国产电影一区二区三区,好看的欧美电影,亚洲中文字幕无码久久2017

普魯士藍類似物（PBAs）由于其高理論能量密度和低成本而被認為是有前景的鈉離子電池（SIBs）的正極材料。然而，PBAs的高水和空位含量降低了它們的能量密度并帶來了安全問題，進而阻礙了它們在SIBs中的大規模應用。

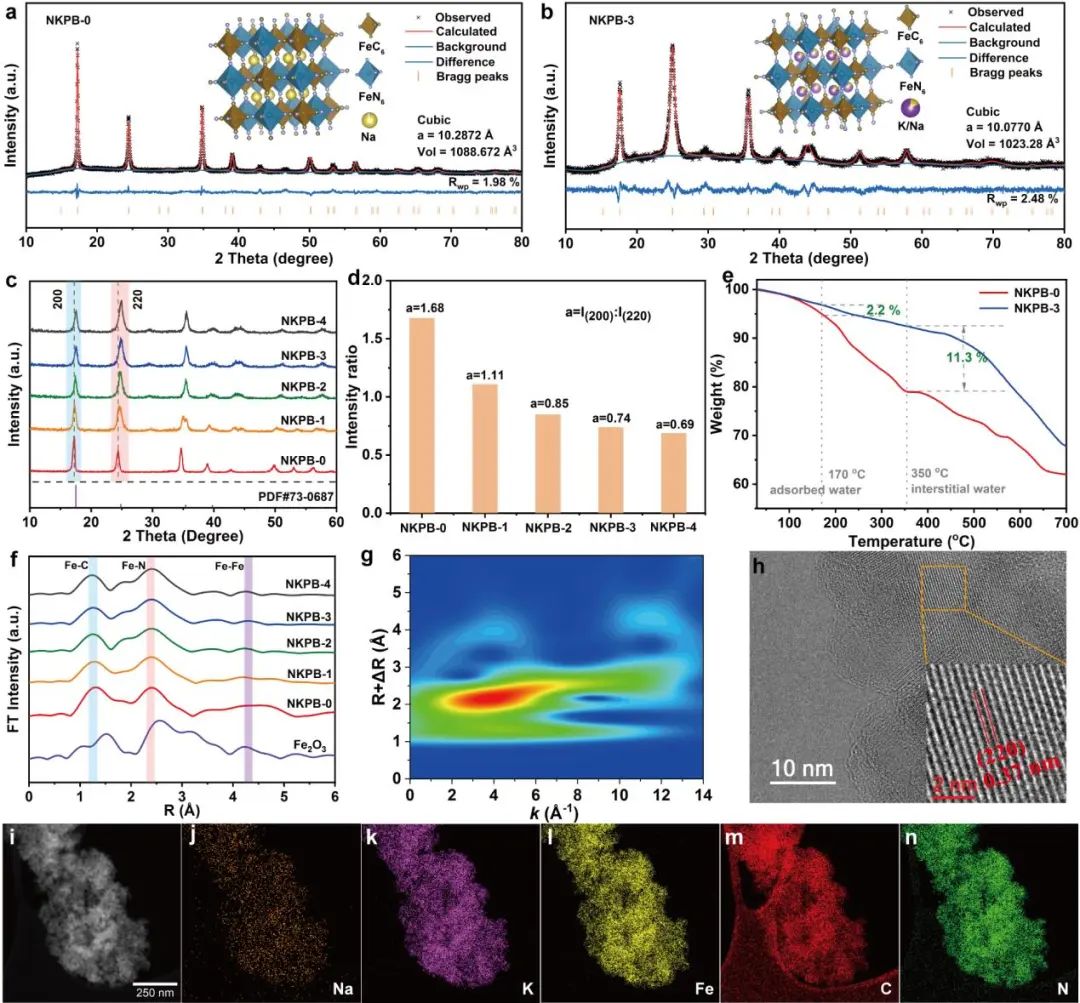

圖1. 材料表征

溫州大學侴術雷等通過調控晶體結構和控制晶相取向，制備了一系列缺陷少、含水量低的鉀輔助鐵基PBA。在引入含鉀原料后，最終產品（表示為NKPB-3）顯示出框架中（220）平面的優先取向的變化，以及更穩定的結構，并具有較少的[Fe(CN)₆]^4-空位，這對鈉離子的儲存和遷移是可取的。

此外，NKPB-3的初始水含量大幅下降（從21.0 wt%降至7.5 wt%），提高了實際應用的內在安全性。

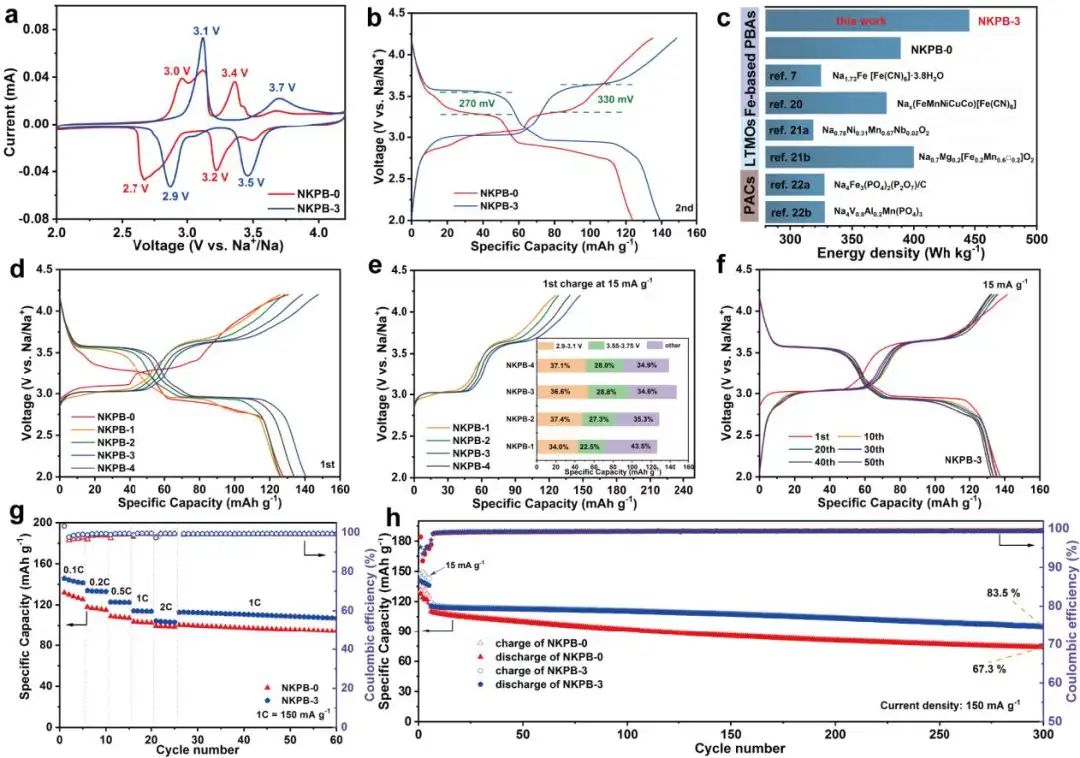

圖2. 電化學性能研究

受益于優化的晶體結構和鉀的引入，NKPB-3表現出更高的氧化還原電位和更高的初始比容量（147.9 mAh g^-1），從而產生了高能量密度（約450 Wh kg^-1），這與鋰離子電池的商用磷酸鐵鋰正極材料相當。

此外，由于NKPB-3框架中鉀離子的支柱效應，NKPB-3在長時間循環后實現了較少的電壓衰減并提高了循環穩定性（300次循環后具有83.5%的容量保持率）。這些結果表明，這些具有穩定晶體結構和較少水含量的PBA有希望實現具有高能量密度的安全SIBs。

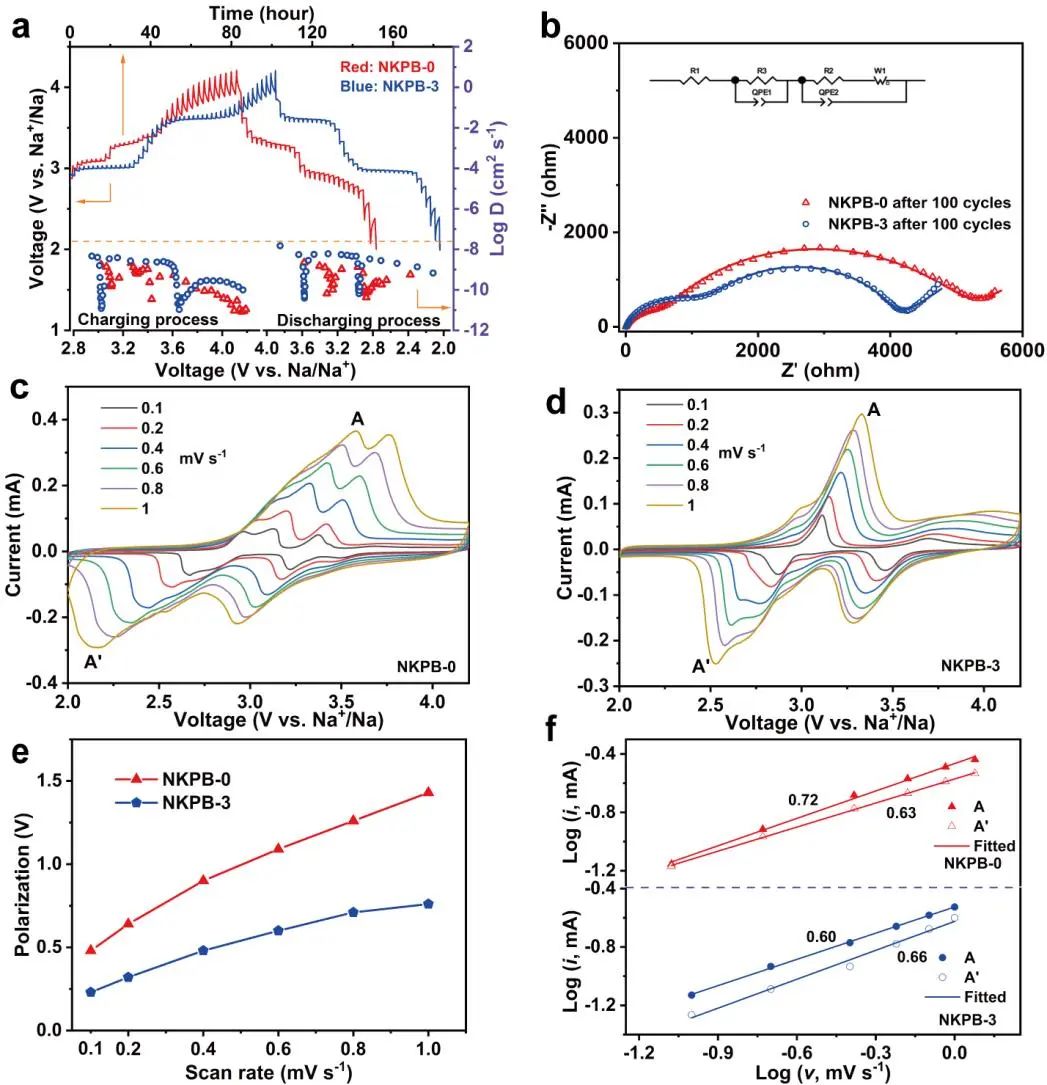

圖3. 動力學研究

Prussian Blue Analogues with Optimized Crystal Plane Orientation and Low Crystal Defects toward 450 Wh kg-1 Sodium-Ion Batteries. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202303953

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/51b22d1a1a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?侴術雷Angew.：基于普魯士藍類似物的450 Wh/kg鈉離子電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?侴術雷Angew.：基于普魯士藍類似物的450 Wh/kg鈉離子電池！

相關推薦
