天堂√最新版中文在线天堂,办公室里被c到娇喘呻吟男男漫画 jzzijzzij在线观看亚洲熟妇 ,另类少妇人与禽zozz0性伦

1. 華科AEM：新型鋰鹽設計實現超強聚合物基鋰金屬電池

8篇電池頂刊集錦：陸俊、郭玉國、陳人杰、鄧永紅、索鎏敏、伽龍、李祥龍、吳清林、張恒等成果

在過去的五十年里，由于固態聚合物電解質（SPE）具有優越的柔性、良好的加工性能和無泄漏性，利用SPE的可充鋰金屬電池（LMPBs）得到了越來越多的關注。毋庸置疑，在所有SPE成分中，鹽陰離子對LMPB的整體性能有重大影響。然而，雙三氟甲磺酰亞胺鋰（普遍應用于目前的SPE中）對鋰金屬負極的界面穩定性相對較差，這大大阻礙了LMPBs的長期循環穩定性。

圖1 設計理念

華中科技大學張恒等鑒于n-非氟丁苯磺酰基的特殊成膜能力，巧妙地選擇了一種類四氟乙烯磺酰亞胺鹽，即雙（n-非氟烷丁苯磺酰基）酰亞胺鋰（LiNFSI），以用于調節負極側固體-電解質界面相的特性。這主要是受到以下考慮的啟發。1）NFSI-陰離子中多氟烷基鏈的電化學還原可能會產生類似特氟隆的氟聚合物[例如，(-CF_x-CF_x-)_n]，這可以使形成的SEI層具有卓越的柔性和化學穩定性；2）多氟烷基的強電子吸收能力（例如n-C₄F₉-）和磺酰亞胺結構（-SO₂-N^(-)-SO₂-）中負電荷的脫域，可以改善鋰鹽的解離，從而確保鋰離子在SPE中的傳輸；3）提議的LiNFSI鹽具有化學穩定性，也能抵抗潮濕和其他濕氣，這有利于其在LMPB中的實際應用。

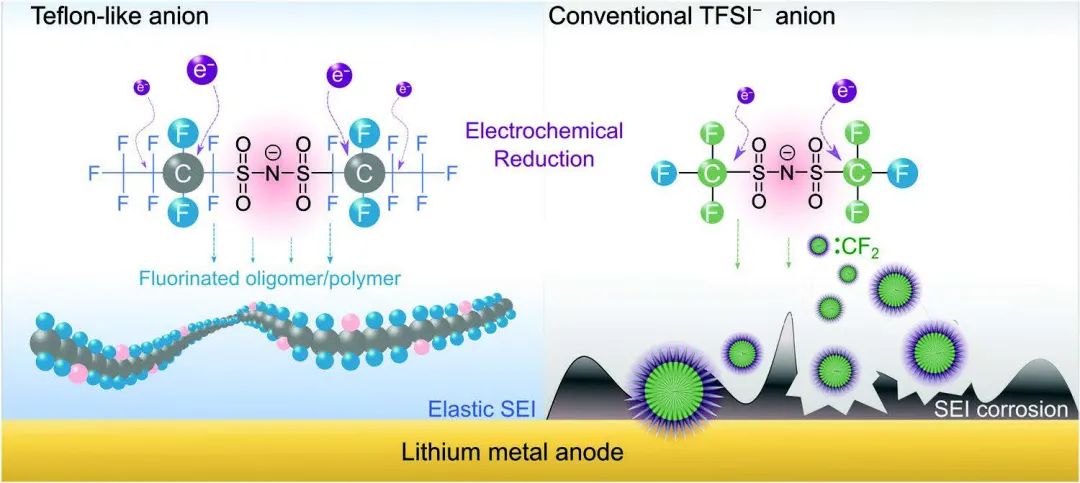

圖2 利用特氟隆類陰離子的鋰負極-電解質界面的機理研究

研究結果表明，NFSI-與流行的TFSI-陰離子的共同使用可使鋰負極的界面穩定性顯著提高[短路時間：954小時（LiNFSI-LiTFSI/PEO） vs. 791小時（LiNFSI/PEO）vs. 124小時（LiTFSI/PEO）]，但對傳輸特性的影響很小。此外，機理研究表明，NFSI-陰離子的還原分解產生了氟化低聚物/聚合物和LiF，這可以有效提高所獲得的SEI層的機械化學穩定性。

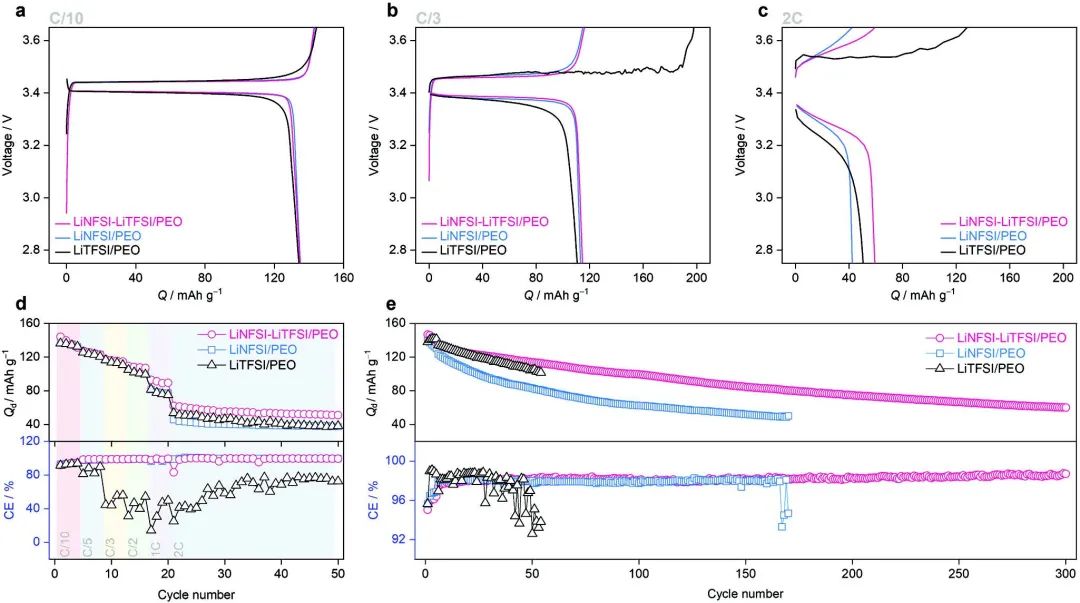

特別是，將類似特氟隆的NFSI-陰離子與流行的TFSI-陰離子相結合的共鹽體系可以抑制TFSI-陰離子的不必要的分解，并進一步調節SEI層的彈性和傳輸性能。因此，相應的Li||LiFePO₄電池在不同的倍率下提供了前所未有的增強循環能力而沒有枝晶的形成（例如，超過300次循環的平均CE值>98%）。該工作表明，巧妙的鹽陰離子化學結構設計和共鹽策略可以成為調節電極-電解質界面的有效方法，從而解決普遍存在的LMPB和其他類型的可充金屬電池所遇到的界面問題。

圖3 Li||LiFePO₄電池性能

Design of a Teflon-Like Anion for Unprecedently Enhanced Lithium Metal Polymer Batteries. Advanced Energy Materials 2023. DOI: 10.1002/aenm.202204085

2. 陸俊/鄧永紅/吳天品Nat. Commun.：快充/寬溫鋰金屬電池用電解液

電解液的電化學穩定性窗口限制了非水系鋰金屬電池的能量。特別是，盡管包含氟化溶劑的電解液對高壓正極活性材料如LiNi_0.8Co_0.1Mn_0.1O₂（NCM811）顯示出良好的氧化穩定性，但離子傳導性受到不利影響，從而影響了電池在高倍率和低溫下的循環性能。

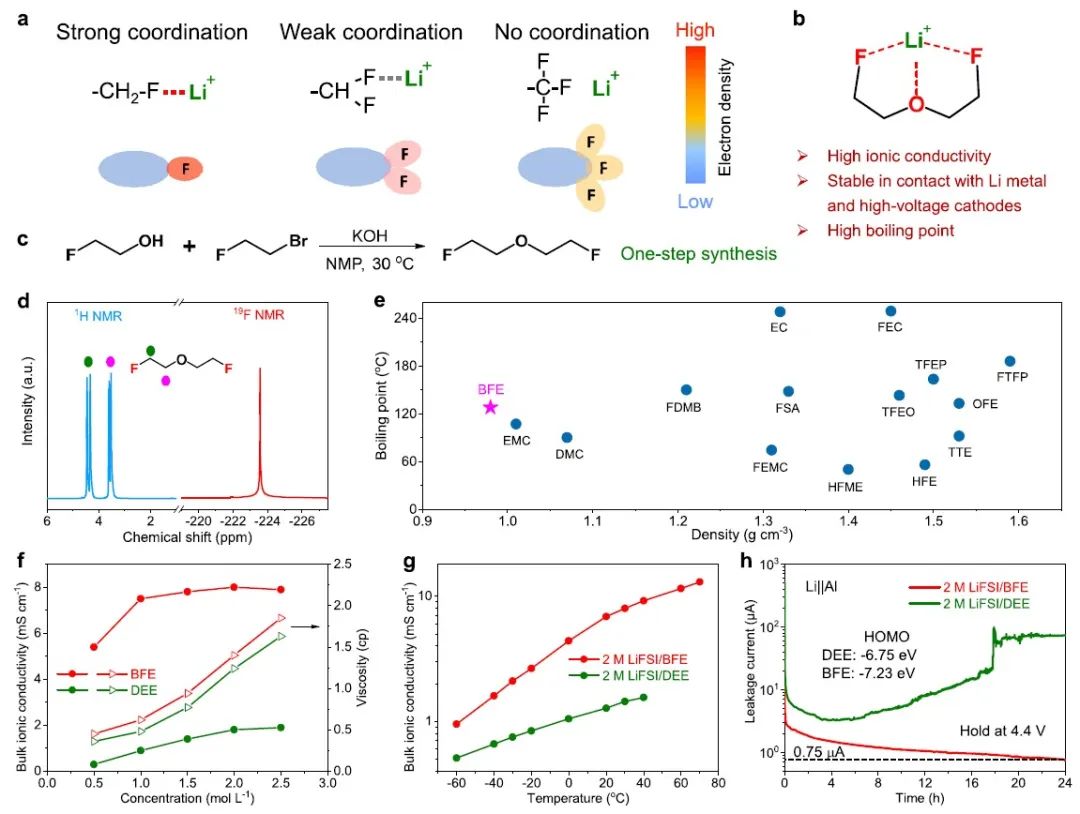

圖1 單氟醚基電解液的物理化學和電化學特性

浙江大學陸俊、吳天品、南方科技大學鄧永紅等設計和合成了一種單氟醚作為具有Li-F和Li-O三叉配位化學的電解液溶劑，以解決上述問題。通過調整氟化程度，與二氟（-CHF₂）和三氟（-CF₃）相比，單氟取代基（-CH₂F）可以最大限度地提高氟化電解液的離子導電性，同時保持高氧化穩定性。研究顯示，單鹽和單溶劑單氟化物電解液能夠在寬溫條件下（-60℃至+60℃）實現高的體離子傳導率（8 mS cm^-1，30℃），鋰金屬循環效率（99.75%，Li||Cu電池@0.5 mA cm^-2和1 mAh cm^-2），以及氧化穩定性（4.7 V vs. Li/Li⁺）。

圖2 常溫電化學儲能特性

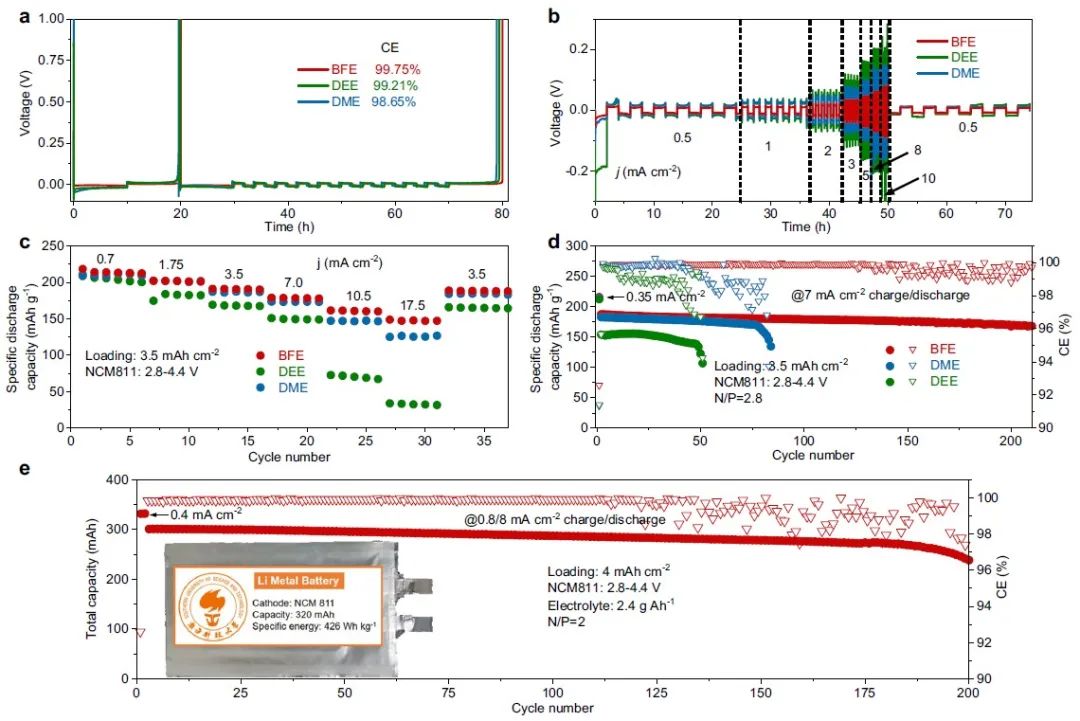

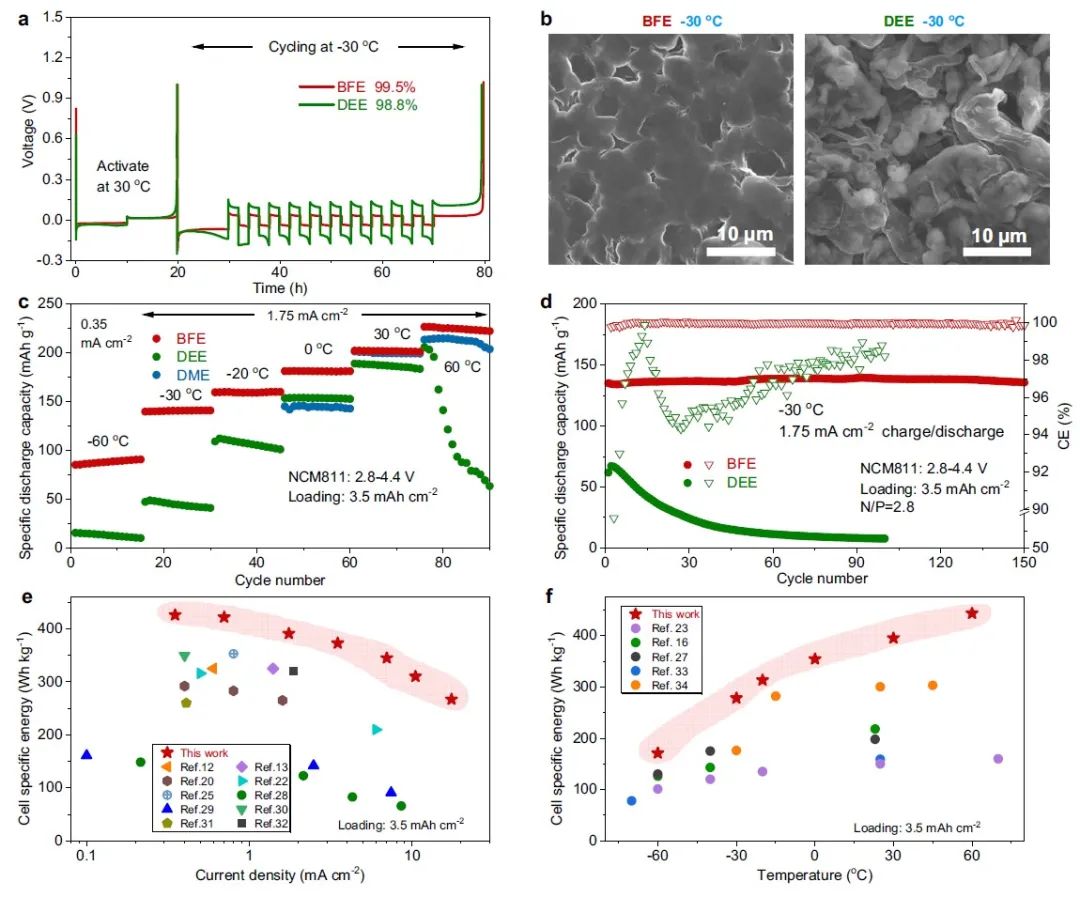

因此，單氟化物電解液在實用條件下（面積容量：3.5 mAh cm^-2，高截止電壓：4.4 V，低負極-正極（N/P）比率：2.8，貧電解液：2.4 g Ah^-1），在50-μm薄的Li||高負載-NCM811全電池中實現了高倍率能力（17.5 mA cm^-2）和穩定的低溫（-30℃）運行。此外，在高放電倍率下，基于整個電池的重量，實用的小軟包電池還提供了高比能量（426 Wh kg^-1），并且在30℃的200次循環后具有高容量保持率（>80%）。總體而言，單氟化物設計和三叉配位化學為開發極端條件下（包括高負載、高倍率和低溫）的工業高壓鋰電池的氟化電解液提供了可行的途徑。

圖3 低溫電化學儲能特性研究

A monofluoride ether-based electrolyte solution for fast-charging and low-temperature non-aqueous lithium metal batteries. Nature Communications 2023. DOI: 10.1038/s41467-023-36793-6

3. 索鎏敏Nat. Commun.：富陰離子界面使4.6V無陽極鋰金屬電池成為可能

采用鋰金屬負極（LMA）和高壓LiNi_0.8Mn_0.1Co_0.1O₂（NCM811）正極的積極化學反應被認為是追求400 Wh kg^-1的一種務實方法。然而，它們的實施受到低庫侖效率和差循環穩定性的困擾。

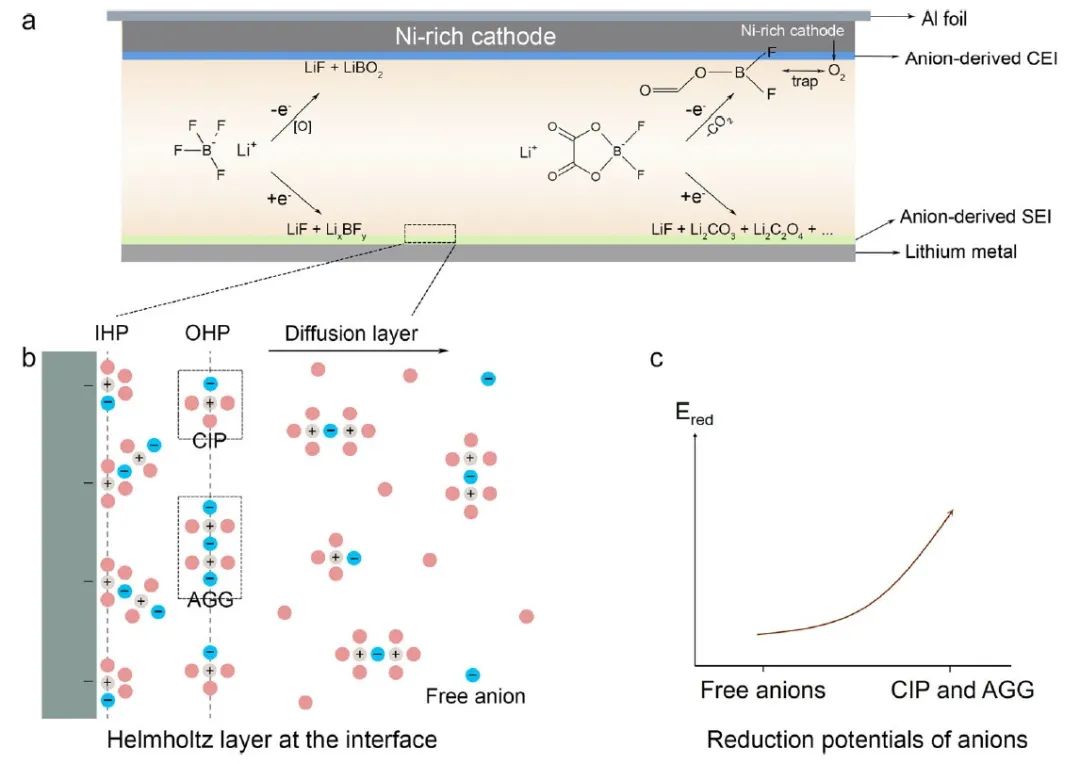

圖1 陰離子富集界面的設計原則

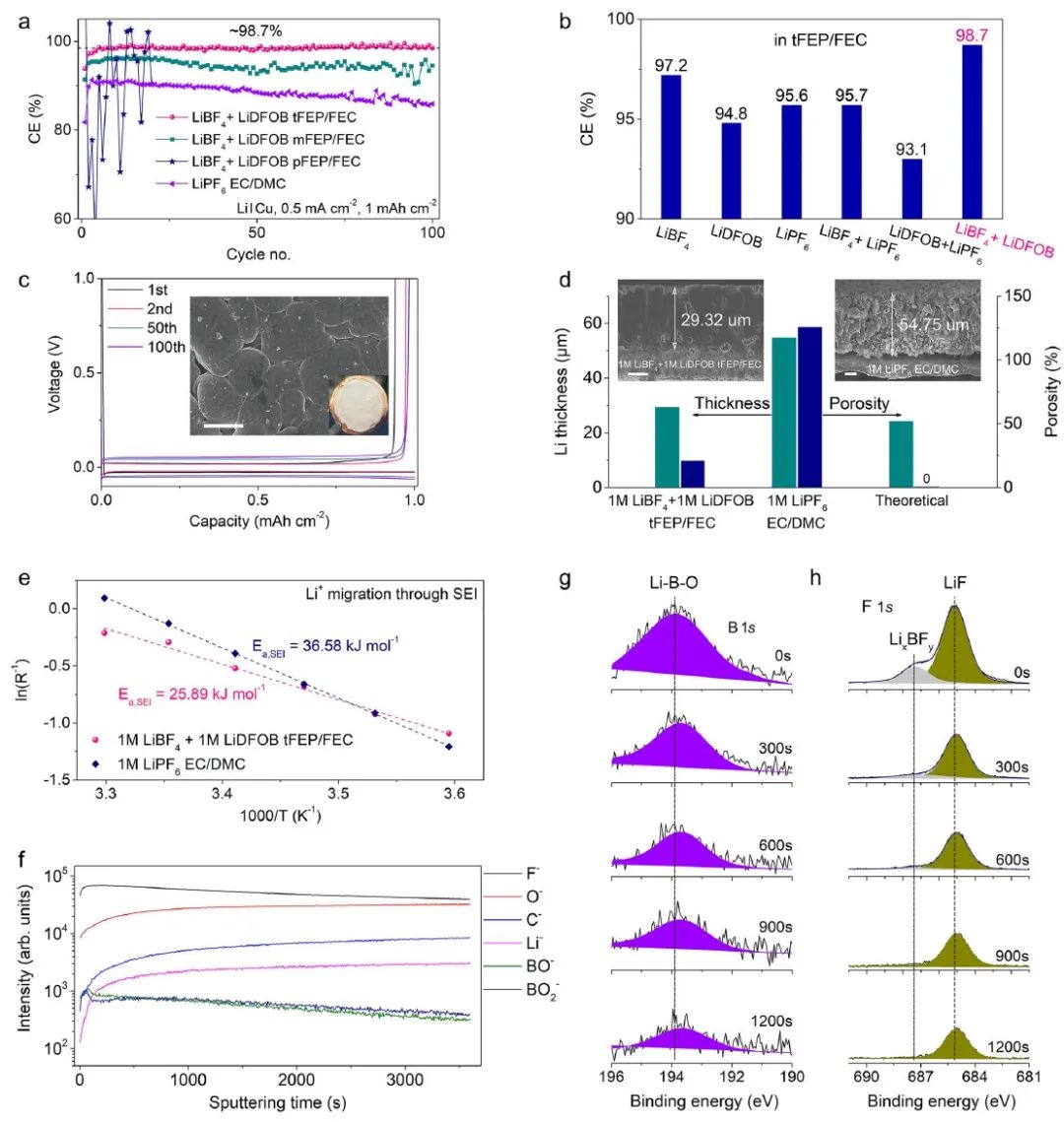

中科院物理所索鎏敏等提出將一種最佳的氟化線性羧酸酯（3,3,3-三氟丙酸乙酯，FEP）與弱溶劑化的氟代碳酸乙烯和解離的鋰鹽（LiBF₄和LiDFOB）配對，以制備一種弱溶劑化和解離的電解液。研究顯示，通過引入氟化線性羧酸酯，在設計的電解液中實現了陰離子富集界面，這種界面會導致更多的陰離子在內亥姆霍茲平面分解，從而有助于無機豐富的界面化學。相應地，獲得了緊湊的柱狀鋰沉積物，鋰沉積/剝離的CE高達~98.7%。

圖2 鋰金屬負極的電化學性能和特征分析

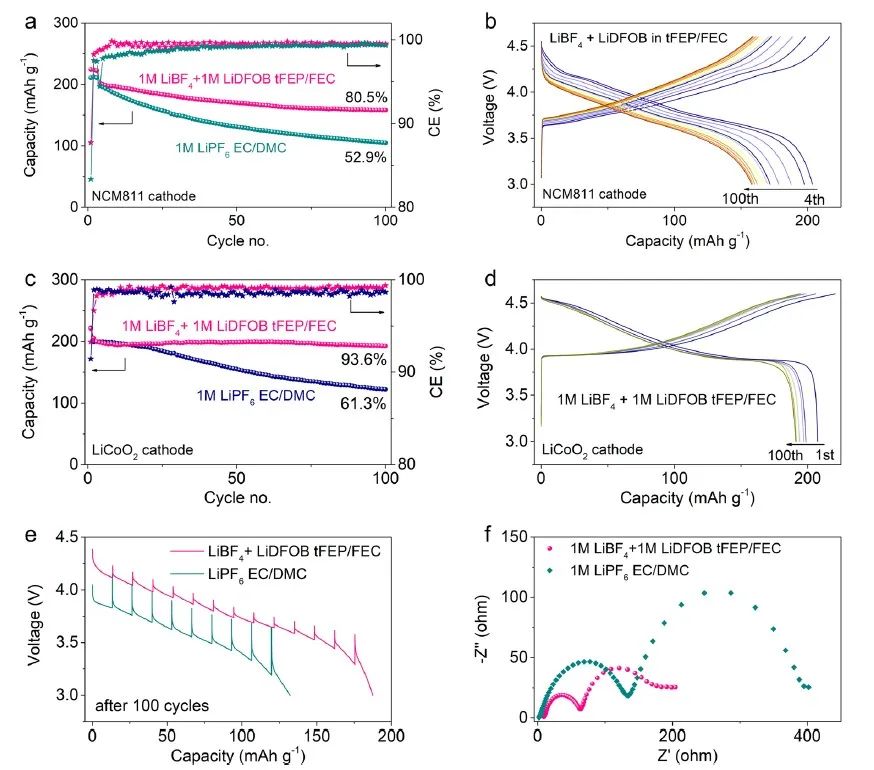

此外，4.6V的NCM811和LiCoO₂正極可以穩定循環100次以上，電壓衰減很小，這得益于抑制了正極-電解液的副反應、NCM二次粒子的裂解和過渡金屬離子的溶出。因此，構建的工業無陽極軟包電池（>200 mAh）在高負載（4.64 mAh cm-2）和貧電解液（2.75 g Ah^-1）的苛刻測試條件下，經過100次循環后仍有80%的容量，對應的能量密度為442.5 Wh/kg。總之，這項工作提出的稀電解液中陰離子富集界面的方法將為精確的電解液工程提供指導，以實現高壓富鎳鋰金屬電池。

圖3 4.6V NCM811和LiCoO₂正極的電化學性能

Anion-enrichment interface enables high-voltage anode-free lithium metal batteries. Nature Communications 2023. DOI: 10.1038/s41467-023-36853-x

4. AEM：具離子選擇性和抗水的復合膜助力鋅負極大電流循環

水系可充鋅離子電池（ZIBs）被認為是下一代儲能設備的一個有前景的候選者，但由于活性水/陰離子的腐蝕，鋅金屬負極的利用率有限（低于5%），因此受到了強烈的阻礙。

圖1 CNF/MXene涂層的作用示意

路易斯安那州立大學吳清林、洛桑聯邦理工學院Kangning Zhao等通過分子篩開發了一種離子選擇性和抗水的纖維素納米纖維（CNF）/MXene復合膜，以通過鋅離子的脫水作用將活性水和陰離子限制在電極/電解液界面，避免了水/陰離子引起的腐蝕/分解。受益于CNF表面豐富的官能團，CNF/MXene涂層實現了具有陽離子/陰離子選擇性的分子篩，限制了水的遷移，避免了鋅剝離/沉積時的腐蝕，并促進了鋅離子通過薄膜，從而形成無腐蝕的鋅沉積/剝離。

圖2 超高電流下測試的Cu/Zn非對稱電池和Zn/Zn對稱電池的性能

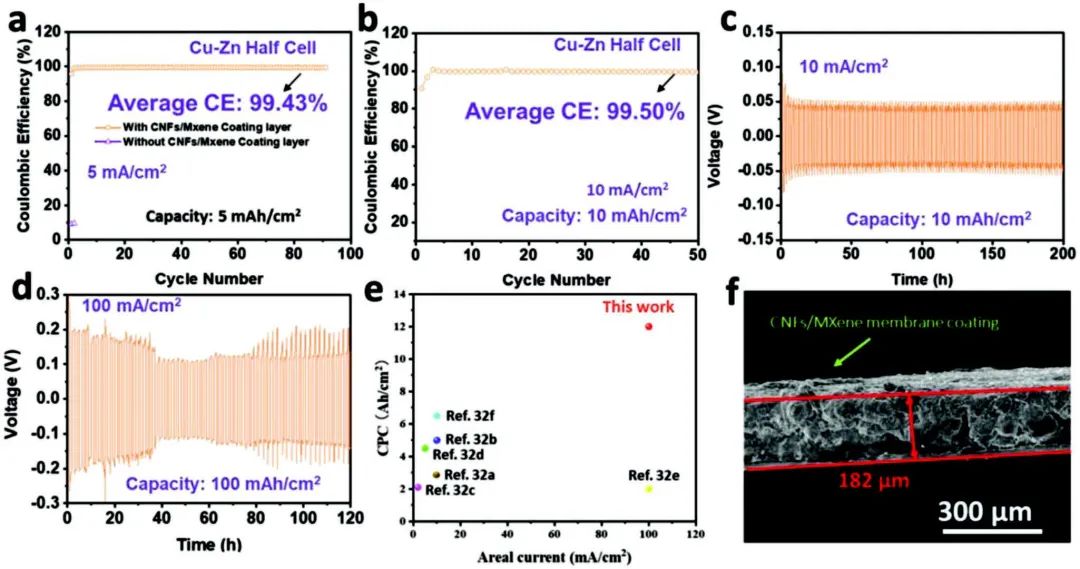

通過這種方式，CNF/MXene@Zn負極表現出顯著增強的庫侖效率（10 mA cm^-2時為99.5 %）和低電壓滯后。此外，涂有CNF/MXene復合膜的鋅對稱電池可以在100 mA cm^-2的極高電流和88.2%的超高鋅利用率下運行，達到創紀錄的12 Ah cm^-2的累積沉積容量。另外，全二氧化釩（VO₂）|CNF/MXene@Zn電池在2 A g^-1時表現出357 mAh g^-1的高容量，并在500次循環后保持93.3%的容量。并且，在負/正容量（N/P）比為2.8時，CNF/MXene膜包覆的鋅電池能夠穩定地循環100次，證明了高能量鋅電池的潛力。綜上所述，這種設計的CNF/MXene膜使鋅電池成為實際應用中可行的儲能裝置。

圖3 全電池性能

Ion Selective and Water Resistant Cellulose Nanofiber/MXene Membrane Enabled Cycling Zn Anode at High Currents. Advanced Energy Materials 2023. DOI: 10.1002/aenm.202300283

5. 化學所郭玉國Angew：耐-20℃低溫的鋰離子電池

在克服低溫電池運行的Li⁺脫溶障礙方面，基于羧酸鹽溶劑的弱溶劑化電解液（WSE）已經顯示出良好的前景。

圖1 電解液設計

中科院化學所郭玉國等發現在WSE中富含有機陰離子的初級溶解鞘（PSS），其衍生的SEI顯示出對陰離子和溶劑分子的高親和力，并呈現出高度膨脹狀態，在低溫下會誘發持續的寄生電解液還原和嚴重的溶劑共嵌入石墨晶格，從而導致石墨基負極的電化學性能迅速下降。

為解決上述挑戰，這項工作提出了一個簡便的策略，即通過在WSE中引入競爭性的無機二氟磷酸鹽陰離子（DFP-）開關來調節低溫SEI的形成化學。DFP-的加入并不改變電解液的弱溶劑化特性，然而DFP-顯示出比有機陰離子（如DFOB-）更高的與Li⁺的結合能，因此它進入PSS并部分取代DFOB-。

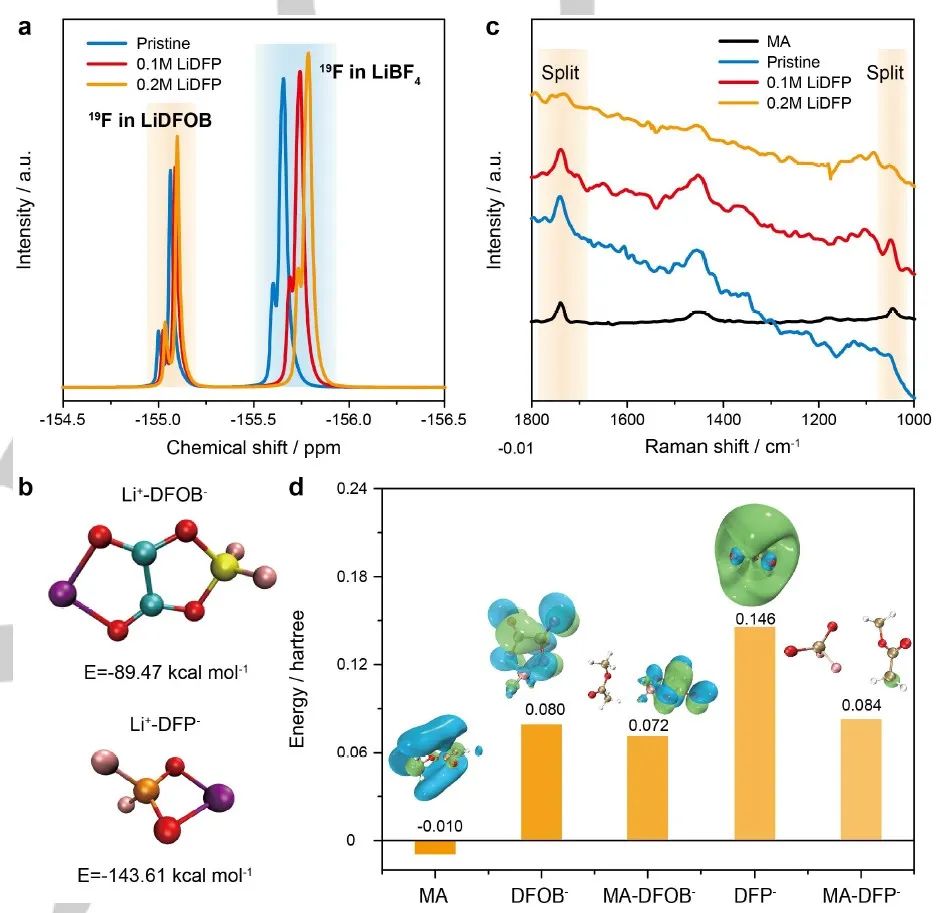

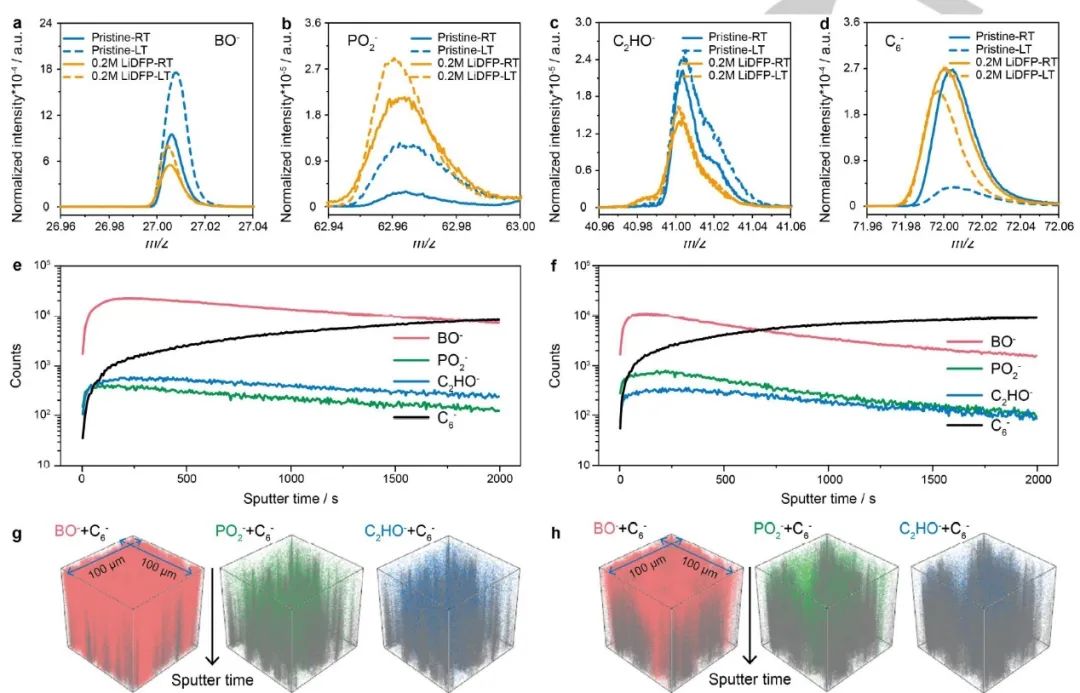

圖2 SEI分析

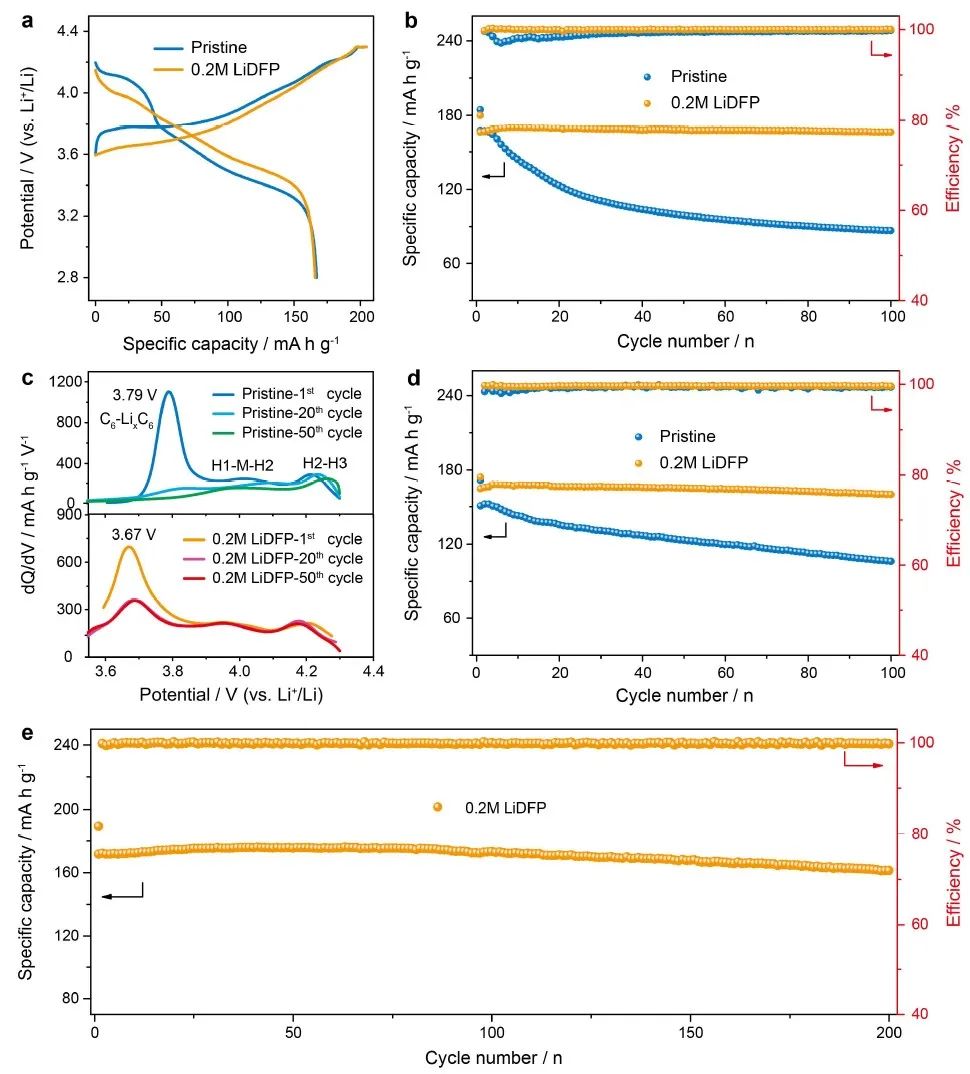

通過這種方式，DFFB-陰離子優先參與了SEI的形成，產生了富含Li₃PO₄的SEI，具有有利的電子阻斷能力和低膨脹率。優化的SEI有效地抑制了負極-電解液界面上的寄生電解液還原和溶劑共嵌入，并有助于實現穩定的低溫儲鋰化學。因此，基于LiDFP、LiDFOB和MA（乙酸甲酯）組合的優化WSE能夠使LiNi_0.8Co_0.1Mn_0.1O₂（NCM811）正極與Gr、Gr/SiO_x復合材料甚至純SiO_x負極在零下溫度（-20 ^oC）下穩定循環，這有望使高能量LIBs具有良好的環境適應性。

圖3 -20℃低溫電化學性能

Mitigating Swelling of the Solid Electrolyte Interphase using an Inorganic Anion Switch for Low-temperature Lithium-ion Batteries. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202300384

6. 華科伽龍AM：界面修飾使對稱Zn||Zn電池循環>6000小時

穩定的鋅/電解質界面對于開發具有長期穩定性的水系可充鋅金屬電池（AZB）至關重要，這需要致密而穩定的鋅電沉積。

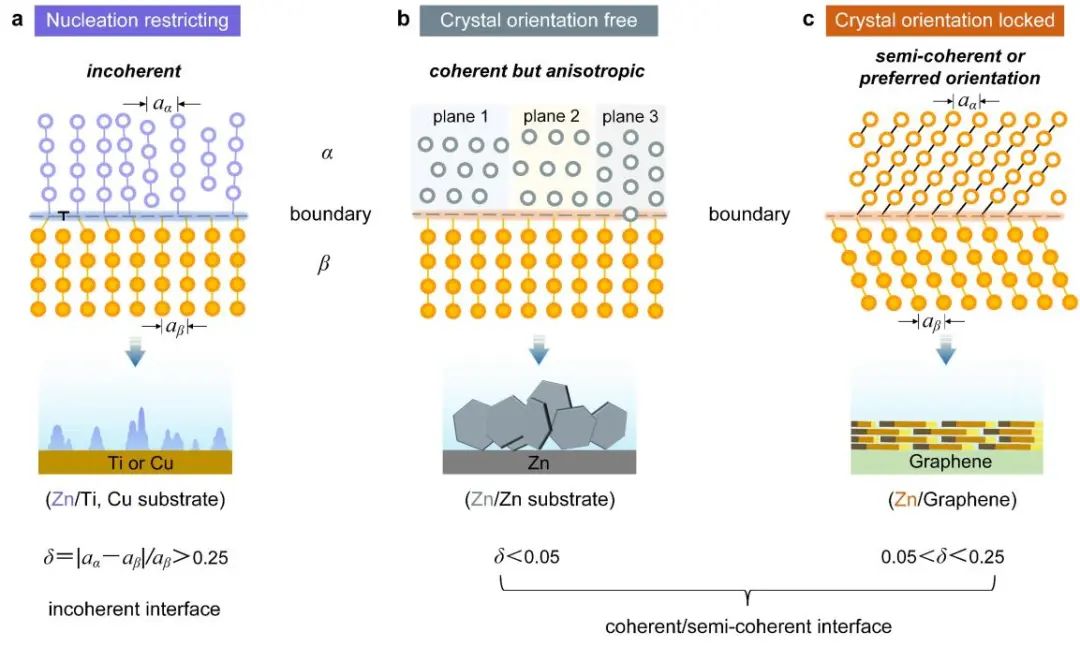

圖1 不同基材上形成的鋅電沉積的晶面方向

華中科技大學伽龍等通過在Zn電極上電沉積Zn和Cu來設計界面晶格鎖定（ILL）層。形成的含鋅合金（CuZn5）層牢固地粘附在鋅電極上顯示出與鋅（002）平面的低晶格錯配（δ=0.036），并選擇性地鎖定了鋅沉積物的晶格取向，使鋅沉積物逐層外延生長。密度函數理論（DFT）結果顯示，在成核的早期階段，與鋅的主平面（101）相比，相應的CuZn₅（002）和Zn（002）平面之間呈現出較高的界面形成能量，這有利于鋅的成核和沿[001]方向的外延。

圖2 ILL@Zn電極的Zn沉積行為

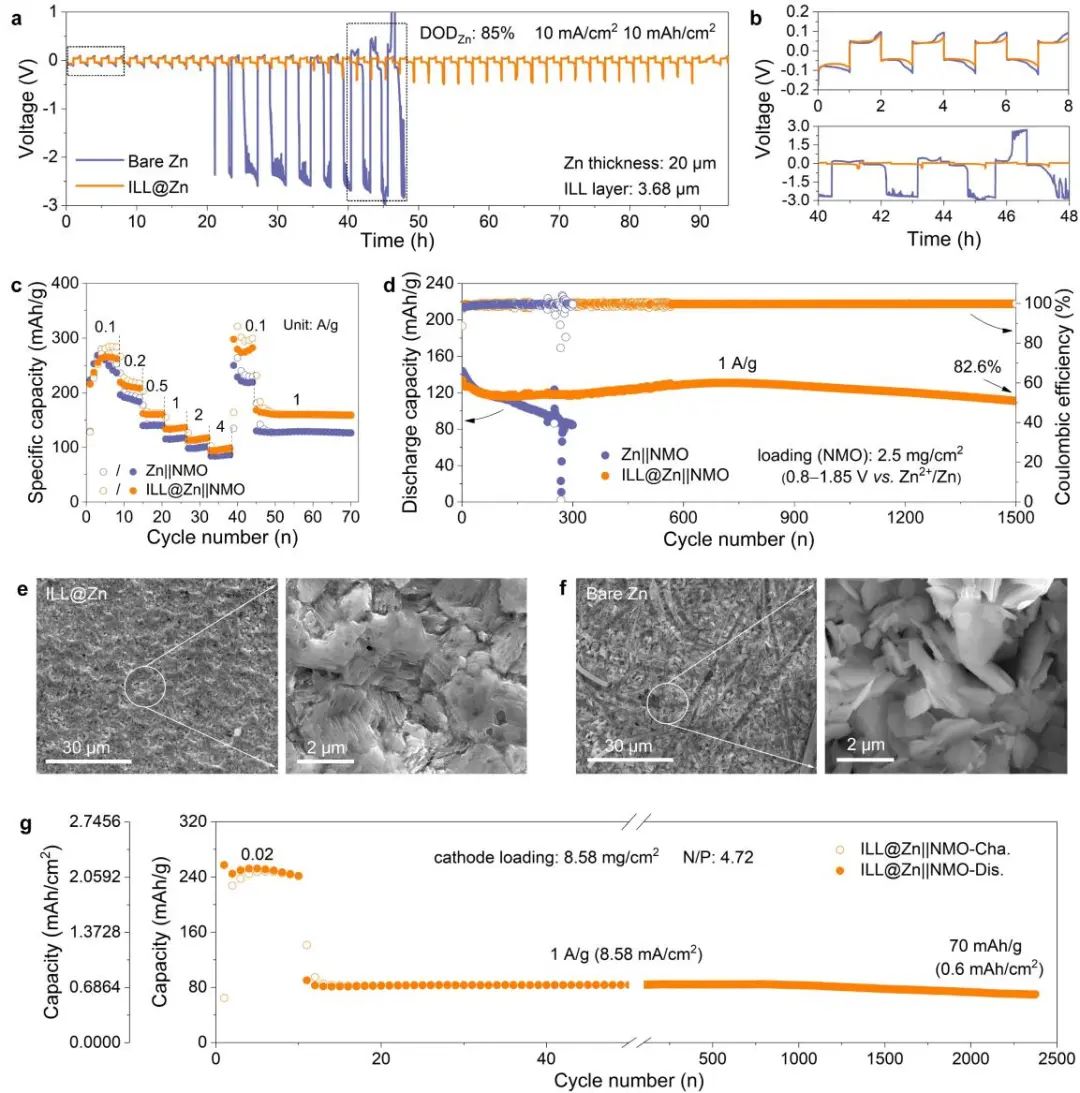

受益于獨特的取向引導和穩健的附著特性，ILL層使對稱Zn||Zn電池在1 mAh/cm²和1 mAh/cm²條件下實現了>6000小時的超長壽命，在10 mAh/cm²條件下實現了低過電位（65 mV），并在超高的Zn放電深度（DOD_Zn=～85%）下實現了>90小時的穩定Zn沉積/剝離。此外，即使在有限的鋅供應和高電流密度（8.58 mA/cm²）下，ILL@Zn||Ni摻雜的MnO₂電池仍然可以循環>2300次。

圖3 ILL@Zn電極的實用性評估

Zinc-Contained Alloy as a Robustly-Adhered Interfacial Lattice Locking Layer for Planar and Stable Zinc Electrodeposition. Advanced Materials 2023. DOI: 10.1002/adma.202211961

7. AM：可控各向同性管化微硅實現穩定的高倍率/高負載儲鋰

硅對鋰離子電池極具吸引力，但在循環時會遭受巨大的體積變化。分級策略顯示出希望，但缺乏對單元結構和排列的控制，限制了實際水平上的穩定性改進。

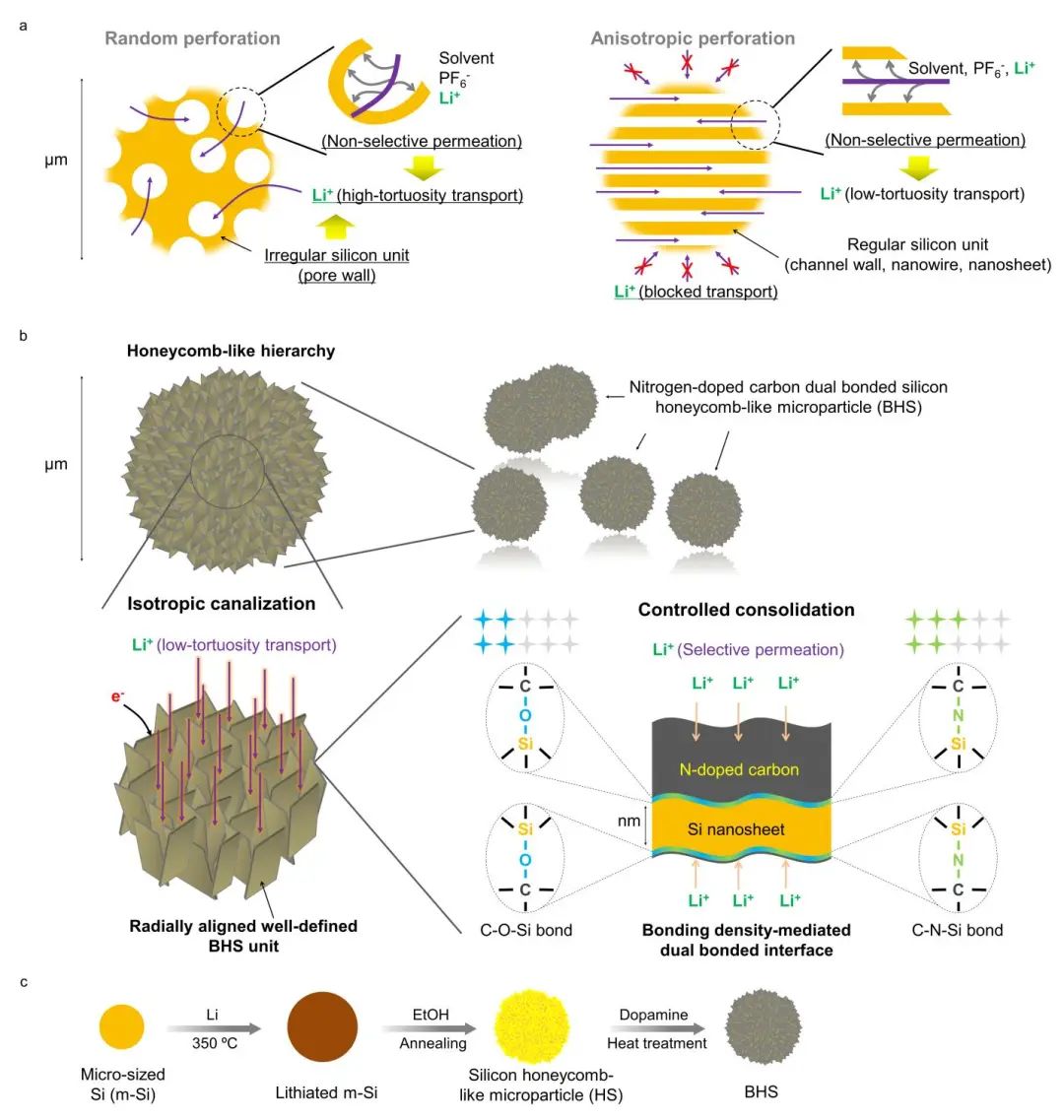

圖1 宏觀/微觀尺寸的硅的分級策略和相應的鋰存儲的特性

國家納米科學中心李祥龍、馬英杰、中國石油大學（華東）智林杰等提出了一個新的自上而下的分級策略，以用于微尺寸的硅，并將其描述為可控的各向異性管道化。在該方法中，各向同性的管道化是通過在每個粒子周圍的蜂窩狀徑向排列良好的抗應力硅納米片來實現的，而管道的鞏固是通過硅與碳的雙共價鍵以可控的方式來促進的。

這一概念與現有的材料設計和工程明顯不同，在現有的材料設計和工程中，要么采用未定義的單元結構，要么采用隨機排列，要么采用各向異性排列。作為概念驗證，即氮摻雜的碳雙鍵硅蜂窩狀微粒子（BHS），明確具有中等密度（單位表面積數量）的C-N-Si和C-O-Si鍵，即使在高倍率和工業規模的負載下也表現出優異的穩定循環和高容量。

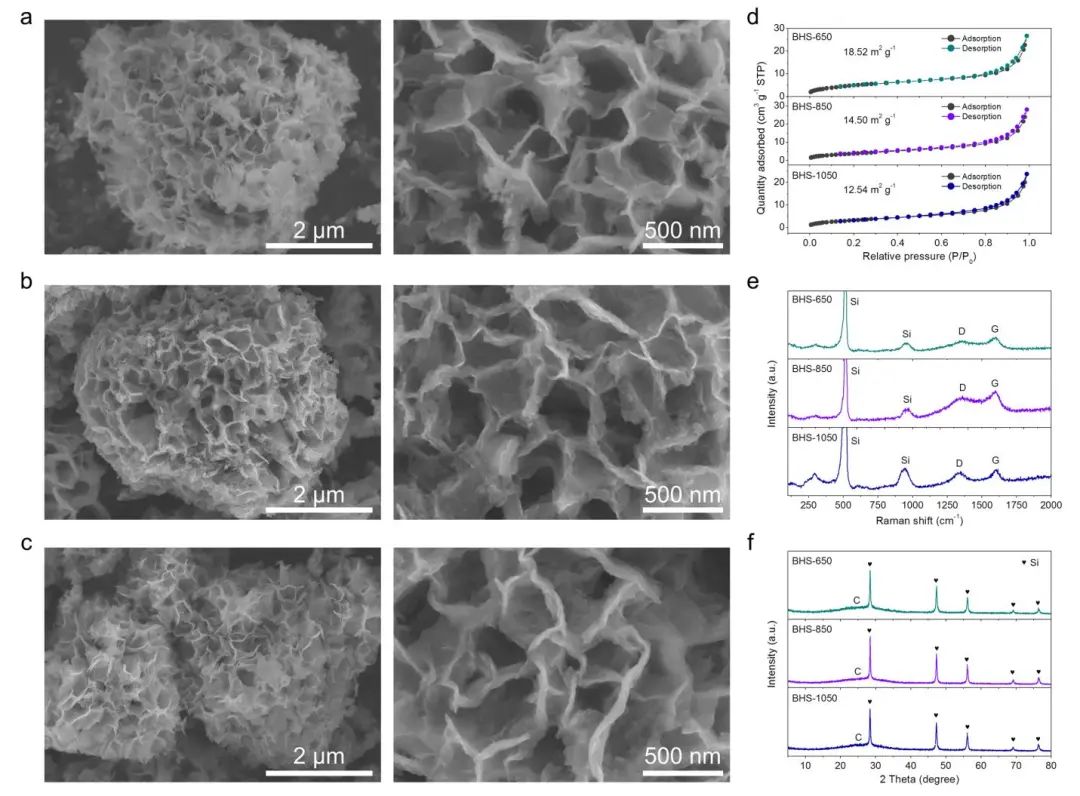

圖2 BHS的形貌和結構表征

各向同性的管化和受控固結是涉及的兩個關鍵問題。前者在單個顆粒的所有方向上創造了低迂回的通道，大大促進了鋰離子在體相顆粒中的快速傳輸，而不考慮其在漿液過程中的不可控方向。同時，后者由硅和碳的雙鍵結合促進，特別是在中等鍵合密度下，為鋰離子提供了一個高度持久和選擇性的滲透介質，這將極大地抑制通道變窄、扭曲甚至堵塞，從而保證離子和電子的穩定傳輸。該研究強調了構型各向同性和界面結合密度，為合理設計和制備硅和其他具有工業可行性的功能提供了見解。

圖3 電化學性能和動力學研究

Controlled Isotropic Canalization of Micro-Sized Silicon Enabling Stable High-Rate and High-Loading Lithium Storage. Advanced Materials 2023. DOI: 10.1002/adma.202212157

8. 北理陳人杰AM：室溫構建混合導電層，穩定固態電解質/鋰界面

由于高離子傳導性，石榴石型Li_6.4La₃Zr_1.4Ta_0.6O₁₂（LLZ）電解質一直是高性能固態電池有希望的候選者，而它的應用卻受到界面問題的阻礙。盡管利用功能性涂層和熔融鋰有效地解決了LLZ與鋰金屬的界面相容性問題，但它帶來了高成本、高危險性和結構破壞等問題。

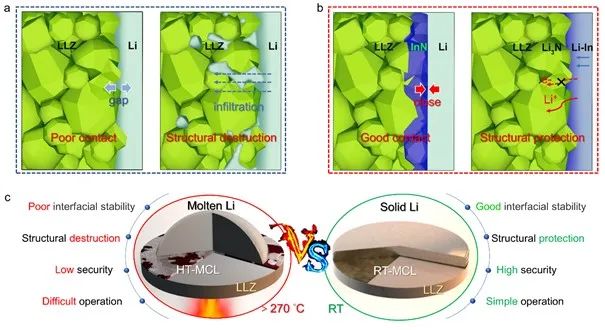

圖1 RT-MCL的作用及優勢

北京理工大學陳人杰等引入了一種新的冷粘接策略來構建作為LLZ/Li中間相的混合導電層（MCL）。這種新的方法是基于預先沉積的InN層和鋰金屬負極在室溫下的原位轉換反應。室溫下形成的MCL（RT-MCL）不僅改善了LLZ/Li界面的接觸，實現了均勻的鋰離子流量分布，誘導了均勻的Li沉積，而且還減少了界面的副反應，穩定了LLZ/Li界面，保護了LLZ的體結構。

更重要的是，這種原位冷鍵合策略可以在室溫下實現LLZ與Li的鍵合，避免了常用的熔融Li在高溫下形成MCL（HT-MCL）。與使用熔融Li相比，在室溫下使用固體Li可以有效消除高溫下處理Li的安全問題，提高樣品制備的可操作性，降低能耗，為保持LLZ的界面穩定性和結構完整性做出突出貢獻。

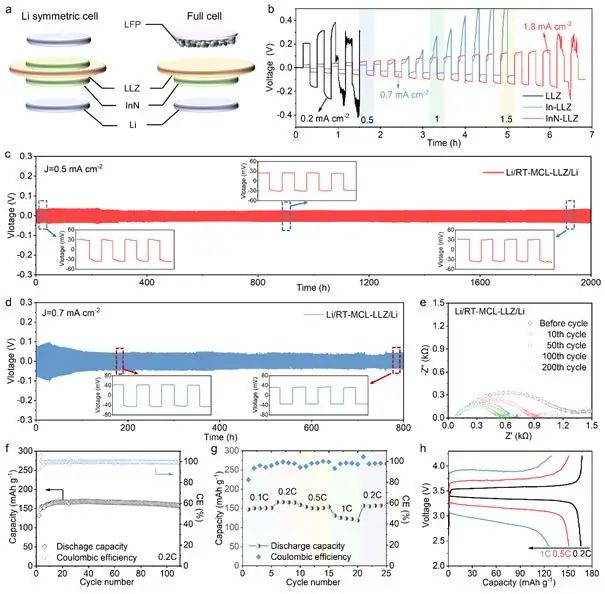

圖2 電化學性能研究

結果，基于RT-MCL-LLZ的對稱鋰電池的臨界電流密度（CCD）高達1.8 mA cm^-2，并且電池顯示出穩定的循環性能和在0.5 mA cm^-2下超過2000小時的小滯后電壓。此外，Li/RT-MCL-LLZ/LiFePO₄全電池在室溫下0.2C（1C=170 mAh g^-1）條件下循環100次后，保持了高度可逆的容量（>160 mAh g^-1）。這些優異的電化學性能表明，通過冷接構建的RT-MCL對于優化LLZ電解質和鋰金屬負極之間的界面結合性具有顯著的效果。

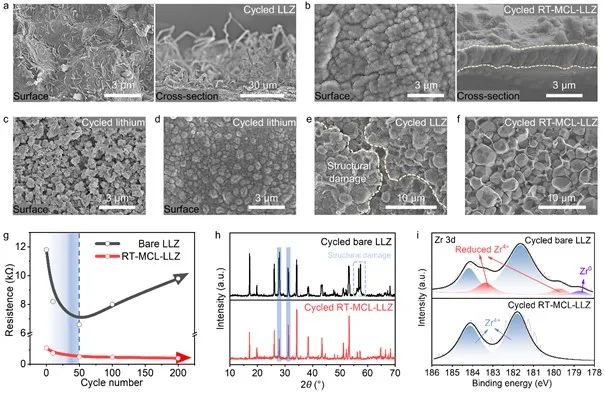

圖3 循環后RT-MCL-LLZ電解質的表征

Constructing uniform and stable mixed conductive layer to stabilize the solid-state electrolyte/Li interface by cold bonding at mild conditions. Advanced Materials 2023. DOI: 10.1002/adma.202212096

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/52934b7d18/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

8篇電池頂刊集錦：陸俊、郭玉國、陳人杰、鄧永紅、索鎏敏、伽龍、李祥龍、吳清林、張恒等成果

相關推薦
