舏伦小说全目录,人与嘼av免费,亚洲中文字幕在线第二页

水系電解液中的水對金屬鋅（Zn）有很強的反應性，特別是在侵蝕性運行條件下，這仍然是水系鋅金屬電池（AZMBs）商業化的根本障礙。

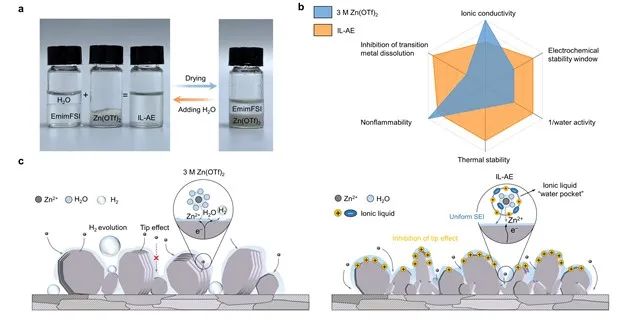

圖1. 不同電解液的性能、溶劑化/脫溶劑化和鋅沉積化學的比較

武漢大學陳朝吉、南京林業大學王珊珊等報告了一種不溶于水的離子液體稀釋劑1-乙基-3-甲基咪唑鎓雙氟磺酰酰胺（EmimFSI），它可以通過充當“水袋”，包封高度活性的H₂O主導的Zn²⁺溶劑化物，并保護它們免受寄生反應的影響，從而顯著抑制水系電解液的水活性。

在鋅沉積過程中，陽離子Emim⁺和陰離子FSI-分別發揮了緩解尖端效應和調節固體電解質間相（SEI）的作用，從而有利于形成富無機物SEI保護的光滑鋅沉積層，并保證其高均勻性和穩定性。

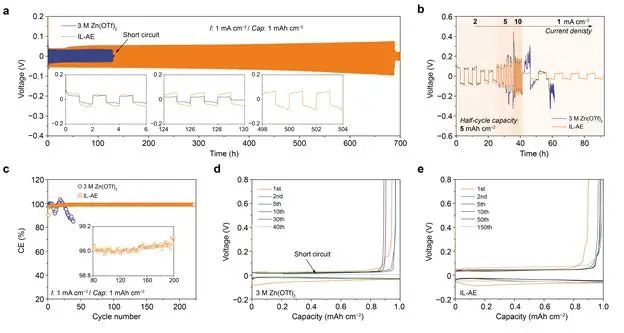

圖2. 半電池性能

結合離子液體固有優點所賦予的化學/電化學穩定性，這種離子液體結合的水系電解液（IL-AE）使Zn||Zn_0.25V₂O₅-nH₂O電池即使在60℃的挑戰性溫度下也能穩定運行（400次循環的容量保持率>85%）。

最后，作為一個附帶的但有實際價值的好處，離子液體的近零蒸氣壓性質允許通過溫和和綠色的方法從廢電解液中有效地分離和回收高價值的成分，這為IL-AE在實現實用AZMB方面的可持續未來帶來了希望。

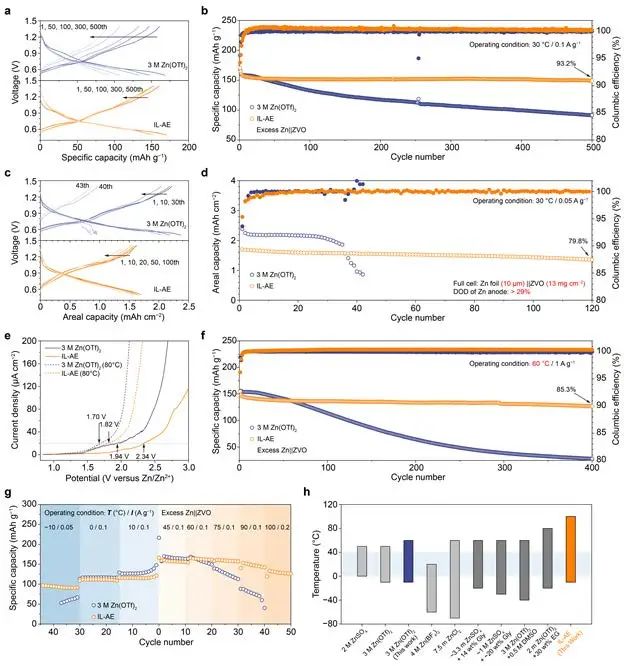

圖3. Zn||ZVO全電池性能

Ionic Liquid “Water Pocket” for Stable and Environment-Adaptable Aqueous Zinc Metal Batteries. Advanced Materials 2023. DOI: 10.1002/adma.202210789

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/7d5a76996b/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
