少妇无码一区二区三区,五月花网站,亚洲国产精华液网站w

能夠在高電流和高容量下工作的穩定鋅負極仍然是一個巨大的挑戰。雖然構建3D Zn框架可以在一定程度上改善循環性能，但它們通常與低能量密度、復雜的制造工藝和高成本相結合。

西北工業大學官操等報道了一種具有3D微圖案的親鋅鋅箔，用于大規模的無枝晶鋅負極。

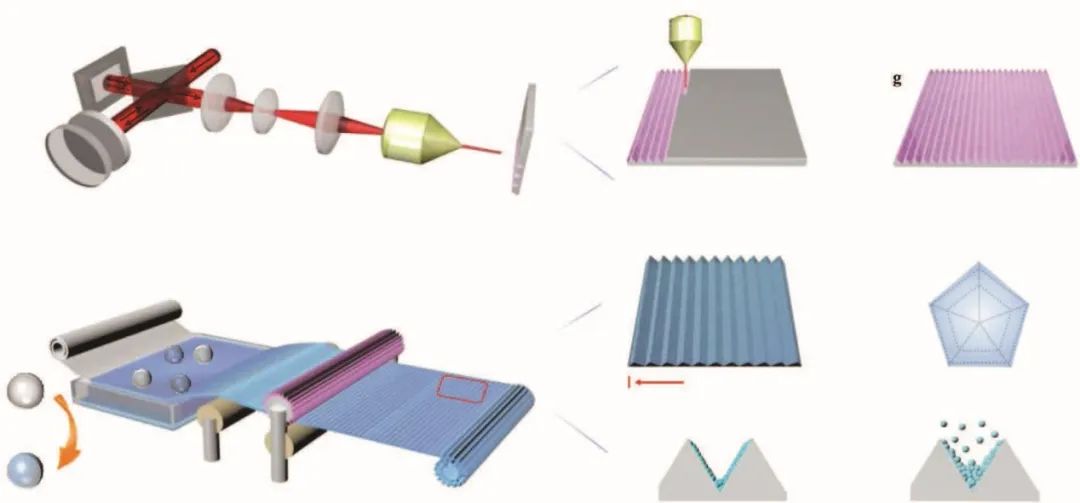

圖1. Fs激光技術的模具加工和壓印方法的示意圖

具體而言，首先利用程控飛秒（fs）激光技術制備高效高分辨率的壓印模具，然后采用簡單和可擴展的壓印策略即可獲得具有優化鋅沉積行為的壓印親鋅鋅負極。壓印的微圖案可引導Zn²⁺離子優先遷移到微通道的內壁，并從親鋅層中獲得增強的Zn²⁺親和力。因此，壓印的親鋅鋅電極表現出獨特的微通道誘導的空間選擇沉積行為，不僅優化了鋅的沉積過程，而且防止了垂直枝晶生長帶來的短路。

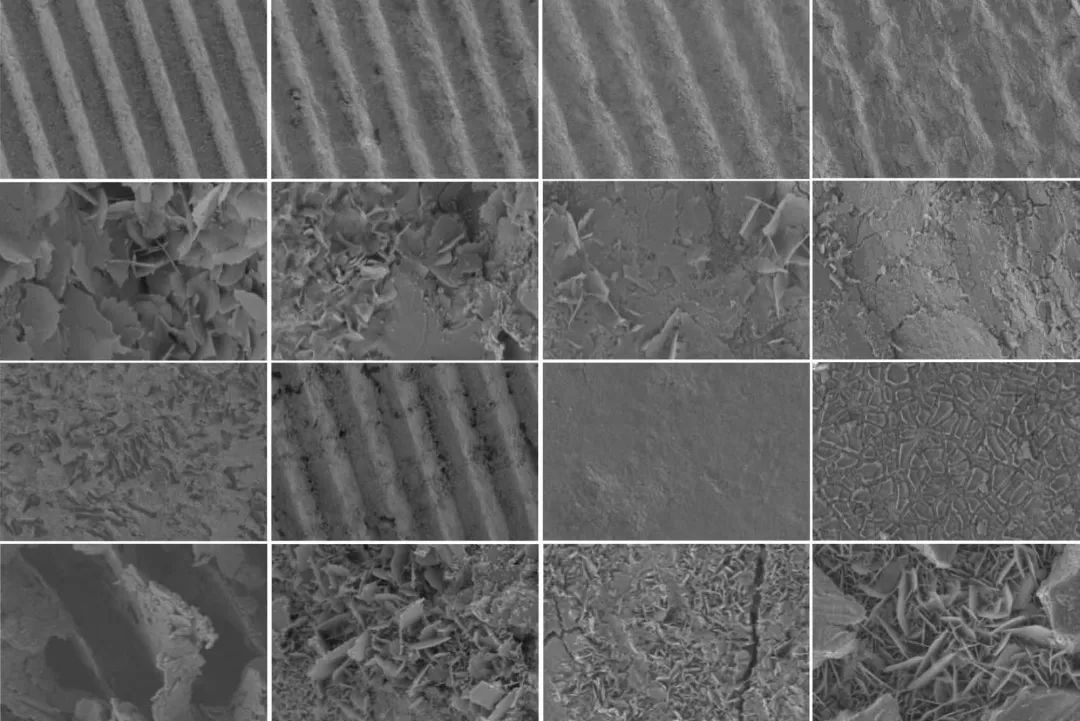

圖2. 不同電極的Zn沉積形貌

因此，壓印的錫修飾鋅電極（Sn@Zn-IP）在2 mA cm^-2/1 mAh cm^-2的低電流密度/容量下顯示出700小時的穩定循環，在10 mA cm^-2/10 mAh cm^-2的高電流密度/容量下顯示出100小時的穩定循環。

此外，該壓印策略可以很容易地擴展到大面積的軟包電池，而且它也被證明對其他親鋅金屬合金和金屬化合物是有效的。這項工作為穩定的鋅負極在大電流和高容量下工作提供了一個簡單的策略。

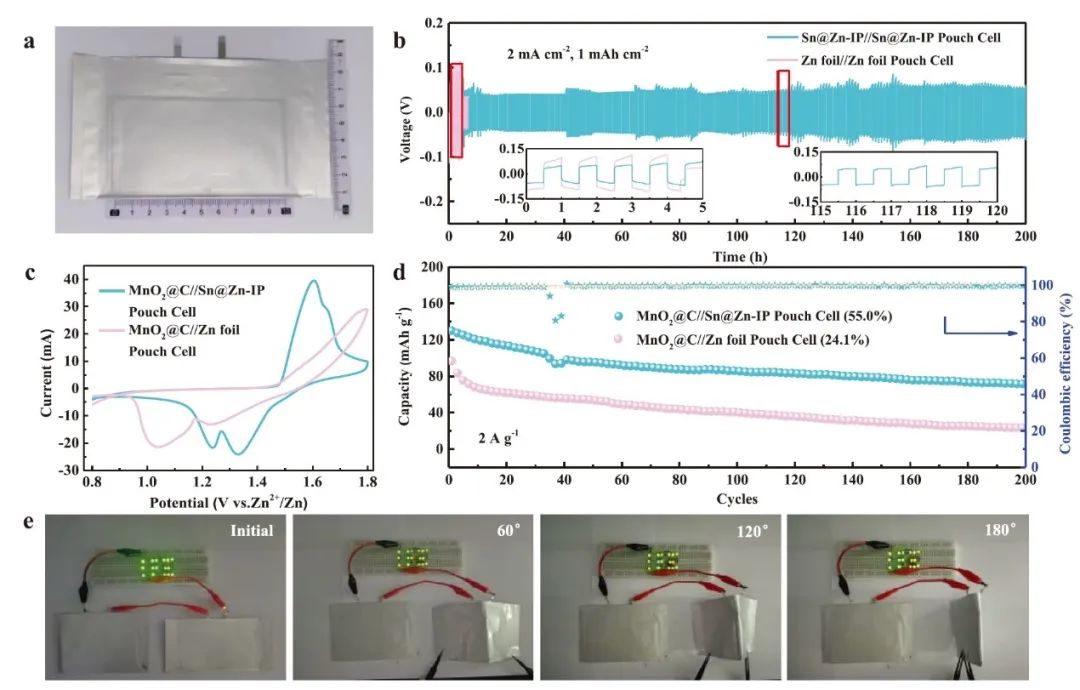

圖3. 軟包電池性能

Stable Imprinted Zincophilic Zn Anodes with High Capacity. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202205771

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/bd5619bc61/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?西工大官操AFM：可大規模制備的穩定親鋅鋅負極！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?西工大官操AFM：可大規模制備的穩定親鋅鋅負極！

相關推薦
