无码av动漫精品一区二区免费,后入内射无码人妻一区,国产探花在线精品一区二区

為最大限度地提高貴金屬基催化劑的金屬利用率并再生團聚金屬催化劑的活性，科學家們將金屬納米顆粒（NPs）縮減為單原子（納米顆粒的單原子化），但精確控制單原子化以優化催化性能仍是一個巨大的挑戰。

基于此，清華大學李亞棟院士、南開大學劉錦程研究員和北京師范大學李治等人報道了一種激光燒蝕策略，以實現對CeO₂上Pt納米顆粒（Pt_NP）到Pt單原子（Pt₁）轉化的精確調節。通過設置不同的激光功率和照射時間，可以將CeO₂上Pt₁相對于總Pt的比例精確地控制在0-100%。

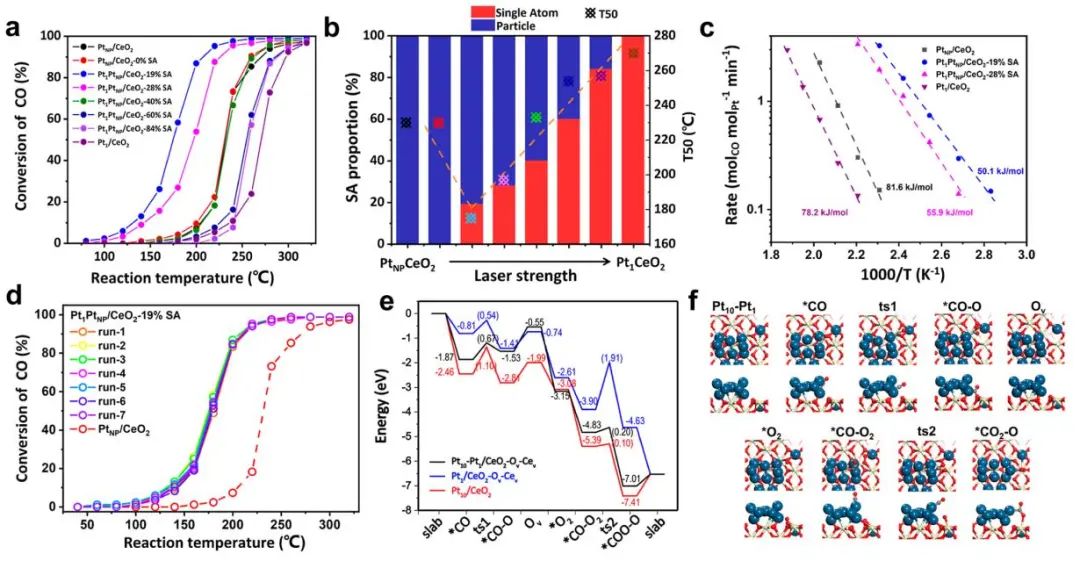

所獲得的具有約19%的Pt₁和81%的Pt_NP的Pt₁Pt_NP/CeO₂催化劑表現出比Pt₁/CeO₂、Pt_NP/CeO₂和其它Pt₁Pt_NP/CeO₂的催化劑高得多的CO氧化活性。

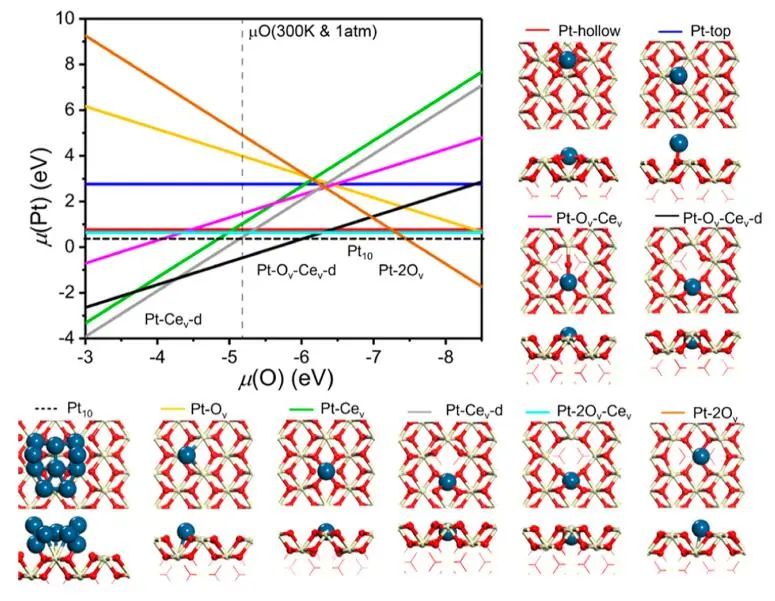

通過DFT計算，作者分別評估了Pt₁/CeO₂-O_v-Ce_v、Pt₁₀/CeO₂和Pt₁₀-Pt₁/CeO₂-O_v-Ce_v上各基本步驟的反應機理和能量。研究發現，CO在Pt/CeO₂(110)上的氧化通常采用Mars-van Krevelen (MvK)機制，CO與晶格氧反應，隨后通過吸附O₂而愈合。

結果表明，Pt₁₀/CeO₂上的速率決定步驟（RDS）是晶格氧氧化CO的第一步，需要1.10 eV的勢壘。相反，在相鄰摻雜Pt₁原子的輔助下，晶格氧氧化CO會顯著降低第一步的反應勢壘至0.67 eV。因此，反應溫度大大降低，與上述實驗結果一致。

雖然從*COO中間體生成CO₂需要0.98 eV，但由于吸附劑對氣體分子的熵效應，很容易克服。此外，Pt-O_v-Ce_v-d構型最穩定的Pt₁位點也難以催化CO氧化。Pt₁/CeO₂-O_v-Ce_v的CO氧化第二步高達1.91 eV，與Pt_NP和混合Pt₁Pt_NP相比是最差的。

CO在Pt₁/CeO₂上的氧化也需要兩個位點的協同作用，因此Pt₁Pt_NP/CeO₂催化劑上的單個Pt₁位點通常不直接參與反應，而是作為旁觀者調節表面氧的能量，從而降低了RDS的活化能。

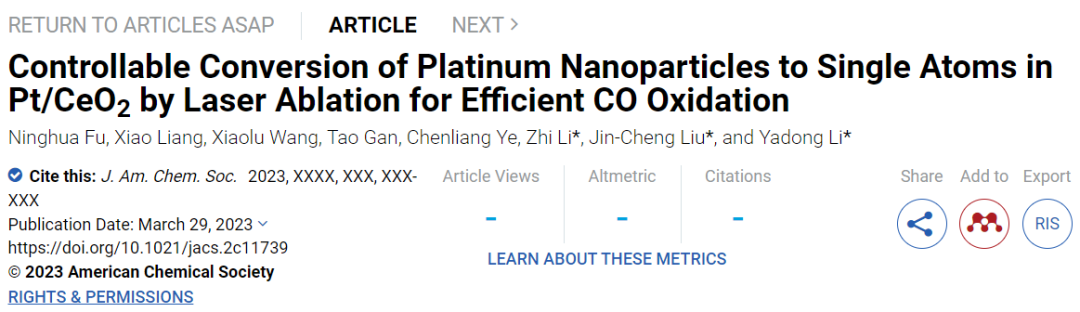

Controllable Conversion of Platinum Nanoparticles to Single Atoms in Pt/CeO₂ by Laser Ablation for Efficient CO Oxidation. J. Am. Chem. Soc., 2023, DOI: 10.1021/jacs.2c11739.

https://doi.org/10.1021/jacs.2c11739.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/bf70667496/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS：Pt/CeO2中轉化為單原子助力高效CO氧化

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS：Pt/CeO2中轉化為單原子助力高效CO氧化

相關推薦
