免费的行情软件APP网站,国产鲁鲁视频在线观看,国产精品★

人工固體電解質界面（SEI）被廣泛用于提高鋰/固態電解質（SSE）界面的化學界面穩定性。然而，SEI的嚴重機械故障，即鋰沉積不均勻引起的鋰枝晶穿透和鋰體積無限變化引起的彎曲斷裂，仍然對Li/SSE界面構成挑戰。

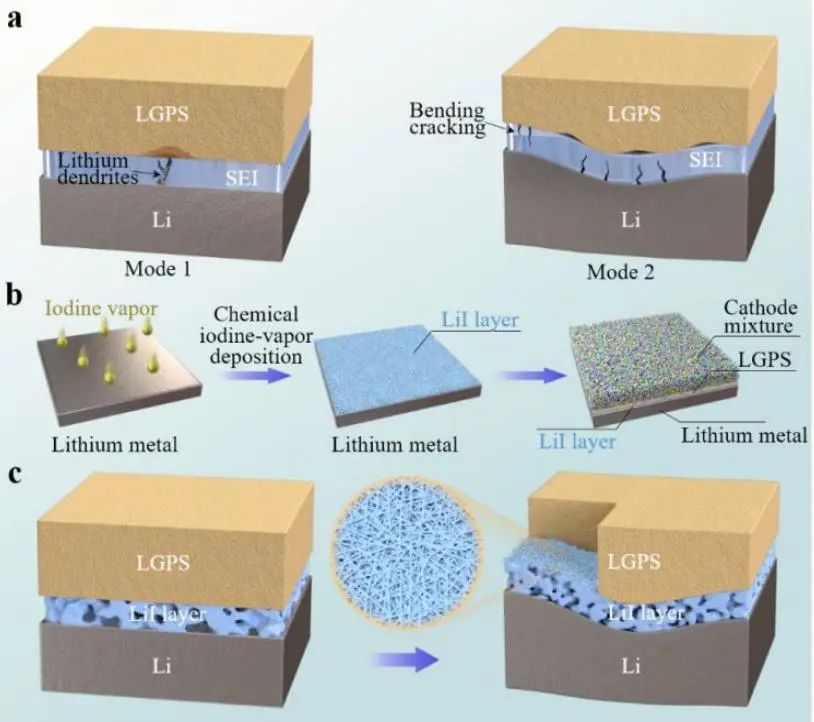

為此，南京大學周豪慎教授、何平教授等人通過智能化學碘氣相沉積（CIVD）在全固態鋰硫電池（LSB）中的Li/Li₁₀GeP₂S₁₂（LGPS）界面處引入了具有精心設計結構的LiI層，并將其作為Li和LGPS之間的人工SEI。這種CIVD方法利用了鋰金屬與碘蒸氣之間的自發化學反應，具有成本效益且無毒。由于CIVD，原位生成的LiI層呈現出細長的米狀納米LiI晶體密集交織的結構。

通過對鋰對稱電池的電化學性能和相應的形貌、電阻和化學變化的綜合研究，作者發現這種具有獨特結構的LiI層具有以下優點：（1）可忽略的電子電導率和良好的鋰離子電導率，有利于鋰離子在Li/SSE界面上的傳輸

（2）與鋰金屬和LGPS的化學惰性，可確保優異的界面穩定性，

（3）抑制鋰枝晶滲透的固有高機械強度

（4）緩沖無限鋰體積變化并避免彎曲斷裂的出色韌性。

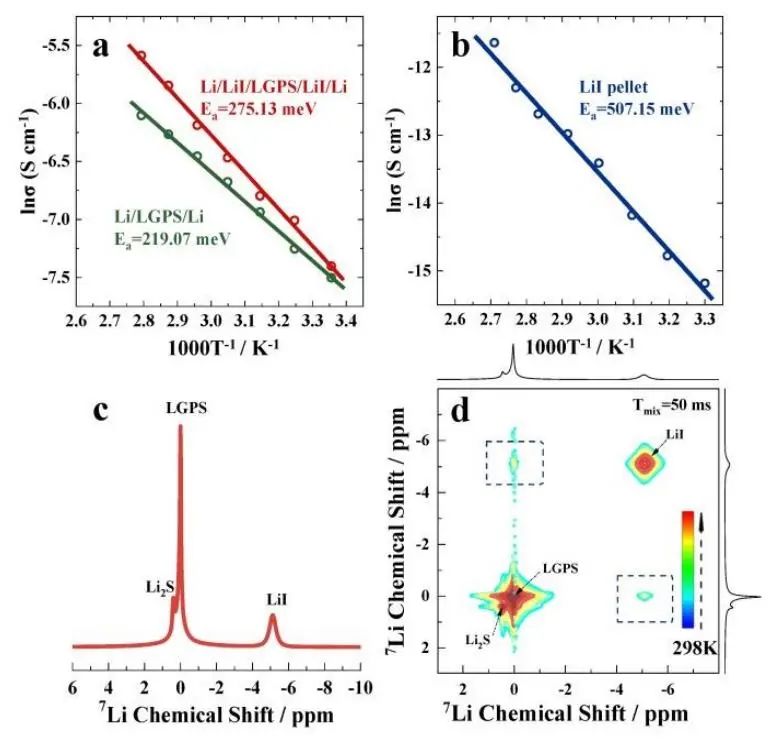

圖1. 界面離子輸運特性

進一步，作者在Li-Li對稱電池和全固態LSB中評估LiI層改善的界面穩定性和機械穩固性。得益于這種基于LiI的界面工程，Li/LiI/LGPS/LiI/Li對稱電池在0.15 mA cm^-2和 2.3 mA cm^-2的高臨界電流密度下表現出超過800小時的穩定運行。此外，作者組裝了具有設計的LiI層的全固態LSB，發現其在0.1 C時顯示出1400 mAh g^-1 的高容量，在室溫下循環150次后容量保持率為80.6%。

即使在1.35 mAh cm^-2的高面容量和90 ℃高溫等惡劣條件下，該全固態電池仍表現出1500 mAh g^-1的高容量和100次循環的優異穩定性，顯示出在各種場景中的巨大應用潛力。總之，這種簡單有效的納米結構人工SEI層制備方法具有良好的通用性，對設計高性能全固態鋰金屬電池具有指導意義。

圖2. 全固態LSB的電化學性能

Realizing compatibility of Li metal anode in all-solid-state Li-S battery by chemical iodine–vapor deposition, Energy & Environmental Science 2022. DOI: 10.1039/D2EE01358D

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/31ac2653c4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

周豪慎/何平EES：化學碘氣相沉積提高全固態鋰硫電池中鋰負極的相容性

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

周豪慎/何平EES：化學碘氣相沉積提高全固態鋰硫電池中鋰負極的相容性

相關推薦
