acca少女网课视频2023,H高潮嗯啊娇喘抽搐视频A片小说,家庭伦理

在各種可再生能源的驅動下，電化學水分解技術為解決不可再生化石資源消耗帶來的環境問題和能源危機提供了一種可行且經濟的方法。設計用于析氫反應(HER)陰極的催化劑是主要關注領域之一，因為它對快速、高質量產氫的影響最大。

釕(Ru)基催化劑的價格不僅相對較低，而且氫結合能(~65 kcal mol^-1)與鉑(Pt)基催化劑相似，在促進水解離方面顯示出巨大的潛力，可以替代昂貴的鉑(Pt)基催化劑。然而，貴金屬原子固有的高表面能使得它們在制備或反應過程中很容易凝聚成大顆粒，這降低了它們的比活性。因此，開發高效、高活性和穩定的Ru基HER催化劑仍然是一個巨大的挑戰。

基于此，高麗大學Sang Kyu Kwak和蔚山國家科學技術研究所Jong-Beom Baek(共同通訊)等人報道了Ru納米顆粒可以通過電子金屬-載體的相互作用而引入到Fe₃O₄和碳載體(Ru-Fe₃O₄/C)中，從而使得催化劑具有高效的HER性能。

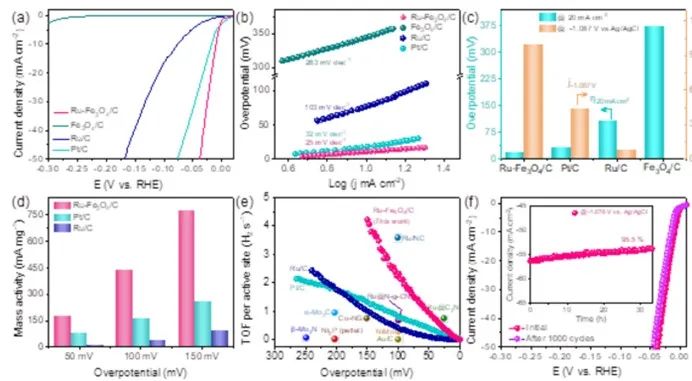

本文在已知結構信息的情況下，在1 M KOH電解質中測試了Fe₃O₄/C、Ru/C、Pt/C和負載Ru納米顆粒的Ru-Fe₃O₄/C的HER性能。通過極化曲線可以看出，Fe₃O₄/C在較寬的電位范圍表現出可以忽略的HER性能，而Pt/C和Ru/C均表現出良好的HER性能，僅需要17和87 mV的過電位即可達到10 mA cm^-2的電流密度。相比之下，Ru-Fe₃O₄/C同樣具有優異的HER性能，最低過電位為11 mV(10 mA cm^-2)，這證明了電子金屬-載體的相互作用通過調控Ru的氧化態直接影響負載納米顆粒的Ru-Fe₃O₄/C的催化性能。

此外，Ru-Fe₃O₄/C也在較寬的pH范圍內顯示出實際應用的潛力，在0.5 M H₂SO₄(pH=0)和1 M PBS(pH=7)中，分別僅需要22 mV和16 mV的過電位就可以達到10 mA cm^-2的電流密度，這再次證明電子金屬-載體的相互作用可以用于改善催化劑的催化性能。

本文還進行了密度泛函理論(DFT)計算，以闡明負載納米顆粒的Ru-Fe₃O₄/C的HER機制。研究結果表明，Ru納米顆粒與Fe₃O₄界面形成了強的Ru-O鍵，電子通過鍵從Ru轉移到Fe₃O₄上。顯然，Ru-O鍵是由Ru與半導體Fe₃O₄軌道混合形成的，因此Ru的d軌道在費米能級上分裂。

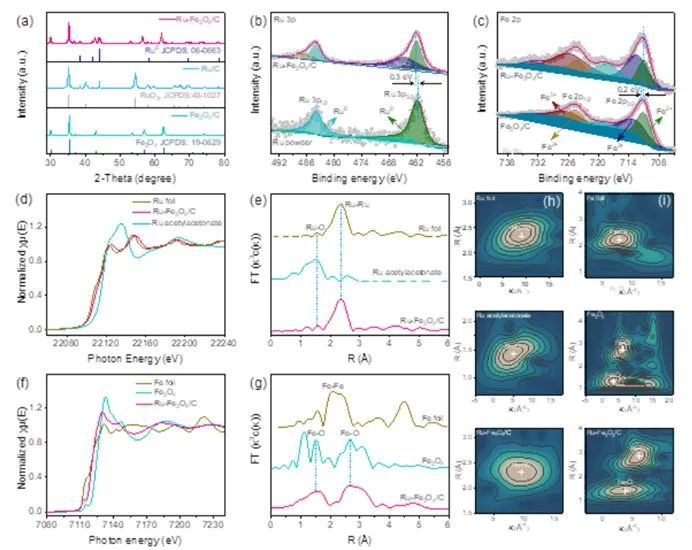

值得注意的是，只有與O成鍵的Ru失去電子，而上面的Ru幾乎是中性的，這與XPS的結果一致。由于這個特點，在Ru₁₅/Fe₃O₄體系中，吸附氫原子(H^*)電荷為-0.35 e，這增強了H^*的反鍵特性，H^*結合強度的降低導致催化活性的提高。此外，還計算了Ru納米顆粒在不同位置上的H^*吸附能，隨著Ru顆粒尺寸的增大，計算出ΔG_H為負值。對于Ru₁₅/Fe₃O₄，ΔG_H收斂到-0.10 eV左右，這表明與Ru(ΔG_H=-2.20 eV)相比，氫原子可以很容易脫附。

基于這些結果，可以推測較大的Ru納米顆粒會有相似的催化性能，并且在Fe₃O₄的存在下會比純Ru更好。總之，本文通過電子金屬-載體的相互作用對電荷轉移進行調控可以激發對負載材料作為潛在催化劑的進一步廣泛研究。

Self-Accommodation Induced Electronic Metal–Support Interaction on Ruthenium Site for Alkaline Hydrogen Evolution Reaction, Advanced Materials, 2023, DOI: 10.1002/adma.202301369.

https://doi.org/10.1002/adma.202301369.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/b0f4fb2c35/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AM：電子金屬-載體相互作用提高催化劑的堿性析氫性能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AM：電子金屬-載體相互作用提高催化劑的堿性析氫性能

相關推薦
