鈉離子電池 (SIB) 的富錳層狀氧化物正極因其高容量和成本效益而在大規模儲能方面極具前景，而 Mn 氧化還原的Jahn-Teller (J-T) 畸變和低工作電位在很大程度上阻礙了其實際應用。

在此，北京科技大學劉永暢教授團隊首次發現在氬氣中而不是常用的空氣氣氛中退火是錳基氧化物正極的一種通用合成策略，可以全面提升其儲鈉性能。這種創新的方法可以原位創造大量的氧空位，這些空位選擇性地位于錳離子的附近。

因此，出現了新概念的Mn域，并有效地干擾了CJTD，大大增強了循環穩定性。此外，大塊氧空位的產生降低了平均錳價，同時由于配體對稱性的降低，降低了錳的3d軌道能級，從而提高了錳氧化還原反應的比容量和操作電位。

圖1. Air-NMM和Ar-NMM的電子和局部結構

研究發現，Ar-NMM整體儲鈉性能的升級與體外氧空位引起的Mn離子（包括價態、Mn域和Mn-O配體的局部對稱性）的變化密切相關。因此，作者認為氬氣退火策略有可能被擴展到其他基于錳的層狀鈉氧化物。故作者還成功地制備了經典的Na_0.67Al_0.2Mn_0.8O₂、Na_0.67Cu_0.2Mn_0.8O₂、Na_0.67Fe_0.5Mn_0.5O₂和Na_0.67Ni_0.33Mn_0.67O₂正極材料。

通過這些正極在氬氣和空氣中退火的電化學比較可以得出結論，目前的氬氣大氣熱處理是一種廣泛適用的方法，可以同時提高SIBs的錳基氧化物正極的比容量、循環穩定性和錳的氧化還原電壓。此外，在氮氣氣氛中退火也可以引入氧空位，以改善Mn基氧化物正極的儲鈉性能。因此，這項工作為高性能鈉離子電池的錳基氧化物正極材料的發展提供了全新的思路。

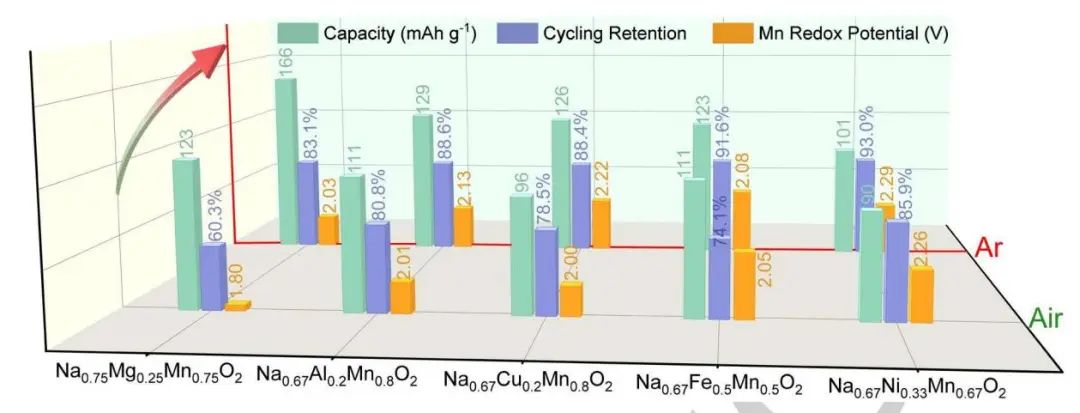

圖2. 各種錳基層狀氧化物正極在氬氣和空氣氣氛中退火的電化學比較

Annealing in Argon Universally Upgrades the Na-Storage Performance of Mn-Based Layered Oxide Cathodes by Creating Bulk Oxygen Vacancies, Angewandte Chemie International Edition ? 2023 DOI: 10.1002/anie.202219230
