国产精品久久久久久久久久,直人实女处被破www视频,日本少妇黑毛bbw

前期成果

高熵材料作為一類新的材料體系，在近幾年來引起研究人員廣泛的關注。多個主要組分的協調展現出傳統材料所不具備的新的性質和性能。

其中關于高熵合金的研究進行較早，且報道較為廣泛和系統，但是高熵化合物的研究較晚，自從2015年才被報道成功合成，且近些年來關于高熵化合物的報道表明其合成依舊困難，且在各個領域沒有進行更為深入的研究。

海南大學鄧意達教授和天津大學胡文彬教授團隊長期致力于研發各類新型高性能材料，應用于電催化、金屬-空氣電池領域，其中就包括高熵材料以及高熵化合物這類新材料體系。

例如，在2022年8月，鄧意達團隊、韓曉鵬研究員等人在《Nano Letters》上發表了題為《Rapid Joule-Heating Synthesis for Manufacturing High-Entropy Oxides as Efficient Electrocatalysts》的研究性論文。

繼Nano Letters后再發JACS！海大/天大JACS：普適設計合成高熵化合物材料

該工作報道了一種基于鎳箔焦耳加熱的超快合成高熵氧化物的合成方法。該合成方法可以在數十秒內超快合成各類結構的高熵氧化物。而且這個方法可以用于材料探索篩選，以及電催化儲能等領域的超快研究。

圖1. (a) 鎳箔快速焦耳加熱原理以及適用的材料結構和研究領域示意圖；(b) 鎳箔快速焦耳加熱升降溫曲線以及加熱實物圖；(c) 高熵材料相對于單元材料的電子結構示意圖；(d) (MgFeCoNiZn)O和FeO、CoO、NiO的TODS曲線；(e) (MgFeCoNiZn)O中不同金屬位點的d帶中心統計值和FeO、CoO、NiO的值比較。

通過此方法成功合成了新高熵巖鹽氧化物組分(MgFeCoNiZn)O，并普適合成其他不同結構種類和不同組分的高熵氧化物（鹽巖結構-(MgMnCoNiZn)O、尖晶石結構-(MgMnCoNiZn)Fe₂O₄和(CrMnFeCoNi)₃O_4-x、鈣鈦礦結構-La(CrMnFeCoNi)_3-x）。

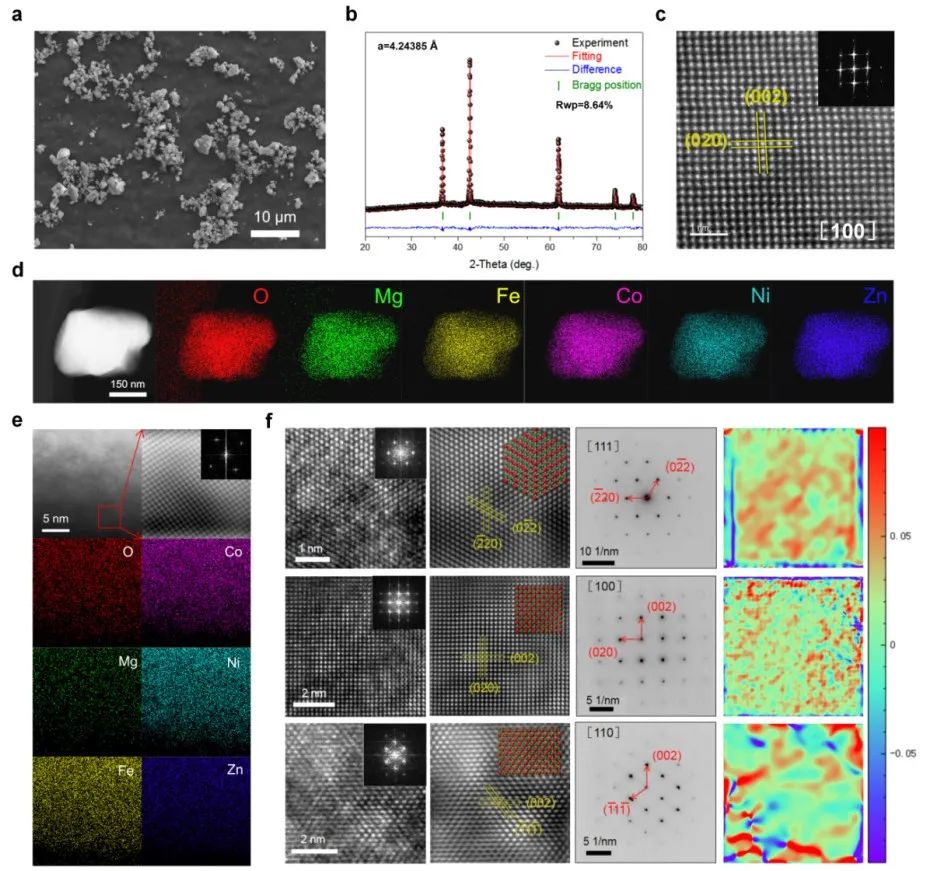

圖2. (a-c) 合成的(MgFeCoNiZn)O的SEM圖像(a)、XRD圖譜(b)和原子級HAADF圖像(c)；(d-f) 合成的(MgFeCoNiZn)O顆粒級別的元素分布(d)和準原子級別的原子分布(e)；(f) 合成的(MgFeCoNiZn)O在不同晶帶軸方向的HRTEM圖像、IFFT圖像、SAED圖像以及GPA圖像。

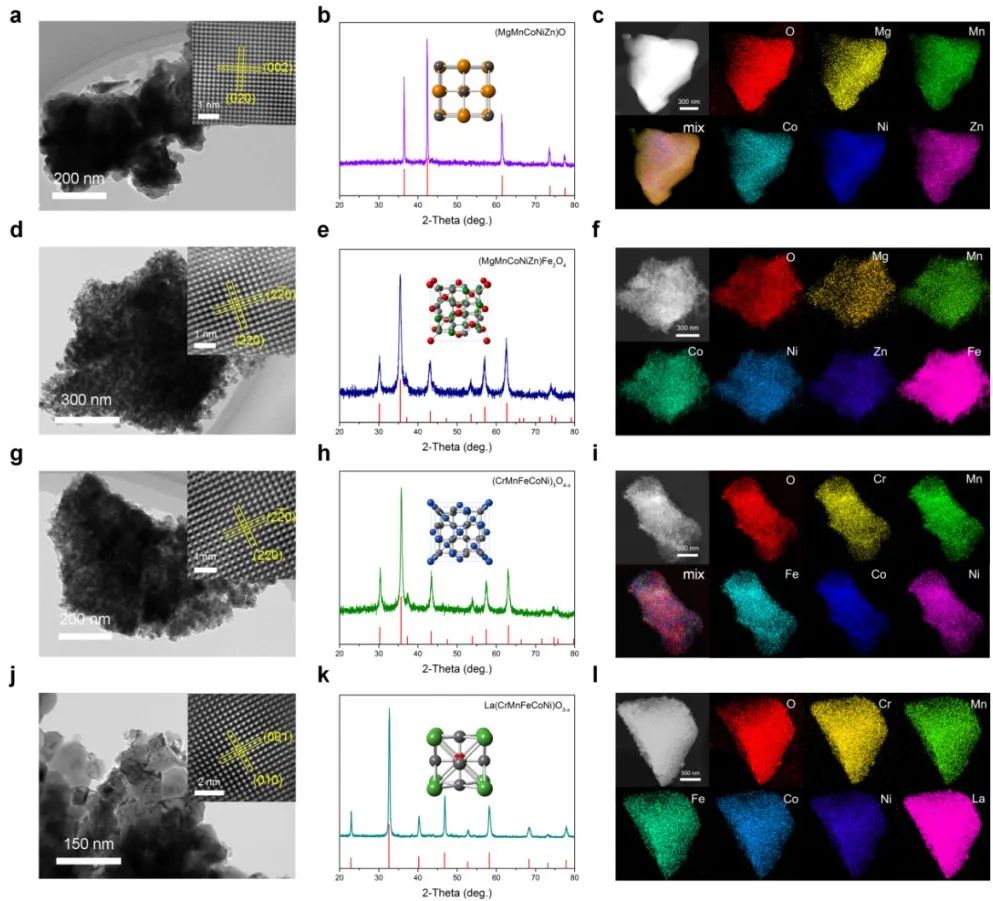

圖3. (a-c) (MgMnCoNiZn)O的TEM和HRTEM圖像、XRD圖譜、元素分布；(d-f) (MgMnCoNiZn)Fe₂O₄的TEM和HRTEM圖像、XRD圖譜、元素分布；(g-i) (CrMnFeCoNi)₃O_4-x的TEM和HRTEM圖像、XRD圖譜、元素分布；(j-l) La(CrMnFeCoNi)O_3-x的TEM和HRTEM圖像、XRD圖譜、元素分布。

最后，作者對合成的新高熵鹽巖氧化物(MgFeCoNiZn)O進行了系統的電催化OER測試和研究，實驗結果表明得益于新組分之間的協同作用，(MgFeCoNiZn)O展現出優異OER活性。

因此，這項工作提供了一種新的制備方式用來進行各種高熵氧化物的超快合成。這一新制備方法的提出以及新組分高熵氧化物的合成為高熵材料的超快篩選研究以及新組分體系的發展提供了有價值的見解。

Rapid Joule-Heating Synthesis for Manufacturing High-Entropy Oxides as Efficient Electrocatalysts, Nano Letters, 2022, 22, 6492-6500.?

https://doi.org/10.1021/acs.nanolett.2c01147

繼續出發，最新成果介紹

在材料研究領域，通過添加不同的元素來改善材料的性質，是一種非常有效的材料性能調控方式，然而，傳統的組分調控方式所產生的性能改變已經不能滿足日益增長的應用需求。

近年來，一種新的材料——高熵材料（由五種以上的元素等原子比形成的固溶體或均相結構）一經報道就引起各領域的極大關注。

高熵材料多個組分近乎無限的排列和組合，為新材料的修飾與性能調控提供了一個巨大的平臺。而且，多個主元素在平衡性能的同時，也會產生一些意想不到的新性能。

然而，目前的高熵材料尤其是高熵化合物的普適合成與穩定依然非常困難。如何普適地合成各類高熵化合物材料是該領域面臨的首要問題。

海南大學鄧意達教授團隊和天津大學韓曉鵬研究員團隊針對高熵化合物存在合成困難的問題，提出了結構框架理論來穩定和普適合成各類高熵化合物，從而改善高熵化合物合成困難的問題。

通過簡單的一步共沉淀法首次合成了一系列高熵鈣鈦礦氫氧化物，合成的組元數從單元一直延伸到七元，顯示出非常高的普適性。而且基于結構框架設計理論，通過簡單的合成方式成功合成了高熵層狀雙金屬氫氧化物、高熵尖晶石硫化物、高熵鈣鈦礦氟化物、高熵尖晶石氧化物。

重要地，從實驗上上證明了具有結構框架的雙位點化合物結構在合成高熵化合物時具有更小的內應力。最后所合成的高熵鈣鈦礦氫氧化物經過組分篩選，展現出優異電催化析氧性能。

DFT計算證明了高熵鈣鈦礦氫氧化物的多組分協調貢獻了高電催化性能。

相關工作以《Structural framework guided-universal design of high-entropy compounds for efficient energy catalysis》為題在《Journal of the American Chemical Society》上在線發表。

圖文介紹

1. 結構框架理論設計指導高熵化合物的普適合成

在具有單個金屬位點（A_xN_y）的高熵化合物結構中，特別是當高熵化合物的合成溫度低時，由于低溫下的低熵效應，金屬元素在表現出完全隨機無序的固溶體的晶格點處的排列是困難的。這可能導致局部區域中某些元素的富集或有序排列（圖1a）。

不同離子的性質例如離子半徑的差異對固溶體的影響可以隨著相同元素的局部富集和有序排列而增強。

因此，由于相同元素的局部富集和有序排列，高熵化合物（A_xN_y）的局部應力可能過高，這可能導致高熵化合物中的不穩定甚至發生相分離。鑒于A_xN_y中的上述問題，我們提出一種高熵化合物的本征設計方法，使用具有雙金屬位點的化合物結構（A_xB_yN_z）作為合成高熵化合物的結構基礎，原因如下。

通常，具有雙金屬位的金屬化合物（A_xB_yN_z）中A位和B位的金屬元素具有高度不同的性質，例如離子半徑、配位結構和價態，這迫使A位的元素根據晶體結構去進行排列。

因此，當A_xB_yN_z中的A位點被各種元素填充時，同一元素聚集導致的高局部應力可以很好地避免（圖1b）。形象地說，A_xB_yN_z中B位點的配位多面體的周期性排列類似于容納填充有各種元素的a位點的框架。

在這里，一些具有雙金屬位點的特定金屬化合物具有幾種不同的結構，例如鈣鈦礦氫氧化物結構（AB(OH)₆）、鈣鈦礦結構（ABX₃）、尖晶石結構（AB₂X₄）和層狀雙氫氧化物（A_xB_y(OH)_zX），它們通過結構框架設計以合成高熵化合物（圖1c）。

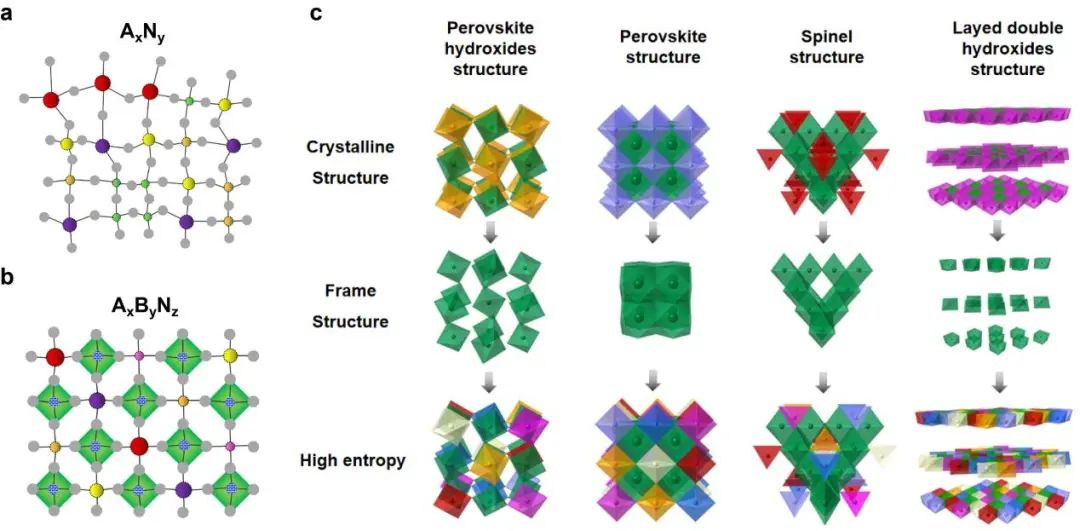

圖1. (a-b) 具有單金屬位點（A_xN_y）(a) 和雙金屬位點（A_xB_yN_z）(b) 的金屬化合物在形成高熵化合物時內部畸變離子排列示意圖；(c) 不同雙位點的晶體結構在拓展到高熵化合物時的結構框架設計示意圖。

2. 高熵鈣鈦礦氫氧化物的設計與合成

通常來說，通常，在相同的晶體結構中，晶格參數傾向于隨著離子半徑的增加而增加。如圖2a所示，普通氫氧化物結構的M(OH)₂和MSn(OH)₆基本上都表現出這種趨勢，但是隨著離子半徑的變化，M(OH)₂和MSn(OH)₆的晶格參數的變化程度不同。

因此，我們引入了一個統計參數，即標準偏差系數（V_σ，反映了每個單元的指標值的分散程度的相對指數），以顯示晶格參數因不同元素的完全替代而改變的程度。對于特定的晶體結構，如M(OH)₂和MSn(OH)₆，如果V_σ較小，相同晶體結構中金屬元素的取代導致晶格參數的變化很小。

換言之，較小的V_σ表示在各種元素的取代下晶體結構的穩定性較高，因此當擴展到高熵化合物時，該晶體結構可以保持穩定。M²⁺、M(OH)₂和MSn(OH)₆的計算V_σ值分別為0.059、0.0225和0.0067（圖2a）。

因此，根據結果，M(OH)₂和MSn(OH)₆的V_σ值小于M²⁺中的V_σ，表明特定晶體結構中離子半徑的差異減小。此外，MSn(OH)₆的V_σ小于M(OH)₂的V_σ，表明M(OH)₂中離子半徑的差異導致的畸變效應大于MSn(OH)₆中的畸變效應。

因此，簡而言之，在MSn(OH)₆中替換不同離子導致的結構畸變小于M(OH)₂中的結構畸變（圖2b）。這表明鈣鈦礦氫氧化物結構MSn(OH)₆在拓展到高熵鈣鈦礦氫氧化物時有更大的概率被合成。

圖2c-g為所合成的高熵鈣鈦礦氫氧化物(MgCoNiCuZn)Sn(OH)₆的系統表征。XRD證明所合成(MgCoNiCuZn)Sn(OH)₆為沒有任何雜相單相鈣鈦礦氫氧化物結構；SEM圖片證明(MgCoNiCuZn)Sn(OH)₆為納米立方塊的形貌；SAED證明每個納米立方塊為一個單晶；高倍和低倍的元素分布證明所有的元素均勻分布在納米立方塊上。

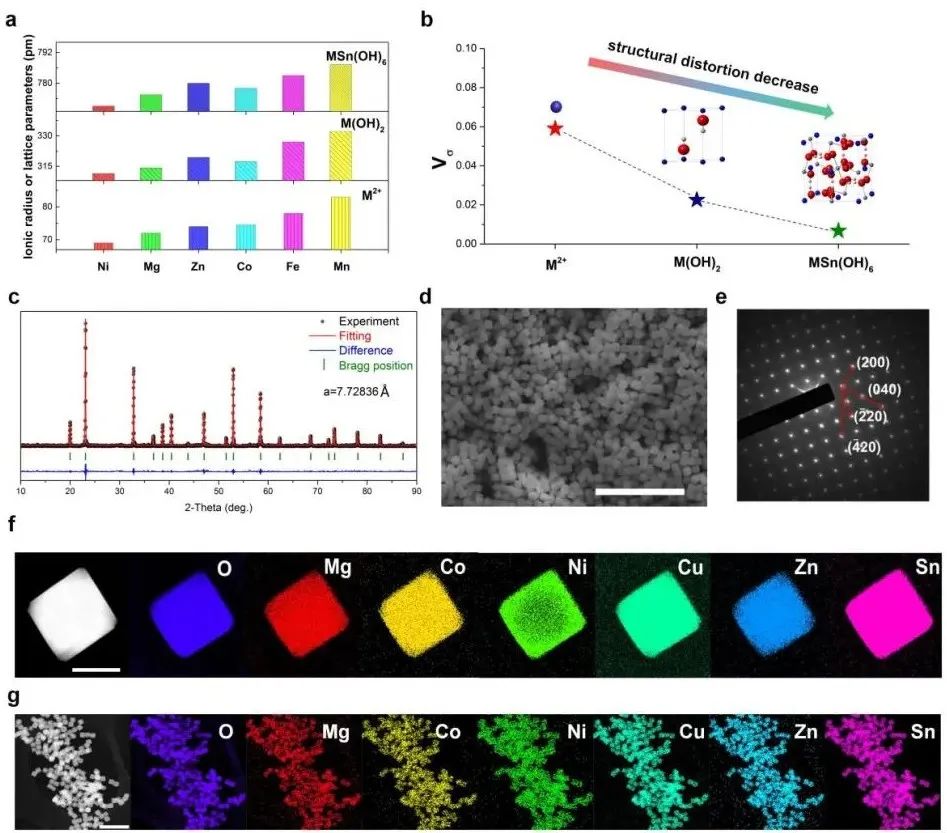

圖2. (a) 不同元素的離子半徑、在M(OH)₂上的晶格參數（a=b）和MSn(OH)₆上的晶格常數（a=b=c）所總結的直方圖；(b) 基于元素取代對M²⁺、M(OH)₂和MSn(OH)₆的影響所計算的標準偏差系數值（V_σ）；(c-g) 所合成的高熵鈣鈦礦氫氧化物MgCoNiCuZn的表征包括(c) XRD及其擬合譜圖、(d) SEM圖像、(e) SAED圖像、(f) 高倍HAADF及其元素分布、(g) 低倍HAADF及其元素分布。

3. 高熵鈣鈦礦氫氧化物的普適合成

鈣鈦礦氫氧化物結構在填充不同的元素以及拓展到不同的高熵鈣鈦礦氫氧化物時具有非常高的普適性。

如圖3a所示，鈣鈦礦氫氧化物結構MSn(OH)₆在填充不同數目的元素時可以從單元一致填充到七元，并保持不變。

另外，如圖3b所示，在合成高熵鈣鈦礦氫氧化物時，能夠合成系列不同的樣品，并保持XRD圖譜形狀一致。而且不同樣品的HAADF圖像及其元素分布也證明了高熵鈣鈦礦氫氧化物及其不同組分的鈣鈦礦氫氧化物的普適成功合成。

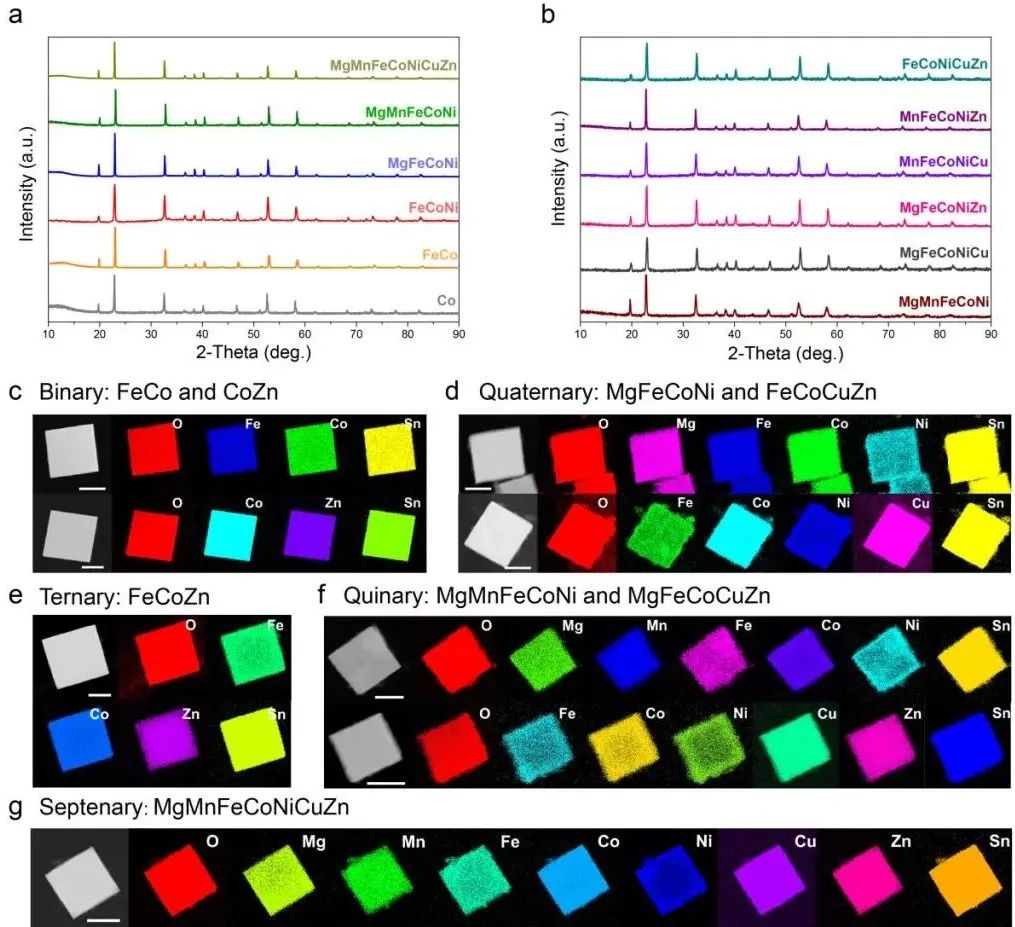

圖3. (a) 從單元到七元的鈣鈦礦氫氧化物XRD圖譜；(b) 不同的五元高熵鈣鈦礦氫氧化物XRD圖譜；(c-g) 一系列不同的二元、三元、四元、五元、七元的鈣鈦礦氫氧化物HAADF圖像及其元素分布圖。

4. 其他高熵化合物的普適合成

除了高熵鈣鈦礦氫氧化物以外，如圖4所示，通過結構框架理論設計又成功合成了其他體系的高熵化合物包括高熵LDH-(MgCoNiCuZn)Al-LDH、高熵尖晶石硫化物-(FeCoNiCuZn)In₂S₄以及高熵鈣鈦礦氟化物-K(MgMnCoCuZn)F₃。

XRD和元素分布證明了這些其他高熵化合物體系被成功合成。從實驗上證明了結構框架設計理論的成功性。

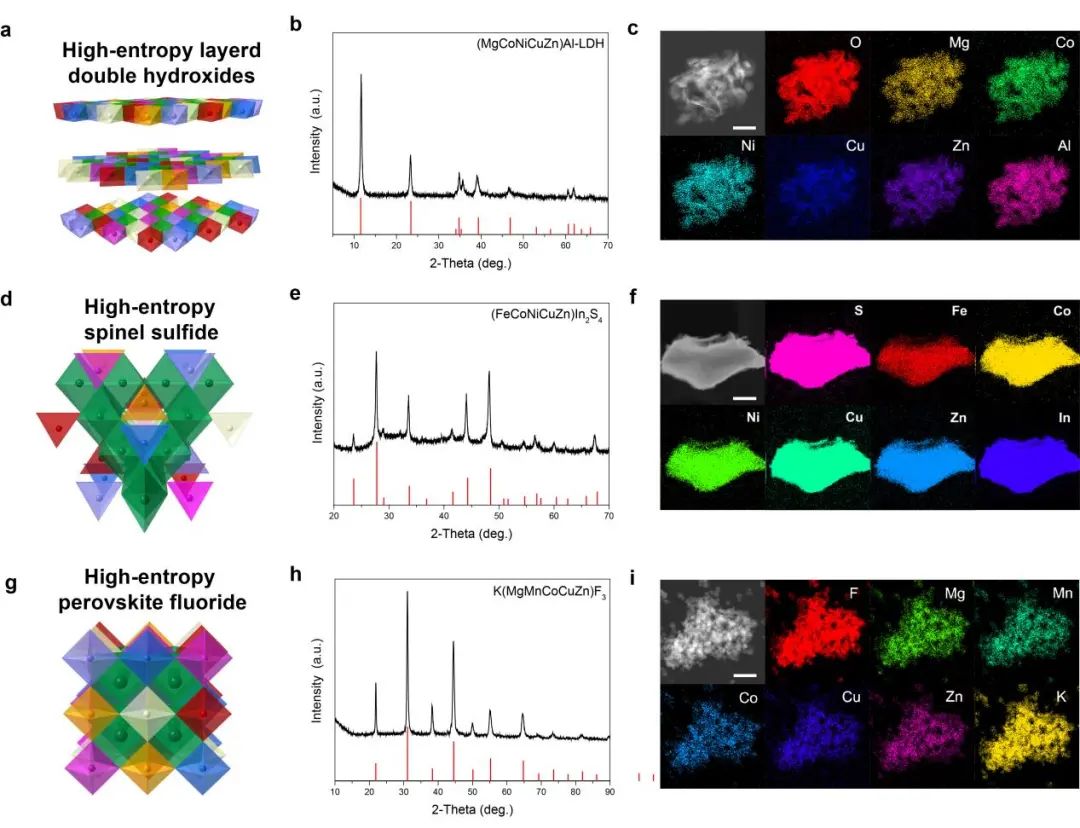

圖4. (a) 高熵LDH的結構示意圖；(b) 高熵LDH-(MgCoNiCuZn)Al-LDH的XRD圖譜；(c) 高熵LDH-(MgCoNiCuZn)Al-LDH的HAADF圖像及其元素分布；(d) 高熵尖晶石硫化物的結構示意圖；(e) 高熵尖晶石硫化物-(FeCoNiCuZn)In₂S₄的XRD圖譜；(f) 高熵尖晶石硫化物-(FeCoNiCuZn)In₂S₄的HAADF圖像及其元素分布；(g) 高熵鈣鈦礦氟化物的結構示意圖；(h) 高熵鈣鈦礦氟化物-K(MgMnCoCuZn)F₃的XRD圖譜；(i) 高熵鈣鈦礦氟化物-K(MgMnCoCuZn)F₃的HAADF圖像及其元素分布。

5. 結構框架理論的實驗證明

在這里，我們選擇高熵氧化物來證明結構框架的穩定效果，因為一些沒有框架結構的金屬化合物（包括氫氧化物）很難合成成高熵系統，并且在TEM中不耐受電子輻照。

與巖鹽氧化物（MO）相比，具有結構框架的尖晶石氧化物（MFe₂O₄）表現更低的V_σ，表明HESO的合成更加容易。

圖5a-d的XRD和元素分布結果顯示成功合成了(MgCoNiCuZn)Fe₂O₄和(MgCoNiCuZn)O。如圖5e所示，通過HRTEM圖像和相應的原子應變分布證明了(MgCoNiCuZn)Fe₂O₄在相同尺度上的原子應變場（ε_xx、ε_xy和ε_yy）比(MgCoNiCuZn)O更均勻。

因此，具有較低原子應變HESO（(MgCoNiCuZn)Fe₂O₄）與結構框架設計中的分析一致，并且可以間接證明高熵化合物的結構框架的穩定性。

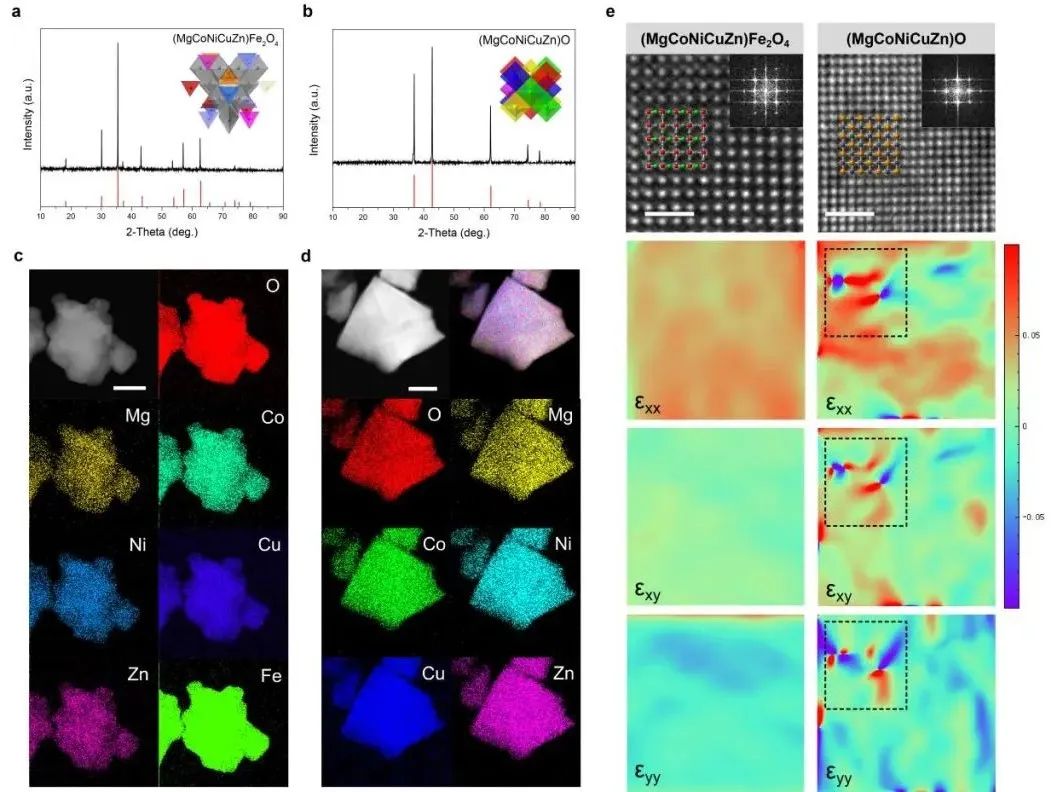

圖5. (a-b) (MgCoNiCuZn)Fe₂O₄和(MgCoNiCuZn)O的XRD圖譜；(c-d) (MgCoNiCuZn)Fe₂O₄和(MgCoNiCuZn)O的HAADF圖像和元素分布；(e) 001晶帶軸方向的HRTEM圖像以及(MgCoNiCuZn)Fe₂O₄和(MgCoNiCuZn)O的相應原子應變分布。

6. 電催化析氧測試以及DFT計算模擬

在本工作，對合成的高熵鈣鈦礦氫氧化物體系進行了電催化析氧（OER）測試。如圖6a-c所示，經過組分篩選后的高熵鈣鈦礦氫氧化物MgMnFeCoNi展現出優于其他少元組分以及商業化IrO₂的本征活性，具體表現為更低的過電位、更高的TOF值和更低的Tafel斜率。

另外，如圖6d-f也表明所合成高熵鈣鈦礦氫氧化物MgMnFeCoNi也表現出優異的OER穩定性和材料的電化學結構穩定性。

隨后通過DFT計算模擬了高熵鈣鈦礦氫氧化物MgMnFeCoNi具有高OER本征活性的原因，并且為了更加接近現實催化過程，DFT的建模和模擬也考慮到了電催化重構現象。

經過DFT針對不同的活性位點的模擬和OER吸附中間產物的吸附能計算，高熵鈣鈦礦氫氧化物MgMnFeCoNi在Fe、Co、Ni三個位點均具有更低的速控步能壘。

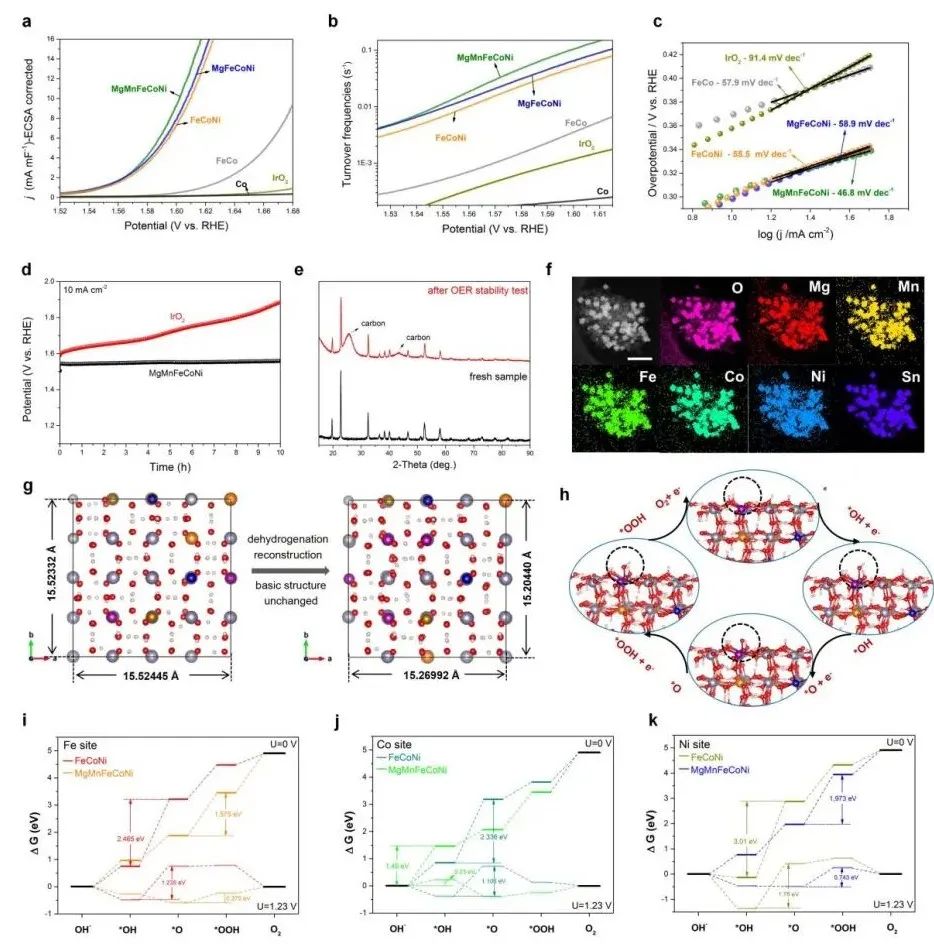

圖6. (a-c) 高熵鈣鈦礦氫氧化物MgMnFeCoNi和其他對比樣品的(a) ECSA矯正LSV曲線、(b) TOFs隨電壓變化曲線、以及(c) Tafel曲線；(d) 高熵鈣鈦礦氫氧化物MgMnFeCoNi和商業化IrO₂的恒流穩定性測試；(e) 高熵鈣鈦礦氫氧化物MgMnFeCoNi在恒流穩定性測試前后的XRD對比圖；(f) 高熵鈣鈦礦氫氧化物MgMnFeCoNiz在恒流穩定性測試后的HAADF圖像和元素分布；(g) MgMnFeCoNi結構模型和MgMnFeFeCoNi的脫氫重建的結構重構模型；(h) MgMnFeCoNi中的Co位點的OER循環圖。(i-k) (g)Fe位點、(h)Co位點和 (i)Ni位點的FeCoNi和MgMnFeCoNi的重建模型的四電子基OER的路徑。

總結

我們報道了一種用于實現高熵化合物的穩定性和合成的結構框架設計策略。具有雙金屬位點的金屬化合物被設計為高熵化合物的結構，其中在一個金屬位點作為骨架的配位多面體可以穩定填充有許多不同元素的另一金屬位點，從而可以避免相分離和嚴重的元素聚集。

高熵鈣鈦礦氫氧化物作為一種代表性化合物已被分析、充分合成和表征。V_σ驗證了具有Sn(OH)₆結構框架的鈣鈦礦氫氧化物的結構畸變小于M(OH)₂的結構畸變。鈣鈦礦氫氧化物結構可以用在非常寬泛的范圍內被合成。

此外，結構框架設計也適用于可以成功制備高熵LDH、高熵尖晶石硫化物、高熵鈣鈦礦氟化物和高熵尖晶石氧化物等其他化合物結構。高熵鈣鈦礦氫氧化物表現出比其他MSn(OH)₆更好的本征OER性能，并且通過實驗和DFT計算得到了證實。

我們的工作為開發更高熵化合物系統的廣泛合成方法提供了新的策略，為高通量篩選和電催化劑設計提供了平臺。

文獻信息

Structural framework guided-universal design of high-entropy compounds for efficient energy catalysis, Journal of the American Chemical Society, 2022.

https://pubs.acs.org/doi/full/10.1021/jacs.2c12295

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/10/a8768fd09e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

繼Nano Letters后再發JACS！海大/天大JACS：普適設計合成高熵化合物材料

相關推薦
