女人一丝丝不挂,亚洲人成人无码.www石榴,成人国产精品一区二区视频

他，發表第82篇Angew！

成果簡介

氣-液-固三相界面（TPI）對于促進電化學CO₂還原至關重要，但在整合其他有利于電解的理想性能的同時，最大化其效率仍然具有挑戰性。

在此，香港城市大學樓雄文教授等人經過精心設計和制造了一種超疏水、導電和分層金屬絲膜，其由核殼CuO納米球、碳納米管（CNT）和聚四氟乙烯（PTFE）集成到導線結構中（CuO/F/C(w)），以最大限度地發揮各自的功能。結果表明，本文所制備結構中幾乎所有的CuO納米球都能實現有效的TPI和與導電CNT良好的接觸，這也為保證CuO納米球表面富集CO₂和實現快速的電子/傳質奠定了基礎。因此，在H型電池中，在-1.4V時該膜的法拉得效率為56.8%，部分電流密度為68.9 mA cm^-2，遠遠超過裸CuO的10.1%和13.4 mA cm^-2。

相關文章以“Superhydrophobic and Conductive Wire Membrane for Enhanced CO₂Electroreduction to Multicarbon Products”為題發表在Angew. Chem. Int. Ed.上。

研究背景

電化學二氧化碳（CO₂）還原以制備增值化學品和燃料，這是實現碳中和和實現可再生能源未來的一個有前途的途徑。目前，銅（Cu）由于其表面能夠偶聯碳鍵，被廣泛認為是乙烯、乙醇、丙醇和乙酸等最有效的催化劑。這些產物的制備涉及多個質子/電子轉移，動力學上緩慢，與過量水中H₂存在反應競爭。此外，高濃度CO₂對催化劑表面的可及性和對于有效還原CO₂至關重要，但受限于CO₂在水中的溶解度較差。為了提高CO₂的還原性能，人們從催化劑的組成和結構、局部微環境和電極等多個角度探索了大量的策略。

近年來，疏水性因其在電池、分離和催化等各個領域的顯著促進作用而受到廣泛關注。電化學CO₂減少水介質，引入疏水性可以創建氣液-固三相酶界面（TPI）附近的催化劑，增加了CO₂的局部濃度，減少了水的催化劑，從而提高對碳基產品的選擇性。在催化劑上創建TPI的最直接和最普遍的方法是引入疏水組分，其主要是分子和聚合物基材料。然而，這往往是以顯著降低電流密度為代價。

圖文導讀

材料制備

CuO/F/C(w)膜的制作工藝如圖1所示。首先，將氧化銅納米球、聚四氟乙烯納米顆粒和碳納米管和聚（環氧乙烷）（PEO）靜電紡絲，形成前驅體膜。然后將前驅體膜轉移到導電碳紙（CP）上，在380℃的空氣氣氛中退火，該膜有望通過最大化結合各組分的功能，顯著提高整體電化學CO₂還原性能。

圖1.?CuO/F/C(w)膜的制備路線示意圖

同時，采用場發射掃描電鏡（FESEM）和熱重分析（TGA）對膜的結構和成分進行了表征。CuO/F/C(w)膜中的氧化銅含量估計達到約26.1 wt%的高水平，有望通過提供豐富的活性位點來提高電化學CO₂還原活性。EDX光譜分析進一步證實了膜中Cu（16.1 wt%）和F（48.7 wt%）的含量較高。

對CuO/F/C(w)膜的XRD分析顯示，由于其良好的熱穩定性，PTFE的含量仍較高，進一步證實了PTFE是主要成分。根據FESEM和透射電鏡（TEM）圖像，原始的PTFE納米顆粒在熱處理過程中熔融和固化時轉化為連續的線，而CuO納米球和CNT被牢固地錨定在PTFE線上。這些特性為電化學反應提供了大量的活性位點，幾乎所有的CuO納米球都具有氣-液-固體TPI，允許足夠的氣態CO₂進入CuO納米球進行還原反應。

圖2.?材料表征

采用X射線光電子能譜（XPS）測定了CuO/F/C(w)的表面元素組成和化學狀態。XPS圖譜顯示，CuO/F/C(w)表面以PTFE為主。同時，與預期的一樣，水滴與CuO/F/C(w)膜之間的接觸角達到了151.2°，表明其具有超疏水性（圖3b）。超疏水性和分層形貌與許多空隙的結合，將使CuO/F/C(w)膜在電解液中時有效地保持微納米尺度。

值得注意的是，CuO/F/C(w)膜中Cu的價態與裸氧化銅的價態幾乎相同，說明PTFE和CNT對CuO的電子結構幾乎沒有影響。這一觀察結果能夠準確地評估TPI對CO₂降低性能的唯一貢獻。簡而言之，上述結果表明CuO/F/C(w)膜的成功構建具有良好的電導率，豐富的CuO暴露，良好的傳質性，以及在CuO納米球上最大的TPI。這些優越特性使其易于電化學還原CuO，這種簡單的策略也有望很容易地擴展到制造各種多功能線膜，包括其他催化劑的不同應用。

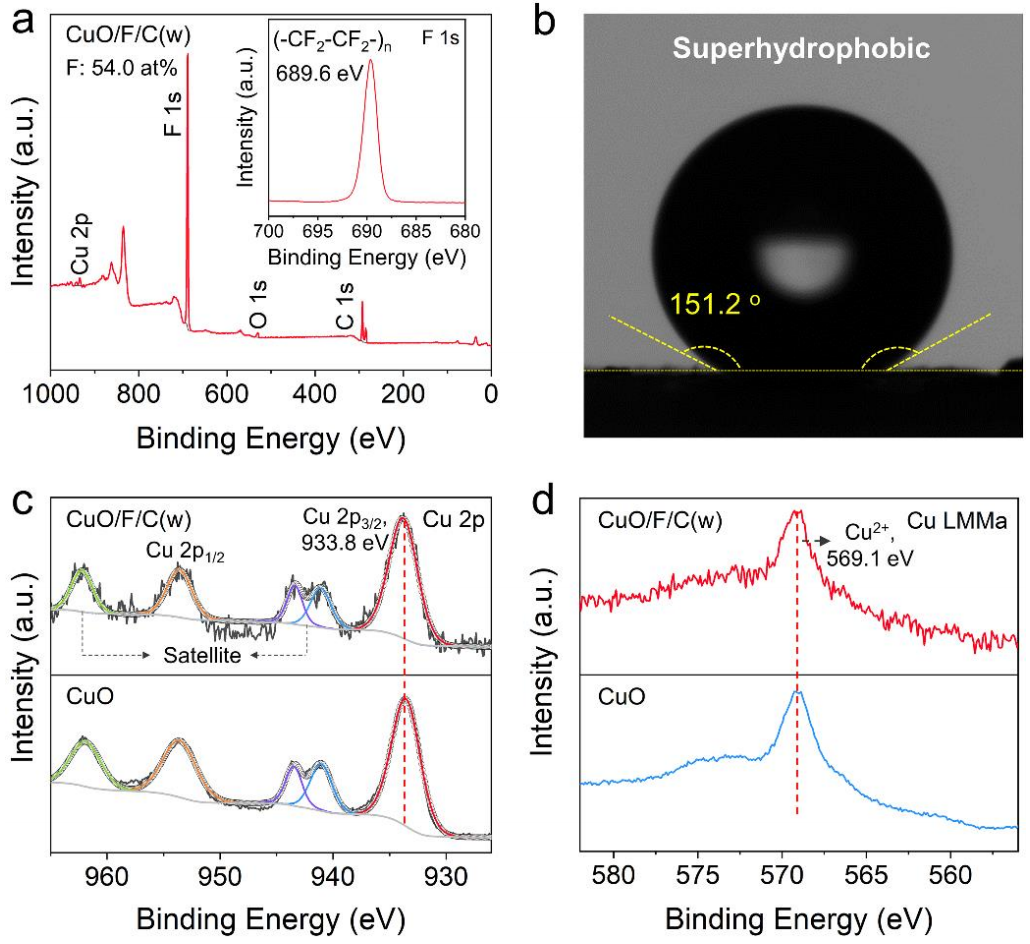

圖3.?膜性質表征

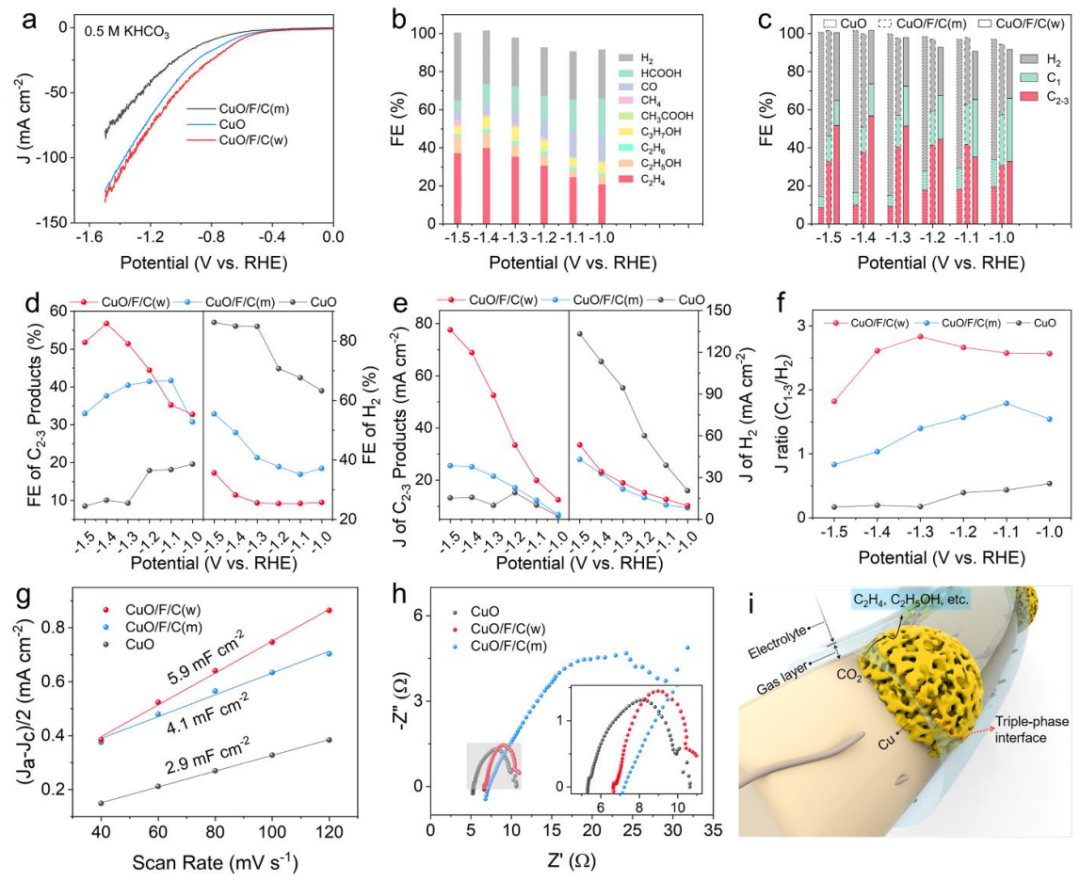

圖4.?性能評估

最后，作者評估了裸CuO和CuO/F/C(w)膜的穩定性。在電解過程中，裸CuO電極對產物的選擇性持續顯著下降，產物的FE值從21.4%下降到8.4%。相比之下，的CuO/F/C(w)膜的穩定性得到了明顯的改善。這一結果表明，雖然CuO/F/C(w)電極有一定程度的濕潤，可能會輕微淹沒，但疏水性很大程度上能夠保持，可以為CO₂電解提供相對持久的TPI。

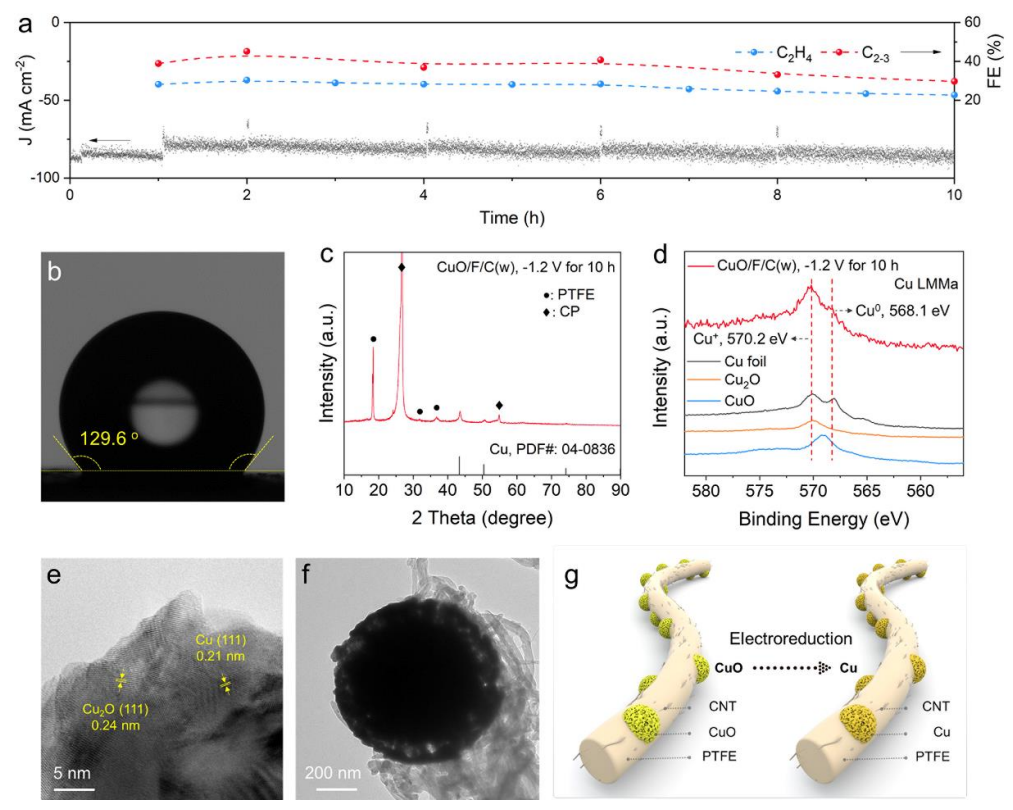

圖5.?電極的穩定性評估

綜上，本文展示了一種簡單的方法來制造超疏水、導電和分層的線（CuO/F/C(w)）膜，該膜在電化學CO₂還原方面具有多種優勢。其中，幾乎所有的CuO納米球都暴露在氣-液-固三相界面上，再加上疏水和分層空隙，促進了氣態CO₂的捕獲/傳輸到催化劑表面，并加速傳質。分布良好的導電碳納米管及其與CuO的密切接觸為反應提供了良好的導電性，該設計原理有望適用于更廣泛的材料。

Yunxiang Li, Zhihao Pei, Deyan Luan, and Xiong Wen (David) Lou*, Superhydrophobic and Conductive Wire Membrane for Enhanced CO₂ Electroreduction to Multicarbon Products, Angew. Chem. Int. Ed., 2023, https://doi.org/10.1002/anie.202302128

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/39ed503de6/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，發表第82篇Angew！

相關推薦
