少妇做爰xxxⅹ高潮喷水,午夜精品久久久久久久久,哪灬你的鸣巴好大视频

正極材料是鉀離子電池（PIBs）發展的主要制約因素之一，正極材料的導電性差、反應動力學緩慢和晶體結構不穩定阻礙了其電化學性能的提高。層狀超導結構可能是解決鉀離子的存儲和運輸問題的有效策略，但目前尚未見相關報道。

在此，湖南大學魯兵安教授等人通過TiSe₂與Cu的受控插層來制備層狀超導體Cu_0.11TiSe₂材料作為PIB的高性能正極，其表現出增加的電子/離子轉移速率以及改善的晶體結構穩定性。

研究表明，與純TiSe₂相比，該層狀超導體表現出更優異的循環性能，在20 mA g^-1的電流密度下300次循環后容量保持率為80%，在1000 mA g^-1（8 C）下的容量為45 mAh g^-1。此外，由Cu_0.11TiSe₂正極和石墨負極組裝的全電池在20 mA g^-1的電流密度下表現出74 mAh g^-1的高可逆容量。

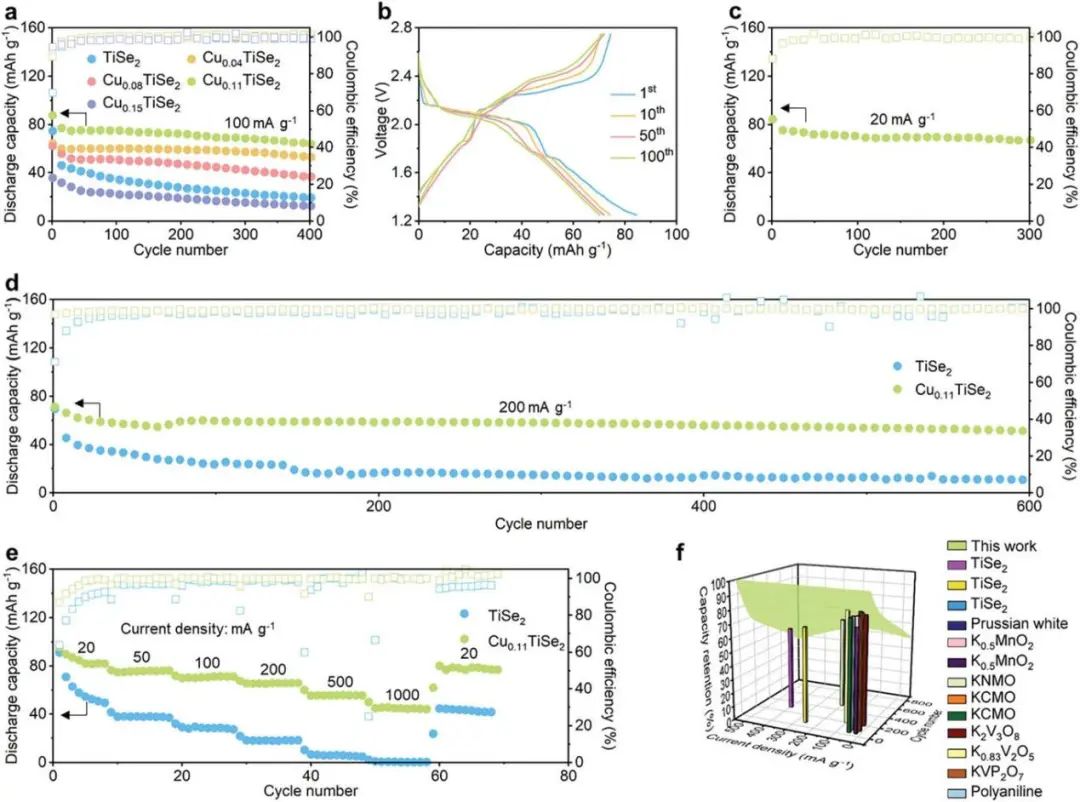

圖1. Cu_0.11TiSe₂材料的儲鉀性能

作者通過XPS、原位XRD、GITT技術以及DFT計算研究了Cu_0.11TiSe₂材料的儲鉀機制，總結Cu_0.11TiSe₂與TiSe₂相比卓越的電化學性能可歸因于以下優點：

1) 通過在TiSe₂層間隙中插入Cu離子，獲得了更接近金屬的超導性能；

2）層間距的擴大有利于K離子的擴散；

3）Cu_0.11TiSe₂在循環過程中的相變是高度可逆的；

4) Cu離子還在TiSe₂層之間起到支撐柱的作用，以確保K離子的傳輸并減輕循環過程中的體積應變。

該研究表明，層狀超導材料作為PIBs正極的研究為未來電極材料的設計提供了新思路。

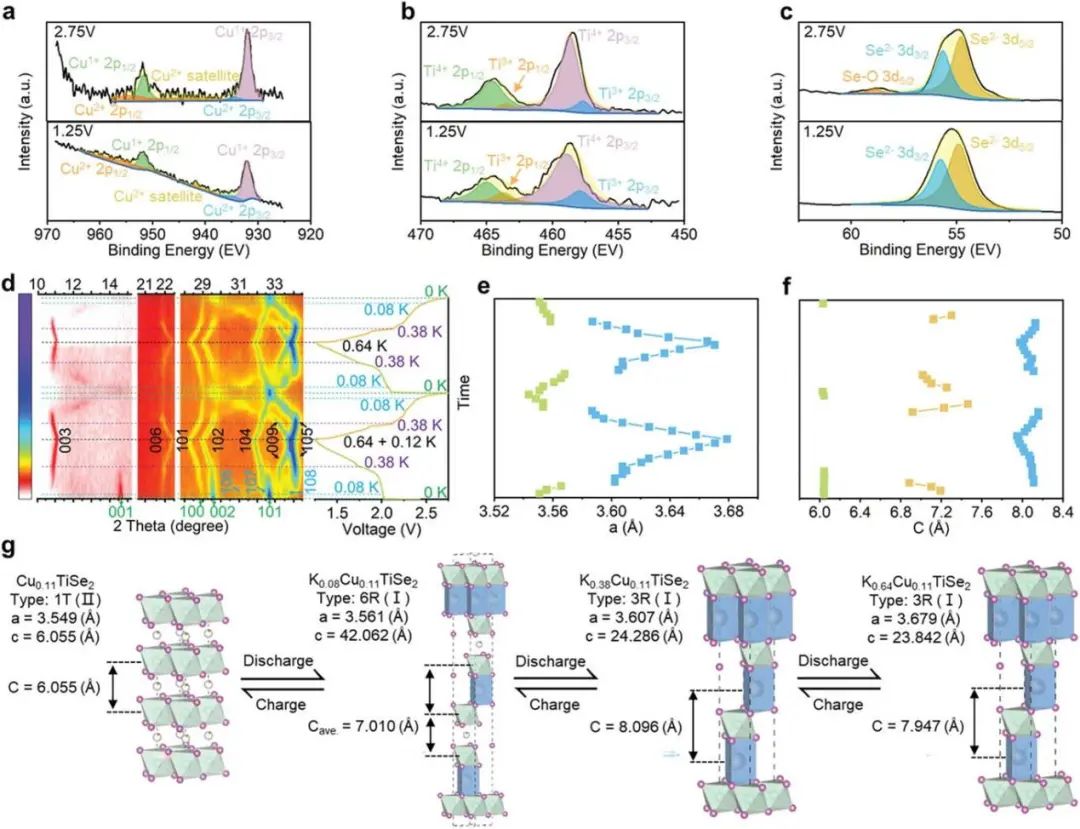

圖2. Cu_0.11TiSe₂材料的儲鉀機理

Layered Superconductor Cu_0.11TiSe₂ as a High-Stable K-Cathode, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202109893

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/679457544c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

湖大魯兵安AFM：層狀超導體Cu0.11TiSe2材料作為高穩定K正極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

湖大魯兵安AFM：層狀超導體Cu0.11TiSe2材料作為高穩定K正極

相關推薦
