可以在线看片的网站,高义白洁全文180章,夫妻互换交友群

陳遠富/賀加瑞EnSM: Fe3N@N摻雜石墨烯作為穩(wěn)定鋰金屬電池的親鋰中間層

由于其超高的理論容量，鋰（Li）金屬負極對于高能可充電電池具有重要意義。然而，重復充放電過程中鋰枝晶的生長會刺穿隔膜，導致短路和嚴重的安全問題。

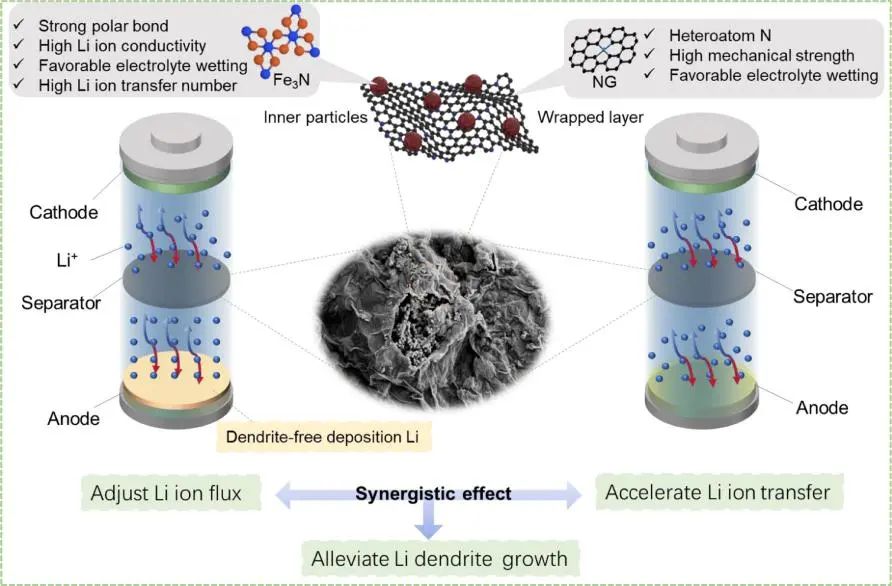

在此，為了有效抑制鋰枝晶生長，電子科技大學陳遠富教授、賀加瑞等人首次在商用PP隔膜上提出了一種新型親鋰中間層，該中間層 (Fe₃N@NG) 由嵌入并包裹在N摻雜石墨烯納米片中的F_e3N納米顆粒構(gòu)成。N摻雜的rGO作為緩沖基底，具有較強的機械強度和豐富的N原子，可以抑制Li枝晶的生長。

另一方面，F(xiàn)e₃N納米粒子的內(nèi)核具有較高的化學穩(wěn)定性、良好的離子擴散性、較低的轉(zhuǎn)化反應電位和電化學活性，為均勻的Li沉積提供了豐富的沉積位點，降低了施加于負極的局部電流密度并生成穩(wěn)定的固體電解質(zhì)膜，從而抑制了鋰枝晶的生長和副反應的發(fā)生。

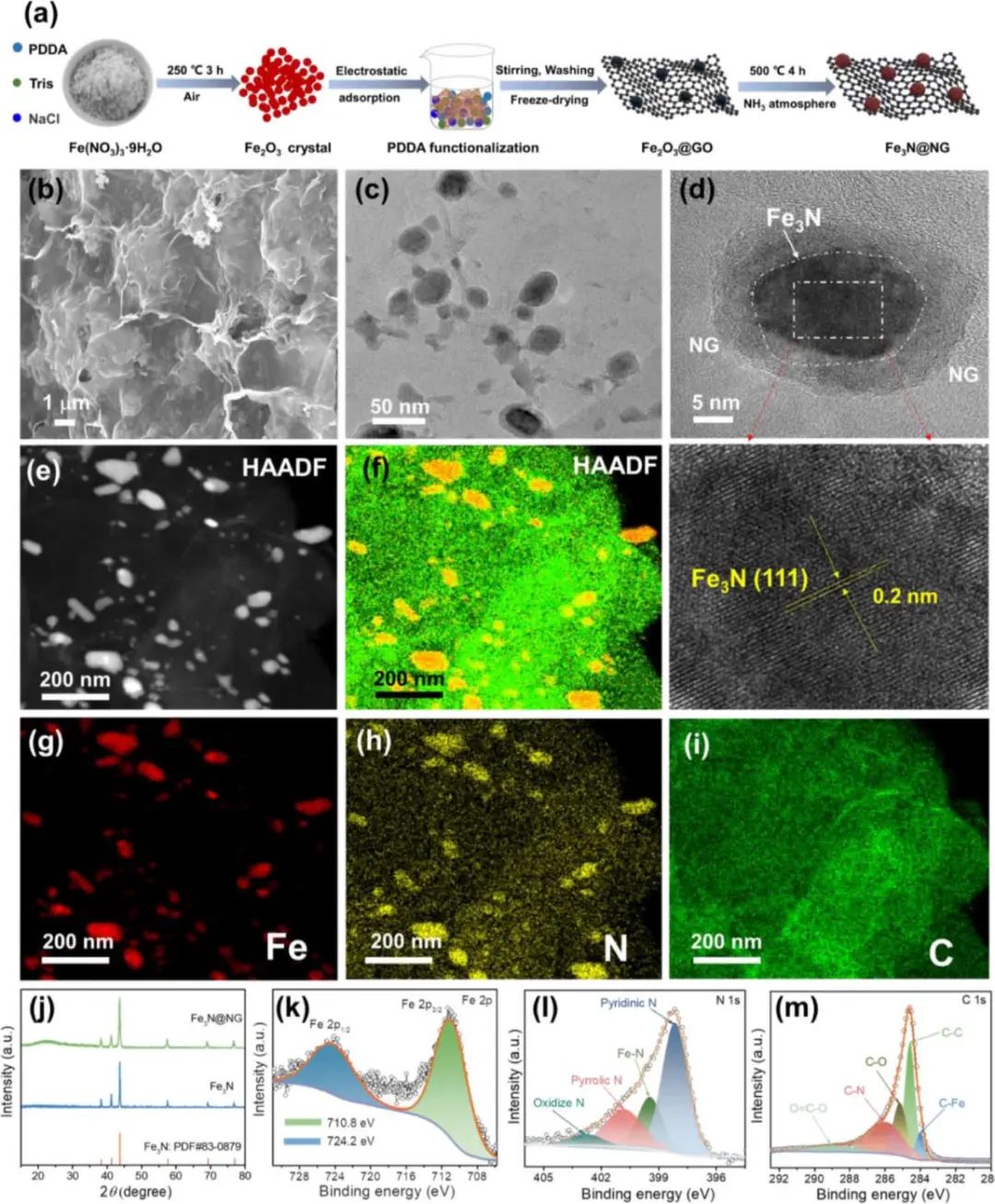

圖1. Fe₃N@NG功能材料的制備和表征

結(jié)合理論計算和實驗結(jié)果，可以驗證配有Fe₃N@NG保護隔膜的鋰金屬電池（LMBs）循環(huán)壽命的提高，因為改性隔膜可以有效促進鋰離子傳輸并調(diào)節(jié)界面鋰離子通量，從而抑制鋰枝晶的生長。同時，基于Fe₃N@NG/PP隔膜的Li//Li對稱電池在2300 h內(nèi)表現(xiàn)出穩(wěn)定的鍍鋰/剝離過程，在5 mA cm^-2的高電流密度下也具有較小過電位（55.8 mV），顯示出極高的循環(huán)穩(wěn)定性。

此外，使用LFP正極和Fe₃N@NG/PP隔膜構(gòu)建的Li//LFP全電池也表現(xiàn)出更出色的循環(huán)性能和優(yōu)異的倍率性能。這項研究所提出的隔膜改性策略為提高LMBs的壽命和容量提供了有效的途徑，同時也拓寬了創(chuàng)新鋰金屬電池材料制備策略的視野。

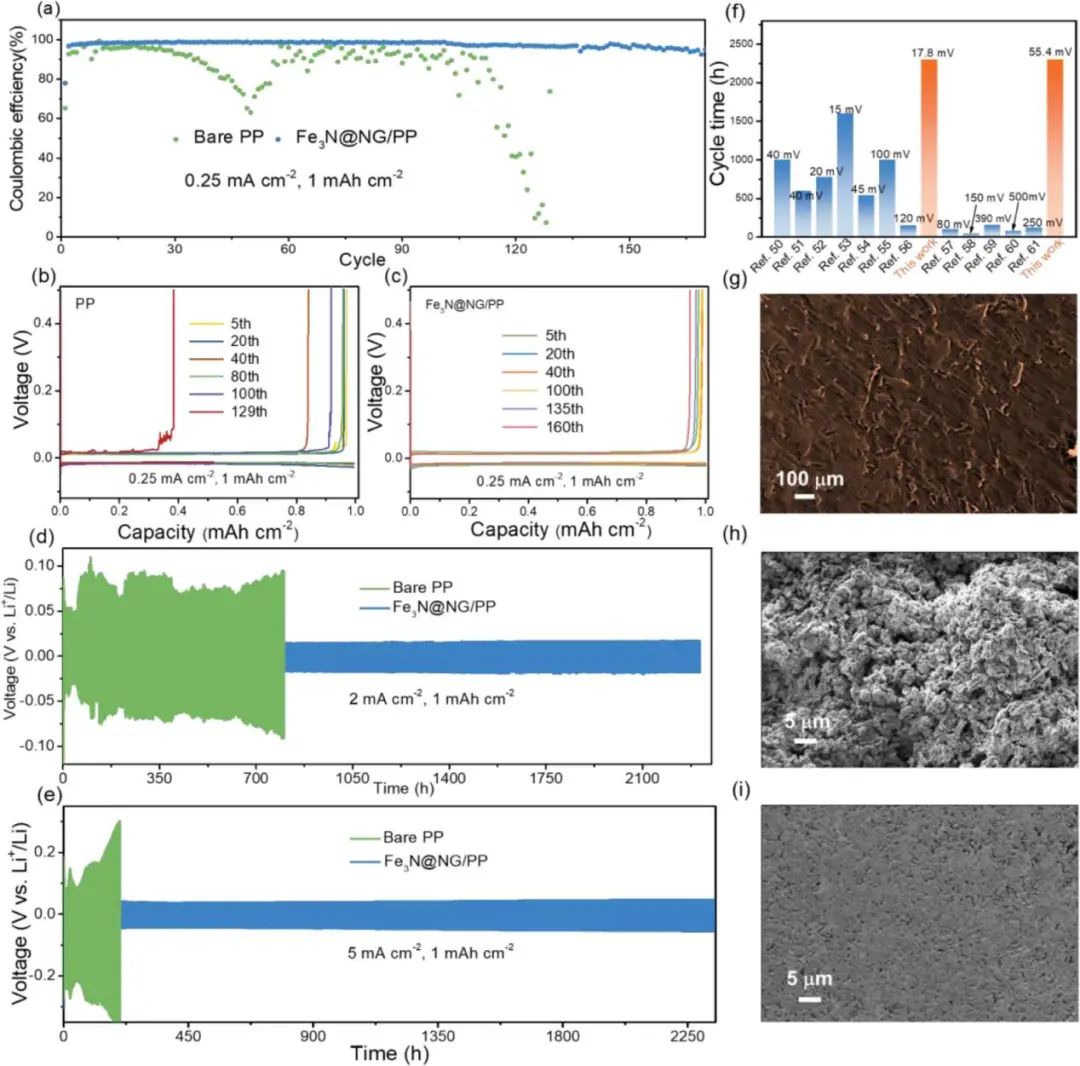

圖2. 用于LMB的PP和Fe₃N@NG/PP隔膜的電化學性能對比

Fe₃N@N-doped Graphene as a Lithiophilic Interlayer for Highly Stable Lithium Metal Batteries, Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.12.010

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/6b3ad65636/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陳遠富/賀加瑞EnSM: Fe3N@N摻雜石墨烯作為穩(wěn)定鋰金屬電池的親鋰中間層

相關(guān)推薦
