?
潘鋒 新材料學院創院院長 。 1985年畢業于北大化學系，1988年在中科院福建物構所獲碩士學位，1994年在英國思克萊德大學獲博士學位，1994-1996年為瑞士ETH博士后。2011年創建北京大學深圳研究生院新材料學院 首席科學家和技術總負責人 首席科學家 承擔國家材料基因組平臺重點專項 潘鋒教授發表了包括Nature Energy、Nature Nanotech、JACS、AM等SCI論文250余篇，2015-2020連續六年入選愛思唯爾中國高被引學者 中國百篇最具影響國際學術論文 研究領域 2021年9月15日，潘鋒教授在國際頂級期刊Adv. Funct. Mater.（AFM，IF=18.808）以及Small（IF=13.281）上同時發表3篇文章 催化 AFM: 氮空位誘導單原子Ni催化劑的配位重構實現高效電化學CO2 還原

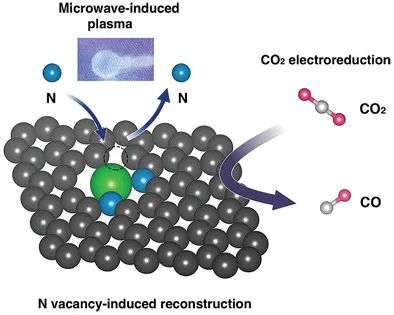

過渡金屬氮碳基單原子催化劑 (SAC) 在將CO2 電還原為CO方面表現出優異的活性和選擇性，有利的局部氮配位環境是構建高效金屬-N位點的關鍵。 潘鋒教授 聯合澳大利亞新南威爾士大學趙川教授（共同通訊） 2 配位結構，并促進CO2 到CO的轉化動力學。

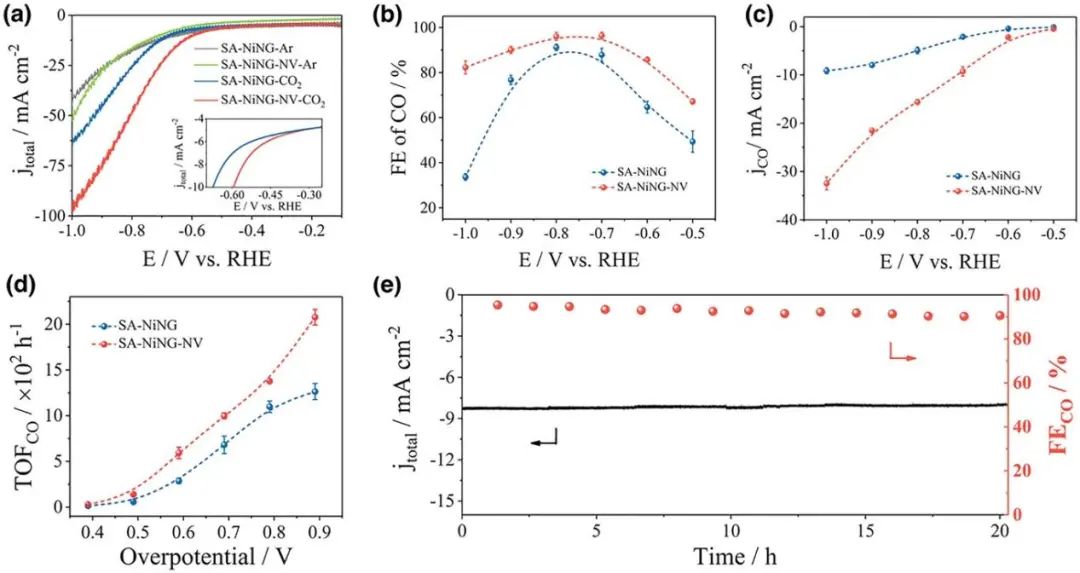

重構后CO選擇性和生產率均顯著提高，在590 mV的輕度過電位下可達到96%的高CO法拉第效率，在890 mV下實現33mA cm-2 的大CO電流密度。XAS和DFT計算表明，這種有缺陷的局部N環境減少了對中心Ni原子的約束，并提供了足夠的空間來促進CO2 分子的吸附和活化，從而降低CO2 還原能壘。
Nitrogen Vacancy Induced Coordinative Reconstruction of Single-Atom Ni Catalyst for Efficient Electrochemical CO2 Reduction, Advanced Functional Materials Small: 協同解離和捕獲效應促進聚合物電解質中鋰離子的傳導

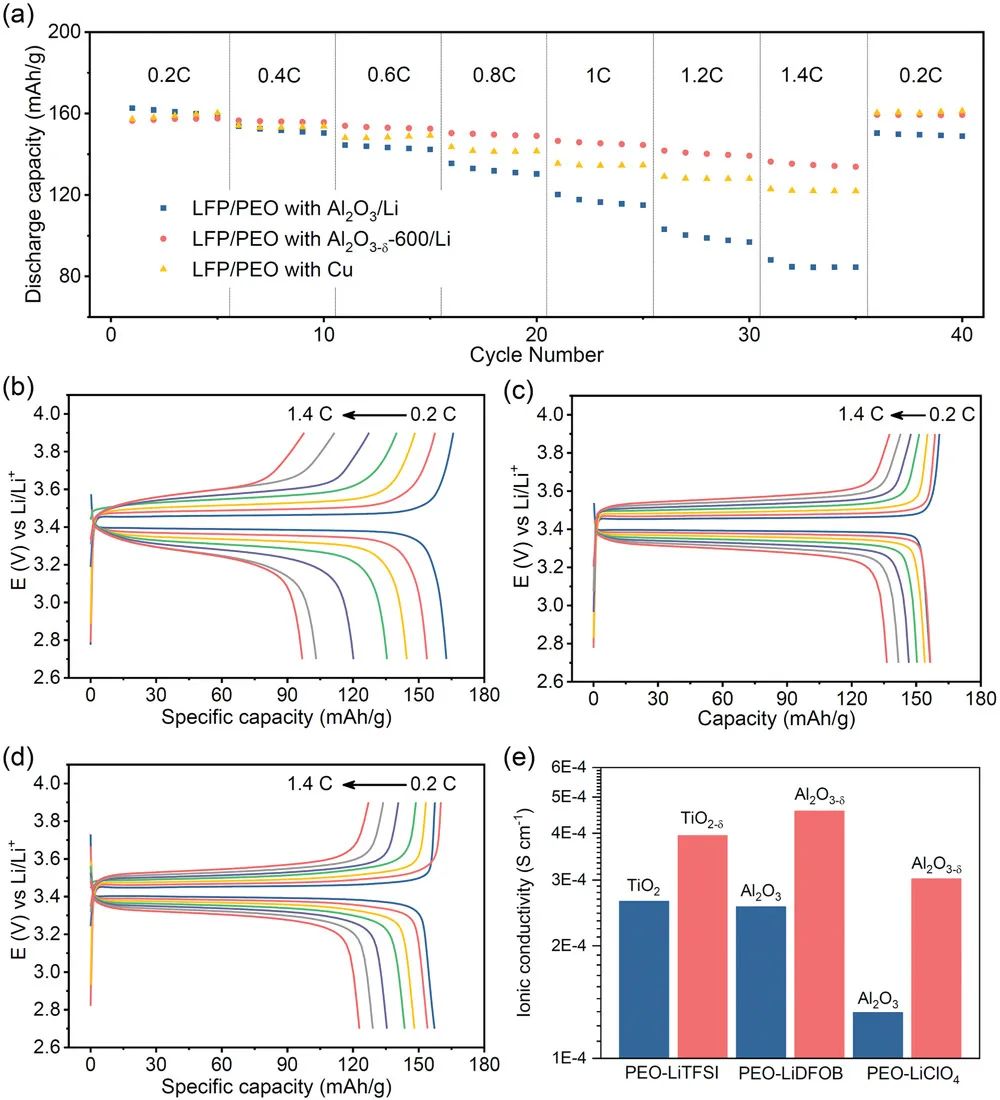

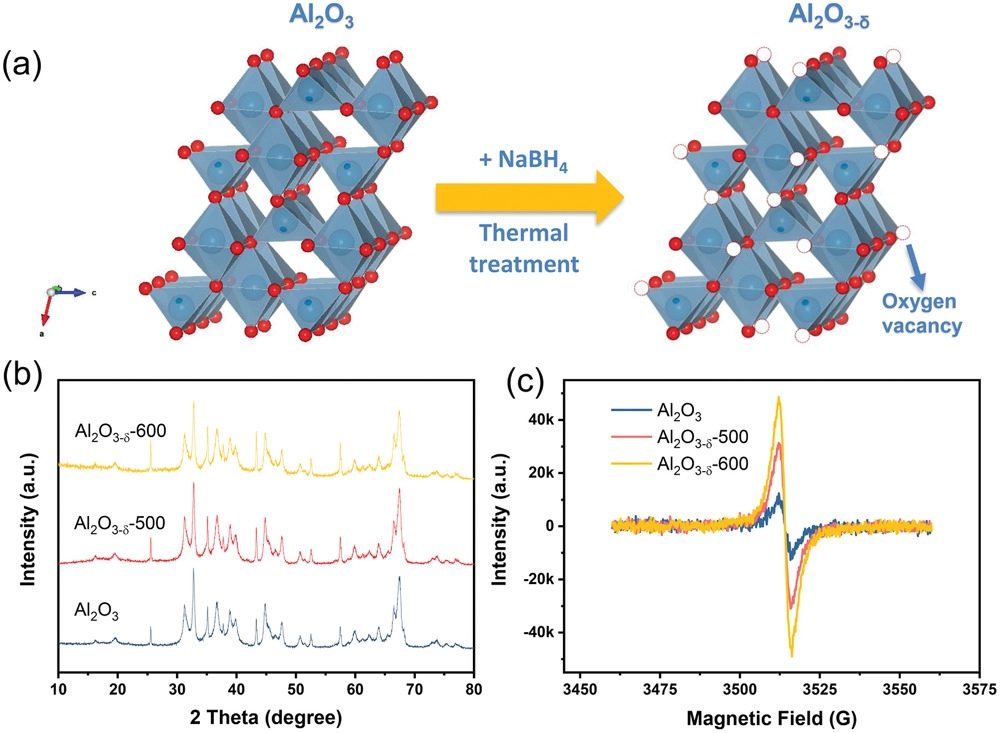

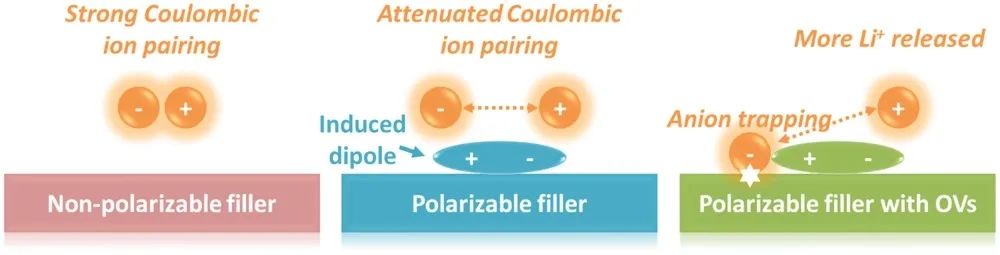

盡管無溶劑聚合物電解質具有安全性和機械靈活性，但由于其導電鹽的解離性差而導致鋰離子電導率低，并且由于醚鍵捕獲鋰離子而導致鋰離子遷移數低。 為此，潘鋒教授 聯合美國陸軍研究實驗室許康研究員（共同通訊） 2 O3 填料攜帶的氧空位可以優先促進聚（環氧乙烷）（PEO）中的Li+ 傳導。這些空位和其中的自由電子可以通過削弱其中的庫侖吸引力有效地分解離子對，實現對濃度的調節；同時可以與陰離子相互作用，從而使Li+ 自由移動。這種協同解離和捕獲效應導致鋰離子電導率的顯著和選擇性改善。
基于這種聚PEO電解質組裝的固態電池在高電流密度下表現出卓越的性能。這一發現揭示了長期觀察到現象的分子級機理，即某些無機納米填料改善了PEO 中的離子傳導，并為下一代固態電池定制優質的聚合物基電解質提供了一種通用方法。
Synergistic Dissociation-and-Trapping Effect to Promote Li-Ion Conduction in Polymer Electrolytes via Oxygen Vacancies, Small 2021. DOI: 10.1002/smll.202102039 Small: 粘結劑設計構建彈性分層導電網絡實現SiOx 負極的高循環穩定性

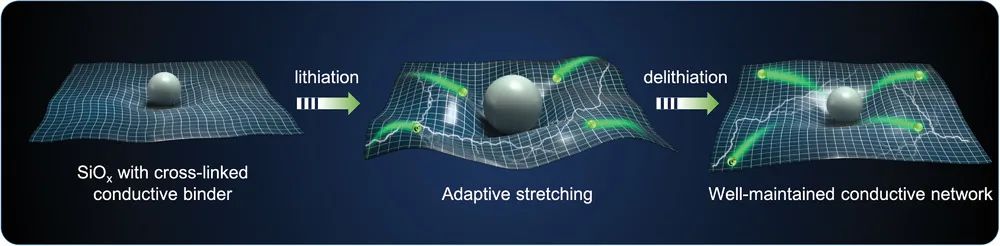

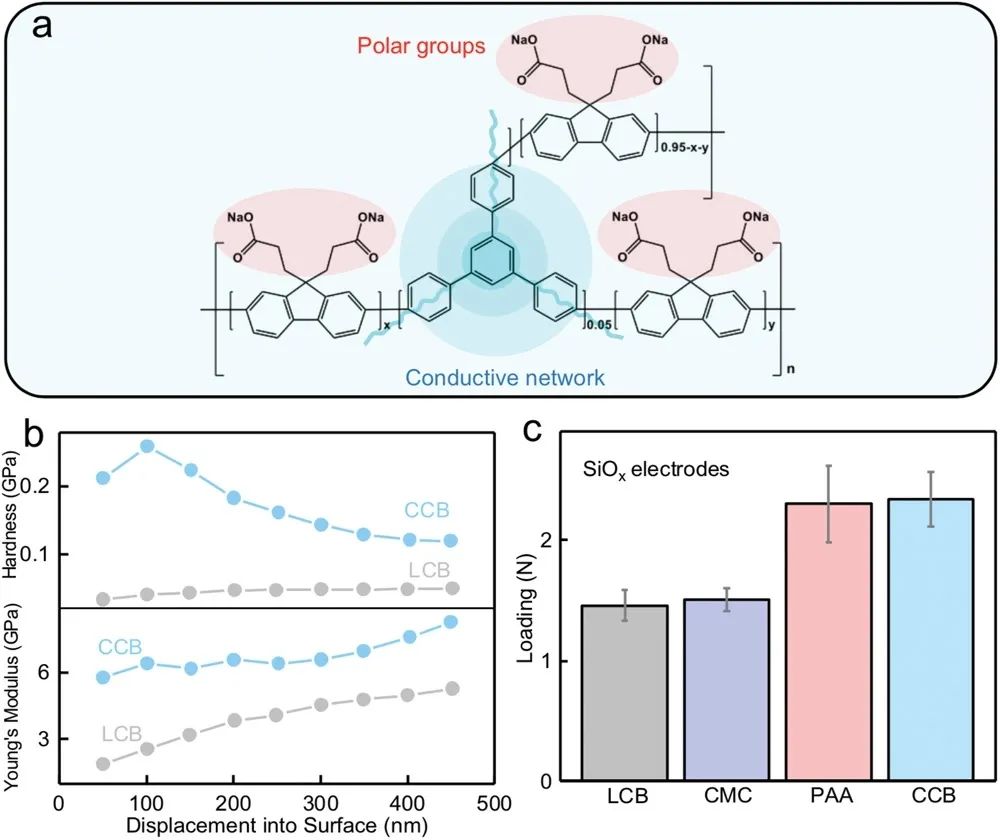

盡管硅基負極材料表現出高比容量，但其循環壽命很短。這是因為它們的體積變化會導致電極內導電網絡的崩潰。因此，如何在電化學過程中保持導電網絡的穩定仍是個挑戰。 針對這一突出問題，北京大學深圳研究生院潘鋒教授、楊盧奕副研究員 聯合英國帝國理工學院趙巖博士（共同通訊） x ）負極設計了一種聚芴型交聯導電粘結劑（CCB），以從兩個方面構建彈性分層導電網絡：一方面，表現出高電子導電性，除了初級導電網絡（例如導電碳）之外，CCB 還用作自適應次級導電網絡，促進分子水平上SiOx 更快的界面電荷轉移過程；另一方面，CCB 的交聯結構顯示出彈性的機械性能，防止電極在長時間循環過程中變形，以此保持主要導電網絡的完整性。
在CCB的幫助下，未經處理的微型SiOx 負極材料的分層導電網絡在長期循環過程中得到很好的保護，在0.8 A g-1 下循環250次后可提供2.1 mAh cm-2 的面積容量。本文提出的粘結劑設計策略為提高高容量硅基負極的循環穩定性提供了新的視角。
Constructing a Resilient Hierarchical Conductive Network to Promote Cycling Stability of SiOx Anode via Binder Design, Small 2021. DOI: 10.1002/smll.202102256 潘鋒教授成果斐然，非常高產！在此附上其近期（今年8、9月份）部分成果：
1. 潘鋒/林原Nano Energy：理解濃電解液中鋰離子熱力學和動力學行為以開發水系鋰離子電池 2. 潘鋒等Nano-Micro Lett.：氧缺陷β-MnO2@GO正極實現高倍率長壽命水系鋅離子電池 3. 潘鋒/謝琳等AEM：Al取代改性Li@Mn6超結構單元，提高無鈷富鋰正極的長循環性能 4. 潘鋒/楊盧奕/劉新華最新AFM：PIM-1用于實現高性能固態鋰硫電池 5. 潘鋒/尹祖偉Chem. Soc. Rev.: 電化學石英晶體微天平在電池研究中的應用 6. 潘鋒/楊盧奕Small Methods：抑制鋰硫電池多硫化物穿梭的多功能導電粘結劑
原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/809de6c4ba/
