吉泽明步下载,女朋友水太多进去就软了,成人片黄网站色大片免费

陸俊/張會剛/李愛東等Nano Lett.: 原位形成多環(huán)芳烴作為鋰金屬負極的人工雜化層

由于最高容量（3860 mAh g^-1）和最低還原電位（-3.04 V ），鋰金屬負極受到越來越多的關注。然而，不均勻的鋰沉積導致枝晶和低庫侖效率（CE），嚴重阻礙了其實際應用。

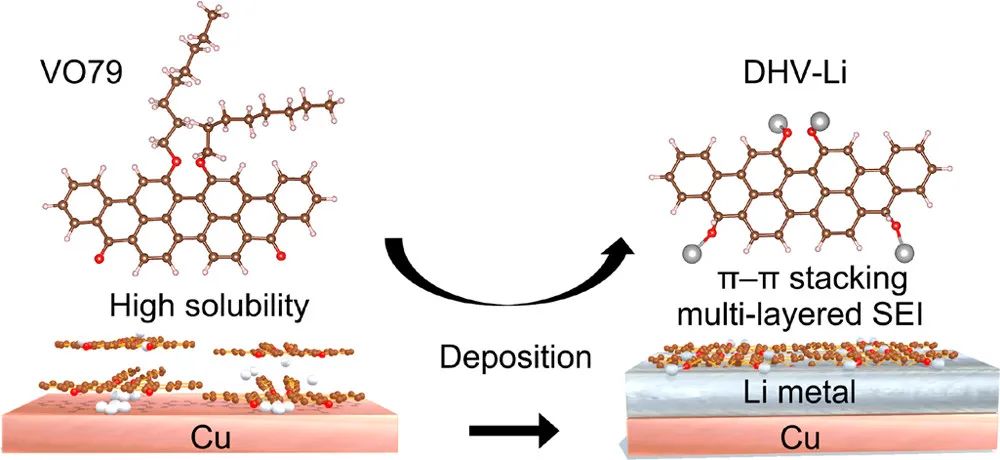

在此，南京大學張會剛教授、李愛東教授及美國阿貢國家實驗室陸俊研究員、Khalil Amine研究員等人提出了一種原位策略來形成多環(huán)芳烴 (PAH) 作為人工 SEI層。PAHs由sp²雜化碳的多個芳環(huán)組成，具有平面分子結(jié)構(gòu)，可以覆蓋鋰金屬表面形成人工SEI層。

具體而言，作者選擇二羥基紫蒽酮（DHV）作為構(gòu)建SEI的分子單元，因為DHV在其邊緣具有含氧官能團，可以連接到鋰金屬上產(chǎn)生DHV保護的鋰金屬（表示為DHV-Li）。在電解液中加入蒽酮紫-79（VO79），鋰金屬可以還原VO79且斷裂烷基鏈從而得到DHV-Li。得到的DHV分子和無機物雜化多層膜可以作為人工SEI提供機械支撐，抑制形成鋰枝晶。

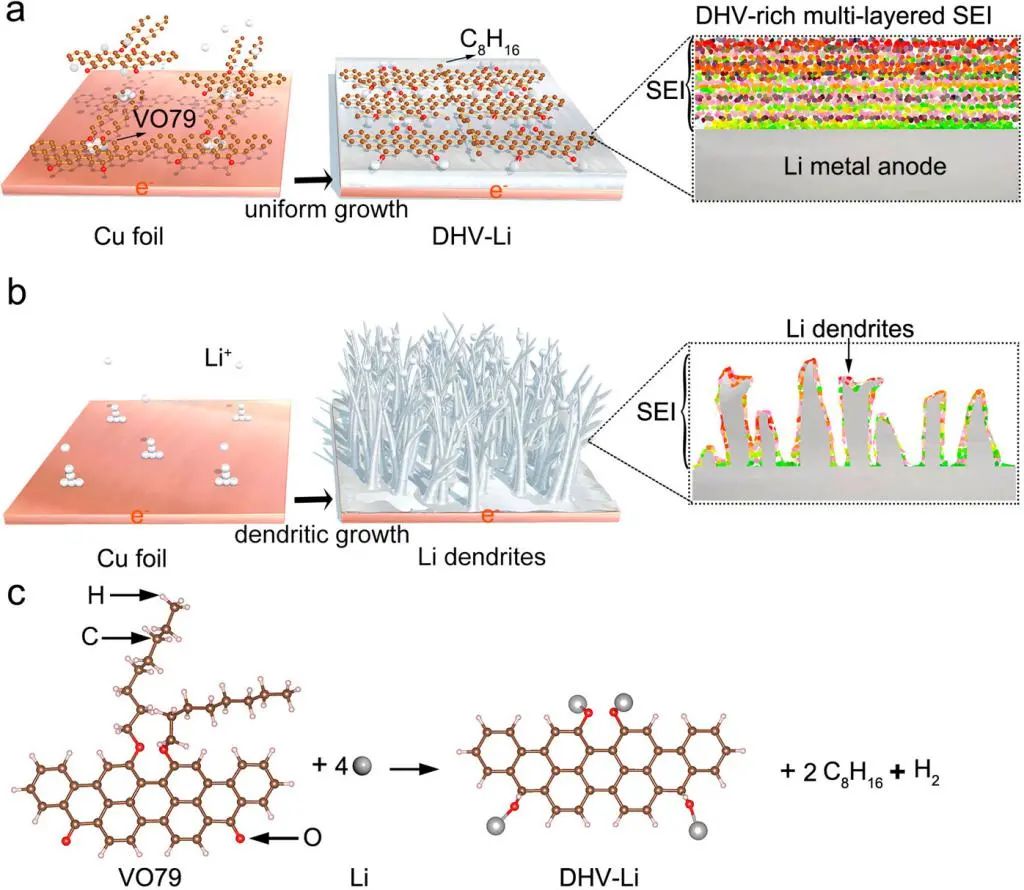

圖1. 鋰沉積過程和SEI形成示意圖

這種人工SEI極大地改善了鋰金屬負極的CE和循環(huán)性能。基于DHV保護的鋰金屬對稱電池可以在4 mA cm^-2和4 mAh cm^-2下循環(huán)1000 h，表現(xiàn)出優(yōu)異的循環(huán)性能，累積容量高達2000 mAh cm^-2。

進一步，以DHV保護的鋰金屬為負極，LiFePO₄為正極，在低N/P比為2的條件下，面積容量為2.8 mAh cm^-2的全電池可循環(huán)300次，每個循環(huán)衰減率為0.03%，CE為99.8%。優(yōu)異的電化學性能歸因于Li與VO79反應導致的原位SEI，這種原位策略適合鋰離子電池行業(yè)當前的技術，并為解決鋰枝晶和其他金屬負極問題開辟了機會。

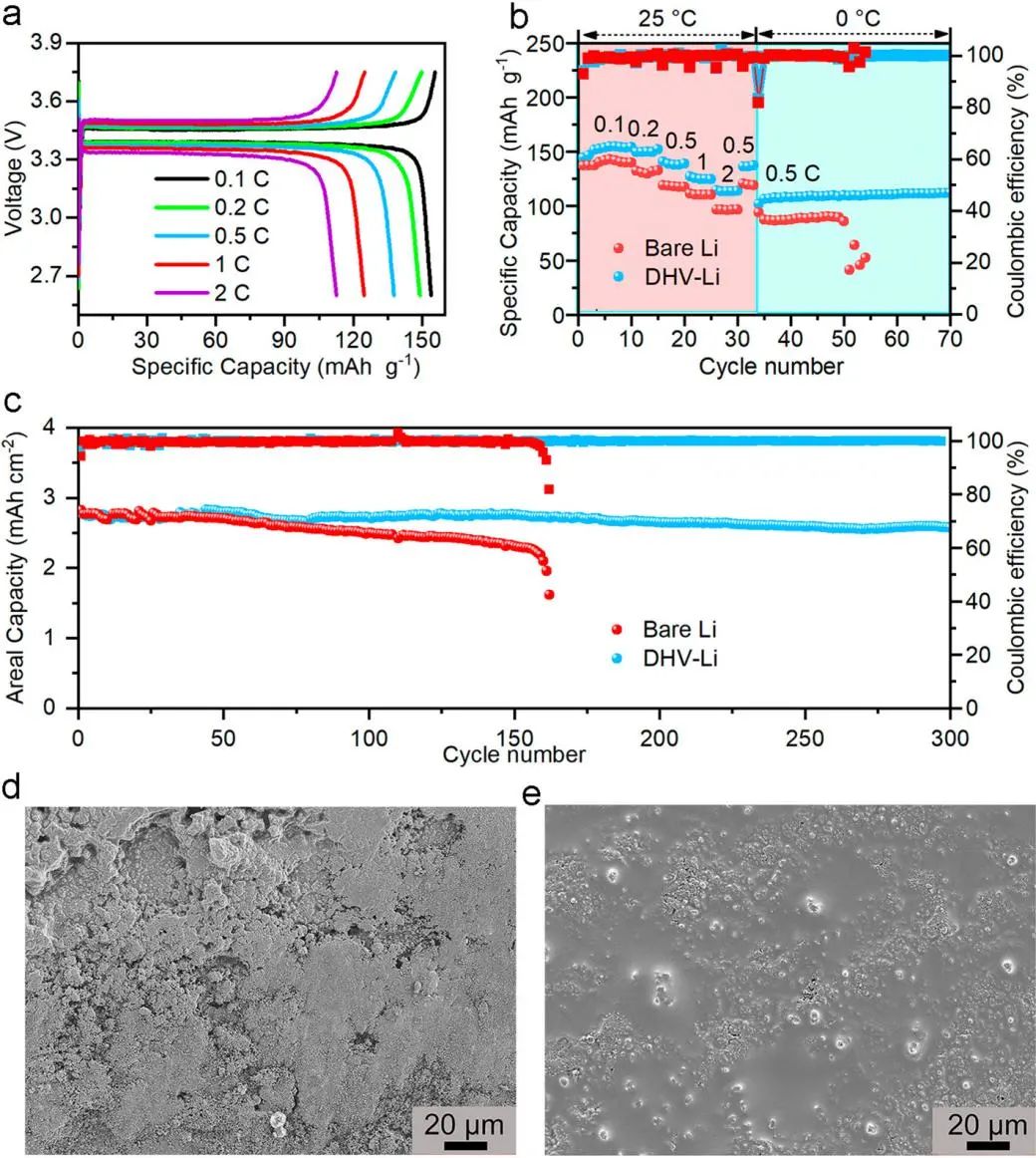

圖2. Li|LiFePO₄全電池的電化學性能

In Situ Formation of Polycyclic Aromatic Hydrocarbons as an Artificial Hybrid Layer for Lithium Metal Anodes, Nano Letters 2021. DOI: 10.1021/acs.nanolett.1c03624

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/dbcef66fd2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陸俊/張會剛/李愛東等Nano Lett.: 原位形成多環(huán)芳烴作為鋰金屬負極的人工雜化層

相關推薦
