欧洲熟妇色xxxxx欧美老妇伦 ,黄网地址,少女哔哩哔哩高清在线观看

項(xiàng)宏發(fā)AFM：原位構(gòu)筑人工混合SEI層，實(shí)現(xiàn)高性能SiOx負(fù)極！

SiO_x被認(rèn)為是下一代高能鋰離子電池有前景的負(fù)極材料，但其低初始庫(kù)侖效率（ICE）和不穩(wěn)定的固體電解質(zhì)界面（SEI）層，會(huì)導(dǎo)致全電池能量密度降低、循環(huán)壽命縮短、倍率性能變差，因此商業(yè)化進(jìn)程緩慢。

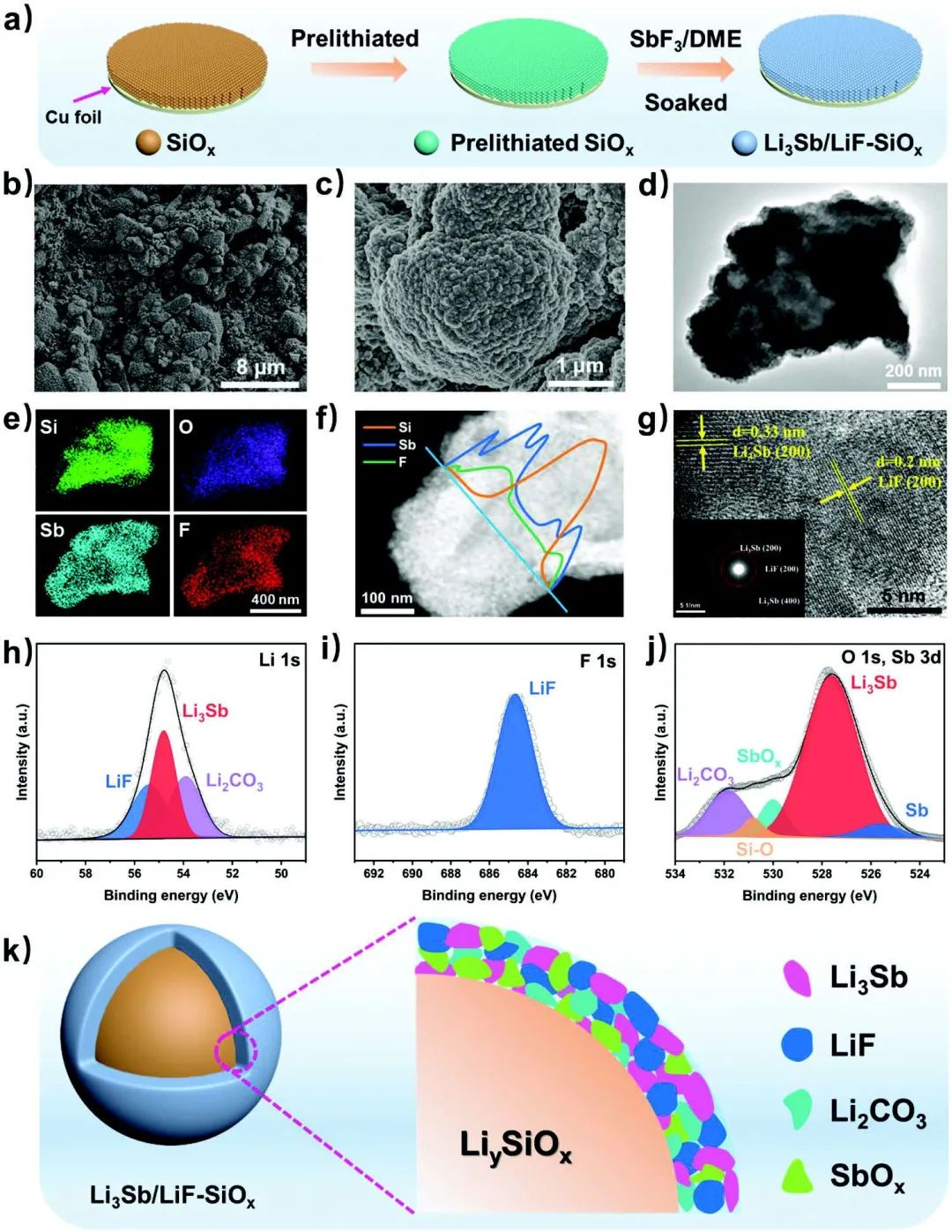

圖1 人工混合SEI層的構(gòu)建及表征

合肥工業(yè)大學(xué)項(xiàng)宏發(fā)等提出了一種新的策略，通過(guò)與SbF₃的自發(fā)化學(xué)反應(yīng)，在預(yù)鋰化SiO_x負(fù)極上原位構(gòu)建一個(gè)由LiF和Li₃Sb組成的人工混合SEI層。除了增加首效（ICE，94.5%）之外，預(yù)制的人工SEI層還具有長(zhǎng)期的循環(huán)穩(wěn)定性和增強(qiáng)的Li⁺傳輸能力，這使得改性SiO_x的容量保持和倍率能力得到了顯著的改善。

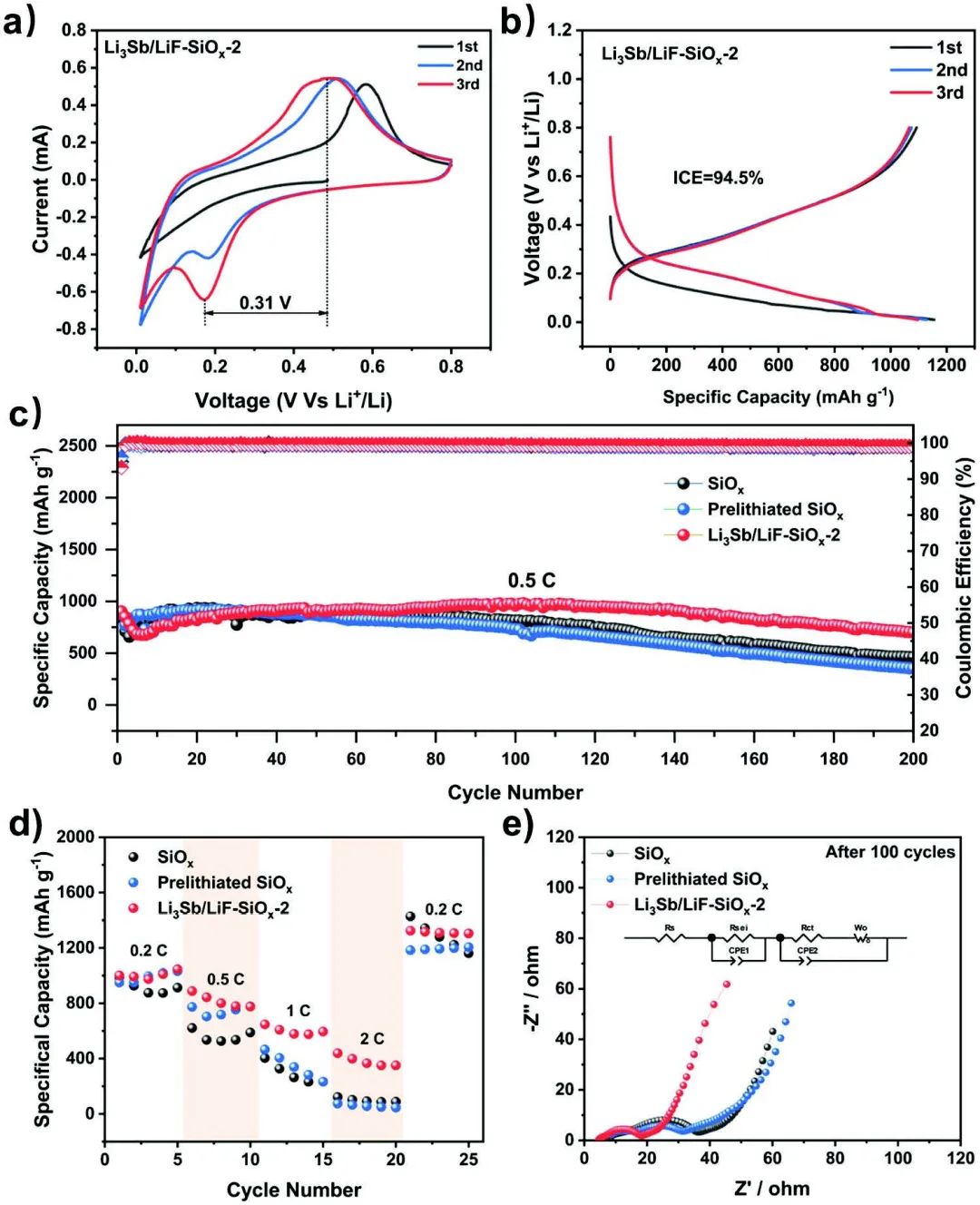

圖2 半電池性能

因此，Li₃Sb/LiF-SiO_x-2負(fù)極表現(xiàn)出卓越的電化學(xué)性能，在半電池中ICE達(dá)到94.5%，并且以0.5C循環(huán)200次后容量保持率達(dá)到77.4%。此外，Li₃Sb/LiF-SiO_x-2||NCM811全電池表現(xiàn)出86.0%的高ICE，能量密度為612.5 Wh kg^-1，在0.5C下循環(huán)100次后表現(xiàn)出高容量保持（86.6%）。這項(xiàng)研究為合理調(diào)控SiO_x的結(jié)構(gòu)和表面特性以加速利用高能量和長(zhǎng)壽命的LIBs提供了新的見(jiàn)解。

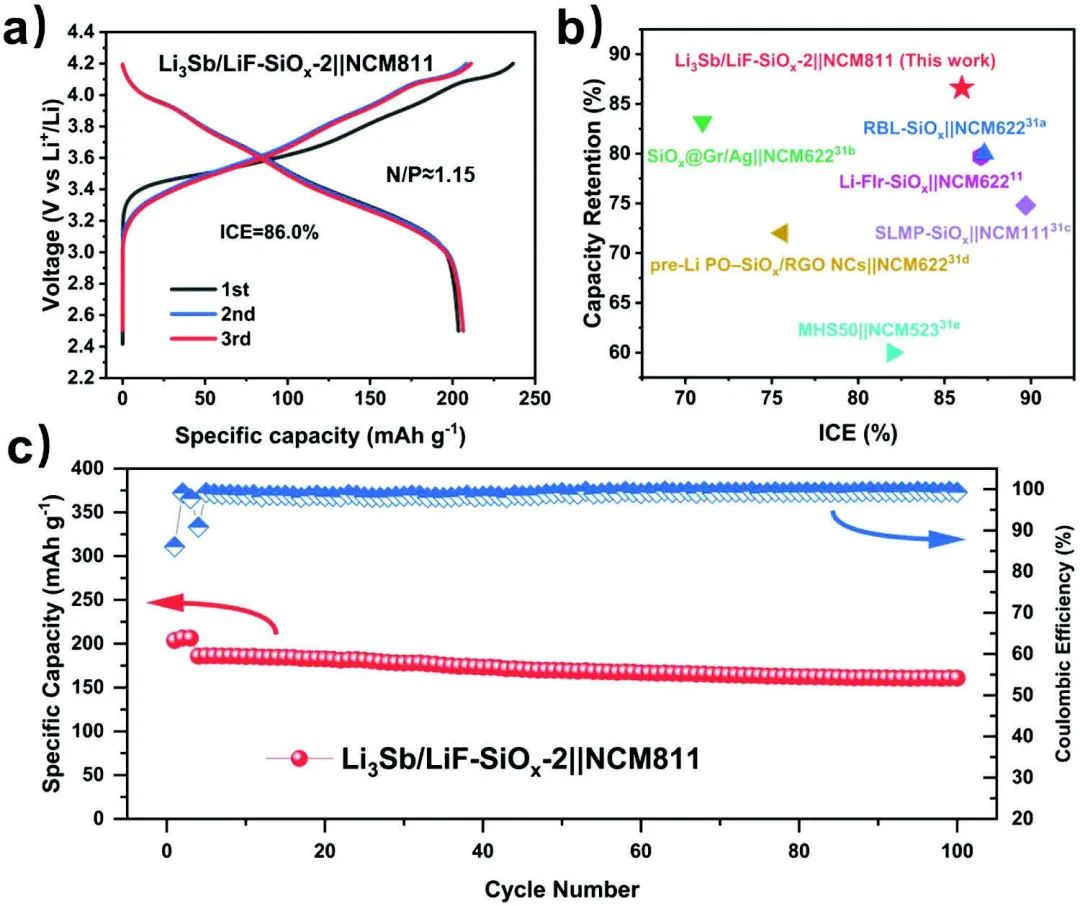

圖3 全電池性能

In Situ Artificial Hybrid SEI Layer Enabled High-Performance Prelithiated SiOx Anode for Lithium-Ion Batteries. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202303020

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/12/3672c10b4d/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

項(xiàng)宏發(fā)AFM：原位構(gòu)筑人工混合SEI層，實(shí)現(xiàn)高性能SiOx負(fù)極！

相關(guān)推薦
