改寫歷史，導“電”的沸石！

沸石在化學工業中被廣泛用作催化劑和吸附劑，但迄今為止，由于它們通常被認為是電子絕緣體，它們在電子設備中的應用一直受到極大阻礙。

吉林大學宋曉偉教授、于吉紅院士，中科院精密測量科學與技術創新研究院鄧風研究員等人基于光譜學、變溫電流電壓特性、光電效應和電子結構理論計算，首次證明了Na型ZSM-5沸石是一種超寬帶隙半導體，進一步揭示了導電沸石中的類似能帶的電荷輸運機制。Na-ZSM-5中電荷補償?shù)腘a⁺離子顯著降低了帶隙，影響了其態密度，使費米能級靠近傳導帶。

值得注意的是，與傳統半導體材料和導電金屬有機框架(MOF)相比，半導體Na-ZSM-5沸石首次應用于構建電傳導傳感器，該傳感器可以感知微量(77 ppb)的氨，具有前所未有的高靈敏度，以及可忽略不計的交叉靈敏度，并且在潮濕環境條件下具有高穩定性。電荷密度差表明，在 NH₃分子和Na⁺陽離子之間發生大量的電子轉移之間，從而產生電轉導化學傳感。這項工作開啟了沸石在傳感、光學和電子領域應用的新時代。

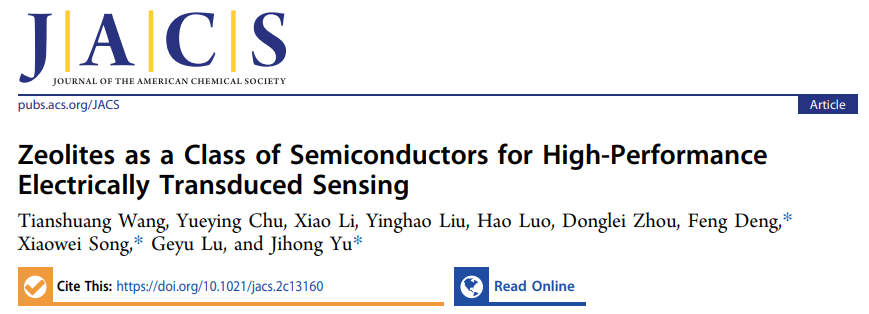

相關工作以《Zeolites as a Class of Semiconductors for High-Performance Electrically Transduced Sensing》為題在《Journal of the American Chemical Society》上發表論文。

值得注意的是，這也是于吉紅院士在《Journal of the American Chemical Society》上發表的第10篇研究論文。

圖1-1 Na-ZSM-5沸石的特性

以Na-ZSM-5型MFI沸石為例，通過觀察到的溫度依賴性直流電子電導率和紫外光響應，以及具有直接帶隙的可調電子結構，清楚地表明Na-ZSM-5沸石屬于超寬帶隙半導體，遵循類能帶電荷傳輸機制。值得注意的是，作者構建了基于單晶納米Na-ZSM-5 (Si/Al=9.8)沸石的高靈敏度、選擇性、穩定的氨化學傳感器(圖1)，該傳感器在傳統金屬氧化物和有機半導體、MXenes、導電金屬有機框架(MOFs)等中表現出了創紀錄的氨化學傳感性能。

HRTEM圖像和SAED圖案證實了納米Na-ZSM-5沸石具有單晶性質。通過優化Si/Al比，合成樣品中Si/Al最低、Na⁺含量最多的Na-ZSM-5具有最高的本征離子電導率，電化學阻抗譜(EIS)分析證實了這一點。

圖1-2 半導體特性分析

通過恒定直流電壓下的變溫電流強度與電壓(I-V)測量來分析電子傳導特性，其中，Na-ZSM-5沸石的I-V曲線與半導體行為很好匹配(圖2a)，并表現出典型肖特基勢壘二極管的特征，反映了鋁電極與沸石之間形成了金屬-半導體肖特基結。I-V曲線表明，當直流電壓高于擊穿電壓即閾值電壓(V_TH)時，Na-ZSM-5沸石具有電子傳導性能。值得注意的是，在相同直流偏置電壓下，Na-ZSM-5 (Si/Al=9.8)沸石的電流強度最高，導電能力最好，V_TH值最低。研究了Na-ZSM-5沸石在不同操作溫度下的I-V曲線。可以發現，隨著工作溫度的升高，正向特性曲線逐漸左移，說明溫度的升高可以進一步誘導V_TH的降低，導致電子電導率增加。

采用DFT計算研究了其電子結構，以Si/Al比分別為15、23和47的半導體Na-ZSM-5結構優化模型為基礎。圖2e顯示了Na-ZSM-5 (Si/Al=15)的能帶結構，包括相應的投射態密度(PDOS)，揭示了直接帶隙為4.8 eV的半導體行為。對于Na-ZSM-5 (Si/Al=23)，計算的直接帶隙增加到約4.9 eV，對于Na-ZSM-5 (Si/Al=47)，直接帶隙進一步增加到約5.2 eV。計算表明，Si/Al比的降低和Na⁺陽離子含量的增加會導致帶隙的縮小。

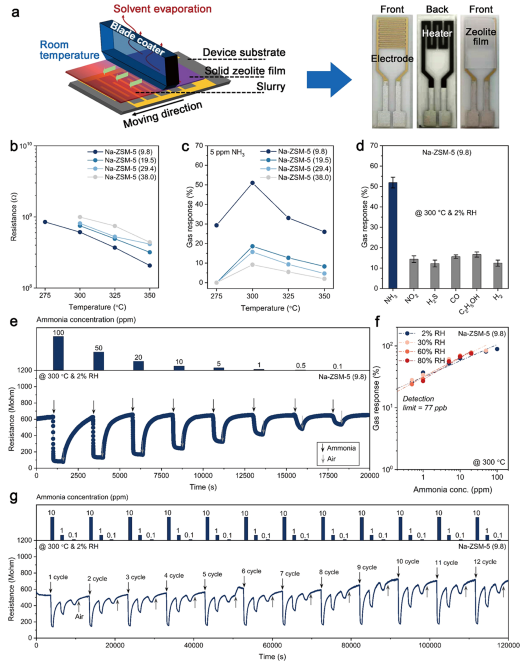

圖1-3 基于半導體沸石的氣體傳感器的設計與表征

為了證明半導體沸石在電子器件中應用的優越性，例如電轉導傳感器，構建了基于Na-ZSM-5和Na-MTW沸石的化學氣體傳感器。如圖3b所示，Na-ZSM-5沸石基氣體傳感器的電阻隨著工作溫度的升高而降低，Na-ZSM-5(9.8)沸石基氣體傳感器具有最低的直流電阻。在以往關于導電沸石的報道中，從未報道和觀察到沸石的大范圍溫控直流電阻特性。

由于沸石具有豐富的酸位點和超高的比表面積，有利于氨吸附，因此考慮將半導體沸石用于構建氣敏傳感器，應用于NH₃檢測。如圖3c所示，響應隨溫度的變化曲線均為典型的“火山”型，即NH₃傳感器的響應隨工作溫度的變化而變化，所有Na-ZSM-5(9.8-38.0)沸石基氣體傳感器均可在300℃的最佳工作溫度下工作。因此，工作溫度在調節半導體沸石型氣體傳感器直流電阻和提高NH₃響應方面起著重要作用。

值得注意的是，Na-ZSM-5(9.8)沸石基氣體傳感器對5 ppm NH₃的響應最高，表明降低Si/Al比有助于提高傳感性能。為了檢驗Na-ZSM-5(9.8)沸石基傳感器用于呼氣分析的潛力，測量了該傳感器暴露于各種干擾氣體的氣體響應(圖3d)。值得注意的是，Na-ZSM-5(9.8)沸石基傳感器對NH₃的選擇性優于其他可能的干擾氣體(如NO₂、H₂、H₂S、CO和C₂H₅OH)。

圖1-4?電傳導化學傳感機制

本文揭示了Na型ZSM-5 (MFI)沸石屬于一類超寬帶隙半導體，具有溫度依賴性電子導電性和紫外光電響應行為。納米單晶Na-ZSM-5 (Si/Al=9.8)在300℃時具有良好的電子傳導性能，導電性可達10^-7?S cm^-1。此外，在導電沸石中還發現了類似能帶的電荷傳輸機制。顯然，通過調整半導體Na-ZSM-5中電荷補償?shù)腘a⁺離子含量，從而能夠調整電子能帶結構。單晶納米級Na-ZSM-5沸石為基礎的電轉導傳感器具有出色的靈敏度，具有超低的NH₃檢測限(77 ppb)，以及可忽略的濕度干擾和顯著的穩定性，其性能超越了目前基于傳統金屬氧化物，有機半導體，MXenes和導電MOF的傳感器。

對半導體型Na-ZSM-5分子篩的原位FTIR光譜研究和理論計算表明，隨著骨架Si/Al比的降低，與電荷補償型Na⁺陽離子相關的大量Lewis酸位點增強了氨吸附，從而導致氨中氮原子與骨架外的Na⁺陽離子之間發生電子轉移，從而增強了對NH₃的選擇性檢測。這項工作將沸石的應用從傳統的石化工業擴展到微電子工業，這將使下一代基于半導體沸石的電子器件的發展成為可能。

Zeolites as a Class of Semiconductors for High-Performance Electrically Transduced Sensing，Journal of the American Chemical Society，2023.

https://pubs.acs.org/doi/10.1021/jacs.2c13160

時隔一日，再發JACS！

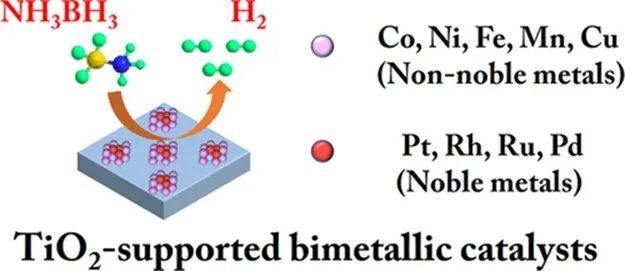

氨硼烷(AB)是一種很有前途的化學儲氫材料。然而，開發高效、經濟、穩定的AB水解制氫催化劑仍然是其實現實際應用的瓶頸。

蘇州大學鮑曉光教授、孫啟明教授，吉林大學于吉紅院士等人采用逐步還原策略，開發出一系列負載小尺寸和高分散的雙金屬物種的金屬氧化物催化劑。相對于其他非貴金屬物種，Co物種的引入可以顯著且普遍地促進各種貴金屬(如Pt、Rh、Ru、Pd)在AB水解反應中的催化活性。優化后的Pt_0.1%Co_3%/TiO₂催化劑具有超高的AB水解產氫速率，在298 K條件下的TOF值為2250 mol_H2?mol_Pt^-1?min^-1。該TOF值分別是單金屬Pt/TiO₂催化劑和商用Pt/C催化劑的10倍和15倍左右。

DFT計算表明，Pt與CoO物種的協同作用能顯著促進水分子的化學吸附和解離，加速AB水解生成H₂。值得注意的是，具有代表性的Pt_0.25%Co_3%/TiO₂催化劑表現出優異的穩定性，在室溫下達到了創紀錄的轉化頻率。所設計的催化劑具有優良的催化性能、優越的穩定性和低廉的成本，為其在化學儲氫中的實際應用開辟了新的前景。

相關工作以《Cobalt-Promoted Noble-Metal Catalysts for Efficient Hydrogen Generation from Ammonia Borane Hydrolysis》為題在《Journal of the American Chemical Society》上發表論文。

圖2-1?TiO₂負載雙金屬催化劑的制備與結構表征

本文采用逐步還原法制備了一系列TiO₂負載雙金屬催化劑。如圖1A所示，非貴金屬陽離子(如Co、Ni、Fe、Mn、Cu等)首先沉積在商用的TiO₂表面，并被NaBH₄水溶液還原。隨后，貴金屬物種(如Pt, Rh, Ru和Pd)被引入到合成體系中。它們被非貴金屬吸附并初步還原。最后加入NaBH₄溶液，使雙金屬組分完全還原。得到的樣品命名為X_a%Y_b%/TiO₂，其中X和Y分別代表貴金屬和非貴金屬，a%和b%代表相應金屬在初始合成體系中的質量百分比。這種逐步還原的方法可以最大限度地使貴金屬暴露在雙金屬種的外表面，并改善雙金屬種之間的相互作用。

圖2-2 光譜表征

通過對Pt_0.25%/TiO₂、Co_3%/TiO₂和Pt_0.25%Co_3%/TiO₂進行XPS分析，確定金屬物種的化學成分和電子狀態。XPS結果表明，部分電子可能從Pt轉移到Co原子，進一步證實了Pt-Co雙金屬物種的形成以及Pt和Co原子之間的相互作用。

為了進一步提供金屬物種的原子結構和電子性質，研究了Pt_0.25%/TiO₂、Co_3%/TiO₂和Pt_0.25%Co_3%/TiO₂的XANES和EXAFS譜圖。由于形成了小顆粒尺寸的形成以及Pt和Co物種或TiO₂載體之間的強相互作用，導致Pt原子氧化態的增加。值得注意的是，Pt_0.25%Co_3%/TiO₂的白線強度高于Pt_0.25%/TiO₂，這表明電子從Pt轉移到Co原子形成了缺乏電子的Pt物種，與XPS結果一致。Co_3%/TiO₂和Pt_0.25%Co_3%/TiO₂的Co的K邊XANES光譜與CoO相似，表明Co_3%/TiO₂和Pt_0.25%Co_3%/TiO₂樣品中的Co大部分以CoO的形式存在。

圖2-3 AB水解生成H₂的催化活性

TiO₂負載的各種Pt基雙金屬催化劑(Pt負載0.25%，非貴金屬負載3%)對AB水解反應的催化性能如圖3A所示。在所有Pt基催化劑中，Pt_0.25%Co_3%/TiO₂催化劑AB水解生成H₂的速率最佳，以100% AB轉化率下Pt原子總量計算，其TOF值為1530 mol_H2?mol_Pt^-1?min^-1(圖3B)，分別比Pt_0.25%/TiO₂催化劑和商用Pt/C催化劑高約7倍和10倍(圖3C)。相比之下，Co_3%/TiO₂對H₂生成幾乎沒有活性，這表明Pt物種是AB水解的活性來源。上述結果表明，作為啟動子的Co在增強AB水解的催化活性方面起著重要作用。

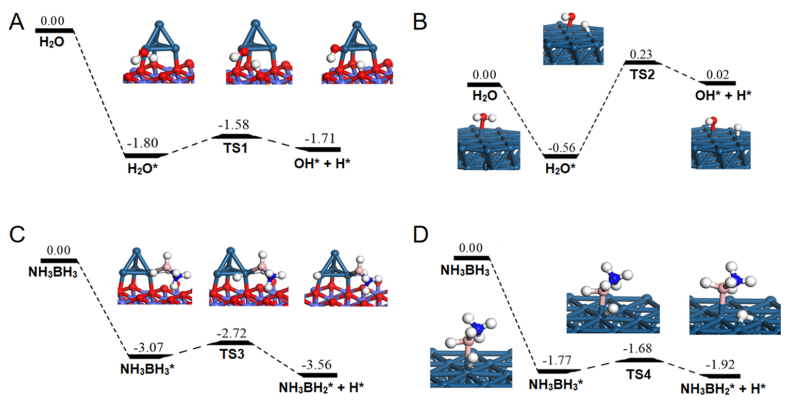

圖2-4 DFT計算

為了對雙金屬體系催化AB水解的機理有更深入的了解，進行了DFT計算。采用CoO(111)模型負載的Pt₄團簇，記為Pt₄@CoO(111)，來模擬催化劑。根據Bader電荷分析，從Pt₄到CoO(111)表面有1.19 e電荷轉移，導致Pt團簇在界面區域顯示缺電子態，這與XPS和XANES的結果一致。首先，在Pt₄@CoO(111)催化劑模型上評估了水的解離性。

通過H₂O··Pt相互作用和O–H···O 氫鍵與CoO(111)表面的相互作用，該催化劑模型對水有良好的化學吸附，放熱為1.80 eV。隨后考慮了水的解離，預測該步驟的激活勢壘為0.22 eV。為了進行比較，還考慮了Pt(111)模型上可能存在的水解離。計算結果表明，水在Pt(111)模型上的化學吸附模式僅放熱0.56 eV。然而，Pt(111)模型計算的水解離的活化勢壘(0.79 eV)遠高于Pt₄@CoO(111)模型。Pt₄@CoO(111)模型在驅動水解離方面的優越催化性能可能是Pt₄與CoO(111)模型的協同作用所致。

Cobalt-Promoted Noble-Metal Catalysts for Efficient Hydrogen Generation from Ammonia Borane Hydrolysis，Journal of the American Chemical Society，2023.

https://pubs.acs.org/doi/10.1021/jacs.3c00047
