日本特黄特黄刺激大片,亚洲熟妇色xxxxx欧美老妇y,国产农村妇女作爱视频播放

由于其低成本和高安全性，水系鋅離子電池被認(rèn)為是固定儲能系統(tǒng)的理想候選者。然而，鋅很容易長成枝晶，從而導(dǎo)致電池循環(huán)性能有限和快速失效。

沙特阿卜杜拉國王科技大學(xué)Husam N. Alshareef等提出了一種緩解這種枝晶問題的新策略，其中采用選擇性極化的鐵電聚合物材料（聚（偏二氟乙烯-三氟乙烯）（P（VDF-TrFE）））作為鋅負(fù)極上的表面保護(hù)層。

圖1 裸鋅和涂層鋅上的鋅沉積行為示意圖

由于直流極化過程可以改變聚合物分子的偶極方向，作者選擇性地調(diào)節(jié)極化方向，并將鐵電聚合物的負(fù)偶極中心賦予電解質(zhì)側(cè)表面。

這種保護(hù)層可以在聚合物涂層和鋅金屬之間提供內(nèi)部靜電場，在聚合物涂層表面誘導(dǎo)局部集中的鋅離子，從而使鋅沿涂層表面水平生長。

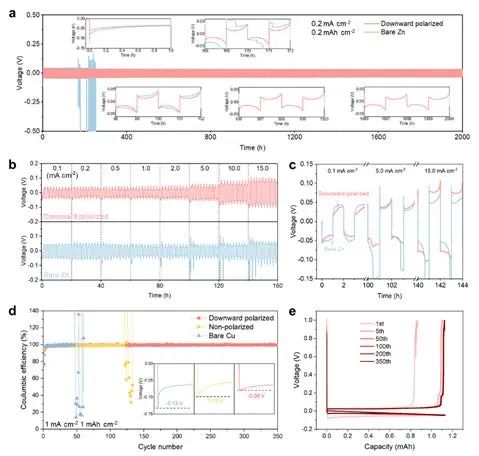

圖2 Zn|Zn電池和Zn|Cu電池的電化學(xué)性能

因此，采用這種負(fù)極的對稱鋅電池在0.2 mA cm^-2和0.2 mAh cm^-2下循環(huán)壽命長達(dá)2000小時，并且具有高達(dá)15 mA cm^-2的高倍率性能。

此外，基于該負(fù)極的全電池（包括Zn-MnO₂電池和鋅離子電容器）已被證明。這項(xiàng)工作為從晶體學(xué)角度保護(hù)鋅金屬負(fù)極提供了一種新的解決方案。

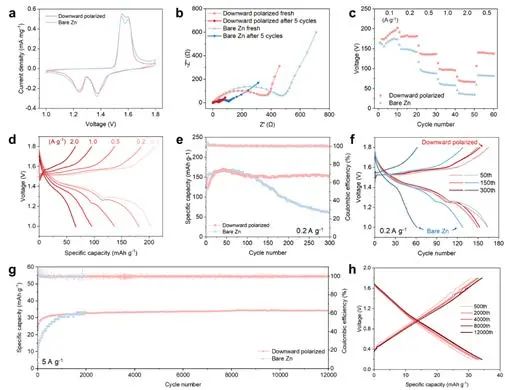

圖3 全電池性能

Controlled Deposition of Zinc Metal Anodes via Selectively Polarized Ferroelectric Polymers. Advanced Materials 2021. DOI: 10.1002/adma.202106937

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/12/b4b4c1b046/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
