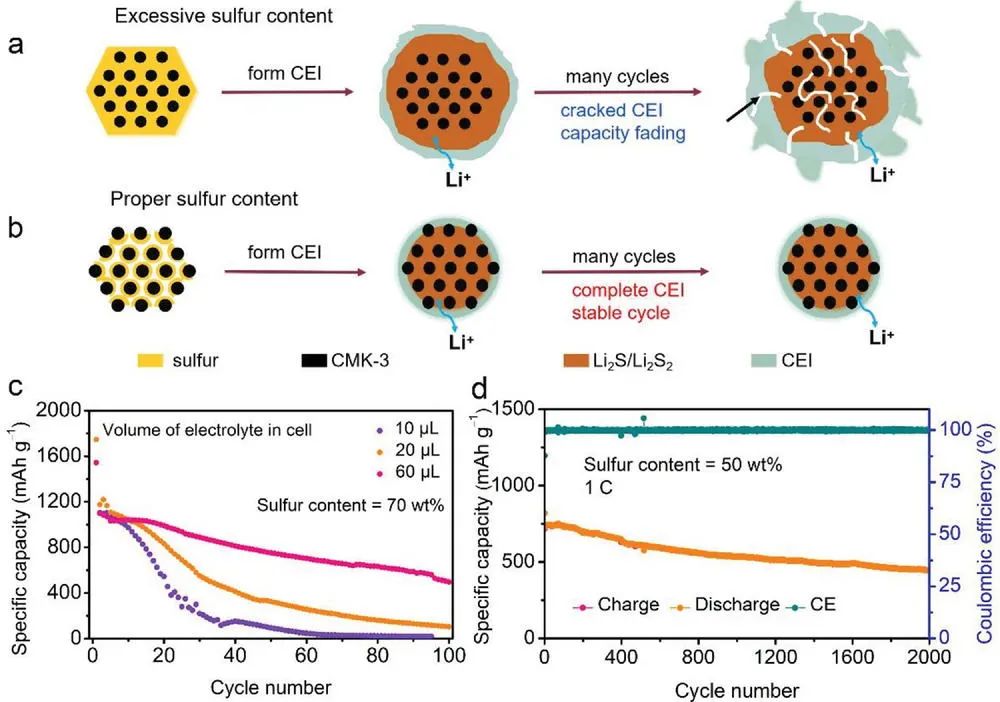

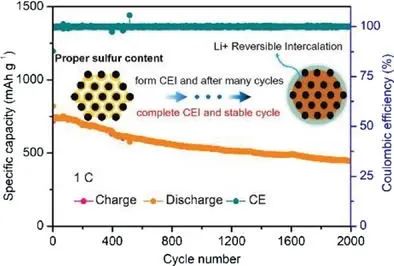

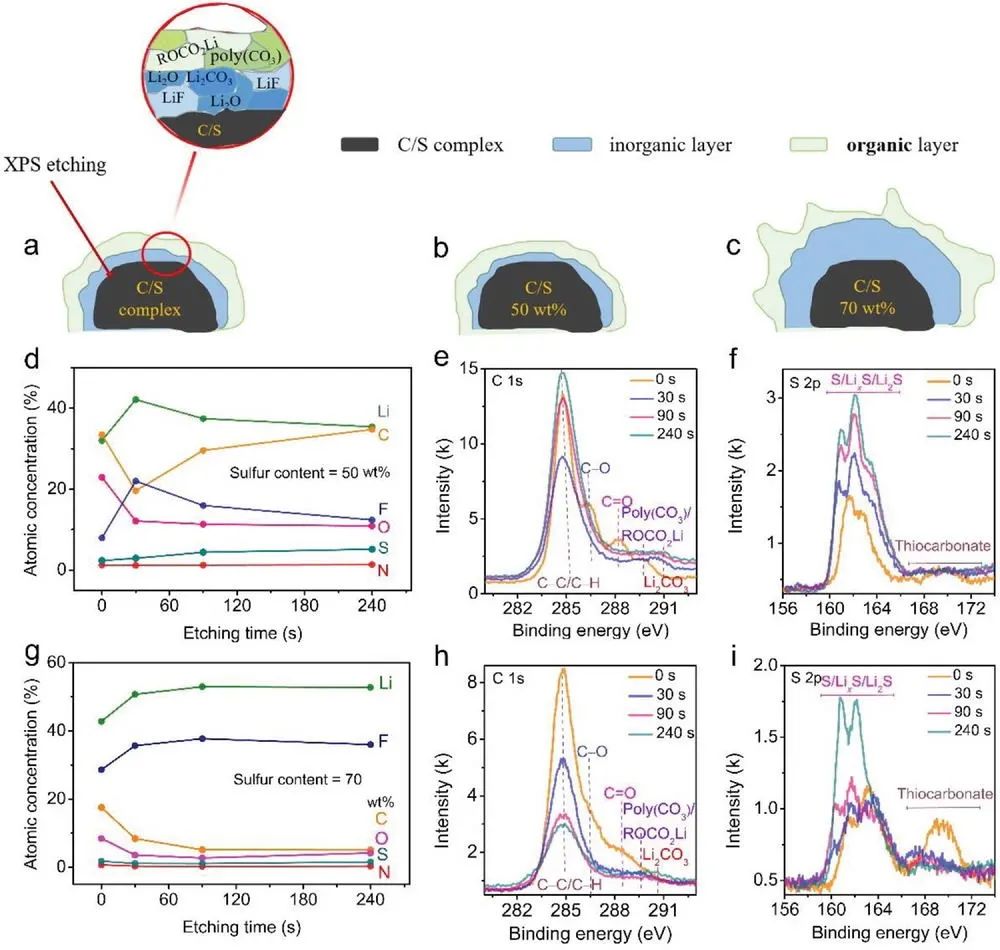

硫正極表面形成的正極電解液界面(CEI)在決定鋰硫電池能否通過固相轉(zhuǎn)化反應(yīng)發(fā)揮作用方面起著至關(guān)重要的作用,可以有效地抑制多硫化物(LiPSs)的溶解。然而,目前對于鋰硫電池CEI的演變和失效機制缺乏系統(tǒng)的研究。在此,華中科技大學(xué)黃云輝教授、李真教授等人發(fā)現(xiàn)形成的CEI完整性與硫的含量和電解液的量密切相關(guān)。盡管CEI可以完全抑制LiPSs的溶解,但在重復(fù)的鋰化/脫鋰過程中,固-固雙相轉(zhuǎn)化(S-Li2S)仍然會帶來連續(xù)的體積膨脹和收縮。當(dāng)還原產(chǎn)物的體積 (Li2S/Li2S2) 大于硫主體的最大體積時,由于活性材料的體積膨脹應(yīng)力,形成的CEI會破裂。裂解的CEI導(dǎo)致電解液的不斷分解和活性材料的消耗,這可能會加速電化學(xué)性能的下降。圖1. 不同硫含量形成的CEI的XPS表征因此,為了通過固相轉(zhuǎn)化實現(xiàn)延長的循環(huán)穩(wěn)定性,硫的含量和主體的內(nèi)部空間應(yīng)該很好地匹配。基于上述理解,組裝的硫(50 wt%)-石墨全電池提供819 mAh g-1的初始可逆放電容量并在1 C時2000次循環(huán)后保留445 mAh g-1,每循環(huán)衰減率僅為0.03%,庫倫效率始終保持≈100%。當(dāng)硫含量為60 wt% 時,含硫量為4.3 mg cm-2且貧電解液(E/S = 3 μL mg-1)的電池可提供7.4 mAh cm-2的高初始面積容量并在1/20 C下經(jīng)過13個循環(huán)后仍保持4.3 mAh cm-2。該工作揭示了鋰硫電池固相轉(zhuǎn)化反應(yīng)的失效機理,為設(shè)計長壽命高硫正極材料提供啟發(fā)。圖2. 硫正極經(jīng)歷固-固雙相轉(zhuǎn)化示意圖及鋰硫電池的循環(huán)性能Insight into the Fading Mechanism of the Solid-Conversion Sulfur Cathodes and Designing Long Cycle Lithium-Sulfur Batteries, Advanced Energy Materials 2021. DOI: 10.1002/aenm.202102774
