亚洲精品愉拍自偷一区二区三区,无套内谢少妇毛片a片樱花,性欧美牲交xxxxx视频

王磊/賴建平Small: 無溶劑微波超快速合成致密超精細Pt-鑭系元素@KB作為高效析氫電催化劑

目前，通過簡單的方法合成具有優異活性、比活性和穩定性的難熔Pt基電催化劑仍然是一個巨大的挑戰。

青島科技大學王磊、賴建平等報道了一種簡單且超快的無溶劑微波策略，制備一系列Pt-鑭系元素@Ketjen Black(PtM@KB，M = La、Gd、Tb、Er、Tm和Yb)催化劑用于電催化HER。

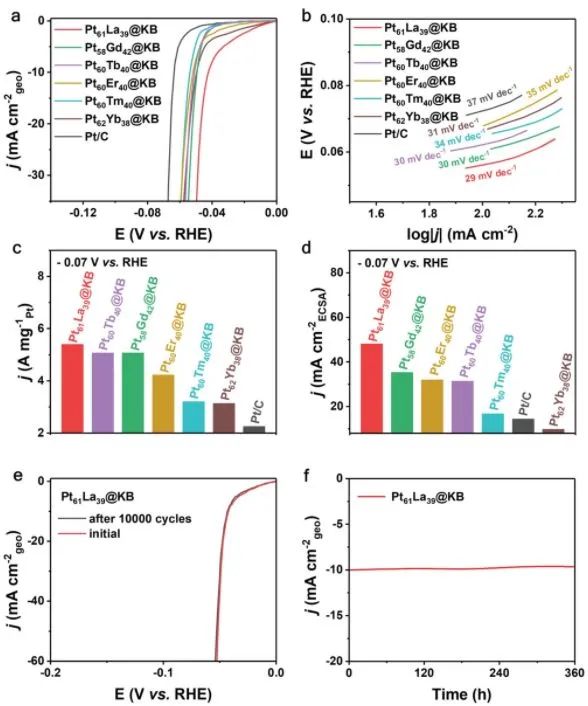

得到優化的Pt₆₁La₃₉@KB具有出色的析氫反應(HER)活性，在0.5 M H₂SO₄溶液中具有38 mV (10 mA cm^-2)的低過電位和44.13 s^-1 (100 mV)的高TOF值，并在1.0 M KOH溶液中表現出優異的性能。

該方法也可用于直接在碳布(CC)上生長催化劑，PtLa@CC在0.5 M H₂SO₄中顯示出99 mV (1000 mA cm^-2)的過電位，并且反應500小時后仍保持活性。

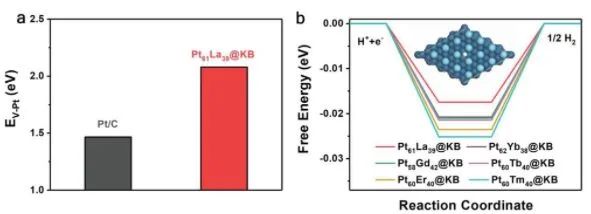

Ketjen Black作為一種良好的碳載體，具有較大的比表面積，可以很好地分散活性位點，也有助于提高催化劑的導電性，促進HER反應。DFT計算表明，在反應條件下，Pt基催化劑的耐久性主要是由于Pt原子溶解成Pt²⁺離子。

隨著Pt原子的溶解，由于表面缺陷上較低的氧化動力學障礙，缺陷在表面上加速金屬腐蝕。PtLa@KB的Pt原子空位形成能較高有助于提高耐久性，ΔG_H*的最佳值有利于更高的HER活性。

Superfast synthesis of densely packed and ultrafine Pt-lanthanide@KB via solvent-free microwave as efficient hydrogen evolution electrocatalysts. Small, 2021. DOI: 10.1002/smll.202102879

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/12/d642c57df9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王磊/賴建平Small: 無溶劑微波超快速合成致密超精細Pt-鑭系元素@KB作為高效析氫電催化劑

相關推薦
