目前，鉑(Pt)被認為是析氫反應(HER)的最先進的電催化劑，目前人們仍在努力提高Pt催化劑的利用率和催化效率。最近發現，Pt-氧(O)鍵的存在將提高催化活性，甚至優于Pt⁰在商業Pt/C中的催化活性。為了揭示Pt-O鍵在催化過程中所起到的作用，有必要獲得一種特征性的Pt-O材料作為模型催化劑來建立Pt-O結構與催化活性之間的關系。

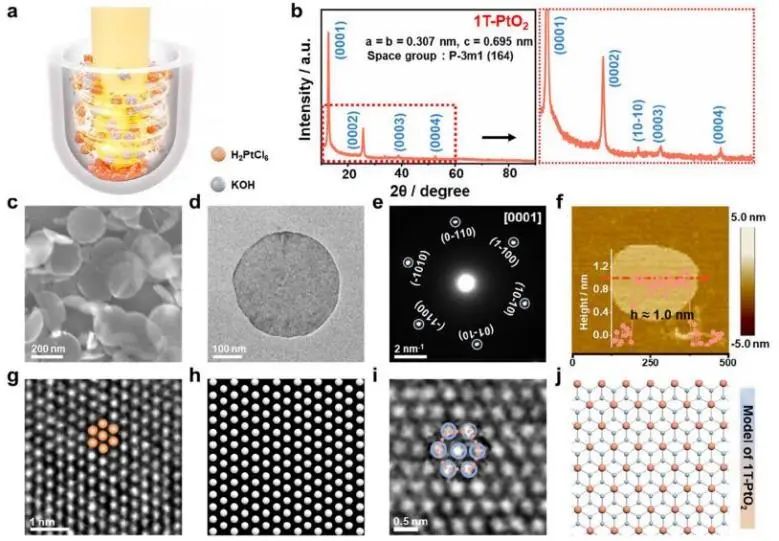

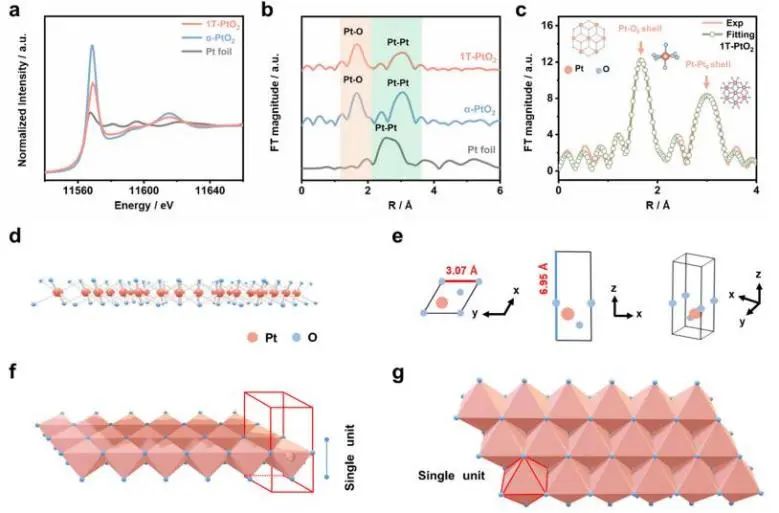

近日，蘇州大學康振輝、邵名望和劉陽等采用熔融堿機械化學方法合成了一種1T相鉑氧化物(1T-PtO₂)，它具有由邊共享的[PtO₆]八面體組成的氧-鉑-氧(O-Pt-O)單分子膜。

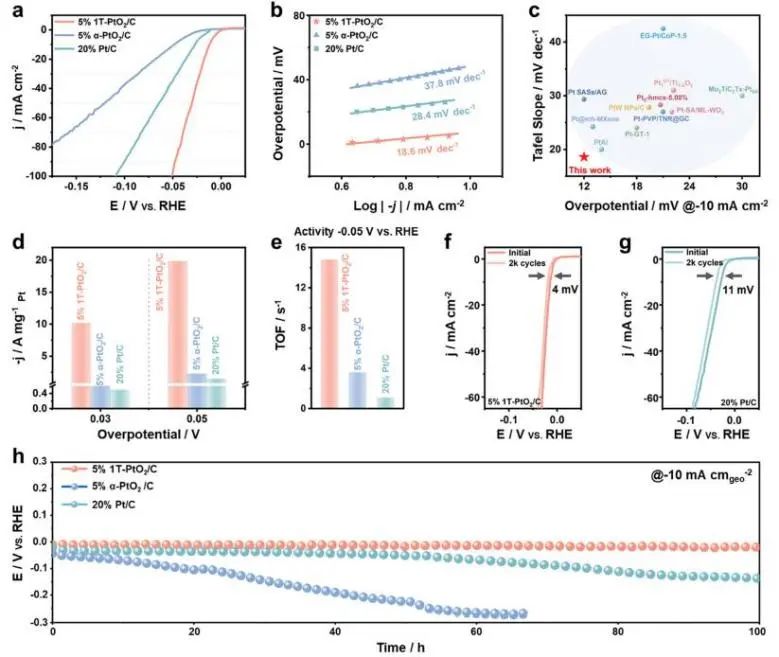

通過將1T-PtO₂負載在不同量的碳粉上形成復合催化劑，評估了1T-PtO₂的HER性能。在酸性介質中，最優的5wt.% PtO₂在?10 mA cm^?2電流密度下的HER過電位為12 mV，Tafel斜率極為18.6 mV dec^?1，顯著低于20% Pt/C(28 mV，28.4 mV dec^?1)；5wt.% PtO₂/C的交換電流密度為?2.33 mA cm^?2，表明其具有優異的內在電催化活性。

此外，該催化劑進行了2000次CV測試，反應后其在?10 mA cm^?2電流密度下的過電位僅增加4mV，并且形貌和結構未發生明顯變化。

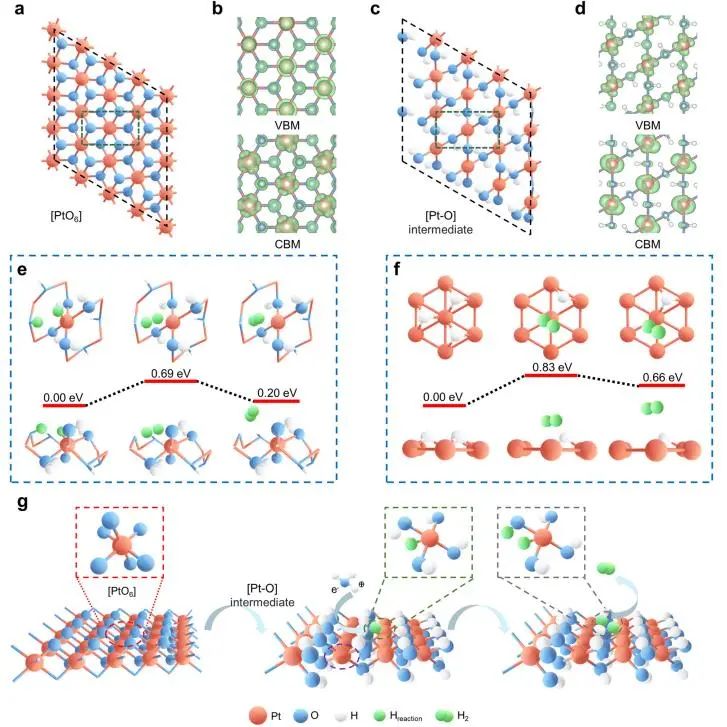

實驗結果和理論計算表明，在酸性HER反應中，原位生成的[Pt-O]中間體是真正的活性中心；只有當電壓等于或小于-0.5 V時，1T-PtO₂才能完全還原為[Pt-O]中間體。并且，在此條件下，[Pt-O]中間體不能保持穩定，并迅速轉化為Pt⁰，導致催化活性下降。

此外，對于[Pt-O]中間態，質子很容易攻擊中心的Pt以形成Pt-H態，然后被吸附的H可以很容易地與鄰近的O上的任何H原子結合形成H₂。綜上，該項工作所提出的1T-PtO₂模型催化劑和Pt-O活性中心，為Pt基電催化劑的設計和制備提供了理論指導。

Metastable-Phase Platinum Oxide for Clarifying the Pt–O Active Site for the Hydrogen Evolution Reaction. Energy & Environmental Science, 2023. DOI: 10.1039/D2EE03351H
