2022国产精品自在线拍国产,日本人xxxx倣爱xxxx,99精品欧美一区二区三区

鋰硫電池（LSBs）的實際應用仍然受到硫正極上多硫化鋰（LiPSs）穿梭效應和鋰負極上不可控的鋰枝晶生長的限制。

山東大學熊勝林、奚寶娟等通過一步模板自犧牲方法設計了分布良好WSe₂薄片修飾的N摻雜石墨烯（WSe₂/NG），用作鋰硫電池鋰負極和硫正極的雙功能主體材料。

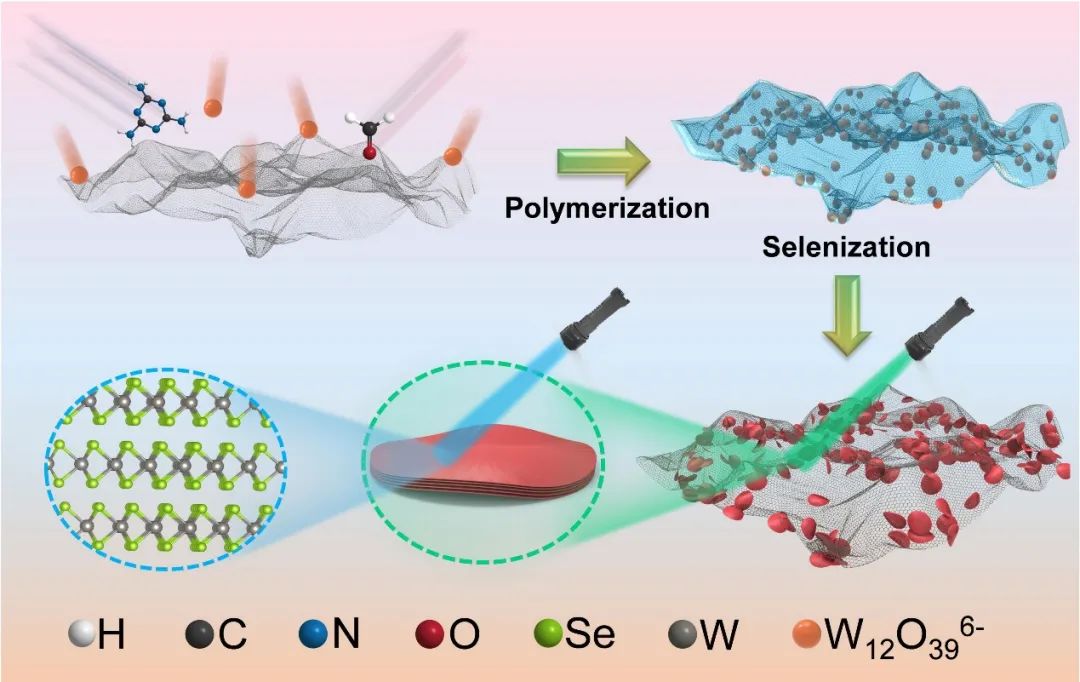

圖1 WSe₂/NG的合成示意圖

這種精心設計的合成方法使所構建的WSe₂超薄薄片具有很少的層數和理想的碳基質耦合，這有利于暴露更多的邊緣位點并降低電荷轉移的阻力。在密度泛函理論(DFT)計算和綜合實驗分析的指導下，WSe₂薄片具有優異的親鋰和親硫特性，可作為S氧化還原催化劑和Li沉積調節劑，用于高效的Li-S電化學。

當用作鋰主體時，WSe₂/NG有利于鋰的吸附和擴散，有助于降低鋰成核過電位和均勻的鋰沉積，從而有效抑制鋰枝晶的形成。對于S正極主體，WSe₂/NG表現出對LiPSs的強約束和S與Li₂S之間轉化的動力學加速的協同作用，從而導致高硫利用率和緩解的穿梭效應。

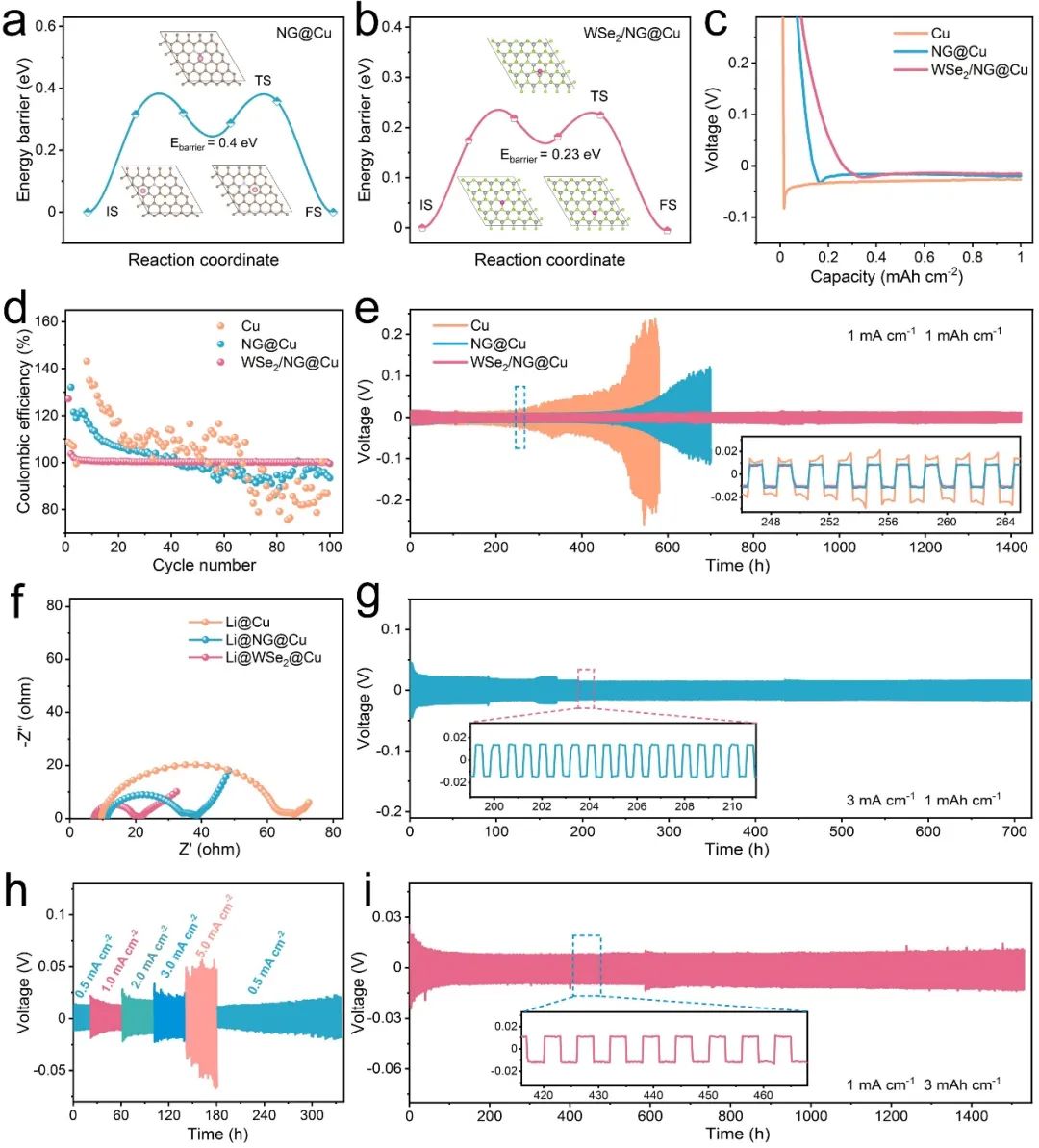

圖2 半電池性能

受益于上述優點，負正（N/P）比低于7的Li-S全電池提供了穩定的循環穩定性（在0.5 C下300次循環中每循環容量衰減率為0.065%，在2 C下1100次循環中每循環容量衰減率為0.046%）和出色的倍率性能（6 C時為743.2 mAh g^-1）。

此外，在硫負載高達10.5 mg cm^-2、電解液/硫（E/S）比為 6.8 μL mg^-1和N/P為 1.4:1的情況下，可以獲得高達9.9 mAh cm^-2的面容量，表明WSe₂/NG對于高能量密度LSB的巨大潛力。據作者所知，這是首次報道將WSe₂用作鋰負極和硫正極的雙功能主體，為開發先進的主體以同時消除鋰負極和硫正極的障礙，并邁向耐用和安全的LSB鋪平了道路。

圖3 鋰硫電池性能

WSe2 Flakelets on N-doped Graphene for Accelerating Polysulfide Redox and Regulating Li Plating. Angewandte Chemie International Edition 2021. DOI: 10.1002/anie.202116048

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/0812d157a7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大熊勝林/奚寶娟Angew：雙功能主體同時滿足鋰硫電池硫正極和鋰負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大熊勝林/奚寶娟Angew：雙功能主體同時滿足鋰硫電池硫正極和鋰負極

相關推薦
