吃瓜网51爆料,中文字幕精品一二三四五六七八 ,舐め犯し3波多野结衣

盡管最近在基于無機固態電解質(SSEs)的固態鈉金屬電池(SSNBs)方面取得了一些進展，但由于界面Na⁺傳輸不均勻性和異質Na剝離/沉積過程導致的Na枝晶傳播極大地阻礙了SSNBs循環穩定性的提高。

山東大學尹龍衛、Zhaoqiang Li、王儒濤等綜合分析了SSNBs中鈉枝晶生長的特征和傳播機制，并開發了一種新的策略，采用液態金屬有機骨架(MOFs)前體對SSEs表面進行原位改性，以抑制Na枝晶。

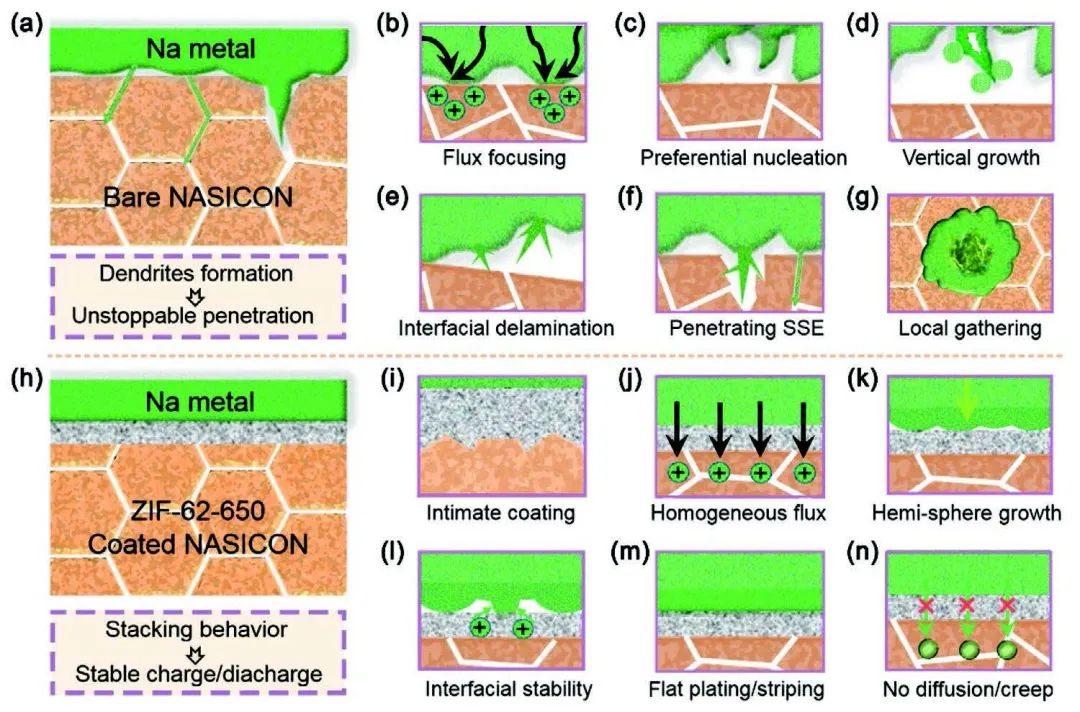

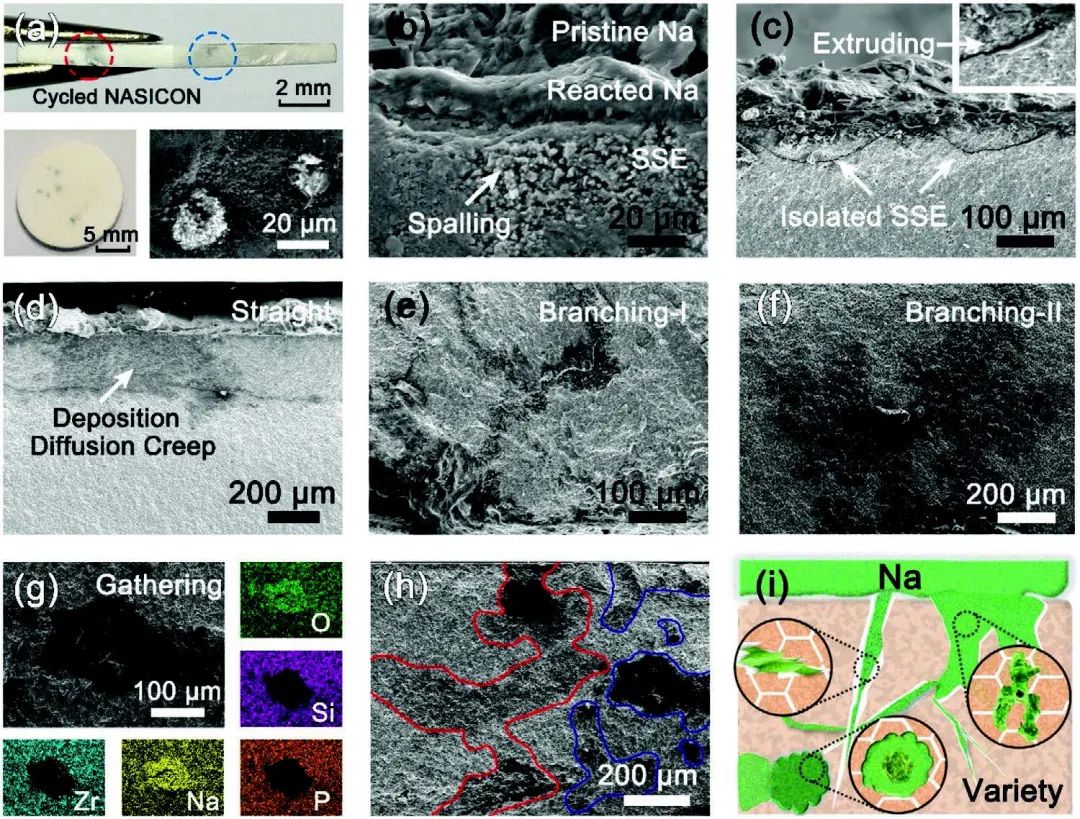

圖1 SSE中Na枝晶的特征

作者在無機SSEs中檢測到明顯的剝落型、直型、分支型和聚集型Na枝晶，其分布區域非常大。為避免垂直的Na枝晶生長，在NASICON SSE的表面開發了一種可擴展的方法來構建液態MOFs原位衍生的緊密夾層。

夾層直接由高溫單相液態MOFs獲得，不干擾中間重結晶，因此具有優異的均勻性。它可以改善與Na負極的界面相容性并均勻化e^–/Na⁺傳輸動力學，導致空間上均勻的Na成核，從而使Na沉積行為從枝晶轉變為橫向扁平狀生長趨勢。

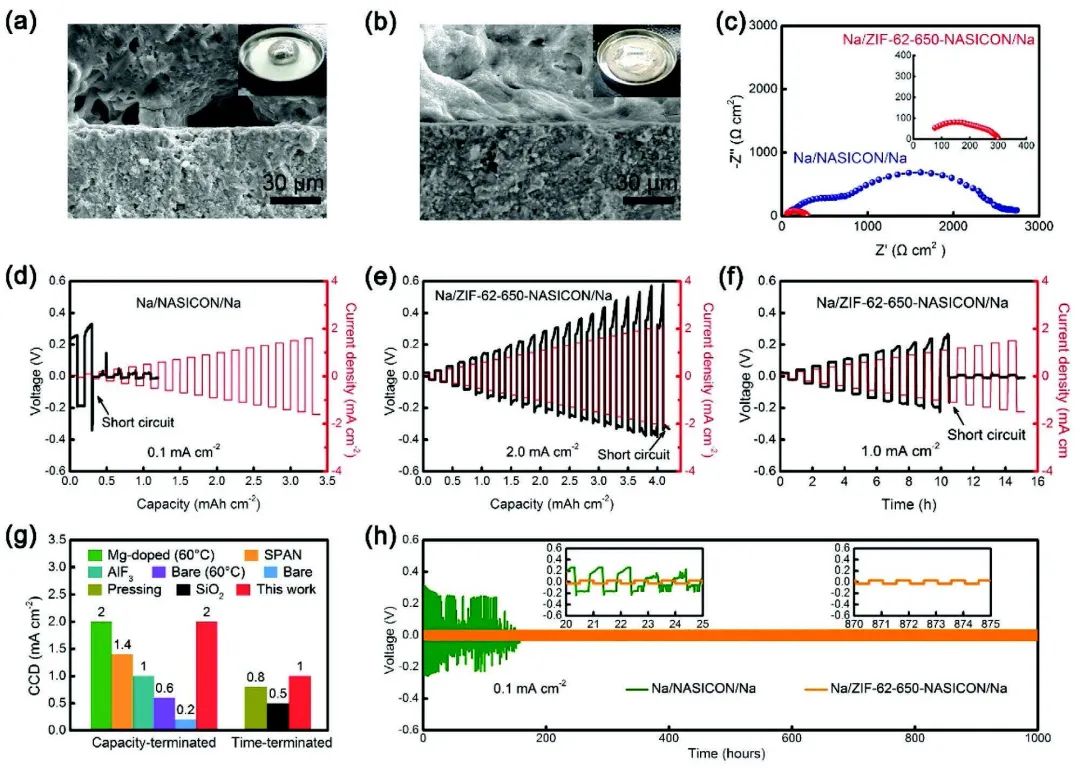

圖2 Na對稱電池的性能

此外，所獲得的親鈉性夾層顯示出各向同性和穩定的特性，以減輕應力/應變，并在循環過程中保持優異的界面穩定性。

因此，組裝的Na對稱電池表現出1.0 mA cm^-2 的頂級時間終止臨界電流密度，并且與Na₃V₂(PO₄)₃集成的全電池在1 C下表現出500次循環的穩定循環性能。Na枝晶傳播機制的揭示和構建液態MOFs原位衍生涂層的策略可能為SSNBs的工業應用提供新的途徑。

圖3 鈉成核和生長行為的示意圖

Liquid Metal-Organic Frameworks In-Situ Derived Interlayer for High-Performance Solid-State Na-Metal Batteries. Advanced Energy Materials 2021. DOI: 10.1002/aenm.202102396

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/0df4b314e2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大AEM：液態MOFs原位衍生夾層實現高性能固態鈉金屬電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大AEM：液態MOFs原位衍生夾層實現高性能固態鈉金屬電池

相關推薦
