2024澳门天天开好彩大全46期,最近中文字幕mv免费高清视频7,欧洲精品久久久av无码电影

鋰硫(Li-S)電池因其高達2600 Wh kg^-1的優異理論能量密度而被視為下一代儲能裝置。正極多硫化物電催化劑已被廣泛研究以促進緩慢的硫氧化還原動力學并實現高性能Li-S電池。探索電催化劑的表面結構對于理解多硫化物電催化機理和合理設計先進的電催化劑具有重要意義。

清華大學張強等首次發現了Li-S電池中二硫化物電催化劑（例如MoS₂、FeS₂、CoS₂、NiS₂和WS₂）的表面凝膠化。

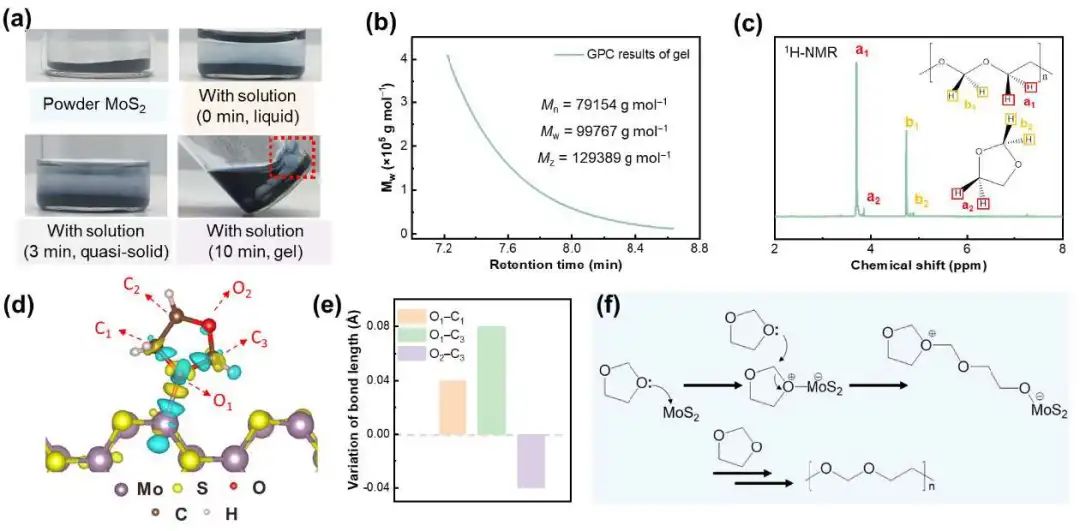

圖1 MoS₂的凝膠化

具體而言，凝膠層將同時覆蓋二硫化物電催化劑并在循環過程中改變表面結構。根據實驗和理論結果，二硫化物的路易斯酸位點會觸發1,3-二氧戊環(DOL)溶劑的開環陽離子聚合，從而生成了表面凝膠層。不幸的是，表面凝膠層將覆蓋二硫化物電催化劑的活性位點，并進一步阻礙其促進硫氧化還原動力學的電催化活性。

圖2 使用TEA抑制競爭反應

為解決上述問題，作者將路易斯堿三乙胺(TEA)作為競爭性抑制劑引入到Li-S電池中以抑制表面凝膠化。具體而言，TEA分子與DOL競爭吸附在二硫化物的路易斯酸位點上，以防止隨后的膠凝過程。

因此，具有二硫化物電催化劑和TEA抑制劑的Li-S電池表現出更長的循環壽命（在3.0 C下穩定循環250次）、改善的倍率性能（4.0 C），并且使用高硫負載將放電容量提高了最多4倍。這項工作不僅為多硫化物電催化劑的表面結構提供了新的見解和對Li-S電池表面結構調控的系統研究，而且為其他能源相關系統中先進電催化劑的合理設計原則提供了啟示。

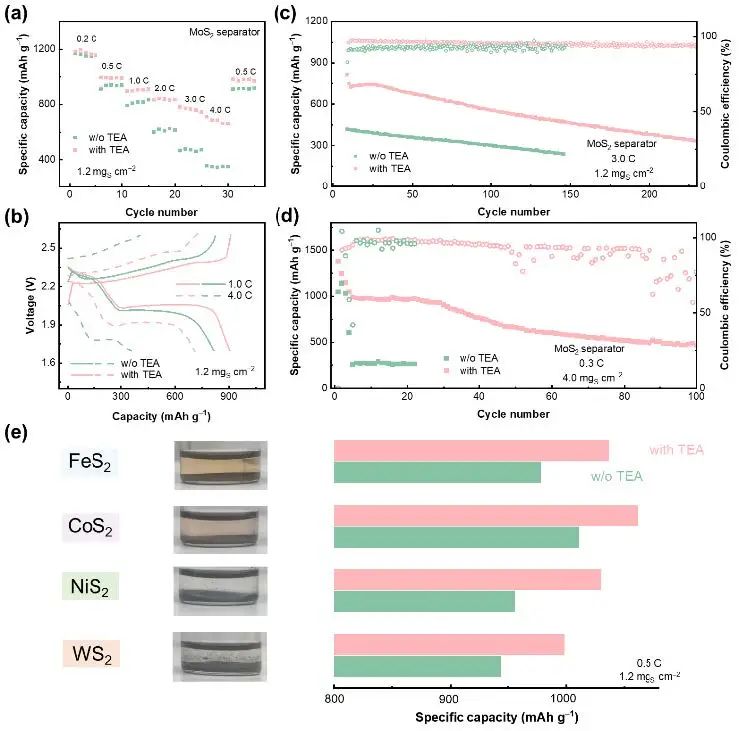

圖3 采用TEA和二硫化物電催化劑的Li-S電池性能

Surface Gelation on Disulfide Electrocatalysts in Lithium?Sulfur Batteries. Angewandte Chemie International Edition 2021. DOI: 10.1002/anie.202114671

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/37c79daded/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華張強Angew：首次發現鋰硫電池中二硫化物電催化劑的表面凝膠化

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華張強Angew：首次發現鋰硫電池中二硫化物電催化劑的表面凝膠化

相關推薦
