亚洲欧美日韩一区二区三区,亚洲熟女乱色综合亚洲图片,国内学生一区二区三区在线

鹵化物固態電解質（SSEs）由于合成簡單、離子電導率高、柔性好等優點而引起廣泛關注。然而，到目前為止，大多數報道工作都集中在提高離子電導率上，而很少關注它們在空氣中的穩定性和暴露后的降解機制。

在此，華中科技大學李會巧教授等人詳細研究了典型鹵化物SSE（Li₃InCl₆、Li₃YCl₆）的物理和化學變化，具體包括環境空氣暴露后的質量、形態、晶體結構和化學演變。結果表明，Li₃InCl₆ 和Li₃YCl₆在中國中部自然空氣環境（25°C，30-70% RH）儲存過程中都非常敏感，它們會迅速吸水并隨后在幾小時內液化。

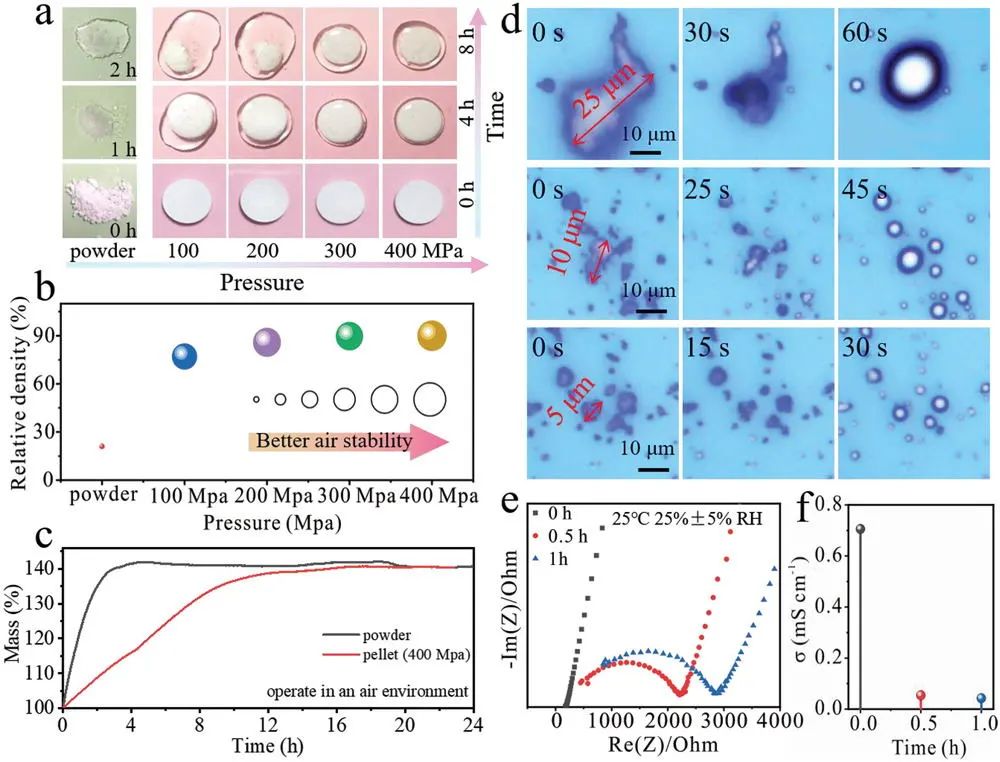

此外，作者發現鹵化物SSE在空氣中的吸水率取決于顆粒大小和相對密度，這與空氣的接觸面積有關。隨著接觸面積的增加，Li₃InCl₆的吸水速度加快，在空氣中液化時間縮短。

圖1. Li₃InCl₆和Li₃YCl₆在空氣環境中的變化

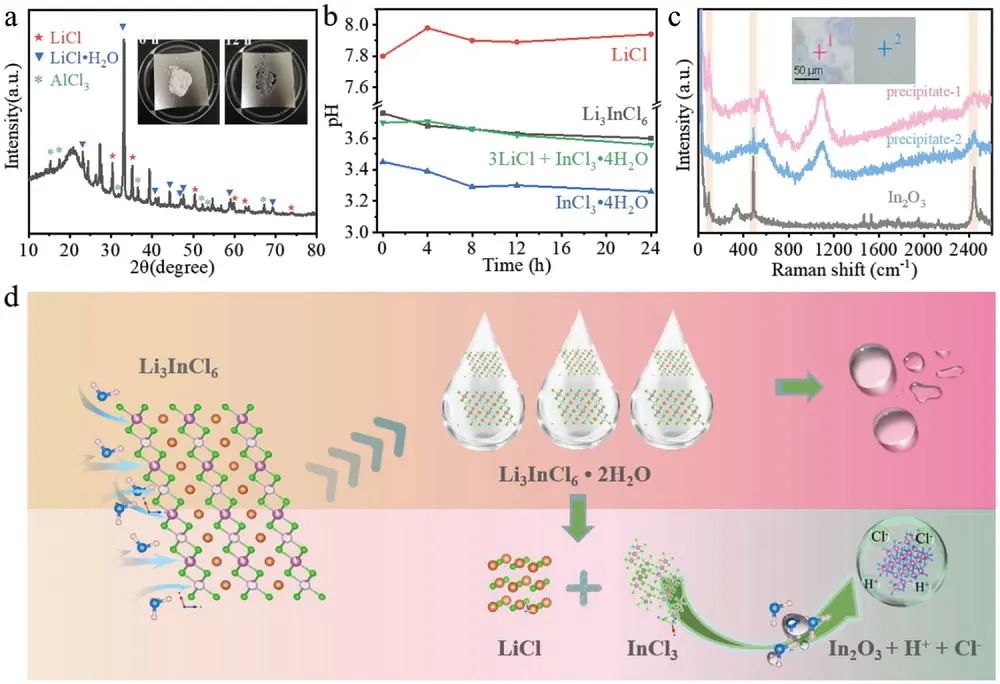

此外，通過TG、DTA、XRD、FTIR、拉曼光譜以及改變pH、質量等研究，作者揭示了Li₃InCl₆在空氣中的降解機理。Li₃InCl₆在空氣中首先形成Li₃InCl₆?2H₂O，然后部分進一步分解為InCl₃和LiCl，長時間暴露在空氣中最終形成In₂O₃雜質。

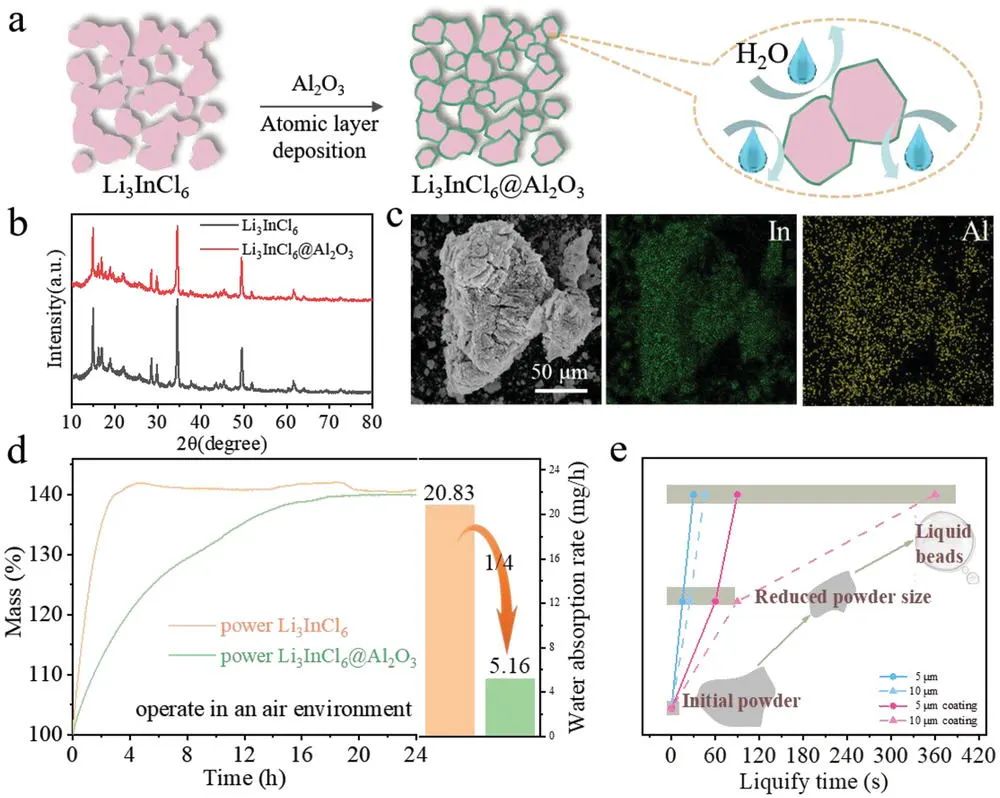

粉末原子層沉積可以提高Li₃InCl₆的空氣穩定性，Al₂O₃包覆的Li₃InCl₆在空氣中的吸水率降低到初始的1/4，在空氣中液化時間增加7倍。需要注意的是，鹵化物SSEs對空氣非常敏感，其具有強腐蝕性的降解產物會腐蝕鋁集流體，在未來的應用中應受到更多關注。

圖2. Al₂O₃涂覆保護Li₃InCl₆電解質

Air Sensitivity and Degradation Evolution of Halide Solid State Electrolytes upon Exposure, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202108805

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/59a5309e8a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

華科李會巧AFM：鹵化物固態電解質暴露時的空氣敏感性和降解演變

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

華科李會巧AFM：鹵化物固態電解質暴露時的空氣敏感性和降解演變

相關推薦
