氮化學對化學品（例如氨和肥料）的制造、促進生物功能和清除環境污染物（即空氣中的氮氧化物和水中的硝酸鹽）非常重要。許多這些過程中都存在NO氧化和還原反應，例如，生命系統中的信號分子和運輸部門中的NO_x排放控制。與CO氧化和氫化、烷烴氧化和生物質氧化等金屬表面多相催化的進展不同，NO氧化和還原的機理細節尚未得到很好的理解，這限制了活性催化劑的設計。鈣鈦礦具有可調理化性質和催化活性，對氮氧化物，硝酸鹽儲存和硝酸鹽還原有前景，其優點是成本優于昂貴的貴金屬基催化劑，以及在NO氧化條件下在不穩定的二元氧化物上的穩定性，調節鈣鈦礦的性質，來闡明NO_x在表面吸附和存儲的潛在反應機制以及NO氧化的動力學，非常有意義。

麻省理工學院的邵陽教授和Livia Giordano在Nature Catalysis上發表文章，Regulating oxygen activity of perovskites to promote NOx oxidation and reduction kinetics。在這項研究中，作者展示了La_1-xSr_xCoO₃的表面氧位點在催化NO氧化中的關鍵作用，通過增強NO吸附能量，同時盡量減少硝酸鹽形成造成的表面中毒，可以獲得最佳活性。

首先，作者通過密度泛函理論（DFT）計算表明，NO和NO₂在La_1-xSr_xCoO₃表面氧位點的吸附力比鈷位點更強，隨著表面氧活性的增加，表面氧位點的吸附強度變得更強，較低的費米能級進入表面O 2p能帶中心，這與更多的鍶取代鑭有關。這些DFT結果通過常壓X射線光電子光譜（AP-XPS）測量在NO和O₂存在的情況下的La_1-xSr_xCoO₃的（001）面來驗證。

在高至200°C的條件下，NO對表面氧位點（-NO-O_oxide）的吸附隨著表面氧活性增加，溫度大于200°C時，隨著表面氧活性增加，NO₂對表面氧位點（-NO₂-O_oxide）的吸附相比于-NO-O_oxide越來越占優勢，因為它的吸附強度更強。AP-XPS進一步表明，隨著表面氧活性的增加，覆蓋在（001）方向的NO和NO₂可以被還原，在接觸CO后在表面產生更多的原子氮種（-N），同時使用氣相色譜（GC）從La_1-xSr_xCoO₃粉末中檢測到更多的N₂分子。從DFT和AP-XPS對La_1-xSr_xCoO₃的NOx物種形成的觀測可以進一步推測觀察到的用塞流反應堆測量的NO氧化為NO₂的動力學。作者通過實驗和理論觀察到，NO氧化活性呈現出火山趨勢，表面氧活性增加，其中NO吸附可以增強NO氧化的動力學，而太強的NO吸附伴隨著更強的NO₂吸附，這可能會毒害表面氧位點并阻礙動力學。

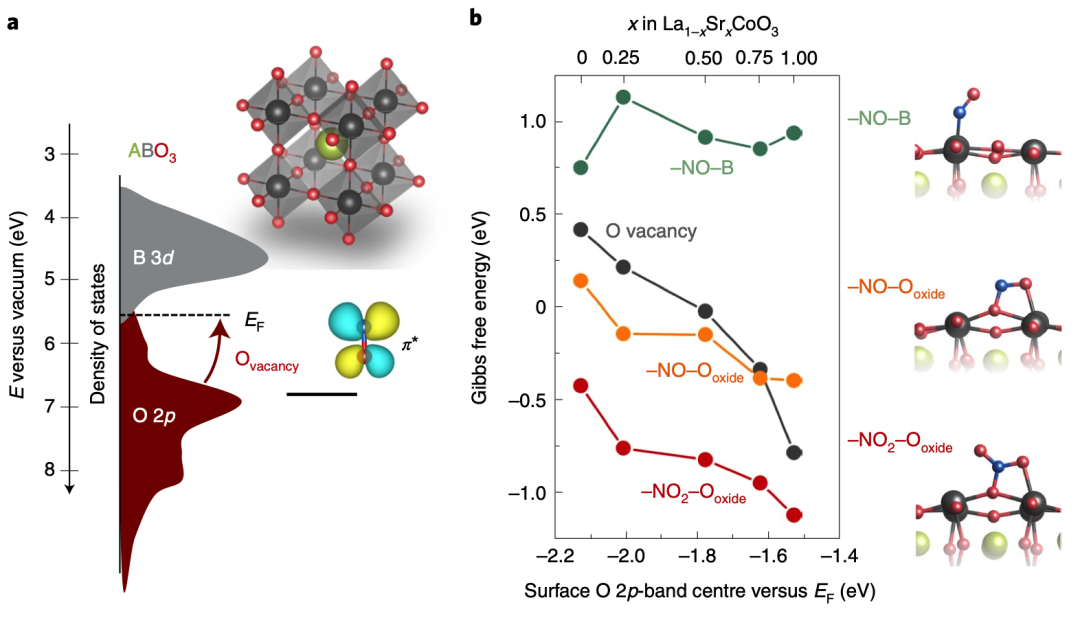

圖1. La_1?xSr_xCoO₃表面NO_x吸附熱力學研究

圖2. (001)取向La_0.8Sr_0.2CoO₃上NO和O₂的常壓XPS

圖3. NO和O₂在La_1?xSr_xCoO₃上的等溫等壓表面反應活性

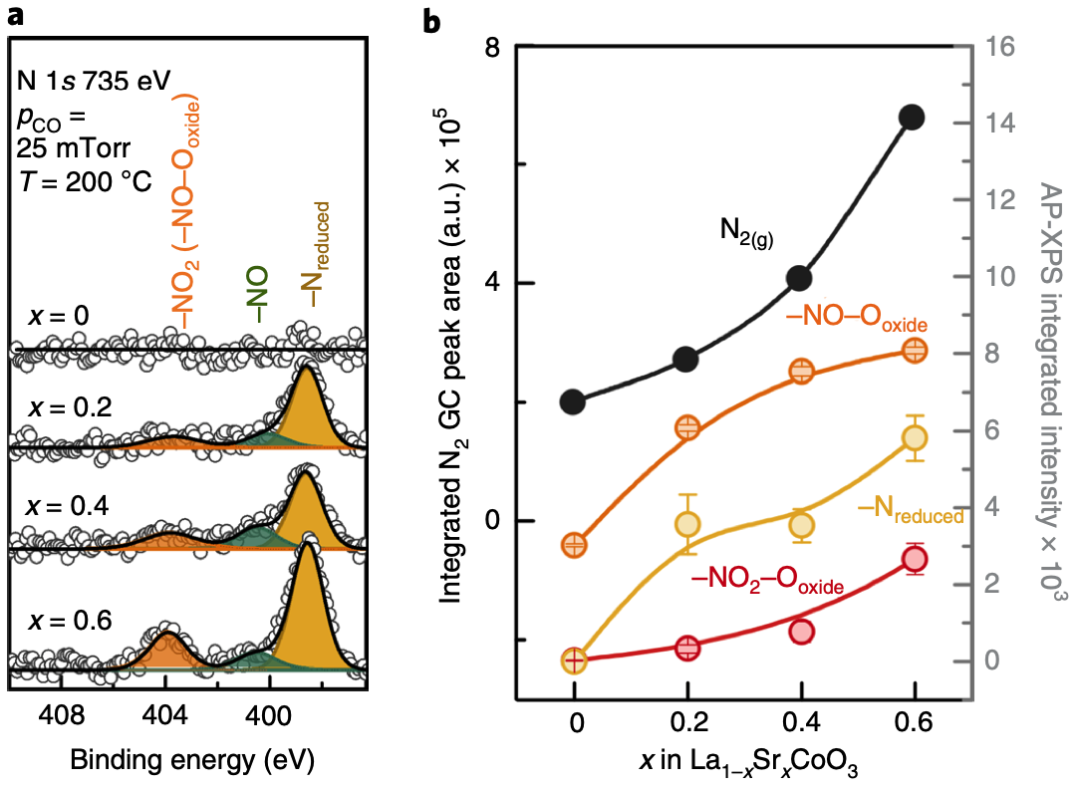

圖4. CO存在下，La_1?xSr_xCoO₃上的NO_x還原

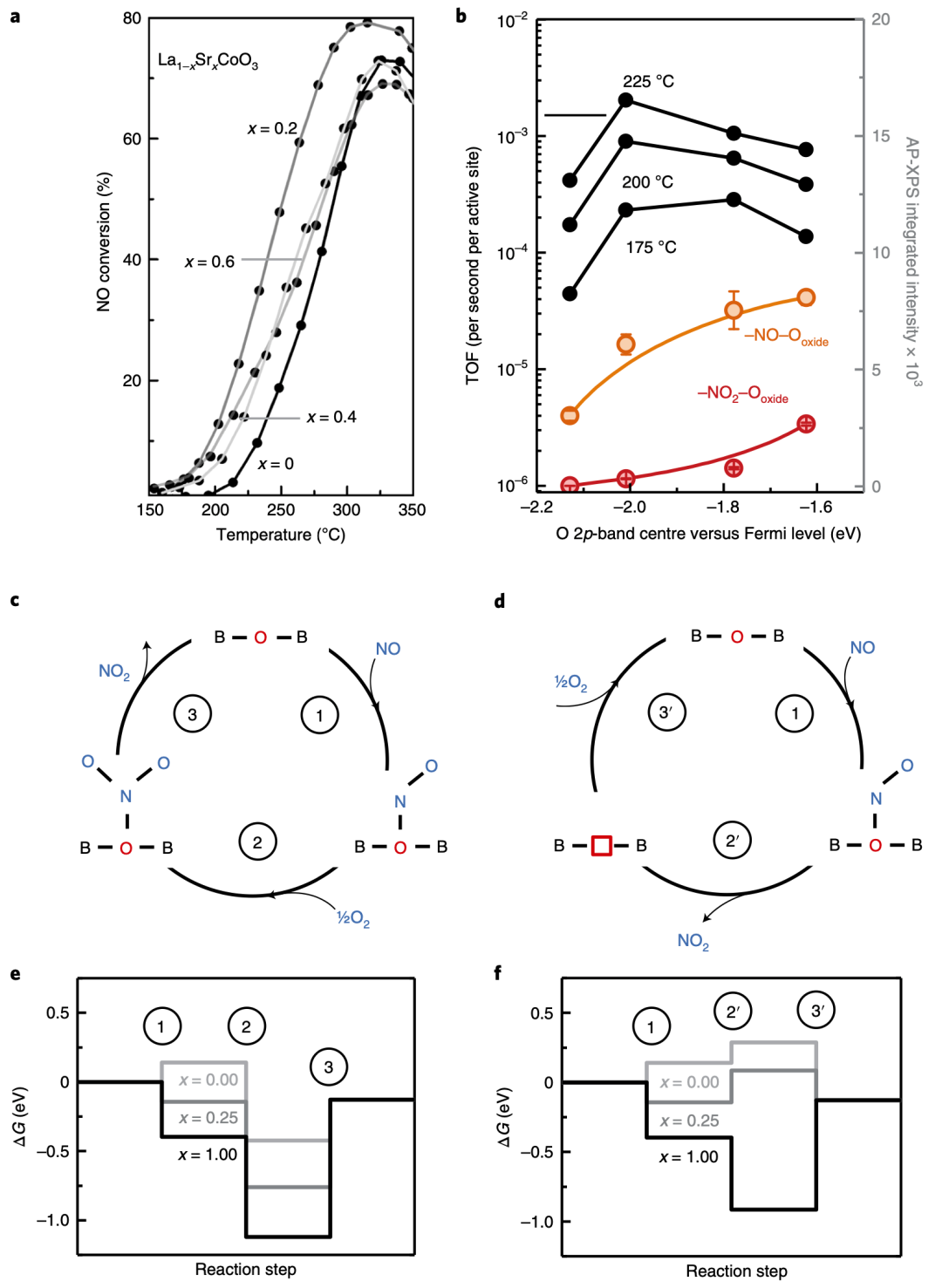

圖5. La_1?xSr_xCoO₃對NO的氧化活性及反應機理

Hwang, J., Rao, R.R., Giordano, L. et al. Regulating oxygen activity of perovskites to promote NOx oxidation and reduction kinetics. Nat Catal (2021).

https://doi.org/10.1038/s41929-021-00656-4
