娇软女配很会夹(h),全是肉的高h短篇列车,久久久久成人网站

太陽能驅動的光催化CO₂還原(CO₂RR)是將CO₂轉化為增值化學品和燃料的重要途徑。然而，低效的光生電荷分離和復雜的多電子轉移過程嚴重限制了光催化CO₂RR的效率。

中國地質大學張以河、黃洪偉和斯威本科技大學馬天翼等利用Bi₃TiNbO₉納米薄片作為光催化劑，研究了鐵電極化和表面氧空位(OVs)濃度對CO₂RR的影響。

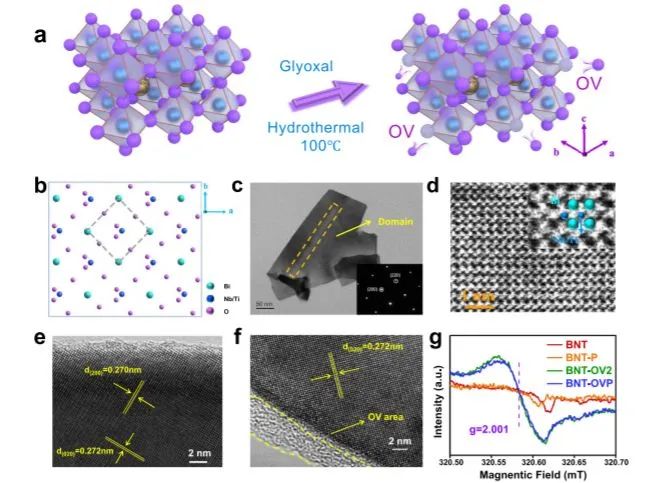

作者在NaOH作為礦化劑的幫助下，通過一鍋水熱法合成了Bi₃TiNbO₉納米薄片，并利用電暈極化來增強其鐵電極化，以促進Bi₃TiNbO₉納米薄片中的光生電荷分離。另外，還引入了表面氧空位，增強催化劑的光吸收，并促進CO₂分子在催化劑表面的吸附和活化。

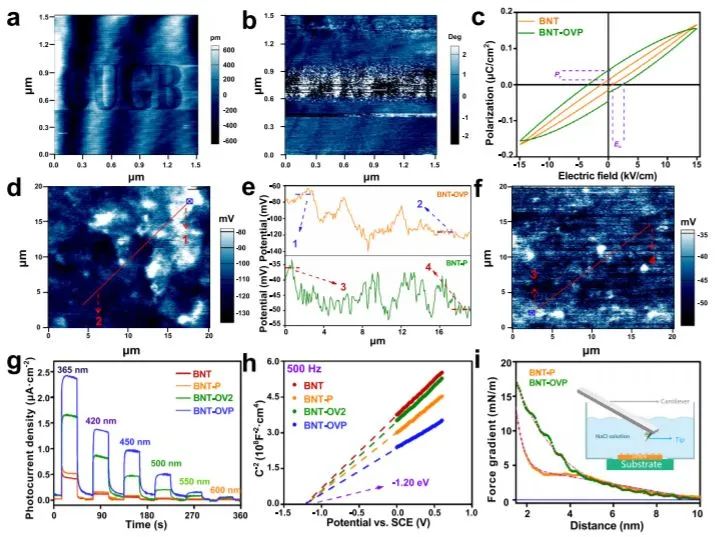

同時，OVs被證明對極化誘導的電場顯示出壓印效應，使Bi₃TiNbO₉納米薄片能夠保持優異的鐵電極化，以協同提高光生電荷分離效率。

Bi₃TiNbO₉具有顯著提高的光催化CO₂RR性能，CO產率為20.91 μmol g^-1 h^-1，優于之前報道的大多數鉍基光催化劑。

實驗和理論結果表明，電暈極化和OVs擴大了Bi₃TiNbO₉光響應范圍、提高了電荷分離效率和表面活性中心。鐵電極化和OVs協同促進了光催化CO₂RR。

Synergy of ferroelectric polarization and oxygen vacancy to promote CO₂ photoreduction. Nature Communications, 2021. DOI: 10.1038/s41467-021-24882-3

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/c16d999c8c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
