精产国品一二三产品区别视频手机,丁香花免费完整高清观看,做爰全过程吸奶头

尹詩斌Chem. Eng. J.：WO2-NaxWO3上無定型FeOOH涂層促進電催化OER

WO₂-和Na_xWO₃基(M= H, Li, Na, K, et al., x>0.25)材料可以作為光催化劑和電催化劑，但它們在堿性介質中的穩定性較差，需要進一步改進。

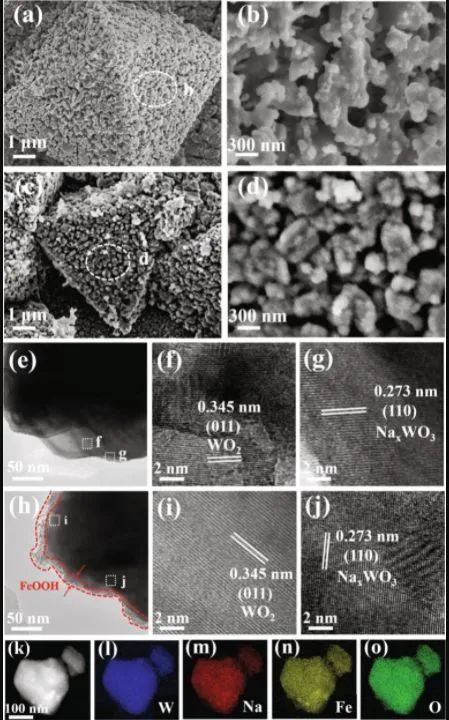

廣西大學尹詩斌團隊采用FeOOH 涂覆WO₂-Na_xWO₃催化劑((WO₂-Na_xWO₃)@FeOOH/NF)，以防止催化劑腐蝕并增強其在堿性介質中的析氧反應(OER)性能。

FeOOH由于穩定的相和對羥基物質的強吸附，在堿性條件下對OER表現出極好的穩定性和高活性。

同時，FeOOH與材料表面的結合可以暴露更多的活性位點。FeOOH涂層極大地提高WO₂-Na_xWO₃穩定性，并且協同效應觸發電子相互作用以增強催化活性。

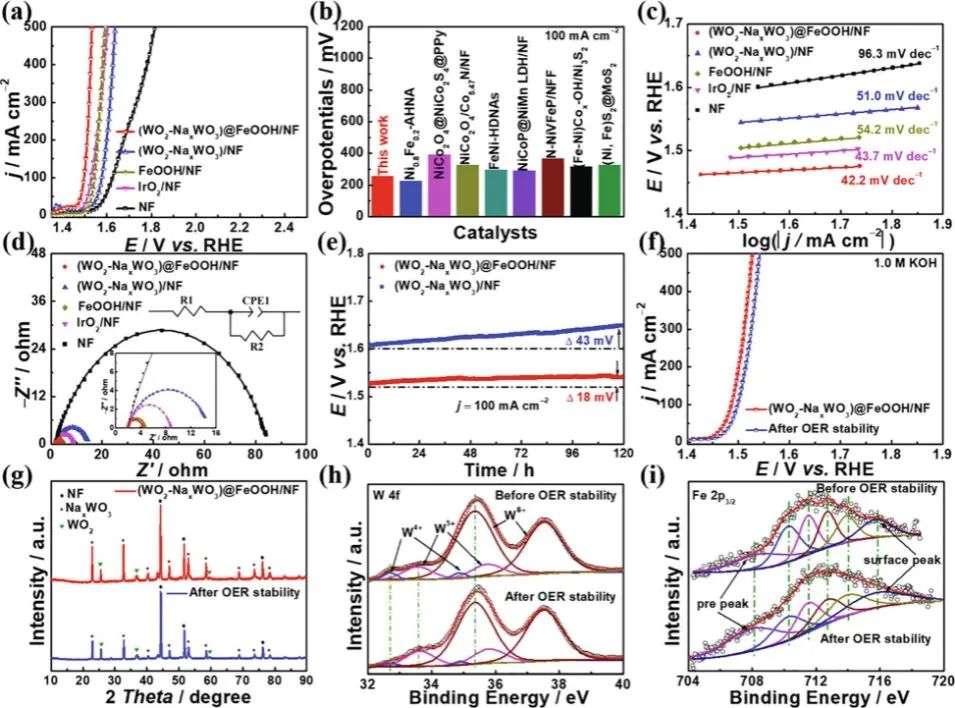

在1.0 M KOH溶液中，(WO₂-Na_xWO₃)@FeOOH/NF在100 mA cm^-2電流密度下進行120 h穩定性測試后，其電位僅上升18 mV，而沒有涂層的催化劑則上升43 mV，(WO₂-Na_xWO₃)@FeOOH/NF表現出良好的耐久性。同時，該催化劑在20 mA cm^-2下顯示出 220 mV的超低過電位，顯示出良好的OER活性。

Amorphous FeOOH coating stabilizes WO₂-Na_xWO₃for accelerating oxygen evolution reaction.

Chemical Engineering Journal, 2021. DOI:10.1016/j.cej.2021.131253

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/cdcaff9551/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

尹詩斌Chem. Eng. J.：WO2-NaxWO3上無定型FeOOH涂層促進電催化OER

相關推薦
