中文人成乱偷无码a片蜜臀小说,最近中文字幕mv高清,继夫亲生乖女好紧H

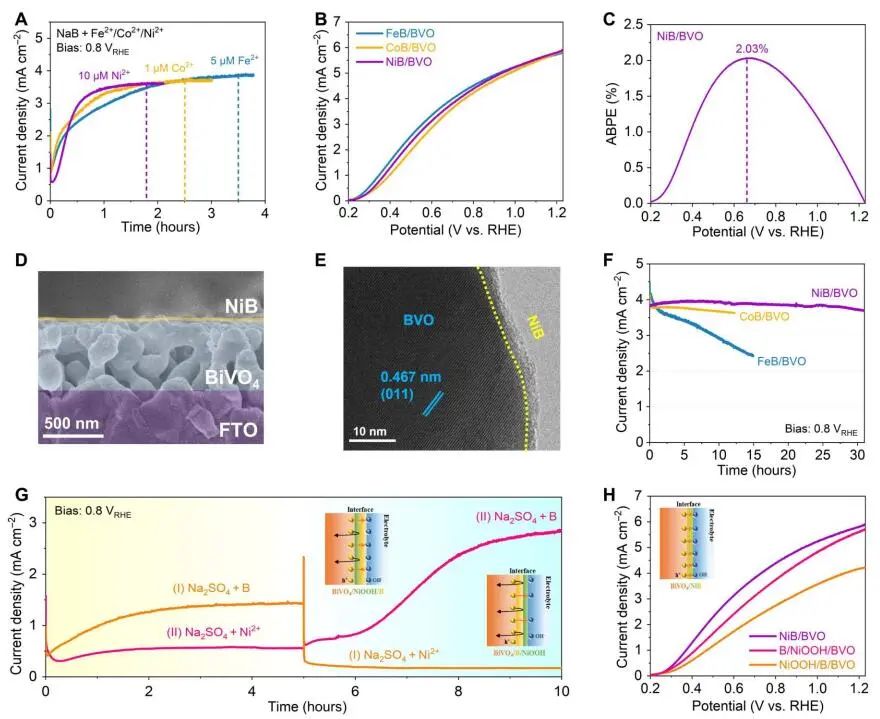

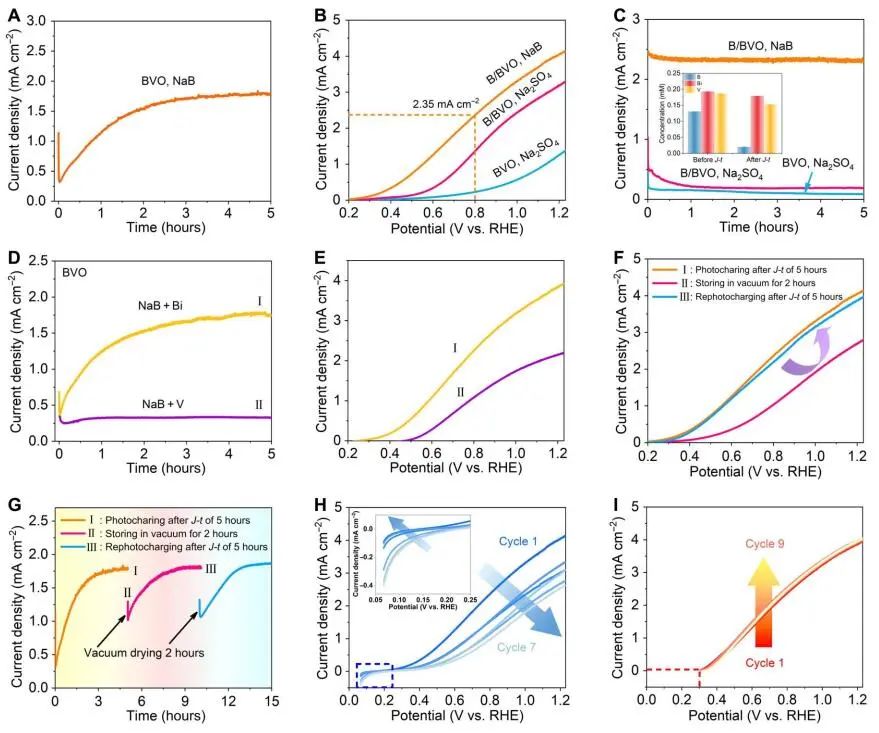

在pH中性電解質(zhì)中，光電化學(xué)（PEC）水分解引起了越來(lái)越多研究人員對(duì)能源需求可持續(xù)性的關(guān)注。基于此，內(nèi)蒙古大學(xué)武利民教授、王蕾教授和賀進(jìn)祿研究員（共同通訊作者）等人報(bào)道了一種通過(guò)添加鎳和硼酸鹽來(lái)調(diào)整中性電解質(zhì)的組成來(lái)原位形成NiB層的策略，從而提高了BiVO₄光陽(yáng)極的PEC性能。NiB/BiVO₄在1.23 V_RHE下的光電流密度為6.0 mA cm^-2，在1個(gè)太陽(yáng)光照下的起始電位為0.2 V_RHE。此外，光陽(yáng)極在中性電解質(zhì)中顯示超過(guò)600 h的光穩(wěn)定性。

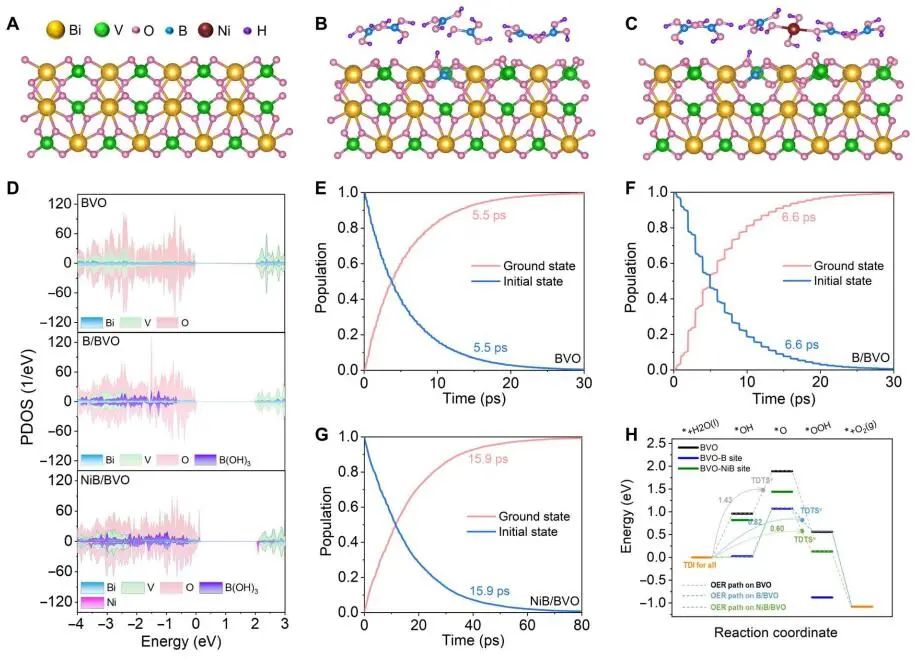

作者計(jì)算了BVO、B/BVO和NiB/BVO幾何形狀的投射狀態(tài)密度（PDOS），以揭示B和NiB對(duì)BVO PEC性能的影響。BVO的計(jì)算帶隙為2.1 eV，接近實(shí)驗(yàn)帶隙（2.3-2.4 eV）。三種體系的最大價(jià)帶（VBM）主要由氧原子形成，而最小導(dǎo)帶（CBM）主要由V原子形成，而NiB/BVO體系中的CBM表現(xiàn)出Ni原子的貢獻(xiàn)。

電子定位函數(shù)（ELF）表明，NiB/BVO中的Ni-B相互作用強(qiáng)于B/BVO中的B-B鍵，同時(shí)B的存在有利于Ni元素的穩(wěn)定。Ni和B協(xié)同作為活性位點(diǎn)，提高了載流子傳輸率，提高了BVO的OER。

此外，作者還計(jì)算了OER反應(yīng)步驟的自由能，以解釋BVO中改善的水氧化性能。在NiB/BVO上的*OH吸附在BVO位點(diǎn)上，然后移動(dòng)到BVO-B位點(diǎn)完成OER（O*→OOH*→O₂）的后續(xù)步驟。對(duì)于B/BVO，OER可在BVO-B位點(diǎn)完成前兩步（H₂O + *→*OH→*O），然后遷移到BVO位點(diǎn)完成后兩步（O*→OOH*→O₂）。對(duì)于NiB/BVO，OER也可以在BVO-B上完成前兩步，然后遷移到BVO-NiB位點(diǎn)上完成后兩步。

Dynamic semiconductor-electrolyte interface for sustainable solar water splitting over 600 hours under neutral conditions. Sci. Adv., 2023, DOI: 10.1126/sciadv.ade4589.

https://www.science.org/doi/10.1126/sciadv.ade4589.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/e86e55ee77/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Science子刊：持續(xù)600 h！動(dòng)態(tài)半導(dǎo)體電解質(zhì)界面實(shí)現(xiàn)太陽(yáng)能水分解

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Science子刊：持續(xù)600 h！動(dòng)態(tài)半導(dǎo)體電解質(zhì)界面實(shí)現(xiàn)太陽(yáng)能水分解

相關(guān)推薦

分享到：
