成在人av抽搐高潮喷水流白浆,啪啪动态图,亚洲黄图

寧夏大學王海龍Small：具有優(yōu)異電化學性能的碳紗球纏繞SiO2負極材料

各種納米SiO₂及其復合材料作為鋰離子電池的負極已表現出優(yōu)異的電化學性能。然而，無論是電池生產還是實際應用，都需要將納米SiO₂集成到微米大小的二次粒子中，同時保持其優(yōu)異的穩(wěn)定性和導電性，這仍然是一個巨大的挑戰(zhàn)。

寧夏大學王海龍等報道了一種獨特的碳紗球纏結SiO₂(SiO₂@CYB)結構，將納米SiO₂纏結在一起以構建微米級的二級粒子，從而賦予了更理想的微米級高振實密度(1.15 g cm^-3)，這使其成為未來電池技術的出色候選者。

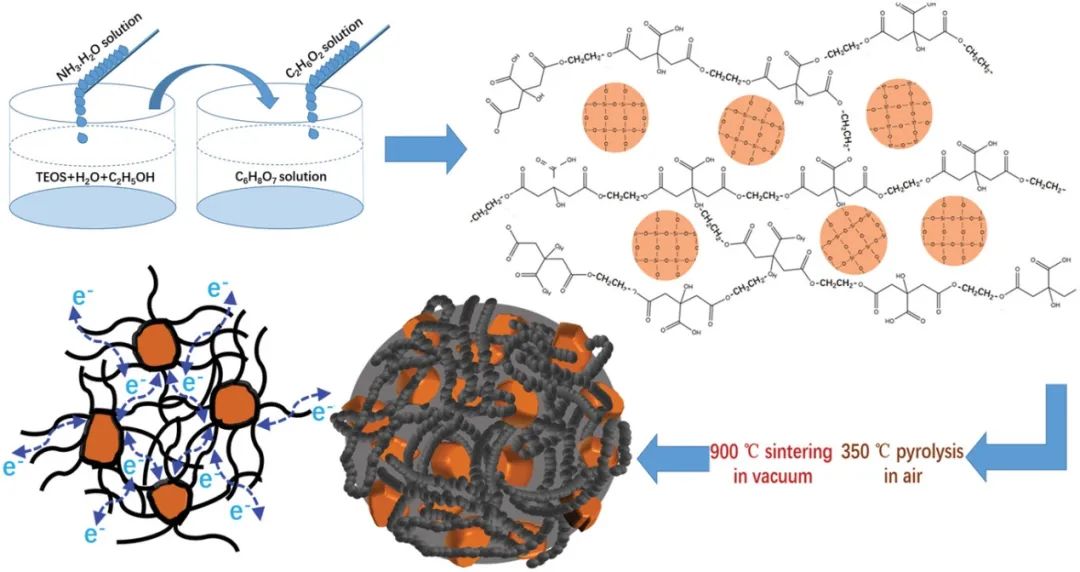

圖1 碳紗球結構SiO₂@CYB的合成過程

檸檬酸和乙二醇之間的縮聚反應產生了長碳鏈，這些碳鏈成為纏繞在SiO₂納米顆粒周圍的碳線，構成了紗球結構的基本單元。纏結的碳線為SiO₂創(chuàng)造了一個電子傳導高速公路網絡，紗線球結構提供了一個彈性的3D矩陣，可以有效地緩沖鋰離子嵌入/脫嵌過程中SiO₂的各向異性體積變化。

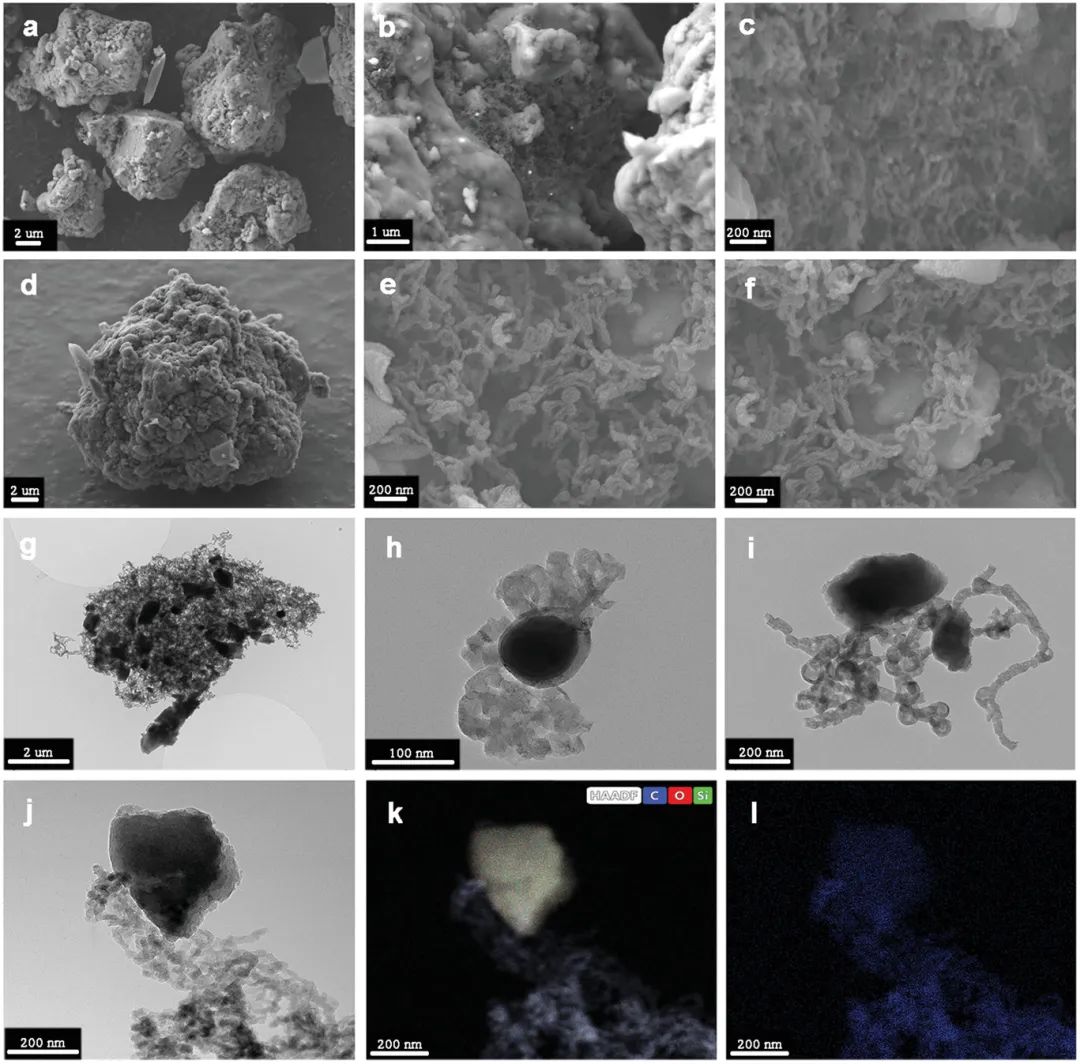

圖2 材料的形貌表征

因此，在0.1 A g^-1下，碳紗球纏結的SiO₂可提供1297 mAh g^-1的放電容量和82 mAh g^-1的不可逆容量。纏結的碳紗球在高倍率循環(huán)（1 A g^-1）期間牢固地保持其結構完整性，從而產生大的可逆容量（709 mAh g^-1，500次循環(huán)后保持90.7％）、優(yōu)異的庫侖效率（ >99.9%)，以及出色的結構穩(wěn)定性。

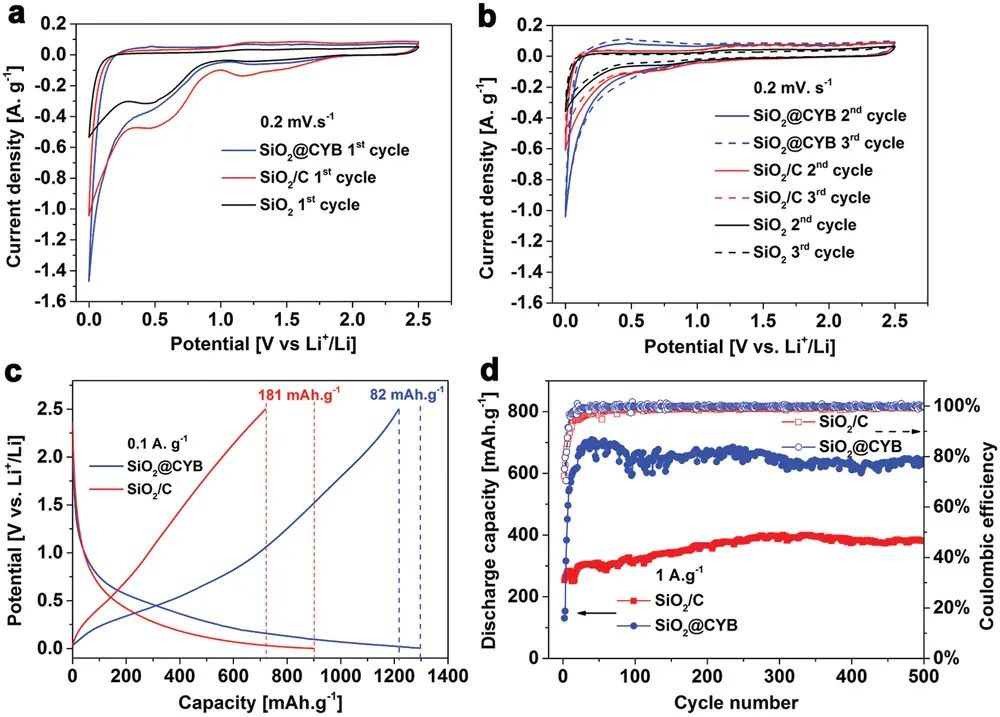

圖3 對鋰的電化學性能

Carbon Yarn-Ball-Entangled SiO2 Anode with Excellent Electrochemical Performance for Lithium-Ion Batteries. Small 2021. DOI: 10.1002/smll.202103878

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/1142f8485b/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

寧夏大學王海龍Small：具有優(yōu)異電化學性能的碳紗球纏繞SiO2負極材料

相關推薦
