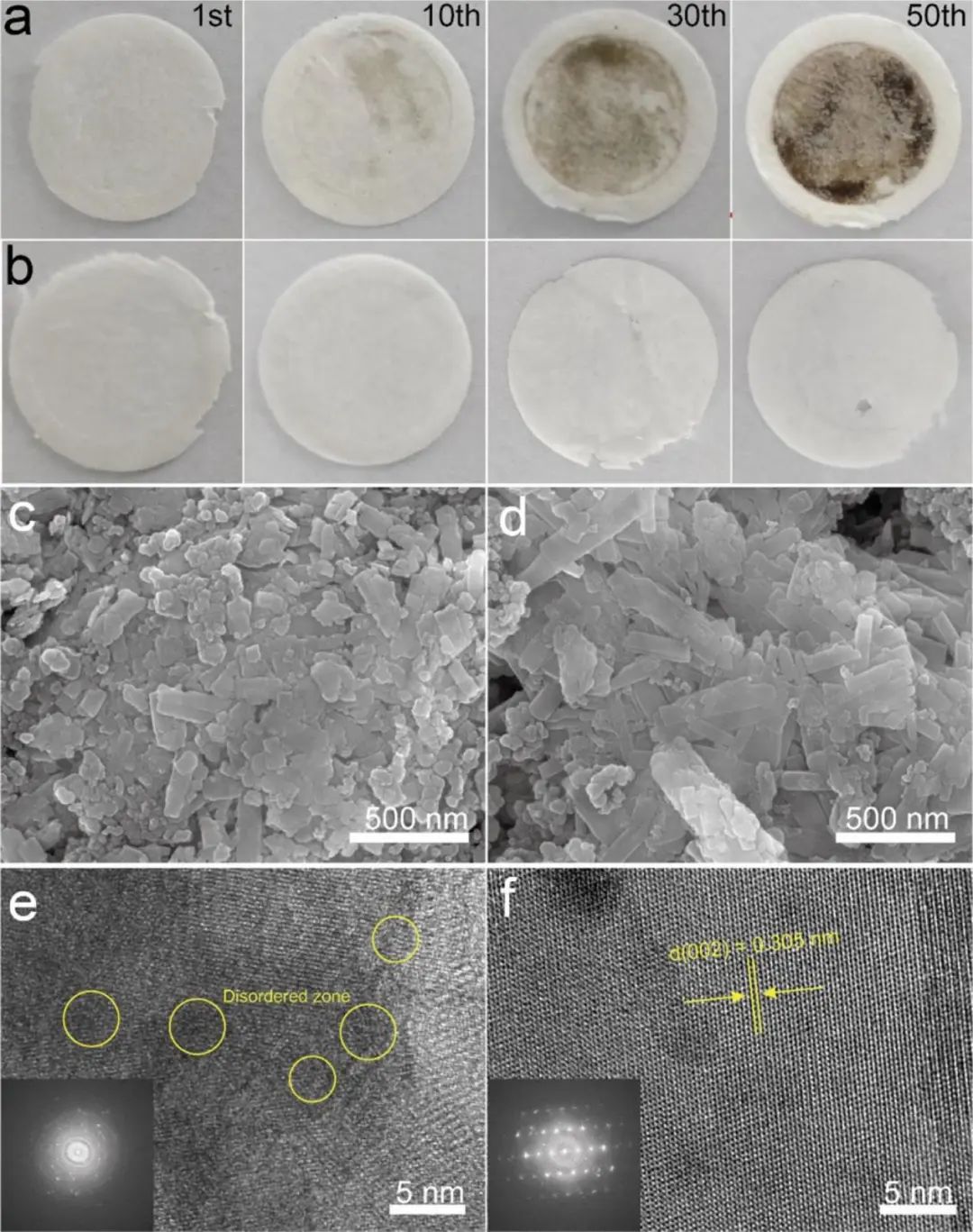

圖1. 2+8電解液對釩溶解的抑制作用因此，2+8電解液中的VO2正極表現出令人印象深刻的循環穩定性，在400次循環后容量保持率達到了前所未有的98.2%，出色的容量保持能力意味著電池可以提供更長的使用壽命。2+8電解液使VO2正極在400次循環中的壽命延長至2072.2小時，遠遠超過2+0電解液（840.9小時）。異位HRTEM和XPS表征揭示了VO2的可能儲能機制，VO2的結構穩定性是實現高度可逆電化學反應不可或缺的因素。此外，基于2+8電解液制造的軟包電池在0.1 A g-1的低電流密度下提供了192 mAh g-1的容量，500次循環后容量保持率為98.7%，證明了2+8電解液的實際應用可行性。總之，本研究提供了一種抑制釩溶解的有效策略，以在低電流密度下實現水系ZIBs中釩基正極的超長壽命。

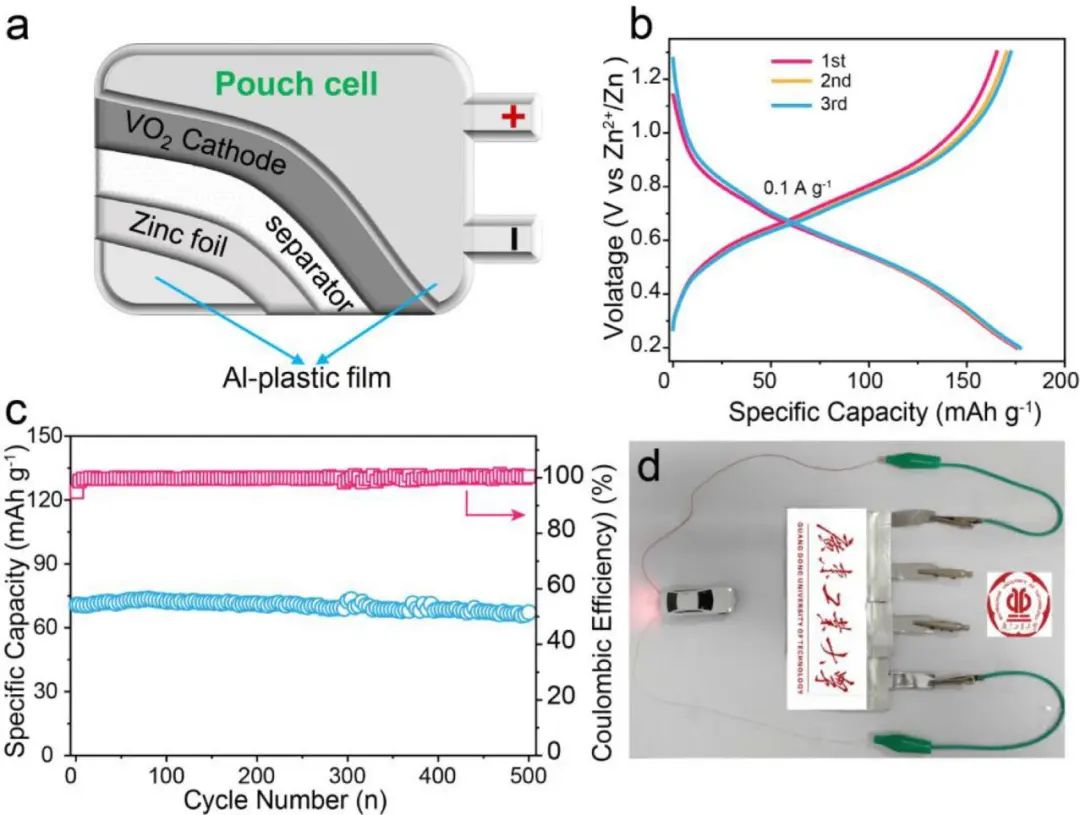

圖2. 2+8電解液在軟包電池中的實際可行性
Suppressing Vanadium Dissolution by Modulating Aqueous Electrolyte Structure for Ultralong Lifespan Zinc Ion Batteries at Low Current Density, Energy Storage Materials 2022. DOI: 10.1016/j.ensm.2022.03.038
