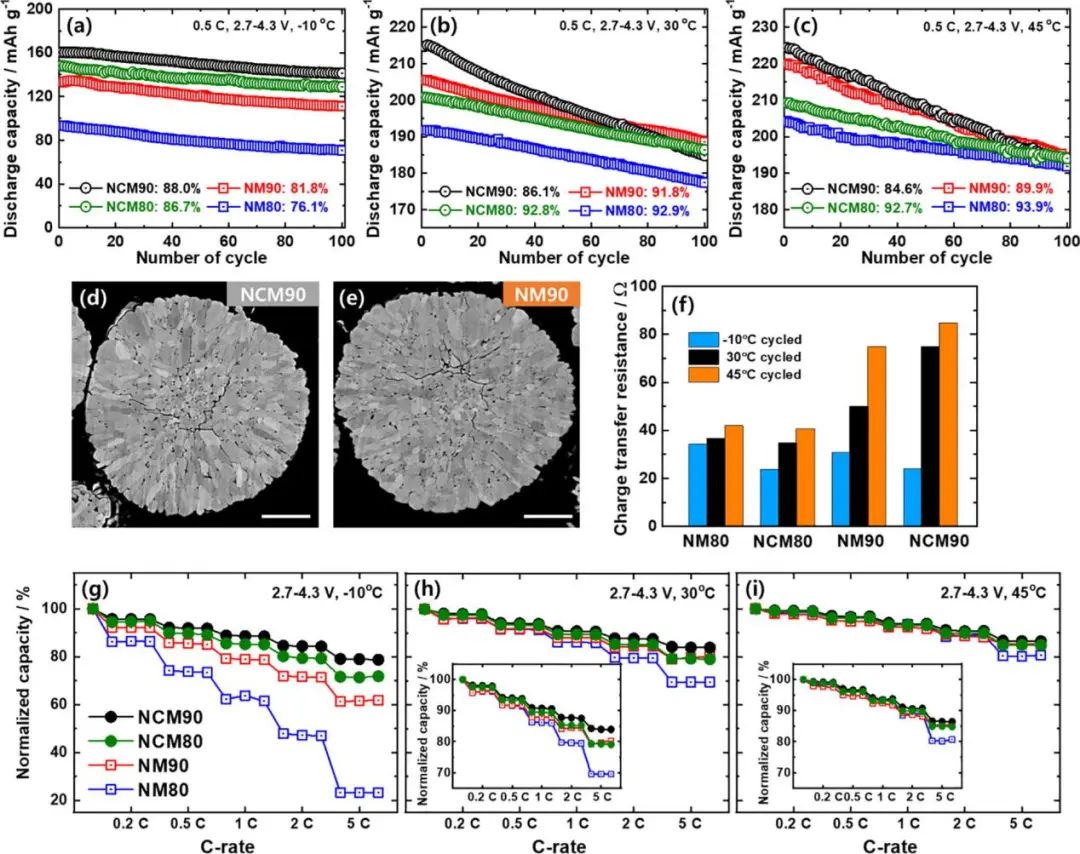

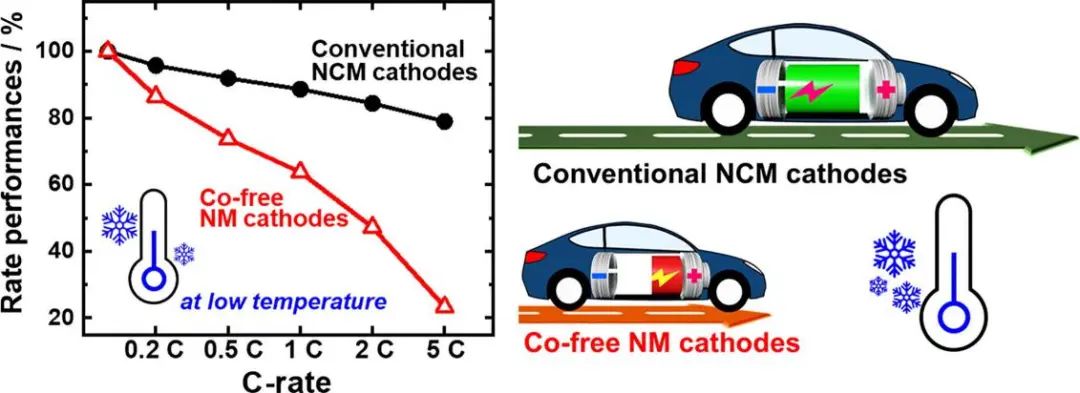

漢陽(yáng)大學(xué)Mater. Today: 電動(dòng)汽車用無鈷層狀鎳錳氧化物正極的內(nèi)在缺陷 2023年10月14日 下午8:34 ? 未全平臺(tái)發(fā)布, 頂刊 ? 閱讀 13 無鈷Li[NixMn1-x]O2(NM)正極由于其成本競(jìng)爭(zhēng)力和循環(huán)穩(wěn)定性而受到廣泛關(guān)注,然而富鎳無鈷NM正極尚未得到廣泛研究,其低溫性能不佳的原因仍不清楚。 在此,韓國(guó)漢陽(yáng)大學(xué)Yang-Kook Sun等人比較了無鈷Li[NixMn1-x]O2(NM)和常規(guī)Li[NixCoyMn1-x-y]O2(NCM)正極(x = 0.8和0.9)在不同溫度下的基本性質(zhì)和電化學(xué)性能。盡管在升高的工作溫度下,無鈷NM正極的容量和循環(huán)穩(wěn)定性與NCM正極相當(dāng),但其低溫性能明顯不如NCM正極,這與其組成化學(xué)決定的固有特性有關(guān)。 其中Ni含量較高的正極低溫性能優(yōu)于Ni含量較低的正極,然而由于Ni無法發(fā)揮Co的作用,因此用Ni完全取代Co會(huì)對(duì)性能產(chǎn)生不利影響。Co的缺失不僅增加了鋰層中阻礙擴(kuò)散的陽(yáng)離子無序,而且降低了其離子擴(kuò)散(DLi+)對(duì)低溫的耐受性,導(dǎo)致在高倍率和低溫下的性能較差。然而,目前尚不清楚無鈷NM正極的DLi+下降是否歸因于較高程度的陽(yáng)離子混合,需要進(jìn)一步研究低溫下無鈷NM正極DLi+下降的原因。 圖1. NM和NCM正極不同溫度下的電化學(xué)性能 此外,為了提高無鈷層狀氧化物正極的實(shí)際可行性,有必要解決其低溫性能差的嚴(yán)重弱點(diǎn)。其中,增加Ni含量可以提高其電化學(xué)性能,然而這種策略降低了其成本競(jìng)爭(zhēng)力并導(dǎo)致循環(huán)不穩(wěn)定。與富鎳NCA/NCM正極類似,可以探索各種摻雜/涂層策略來提高無鈷富鎳NM正極的循環(huán)穩(wěn)定性。減小無鈷NM正極的二次粒徑可能有效提高其倍率性能,但正極-電解液接觸面積的相應(yīng)增加通常會(huì)損害電化學(xué)和熱穩(wěn)定性。 相反,應(yīng)考慮對(duì)初級(jí)粒子的尺寸和形狀進(jìn)行微觀結(jié)構(gòu)改性以構(gòu)建容易的Li+擴(kuò)散路徑,從而克服無鈷層狀氧化物正極的主要缺點(diǎn)。否則,開發(fā)具有極低Co含量的微結(jié)構(gòu)控制的富鎳NCA/NCM正極便是實(shí)現(xiàn)具有成本競(jìng)爭(zhēng)力電動(dòng)汽車用高性能正極的最可行方法。 圖2. NM和NCM正極倍率性能差異的原因 Intrinsic weaknesses of Co-free Ni–Mn layered cathodes for electric vehicles, Materials Today 2022. DOI: 10.1016/j.mattod.2022.03.005 原創(chuàng)文章,作者:v-suan,如若轉(zhuǎn)載,請(qǐng)注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2023/10/14/87dac9d4dc/ 電池 贊 (0) 0 生成海報(bào) 相關(guān)推薦 崔光磊團(tuán)隊(duì),最新AM! 2023年10月11日 鄭大武現(xiàn)麗等Small:木材衍生的空氣電極助力可再充電ZABs界面電催化 2023年10月12日 ?忻獲麟Angew:塑化聚合物電解質(zhì)實(shí)現(xiàn)高能固態(tài)鈉電池 2024年5月25日 ?廣工大AFM:H+/Li+離子交換誘導(dǎo)尖晶石離子導(dǎo)電層實(shí)現(xiàn)高能硫化物基全固態(tài)鋰電池 2024年3月28日 ?廈大「國(guó)家高層次人才」&華科大「國(guó)家杰青」聯(lián)手,新發(fā)JACS! 2024年6月16日 ?AM:基于兩性離子COF固態(tài)電解質(zhì)的全固態(tài)鋰金屬電池 2023年10月6日
