欧亚专线欧洲s码wmysnh48 ,女性被猪鞭入侵子宫的后果及症状,美妇紧致吞吐粗长巨物

宏觀量子現象的控制，是探索量子材料應用的關鍵。超快光學輻照是一種操縱量子相甚至促進出現新的量子相的方法，如光誘導超導，光開關到隱藏相，相的相干控制，超快光子誘導亞穩態和光調制奇異相等。特別是與晶格振動或相序參數相干耦合的光子，可以很大程度上驅動激發遠離平衡，這可能是一種實現材料中新相的有效方法。然而，通過光學操縱電子維度來實現新相位的可能性，仍然是一個很大的開放課題。

電荷密度波(CDW)材料中的超快光子激發，可以通過電子-聲子散射過程誘導相序的完全反轉，且反轉相的對稱性(Φ = 1)與原始相的對稱性(Φ =?1)相等。宏觀疇壁，可能在反相與初始相之間平行于表面存在，其中電子態是二維(2D)的(圖1a)。然而，這種光子誘導的二維電子態在材料中從未被識別出來，在實驗中這些態是否保持了長程有序也還不清楚。

在此，來自上海交通大學的向導&張文濤等研究者，利用飛秒紅外激光脈沖對三維電荷密度波材料(1T-TiSe₂)中的周期性晶格畸變進行了分段反演，產生了具有異常性質的瞬態二維有序電子態的宏觀疇壁。相關論文以題為“Optical manipulation of electronic dimensionality in a quantum material”于2021年07月07日發表在Nature上。

在此，研究者報道了一種三維CDW材料表面超快光子誘導的長程二維有序電子態。研究者利用紅外超短激光脈沖抽運樣品，隨后，分別利用高分辨率時間分辨光電發射光譜(trARPES)和MeV超快電子衍射(UED)監測了樣品的電子結構和晶格動力學(圖1b)。隨著能量和泵注量分辨率的提高，trARPES實驗表明，由于超快速相反轉引起的宏觀疇壁，表面出現了二維電子態，這由高分辨率UED實驗的時間晶格畸變所證實，與此同時，這與基于時間和空間依賴的雙壁Ginzburg Landau勢的唯象理論是一致的。此外，在宏觀疇壁上，研究者確定了一個相——它具有增強的態密度和在費米能(E_F)附近可能打開的能隙。

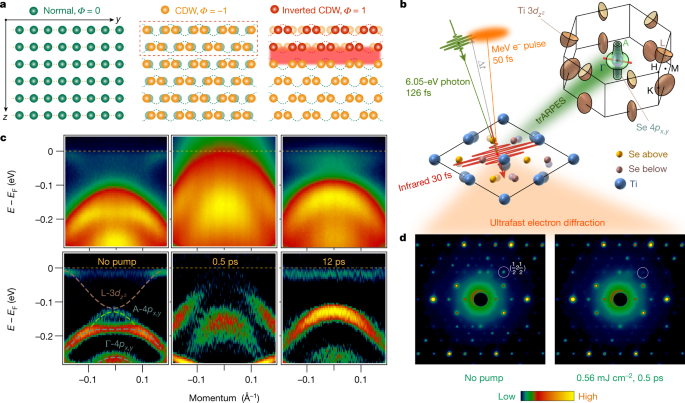

圖1. TiSe₂的時間分辨電子結構和電子衍射模式

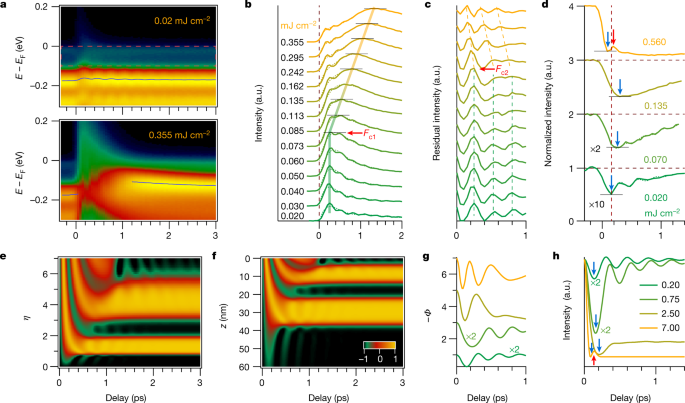

圖2. 實驗和模擬電子結構和PLD動力學

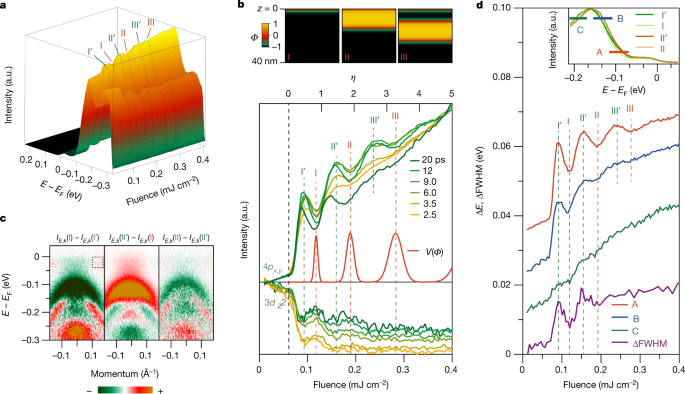

圖3. 光誘導的疇壁

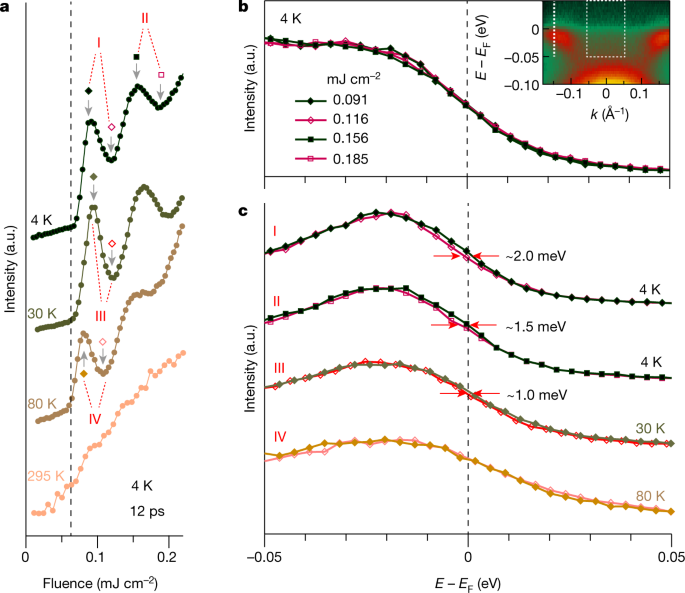

圖4. 泵-誘導疇壁的能隙

綜上所述，研究者在1T-TiSe₂中檢測到了光誘導的宏觀CDW疇壁。所發現的疇壁在光反相與原始相之間平行于表面存在，通過微調激發能可以將疇壁放置在靠近表面的位置。這種宏觀疇壁展示了二維電子系統的行為，因此，它是實現新相的平臺，例如具有超導的相。

該工作提出了一種利用超快激光抽運操縱量子材料的方法，并為具有新功能的下一代設備打開了一扇通往超快科學的窗口。然而，還需要進一步的研究來闡明產生這種宏觀疇壁的精確機理，確定這種方法是否適用于其他CDW材料甚至其他有序固體，以及最重要的是確定觀察到的能隙是否是光誘導超導的結果。

參考文獻

Duan, S., Cheng, Y., Xia, W. et al. Optical manipulation of electronic dimensionality in a quantum material. Nature 595, 239–244 (2021). https://doi.org/10.1038/s41586-021-03643-8

原文鏈接：

https://www.nature.com/articles/s41586-021-03643-8#citeas

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/88017031fc/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

上交大2021年第2篇Nature

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

上交大2021年第2篇Nature

相關推薦
