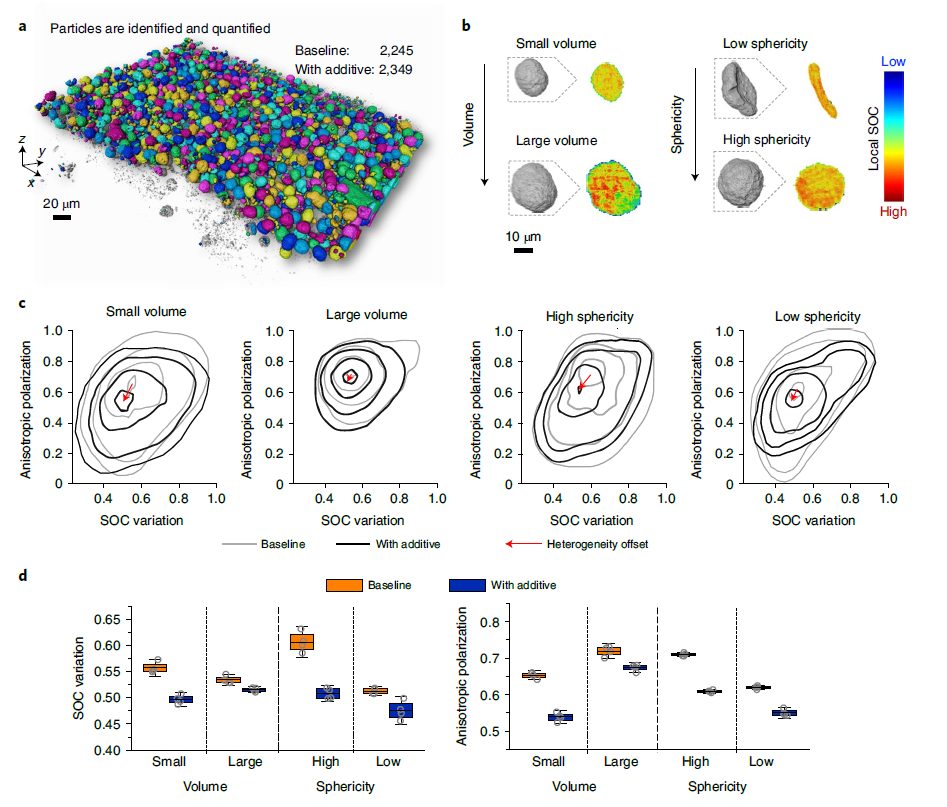

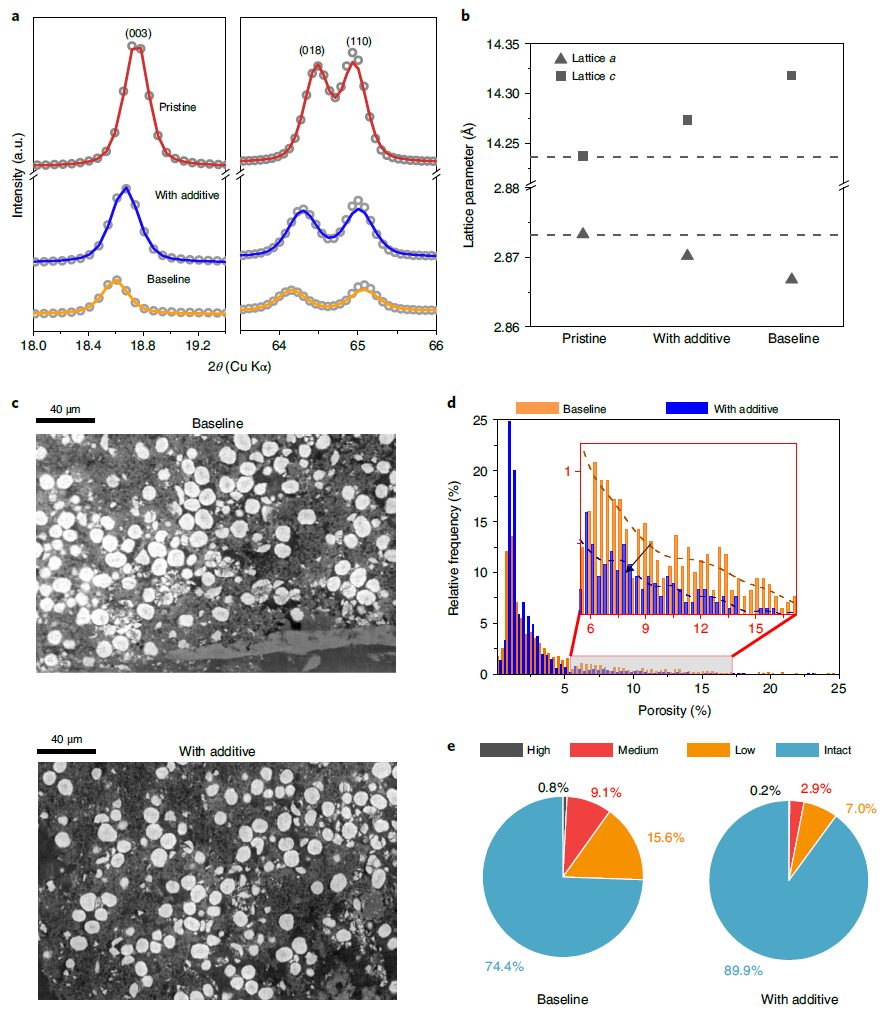

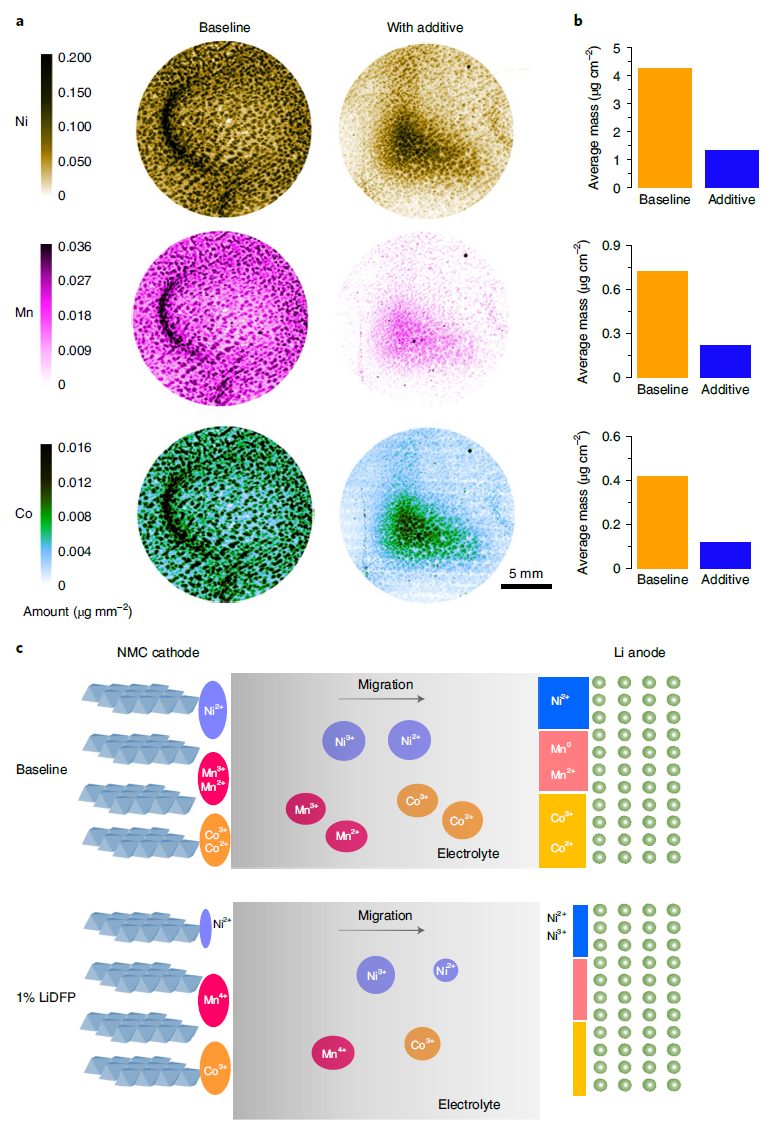

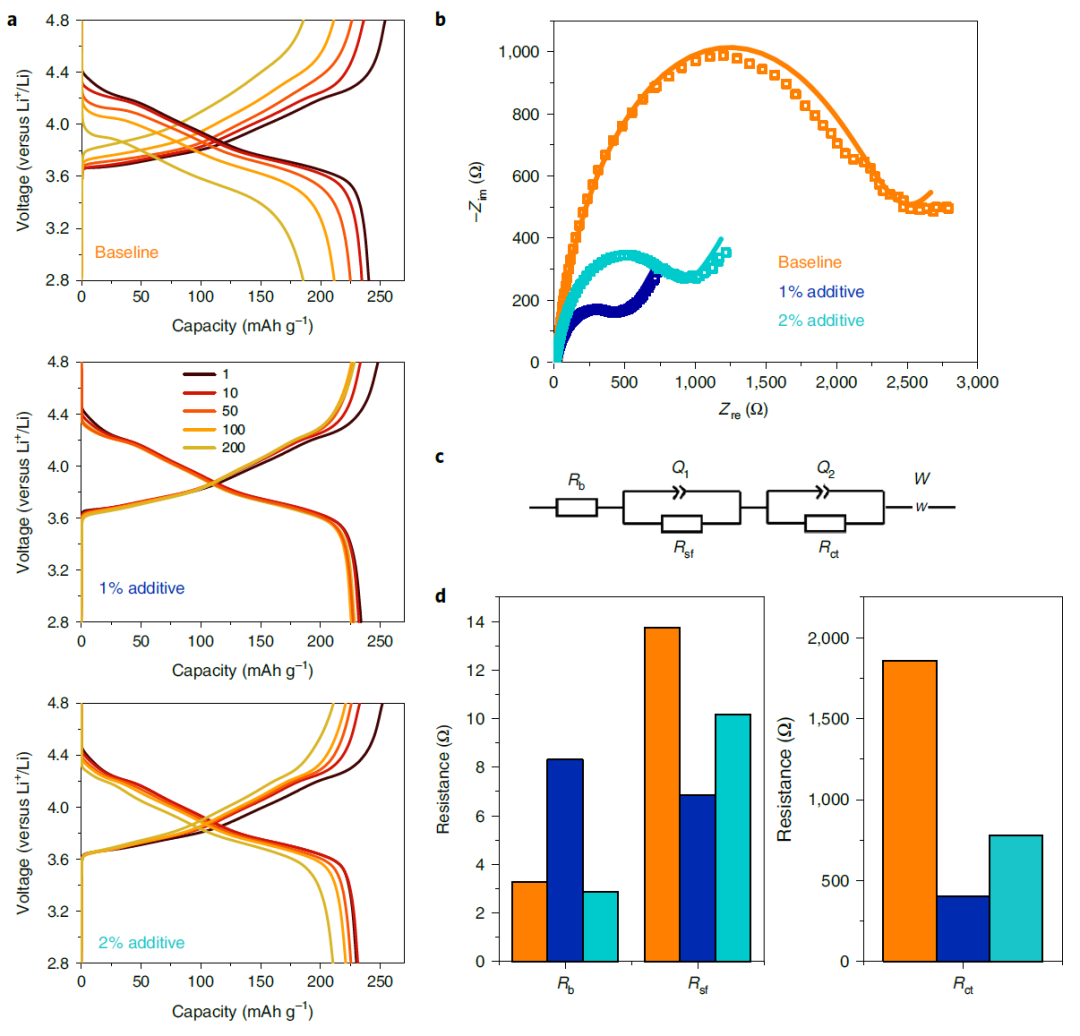

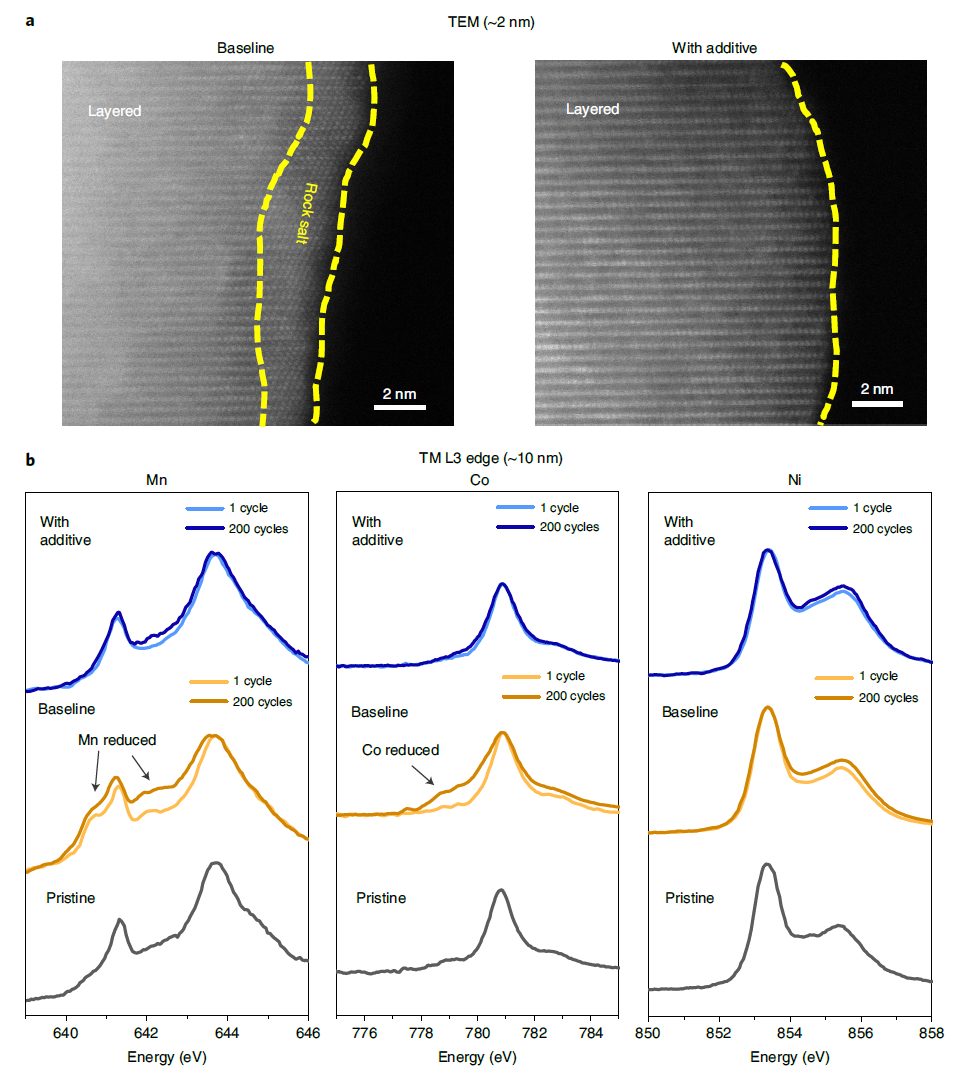

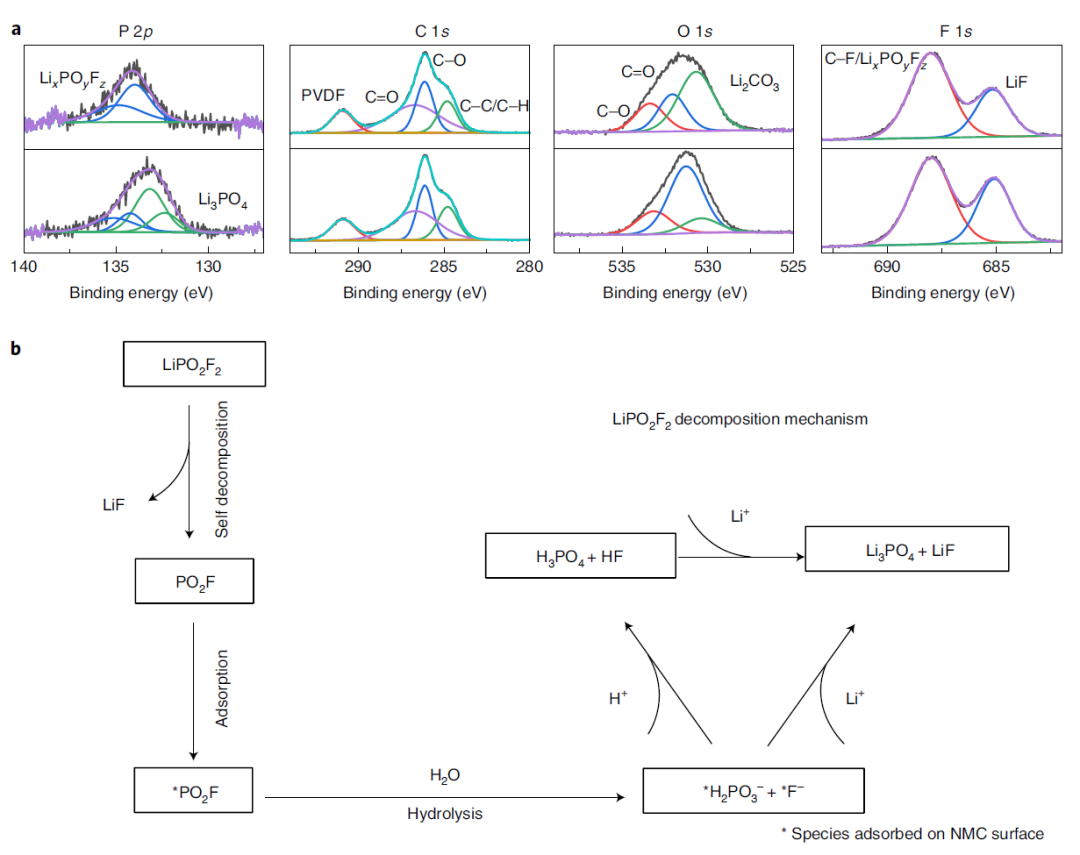

成果介紹富Ni層狀正極材料與金屬鋰負極相結合,有望為下一代電池提供更高的能量密度。然而,由于其在循環過程中存在結構不穩定,特別是在高壓下充電時,其可獲得的實際容量遠遠小于理論值。布魯克黑文國家實驗室Enyuan Hu、Xiao-Qing Yang,SLAC國家加速器實驗室Yijin Liu,美國陸軍研究實驗室許康等人證明,在普通商業電解液中使用適量的二氟磷酸鋰,可以實現穩定的電池循環,并具有4.8 V的超高截止電壓。Li || LiNi0.76Mn0.14Co0.10O2電池在200次循環后仍保持97%的初始容量(235 mAh g-1)。研究表明,循環穩定性歸因于正極材料上形成了穩定的界面。該界面是由二氟磷酸鋰分解形成的,過渡金屬的催化作用促進了其分解。分解產物Li3PO4和LiF形成保護性界面相。這抑制了過渡金屬的溶解和正極的表面重構。同時,這也有利于Li在正極內的均勻分布,有效地緩解了應變和裂紋的形成。相關工作以Additive engineering for robust interphases to stabilize high-Ni layered structures at ultra-high voltage of 4.8 V為題在Nature Energy上發表論文。圖文詳情圖1. 采用不同電解質時,Li || NMC76電池在超高電壓(2.8-4.8 V)下的電化學性能與基礎電解液相比,使用添加了LiDFP的電解液的電池在長期高壓循環中顯示出更穩定的容量保持率。特別是,使用1% LiDFP的電解質的電池在2.8-4.8 V下循環200次后仍保持228.02 mAh g-1的高放電容量,保持率達到了97.64%,表明添加LiDFP作為添加劑可能形成一個新的界面,有效地防止了電解液的持續分解和正極的降解。圖2. CEI膜的XPS分析與LiDFP添加劑的分解機制用XPS分析了200次循環后NMC76上CEI的化學成分。從含LiDFP的電解液中回收的正極的P 2p光譜顯示出兩個分峰,分別對應于LiPF6和LiDFP的分解產物LixPFyOz和Li3PO4。離子導電性Li3PO4的存在可以使離子遷移速度加快,界面阻抗降低。此外,F 1s光譜還表明,含LiDFP的電解液形成的CEI中有較高的LiF含量。這些XPS結果表明,LiDFP在NMC76上形成的CEI是含Li3PO4且富LiF的。Li3PO4、LiF和HF都可以在LiDFP分解過程中產生。Li3PO4和LiF通常被認為是良好的界面相成分,而HF則不是,因為它攻擊NMC表面,從而產生一系列有害影響。因此,需要優化LiDFP添加劑的濃度,以平衡正效應(Li3PO4和LiF)和負效應(HF)。另一個原因與LiDFP的溶解度有限有關。據報道,LiDFP在碳酸酯中的溶解度約為3%。圖3. 循環后的NMC76正極的HAADF-STEM和軟XAS表征與未添加LiDFP的樣品相比,對于有LiDFP存在的循環樣品,在相同的循環條件下,保持了表面潔凈的層狀結構,沒有檢測到任何巖鹽相,表明表面重構得到了有效的抑制。而且,根據軟XAS表征,從含LiDFP的電解質中回收的正極的Mn和Co光譜都顯示出很小的變化。圖4. 鋰負極上沉積TM的定量分析采用XRF研究了LiDFP衍生界面相抑制TM溶解的有效性。由于熒光強度與TM濃度直接相關,因此可以對鋰負極表面沉積的TM進行定量映射。結果表明,與添加LiDFP的正極表面相比,在未加LiDFP添加劑的正極表面發生TM損耗相當大,這可以進一步在電解液、鋰負極表面進行觀察。圖5. 電解液加入和不加入LiDFP時,電極的化學-機械相互作用的表征圖6. 循環后的NMC76正極的X射線衍射和斷層分析文獻信息Additive engineering for robust interphases to stabilize high-Ni layered structures at ultra-high voltage of 4.8?V,Nature Energy,2022.https://www.nature.com/articles/s41560-022-01020-x
