由于電催化 2 還原反應(CRR)存在多種可能的反應途徑與最終產物，因此，特異性產物的選擇性是設計CRR電催化劑的一個巨大挑戰。詳細了解涉及C1 -C3 途徑的關鍵基本步驟和表面結合物種對于指導目標產物的形成非常重要。最近，氧結合中間體被確定為有助于解釋CRR的完整反應路線圖的必要物種。
阿德萊德大學的焦研、喬世璋 等人綜述了氧結合中間體在影響CRR的還原產物(從二電子還原產物到高度還原產物)選擇性方面的重要作用。基于對吸附行為、反應熱力學和反應動力學的廣泛分析，這些氧結合中間體對解決競爭反應途徑的機理方面有很大的影響。通過理論計算、電化學測試以及現場原位光譜觀察，作者強調了受氧結合中間體調節的特定產物的首選反應途徑。這些氧結合中間體的幾何結構以及它們?cè)诖呋瘎┍砻娴慕Y(jié)合，共同決定了C-O鍵的斷裂或保留，這對最終產物的選擇性有重要影響。在此基礎上，作者總結了用于探索中間體演化的實用技術，并提出了提高電催化劑選擇性的可能策略。相關工作以《Role of Oxygen-Bound Reaction Intermediates in Selective Electrochemical CO2 Reduction 》為題在《Energy & Environmental Science 》上發表綜述文章。

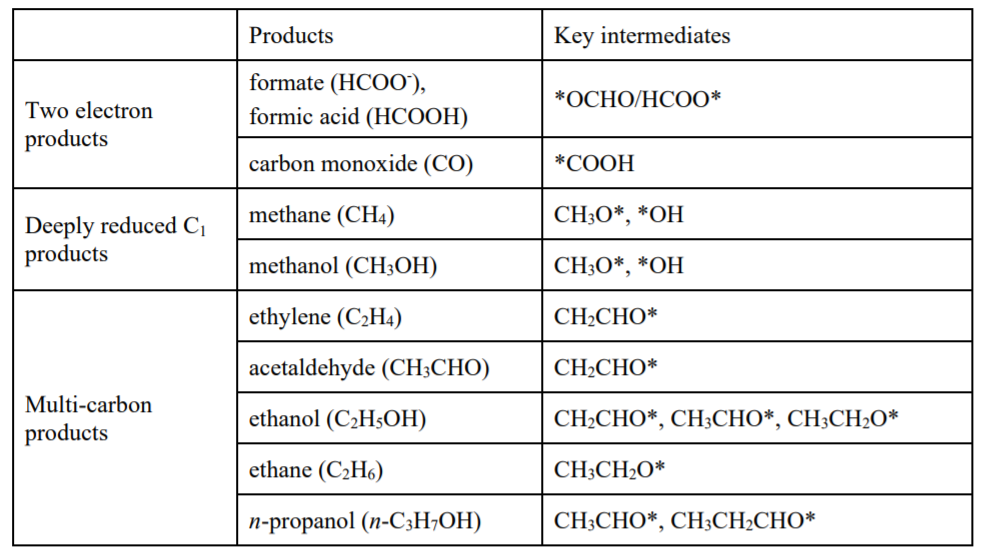

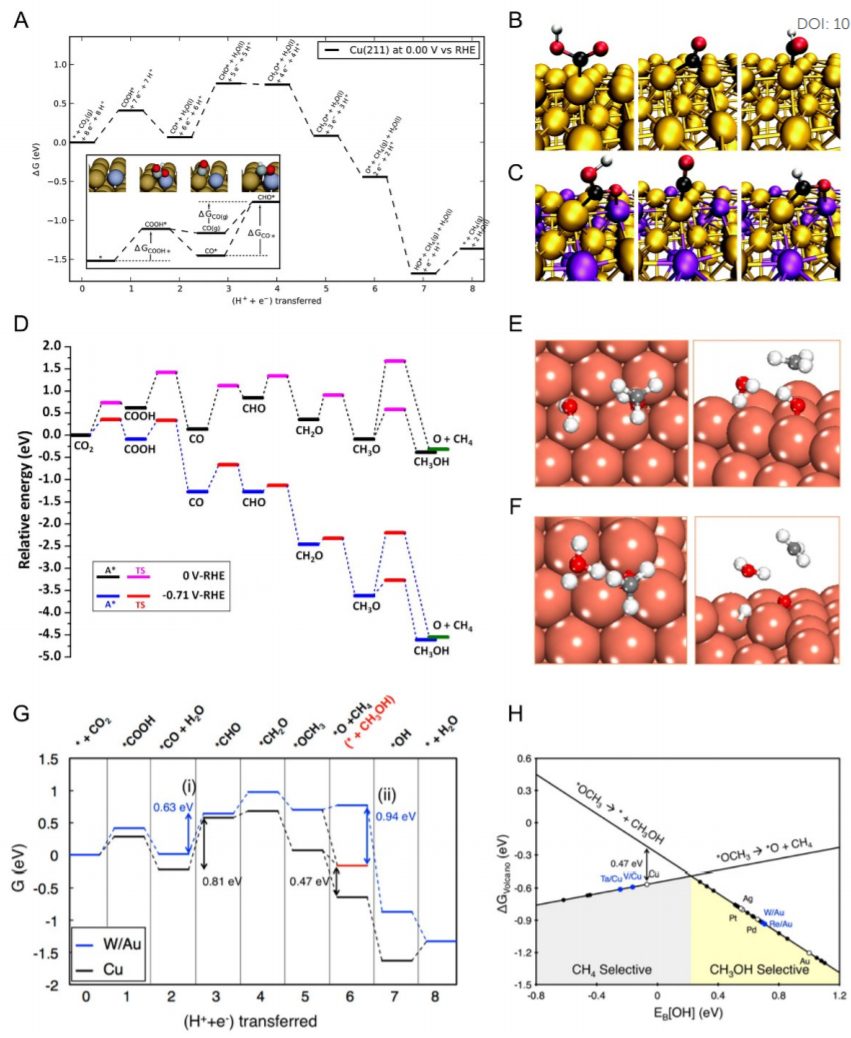

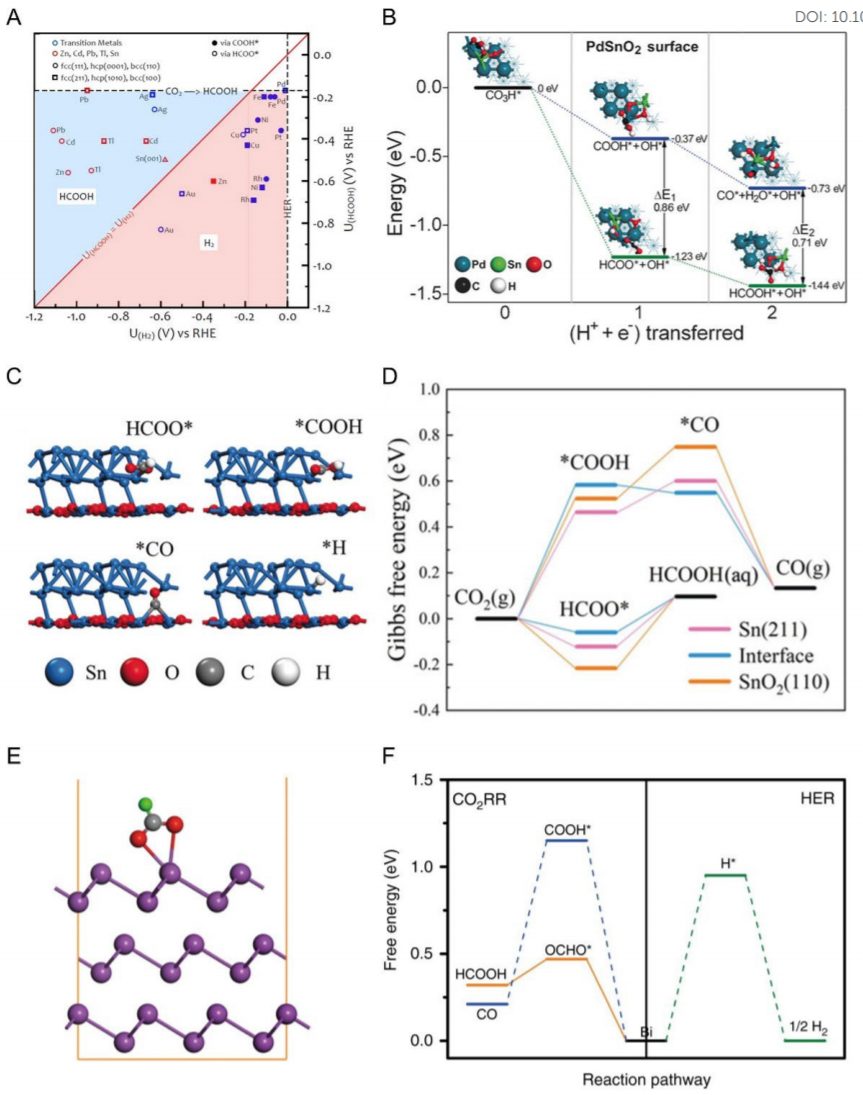

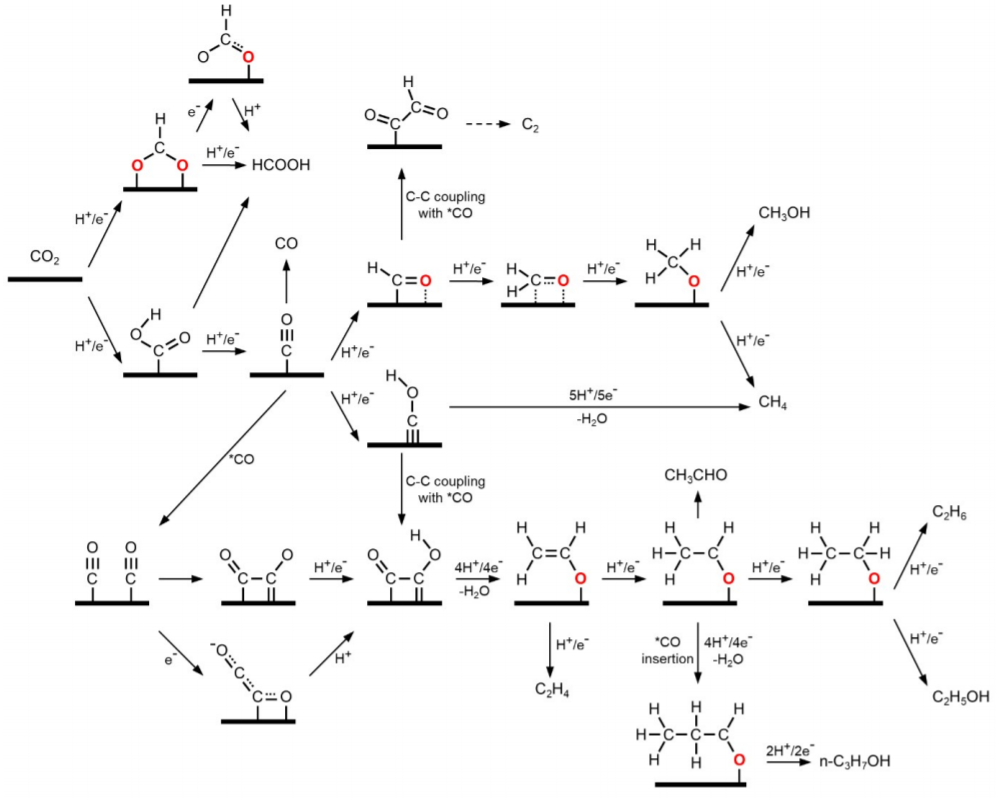

圖1. CO2 還原生成各種C1 -C3 產物的反應途徑 表1 各種C1 -C3 產物和關鍵中間體(主要是含氧中間體)的分類 電催化CO2 還原反應涉及多個質子、電子轉移步驟以及許多可能的中間體。CRR選擇性可以通過關鍵的反應中間體(碳結合和氧結合物種)來調整和確定，以合成特定目標產物。圖1概述了CO2 還原生成C1 -C3 產物的反應途徑。氧結合中間體可能出現在CRR途徑的各個階段。表1概述了各種C1 -C3 產物和關鍵中間體的簡要分類。 電催化CO2 還原反應可通過理論描述符來解釋其催化活性和選擇性，并確定產物分布。實驗和理論研究結果表明，*OCHO的結合能可作為對甲酸酯選擇性的描述符，如圖2A所示。另一項計算研究表明，氧結合強度可以作為預測CH3 O*中間體選擇性生產甲烷和甲醇的理論描述符，如圖2B所示。在Cu基雙金屬電催化劑中，額外加入的金屬的氫親和力、氧親合力對CRR選擇性起著重要的決定作用，如圖2C所示。 如圖2D-F所示，DFT計算表明，*H、*COOH、*CO、CH3 O*中間體的結合能可以用來描述CRR的產物分類。此外，*C2 O2 和*OH的結合能被確定為形成乙烯和乙醇的描述符，如圖2G、H所示。除了熱力學模型之外，還報道了動力學模型中涉及過渡態能量的比例關系(圖2I)。總之，這些描述模型有助于理解某些產物的潛在反應機理，并有助于CRR催化劑的篩選。 圖3. 基于理論計算的氧結合中間體在引導CRR選擇性到二電子還原產物中的作用 為了調整二電子產物的選擇性，控制初始中間體在競爭反應路徑中的吸附行為至關重要。早期形成的氧結合中間體在決定對甲酸鹽的選擇性方面起著重要作用。理論研究表明，通過HCOO*中間體來形成甲酸更加可行(圖3A)。該研究發現，*COOH和*H的自由能之間存在較強的線性比例關系，而*OCHO和*H的自由能之間不存在相關性。因此，受競爭的HER影響，通過*COOH中間體將CO2 還原為甲酸鹽將會受到極大影響。 Sn因具有最佳*OCHO的結合強度而表現出對甲酸鹽的高選擇性。DFT計算表明，最佳的Pd-Sn-O表面構型促進了HCOO*中間體的生成和HCOOH的生成，其中CO的生成和HER都被抑制(圖3B)。另一項研究表明，Sn/SnOx 界面通過優化HCOO*的吸附能來促進HCOOH的生成(圖3C、D)。除了Sn，超薄鉍納米片(BiNS)在CRR產甲酸鹽方面也表現出高選擇性和活性。DFT計算進一步證明了這一點，表明與*COOH或*H相比，OCHO*中間體吸附在Bi(001)表面更加穩定(圖3E、F)。 圖4. 基于實驗表征的氧結合中間體在引導CRR選擇性到二電子產物中的作用 如前所述，通過將Cu和Sn合金化，對CO和甲酸鹽的選擇性得到了微調，這與從根本上對*COOH、*OCHO中間體的吸附變化有關。這可由原位拉曼光譜所證實(圖4A、B)。對于高Sn含量合金，只觀察到甲酸鹽(*OCHO或*OCO-)的對稱拉伸，而低Sn含量合金只觀察到羧酸鹽(*COOH)的伸縮振動。圖4C所示，基于Sn位點局部正電荷的存在，提出了Cu-Sn合金體系中生成CO和甲酸鹽的CRR途徑。在另一項使用氧化物衍生的Cu(CuOD)的研究中發現，S摻雜增強了甲酸鹽選擇性(圖4D)。拉曼光譜再次證明，S摻雜樣品(CuODS)在CO2 – 中間體中表現出更強的C-O鍵穩定性，表現出更高的νas CO2 – 帶強度，如圖4E和f所示。 圖5. 基于計算的氧結合中間體在CRR定向生成甲烷和甲醇中的作用 *CO加氫制*CHO被確定為*CHO產甲烷途徑的電位決定步驟。*CO和*CHO結合能的比例關系限制了過渡金屬催化劑上電還原CO2 生成甲烷的催化活性。為了降低產甲烷的過電位(圖5A)，計算表明，相對于*CO，*CHO更需要穩定在催化劑表面。使用親氧元素進行合金化可能是一種可行的策略，可以提高CRR活性和對C1 產物的選擇性。模型合金催化劑的DFT計算表明，*CHO的*O端與合金表面的相互作用增加，*CHO的穩定性優于*CO(圖5B、C)。 接下來討論CH3 O*還原來形成甲烷和甲醇之間的選擇性。結果發現CH3 O*中甲基端遠離催化劑表面。DFT計算CH3 O*還原的動力學勢壘表明，在溶劑化環境中，甲醇的生產優于甲烷。圖5E和F顯示了CH3 O*在不同取向的過渡態下轉化為甲烷的過程。因此，通過C-O鍵斷裂和C-H鍵生成來生成甲烷產生了更高的動力學勢壘(圖5D)。 另外，催化劑表面的氧親和力在引導反應途徑向甲烷或甲醇方向上發揮重要作用。在氧親和力較強的催化劑上，CO2 中的第二個C-O鍵可能更易斷裂，從而導致碳?xì)浠衔锏漠a(chǎn)生。相反，氧親和力較弱的表面可能會保留這種C-O鍵，有利于甲醇等醇的生成。因此，當CH3 O*還原生成甲烷后，吸附的*O殘留在表面，通過*OH中間體進一步還原為H2 O。因此，*OH的結合能是確定電還原CO2 制甲醇或甲烷的活性和選擇性的可行描述符(圖5G、H)。 圖6. 基于實驗表征的表面結合中間體和催化劑結構演化在甲烷選擇性中的作用 通過表面增強紅外光譜(SEIRAS)來觀察CRR過程的*CO/*CHO中間體，如圖6A、B所示，由SEIRAS可檢測到CH3 O*中間體(約1390 cm-1 )的-C-H彎曲振動。這也為前文所提出的反應機制提供了佐證，O-C鍵的斷裂產生甲烷，而Cu-O鍵的斷裂則產生甲醇。乙烷和乙醇的選擇性也符合類似的結果。 圖7. 基于計算技術的氧結合中間體在多碳產物選擇性中的作用 乙烯和乙醇是報道最廣泛的C2 產物。在CRR的早期階段，這些產物在C-C耦合過程中具有共同的反應中間體。DFT計算發現，通過改變C-C耦合反應后中間體的能量學，可以實現對乙烯和乙醇的選擇性控制。對于Cu催化劑，相對于乙醇，乙烯途徑具有較低的熱力學能壘(圖7A)。在Cu表面引入空位后，形成乙烯的勢壘略有增加，而形成乙醇的勢壘幾乎不受影響(圖7B)。進一步地，在Cu模型體系中，表面空位和亞表面S的摻入將導致乙烯途徑的能壘顯著增加，而乙醇途徑的能壘不受影響(圖7C)。這些結果表明，調控CH2 CHO*中間體的熱力學吸附可實現乙烯、乙醇的的選擇性轉化。 此外，乙醛是關鍵的C2 中間體，在Cu表面上的CO2 和CO還原中，乙醛被認為是乙醇生產的前驅體。對氧化物衍生銅(OD-Cu)的機理研究表明，乙醛是CO電還原成乙醇的次要產物，同時也是關鍵中間體(圖7F)。DFT計算結果表明，乙醛的吸附自由能較低，而乙醛的低法拉第效率表明其將進一步被還原為乙醇(圖7D)。 圖8. 基于實驗表征的氧結合中間體在多碳產物選擇性中的作用 研究表明，乙烷和乙醇的形成是通過CH3 CH2 O*中間體通過CO耦合機制進行的。利用原位拉曼光譜和原位X射線吸收光譜，在碘化物衍生的銅(ID-Cu)上檢測到了CH3 CH2 O*中間體。與氧化物衍生的銅(OD-Cu)相比，碘化物衍生的銅(ID-Cu)具有更高的選擇性和更快的乙烷生成動力學(圖8A、B)。從這項研究中，可以推斷乙烷遵循相同的途徑生成乙烯和乙醇，而后期乙氧基中間體的穩定性差異(受催化劑表面氧結合能影響)，將影響乙烷、乙醇的選擇性(圖8C、D)。 最近，一項研究將CO2 與O2 (分壓較小)作為進料氣用于電解CO2 還原，并證明了與純CO2 情況相比，當電位較負時，混合氣體體系中SERS在706 cm-1 處觀察到明顯的譜帶，對應氧還原反應產生的表面羥基物種(圖8E、F)。DFT計算表明，這些表面羥基物種能夠增強CO2 還原為C2+ 產物(圖8G)。 Role of Oxygen-Bound Reaction Intermediates in Selective Electrochemical CO2 Reduction,?Energy & Environmental Science ,? DOI：10.1039/D1EE00740H
