餐桌椅上的肉伦h,上司人妻互换HD无码,日韩经典午夜福利发布

紅磷（RP）作為一種很有前途的鉀離子電池（KIBs）負極，由于其高理論容量、低氧化還原電位和豐富的自然資源而受到廣泛關注。然而，由于體積膨脹巨大和電子導電性差，RP表現出顯著的容量衰減和快速的結構退化。

在此，武漢理工大學麥立強教授、吳勁松教授及羅雯等人報道通過蒸發-冷凝法將無定形RP封裝到3D互連多孔多通道的S/N共摻雜碳納米纖維中制備了一種應變松弛自支撐柔性RP/碳電極（RP@SN-CNFs），并將其作為非水系可充電KIB的優良負極。

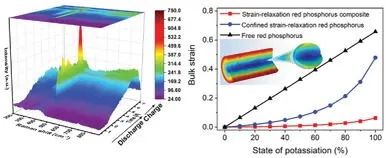

由于S/N共摻雜的協同作用，碳基體對RP具有更強的吸附能，可以有效緩解RP體積變化帶來的巨大應力。原位TEM研究和基于COMSOL的化學機械模擬表明，多孔碳基體可以提供空間來適應RP在鉀化過程中的體積變化，并且鉀化晶體聚集以釋放應力并產生快速應變松弛。

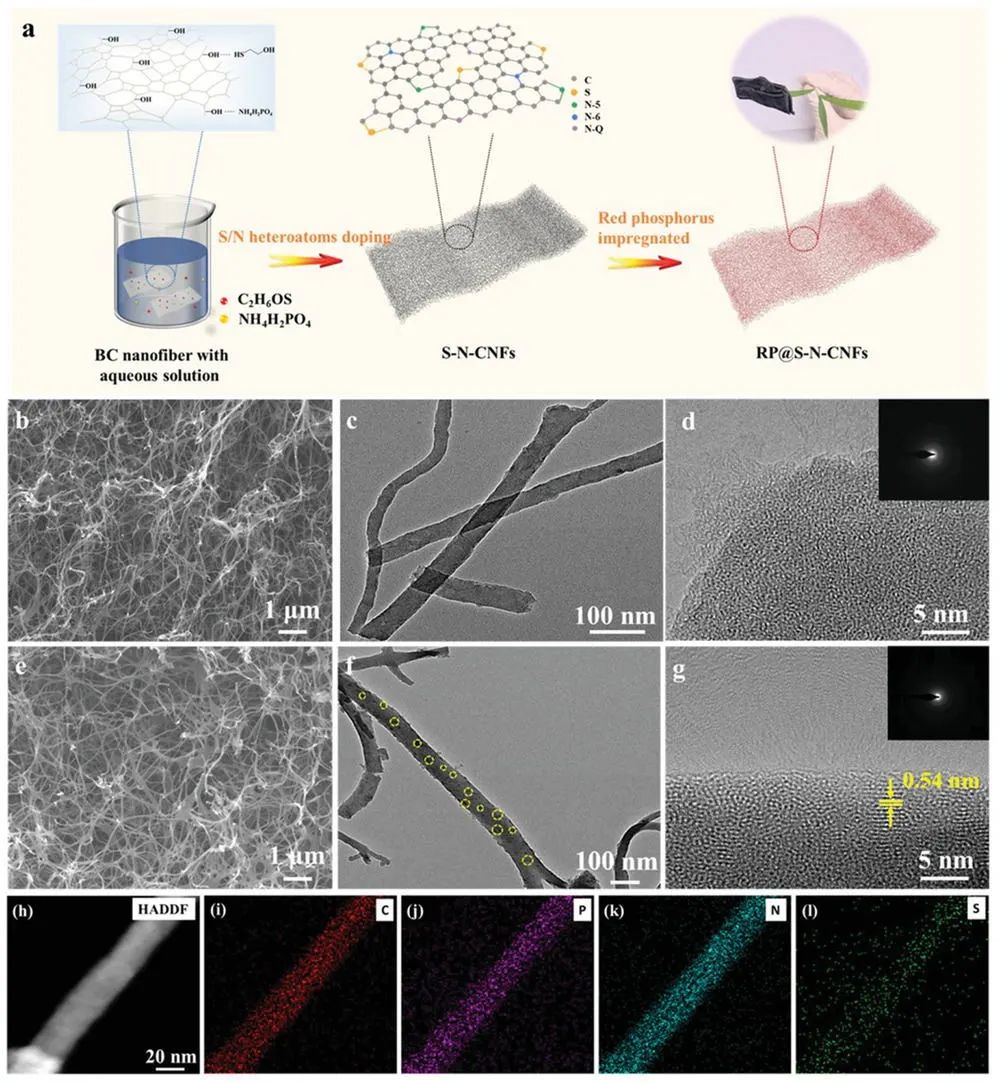

圖1. RP@SN-CNFs的制備過程示意圖及結構表征

因此，當作為KIBs的獨立負極時，RP@SN-CNFs電極表現出高可逆容量、優異的倍率性能和非凡的耐久性，在1 A g^-1下900次循環后可提供429 mAh g^-1的高可逆容量且庫倫效率近100%，甚至在2 A g^-1的高電流密度下2000次循環后容量仍保持為282 mAh g^-1。

通過原位表征和DFT計算證明了高度可逆的單電子轉移機制，其最終放電產物為KP且表現出更快的動力學。結果表明，該策略可以克服上述合金化電極的局限性，更重要的是，揭示了界面親和性磷碳負極呈現出的應力松弛行為，這為大體積膨脹負極的應用提供了新的思路。

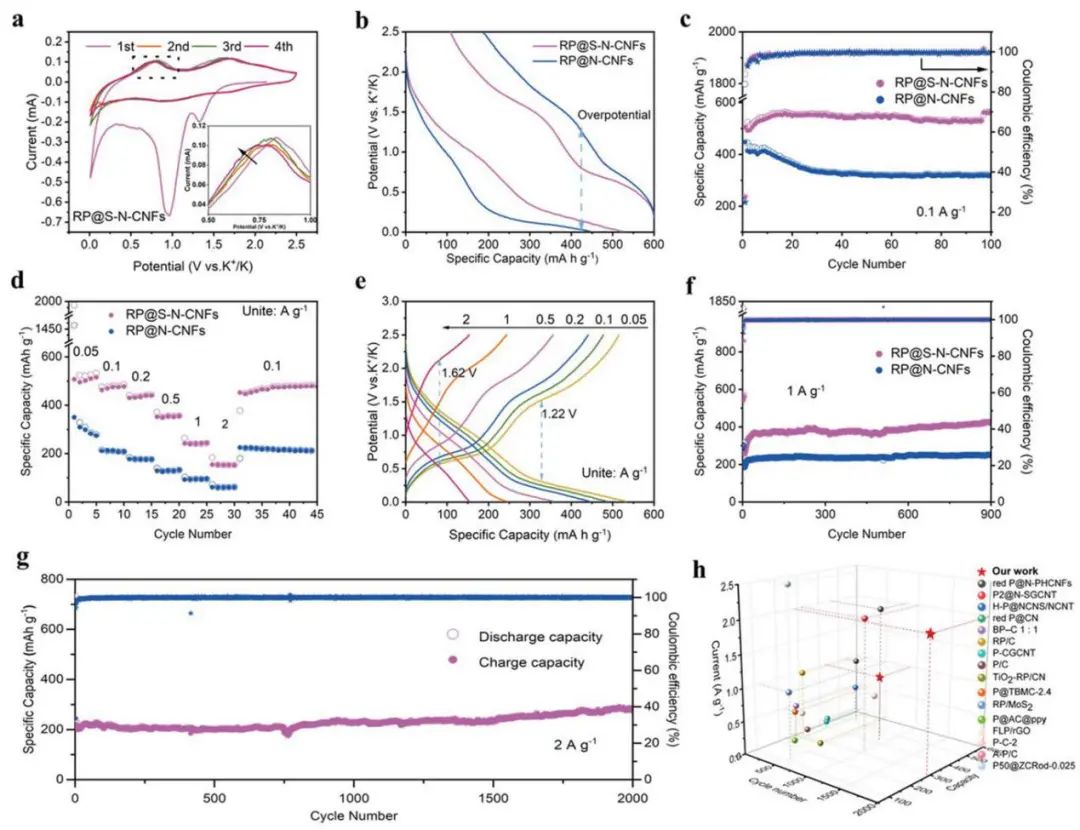

圖2. RP@SN-CNFs負極的儲鉀性能

A Strain-Relaxation Red Phosphorus Freestanding Anode for Non-Aqueous Potassium Ion Batteries, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202103343

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/0ab28e6dd7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

麥立強/吳勁松/羅雯AEM: 用于非水系鉀電池的應變松弛紅磷自支撐負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

麥立強/吳勁松/羅雯AEM: 用于非水系鉀電池的應變松弛紅磷自支撐負極

相關推薦
