两个黑人挺进校花体内,精品人妻无码一区二区三区4,双乳奶水饱满少妇呻吟

非水系Li-O₂電池充電時過電位過大，導致往返效率低、電極材料和電解液分解等問題。迄今為止，對這種過電位的起源進行了廣泛的研究。然而，由于多步反應機制的復雜性，仍尚未完全了解。

在此，日本大阪大學Shuji Nakanishi及豐田中央研究所Yoko Hase等人通過恒電流間歇滴定技術（GITT）和差示電化學質譜（DEM）的電化學分析及非原位粉末X射線衍射（PXRD）、Rietveld精修的結構分析，對其充電反應機理進行了研究以闡明過電位升高的原因。

研究表明，Li-O₂電池中充電反應的多步行為的原因之一是在Li_2-xO₂的固溶型脫鋰過程中增加電池電壓的正反饋機制。電化學分析結果表明，脫鋰反應在第一步以固相?溶液型進行，在第二步以兩相型進行，在這兩步之間的過渡階段析氧速率降低。

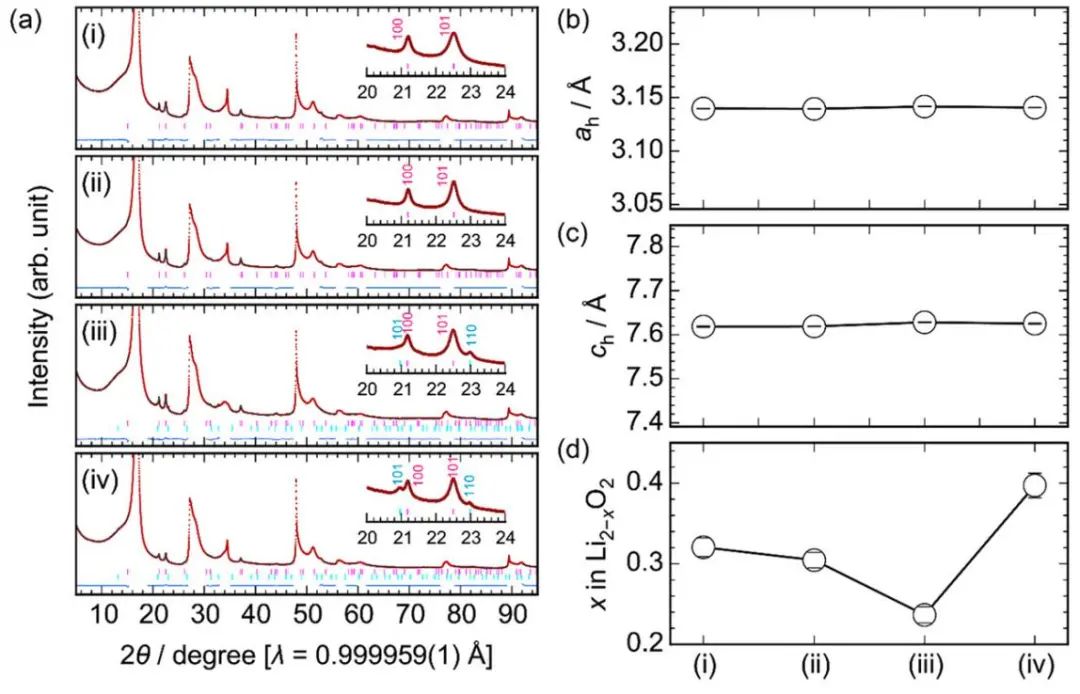

圖1. 晶體結構分析結果

具體而言，精確的結構分析證實了在放電和充電過程中Li_2-xO₂的形成。在步驟I的后半部分，從具有較低Li⁺化學擴散系數（D_Li）的Li_2-xO₂的較低缺鋰相脫鋰導致氧化速率降低，從而通過正反饋導致電池電壓進一步增加。隨著電池電壓的急劇增加，成核或旋節線分解隨后發生從固溶體型到兩相型的相變。

因此，增加電池電壓的正反饋的內在機制發生在第一步。通過消除正反饋回路的元素（即氧化速率、電池電壓或D_Li）之一，可以在低過電位下使用固溶體脫鋰進行連續充電。該研究提供了一種抑制充電時過電位升高的策略，這是實現具有高往返效率Li-O₂電池的基本要求。

圖2. Li_2-xO₂氧化中提出的正反饋機制

Positive Feedback Mechanism to Increase the Charging Voltage of Li-O₂Batteries, Journal of the American Chemical Society 2022. DOI: 10.1021/jacs.1c10986

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/21c08cdce3/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS: 提高Li-O2電池充電電壓的正反饋機制

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

JACS: 提高Li-O2電池充電電壓的正反饋機制

相關推薦
