氫氣具有可持續性、高能量密度和環境友好性的優點，是新一代燃料的理想選擇。電催化水分解是一種生產氫氣的有效方法，由陰極處的析氫反應（HER）和陽極處的析氧反應（OER）組成。然而，OER涉及復雜的四電子轉移過程，是一種動力學緩慢的反應。因此，設計用于OER的高效電催化劑是進一步提高水分解的關鍵。其中，RuO2和IrO2被認為是最具活性的OER催化劑，但是高成本和穩定性差限制了其應用。因此，必須需出具有出色的OER催化活性和出色的穩定性的低成本替代材料。近年來，金屬磷化物、硼化物、氮化物、硒化物和硫化物作為OER電催化劑引起了研究人員極大的興趣。雖然上述許多金屬化合物對OER表現出優異的催化性能，但是實際的活性物種仍存在爭議。過渡金屬（氧化物）氫氧化物（MII(OH)2和MIIIOOH; M=Ni、Co、Fe等）屬于層狀構造型家族，這些（氧化物）氫氧化物通過MO6八面體結構的層狀堆積夾在質子層之間。由于Co和Ni（氧化物）氫氧化物相在中性堿性溶液的OER條件下是穩定的，因此它們是適合這一特定主題的模型。
近日，深圳大學劉劍洪、張黔玲課題組（共同通訊作者）等人考慮電化學制備Co(OH)2/CoOOH陣列是一種成熟的技術，因此選擇了低結晶的CoOOH納米片陣列（LC-CoOOH NAs）作為研究其結構-性能關系的理想模型。在本文中，作者采用了電化學析氧反應（OER）方法制備了碳纖維布上生長的低結晶CoOOH納米片陣列（LC-CoOOH NAs/CFC）。低結晶態CoOOH納米片是由多個不同取向的短程（1-5 nm）有序晶粒隨機組裝而成，形成豐富的晶界（CoOOH的邊緣位）。此外，作者還在低結晶CoOOH納米片上設計了一定數量的結構缺陷（氧空位）。由于這些豐富的CoOOH邊緣位點和氧空位，LC-CoOOH NAs/CFC比高結晶度的CoOOH NAs/CFC具有更好的OER活性。該研究為合成具有短程有序結構的缺陷材料提供了新的途徑，為OER催化劑的結構和性能奠定了有價值的理論基礎。
該成果以 “Electrochemical Construction of Low-Crystalline CoOOH Nanosheets with Short-Range Ordered Grains to Improve Oxygen Evolution Activity” 為題發表在期刊 ACS Catalysis上，共同第一作者為深圳大學化學與環境工程學院博士葉盛華、胡靜，以及碩士研究生王靖鵬。

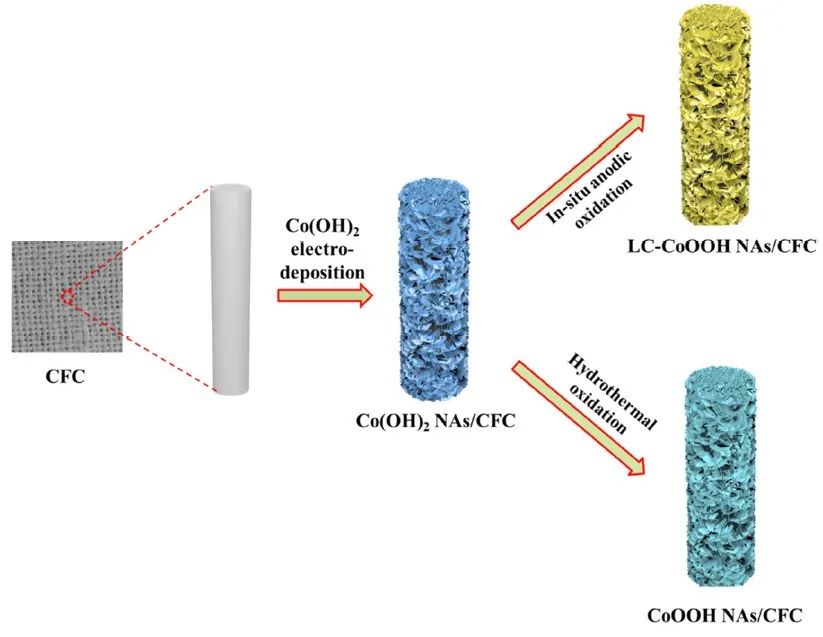

圖1. LC-CoOOH NAs/CFC和CoOOH NAs/CFC的制備示意圖

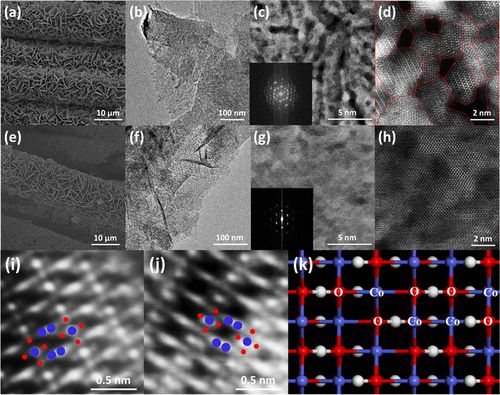

圖2. LC-CoOOH NAs/CFC和CoOOH NAs/CFC的結構表征
圖2a、b和e、f表明，LC-CoOOH NAs/CFC和CoOOH NAs/CFC均呈現納米片陣列結構，圖2c表明，LC-CoOOH NAs/CFC具有多孔結構，且FFT結果表明，LC-CoOOH NAs/CFC由大量無規取向的短程有序晶粒組成，而CoOOH NAs/CFC的局域取向為單一取向（圖2g）。球差電鏡結果（圖2d、h）進一步表明，LC-CoOOH NAs/CFC的由大量短程有序的晶粒組成，晶粒小于5 nm，晶粒間存在大量的晶界（邊緣位點），從而整體上呈現高無序度結構。而在相同觀察尺度下，CoOOH NAs/CFC呈現長程有序結構。進一步通過iDPC –STEM觀察有序區域（圖2i-j）可以發現，LC-CoOOH NAs/CFC和CoOOH NAs/CFC有序區域的原子排列均符合CoOOH的（104）晶面特征。

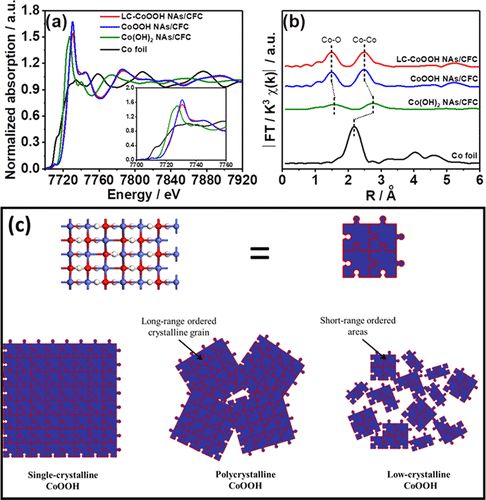

圖3. 鈷的同步輻射X射線吸收光譜結果以及單晶、多晶及低結晶度CoOOH的結構示意圖
同步輻射X射線近邊吸收光譜（圖3a-b）表明，LC-CoOOH NAs/CFC和CoOOH NAs/CFC中Co的價態為+3價，與CoOOH NAs/CFC相比，LC-CoOOH NAs/CFC的Co-O和Co-Co配位數有所下降，說明氧空位的產生以及大量配位不飽和的邊緣位點（晶界）的存在。圖3c示意了單晶、長程有序多晶以及短程有序低結晶度CoOOH的結構。單晶CoOOH不僅要有理想的結晶度，而且要有單一的取向。多晶CoOOH納米片由無序排列的小晶體組成，但微米尺度下單個小晶體仍然是各向異性的；然而，LC-CoOOH納米片由大量隨機聚集的各向異性晶粒組成，且其尺寸在5 nm以內，因此，LC-CoOOH納米片總體上表現出短程有序和極低的結晶度，形成了多孔結構和眾多的晶界(邊緣位點)。

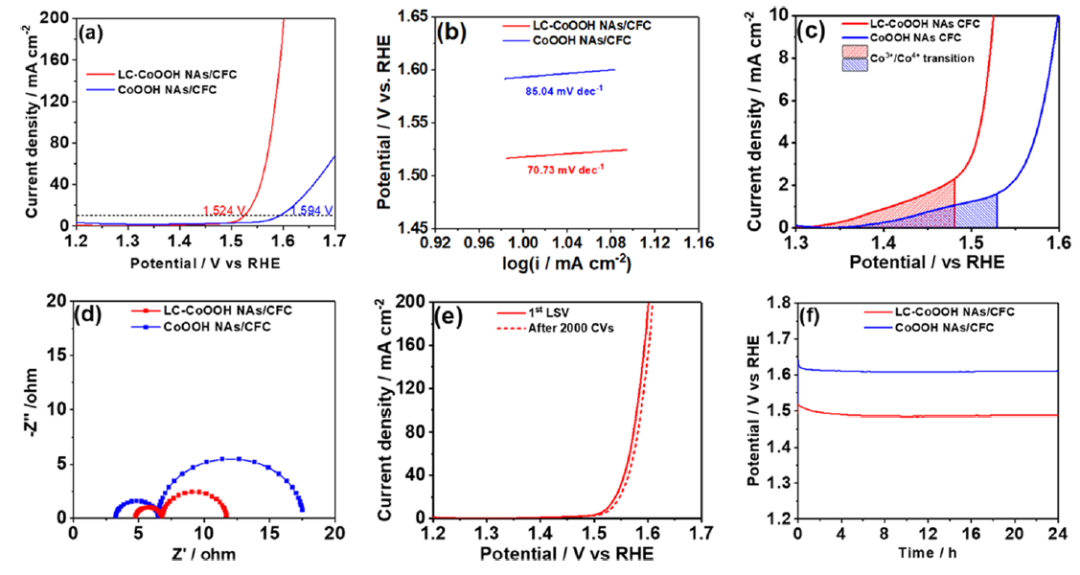

在1 M KOH下測試OER活性。極化曲線表明，LC-CoOOH NAs/CFC表現出最佳OER活性，10 mA/cm-2的過電位為294 mV，低于CoOOH NAs/CFC (364 mV)。LC-CoOOH NAs/CFC具有較低的Tafel斜率，為70.73 mV dec?1，反應過程中能產生更多的反應活性位點。另一方面，LC-CoOOH NAs/CFC也具有優異的穩定性和耐久性。
DFT計算結果表明，氧空位調節了Co的d帶中心，從而優化了OER過程含氧物種的吸附強度，進而進一步優化了OER反應速控步的吉布斯自由能，最終導致LC-CoOOH NAs/CFC的OER活性大大提升。
這項研究為富缺陷的短程有序結構的合成提供了新的思路，并對于OER催化劑的構-效關系的研究提供了新的觀點。
Electrochemical Construction of Low-Crystalline CoOOH Nanosheets with Short-Range Ordered Grains to Improve Oxygen Evolution Activity. ACS Catal. 2021, 11, 6104–6112.
https://pubs.acs.org/doi/10.1021/acscatal.1c01300?fig=fig1&ref=pdf
原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/2cf00f8e38/
