日本农村大姐RAPPER,国产在线国偷精品产拍,西西人体44RT大胆高清张悠雨

水系鋅離子電池（ZIBs）成本低，具有良好的理論容量和固有安全性，因此作為大規(guī)模儲能系統(tǒng)中的潛在儲能裝置越來越受到關(guān)注。然而，嚴重的枝晶生長和副反應(yīng)問題阻礙了ZIBs的實際應(yīng)用。

山東大學王書華、劉宏等構(gòu)建了具有有序介孔通道的分子篩，以定制鋅表面上的局部電解液溶劑化結(jié)構(gòu)。

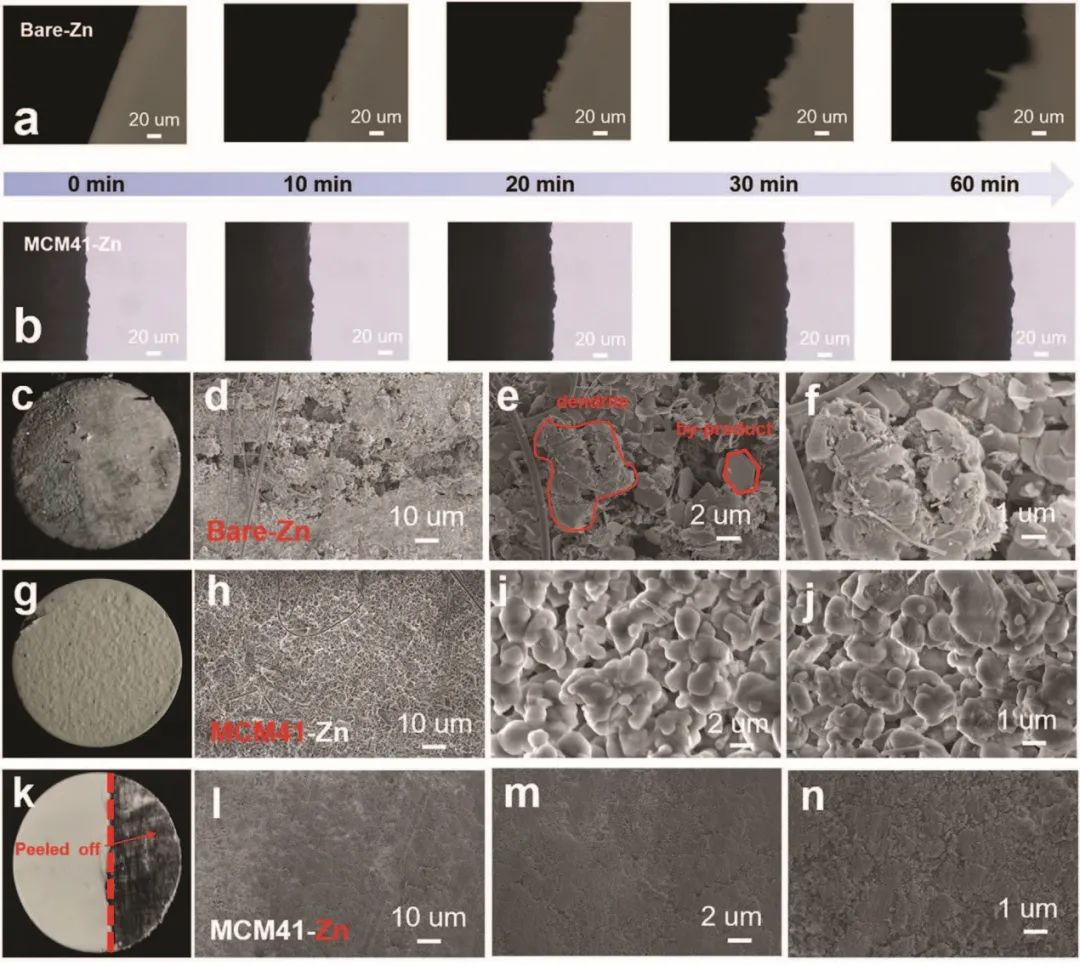

圖1 對稱Zn電池的原位光學顯微鏡觀察

這里作者將分子篩物理涂覆在鋅負極上，為局部高濃度電解液提供了有序的通道。通過調(diào)節(jié)分子篩的孔徑可以實現(xiàn)不同的高濃度溶劑化結(jié)構(gòu)，其中最佳的孔幾何結(jié)構(gòu)是直徑為2.5 nm的介孔通道，該通道可誘導局部高濃電解液的形成，并提供較低的Zn²⁺脫溶劑化能。

研究顯示，MCM41-Zn負極表現(xiàn)出均勻的鋅沉積行為，同時抑制了副反應(yīng)。COMSOL模擬表明，電場和濃度場的重新分布極大地促進了鋅在電極上的均勻沉積。

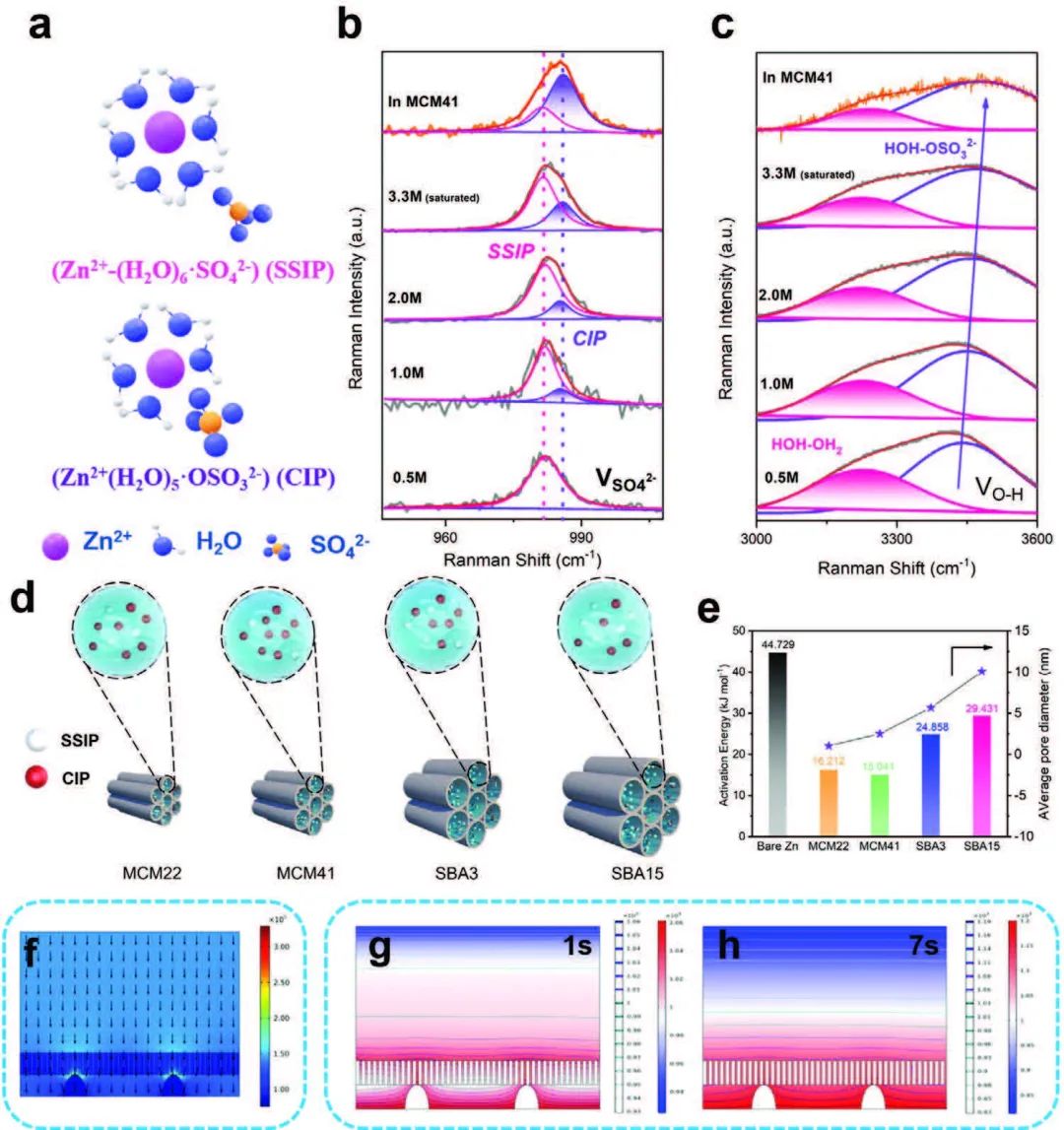

圖2 界面處鋅離子的溶劑化結(jié)構(gòu)表征

受益于上述優(yōu)勢，MCM41-Zn負極在不同電流密度下均表現(xiàn)出高循環(huán)穩(wěn)定性，其中在1 mA cm^-2和1 mAh cm^-2 下循環(huán)2200 h，在5 mA cm^-2和1 mAh cm^-2下循環(huán)1800 小時。此外，CaV₈O₂₀·nH₂O//MCM41-Zn全電池具有274.2 mAh g^-1的高容量和長壽命（在4 A g^-1下1000次循環(huán)后沒有容量衰減）。

這項工作為局部高濃度電解液界面的設(shè)計提供了堅實的基礎(chǔ)，這將激發(fā)更多多孔材料用于保護鋅負極，并為穩(wěn)定鋅金屬負極以用于高性能ZIBs和其他水系電池系統(tǒng)。

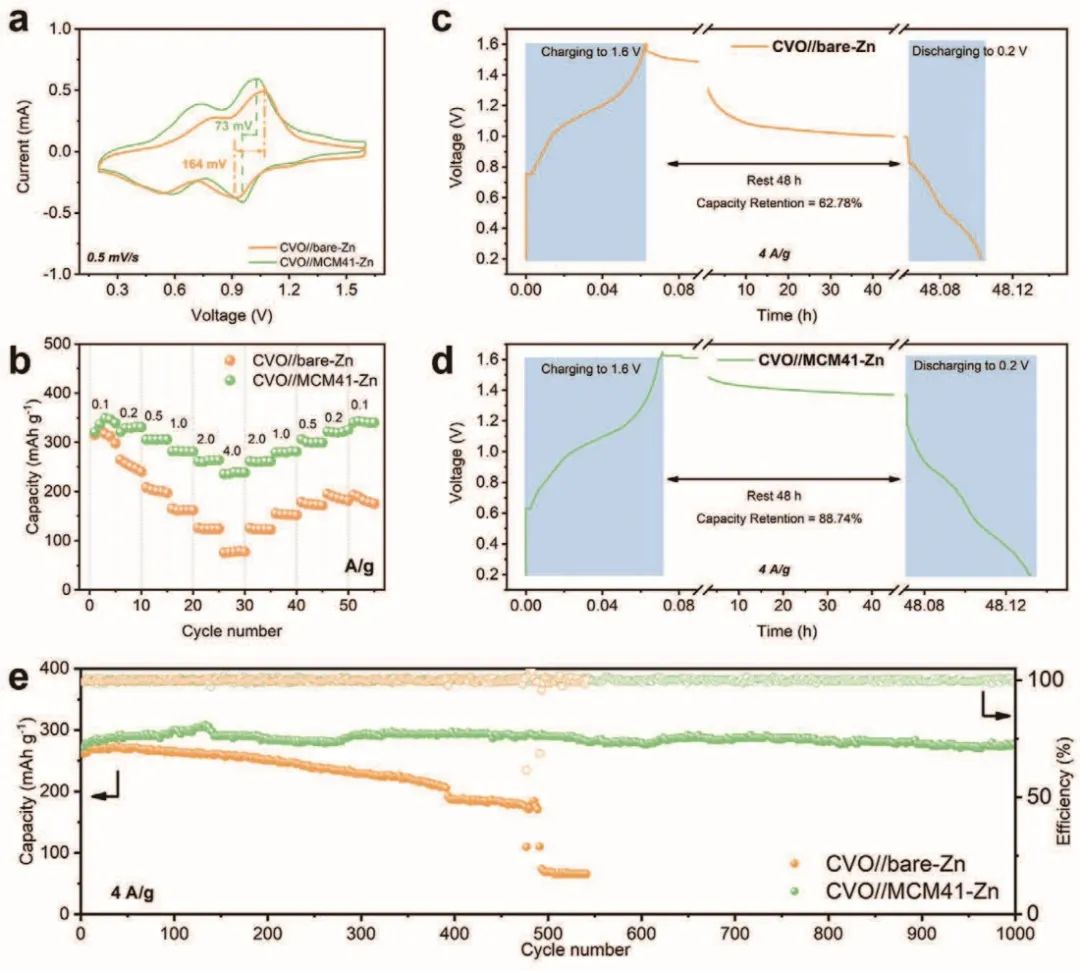

圖3 全電池性能

Tailoring Local Electrolyte Solvation Structure via a Mesoporous Molecular Sieve for Dendrite-Free Zinc Batteries. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202111635

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/2e69f54439/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大王書華/劉宏AFM：通過分子篩定制局部電解液溶劑化結(jié)構(gòu)

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大王書華/劉宏AFM：通過分子篩定制局部電解液溶劑化結(jié)構(gòu)

相關(guān)推薦
