国产成a人片在线观看视频下载 ,国产精品美女一区二区三区,自慰套教室～女子全员妊娠

鉀離子電池（PIBs）作為一種新型的儲能技術，由于鉀資源豐富且電解質成本低廉而廣受關注。然而，由于K⁺的半徑較大，因此找到一種可在鉀化/去鉀化過程后保持穩定結構的負極材料至關重要。共價有機骨架（COFs）具有結實、多孔的晶體結構，是一種極具吸引力的儲能材料。

在此，東北師范大學吳興隆教授等人在單壁碳納米管（SWCNT）表面制備了原位可控生長的聚酰亞胺共價有機骨架（P-COF），將生成的P-COF@SWCNT作為PIB負極。經過簡單的球磨工藝后，得到的剝離結構提供了受限的開放通道，導致更多的羰基活性中心暴露并縮短了離子/電子擴散路徑，這有利于K⁺的遷移。

同時，通過引入SWCNT作為導電基底形成交聯的導電網絡，加速了SWCNT向P-COF的電子傳輸，確保了電活性基團得到充分利用，即使在高電流密度下也能很好地發揮作用。

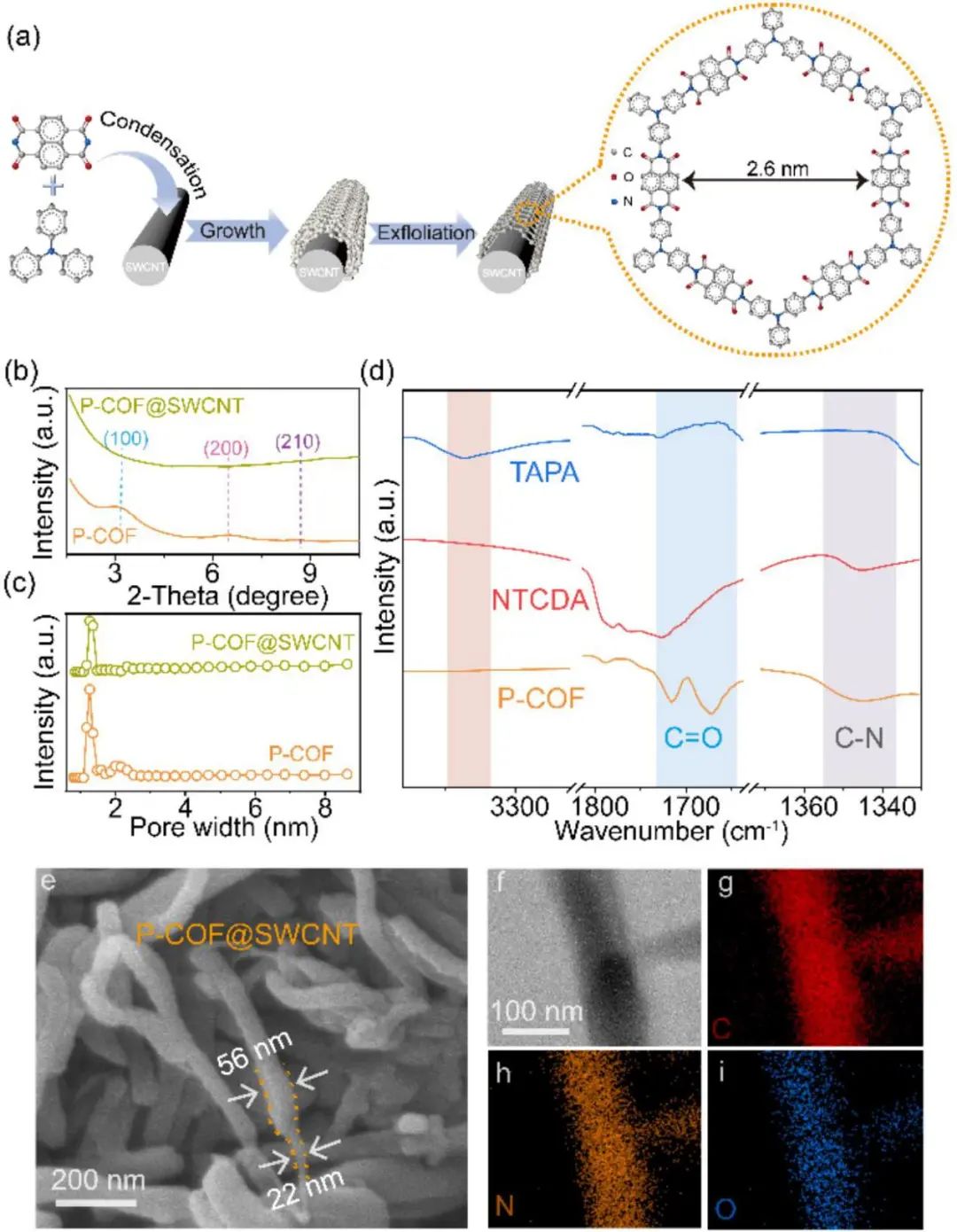

圖1. PCOF@SWCNT的合成及結構形態表征

電化學測量表明，所制備的P-COF@SWCNT負極在0.05 A g^-1下的比容量為438 mA h g^-1且具有超長穩定性（在0.7 A g^-1下可循環1400次且沒有明顯的衰減），優于用于PIBs的大多數有機負極。

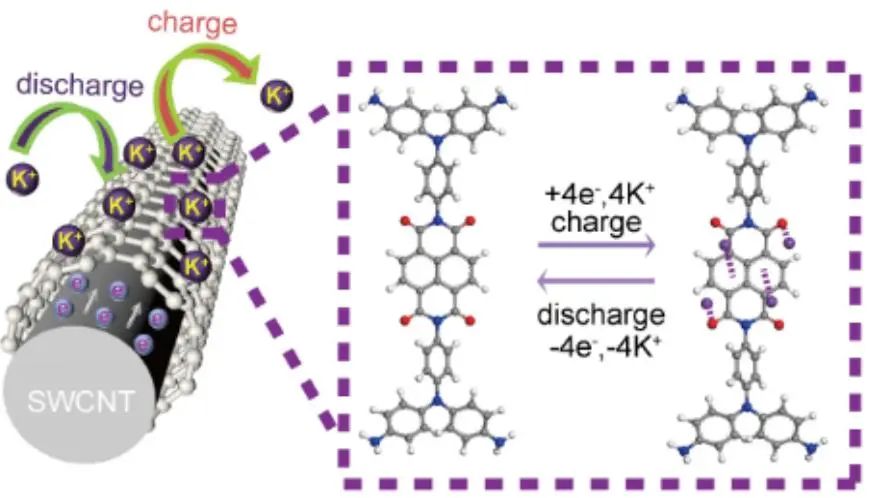

作者利用非原位紅外光譜、XPS、拉曼光譜和DFT計算對其儲存機理進行了表征，結果表明骨架中的C=O基團可以與K發生相互作用，芳香族萘環的π-陽離子效應為K提供了額外的活性位點。總之，這項工作開發了一種低成本、性能優越的新型COF復合負極材料并闡明了COF的儲鉀機理，這為進一步研究COF電極奠定了基礎。

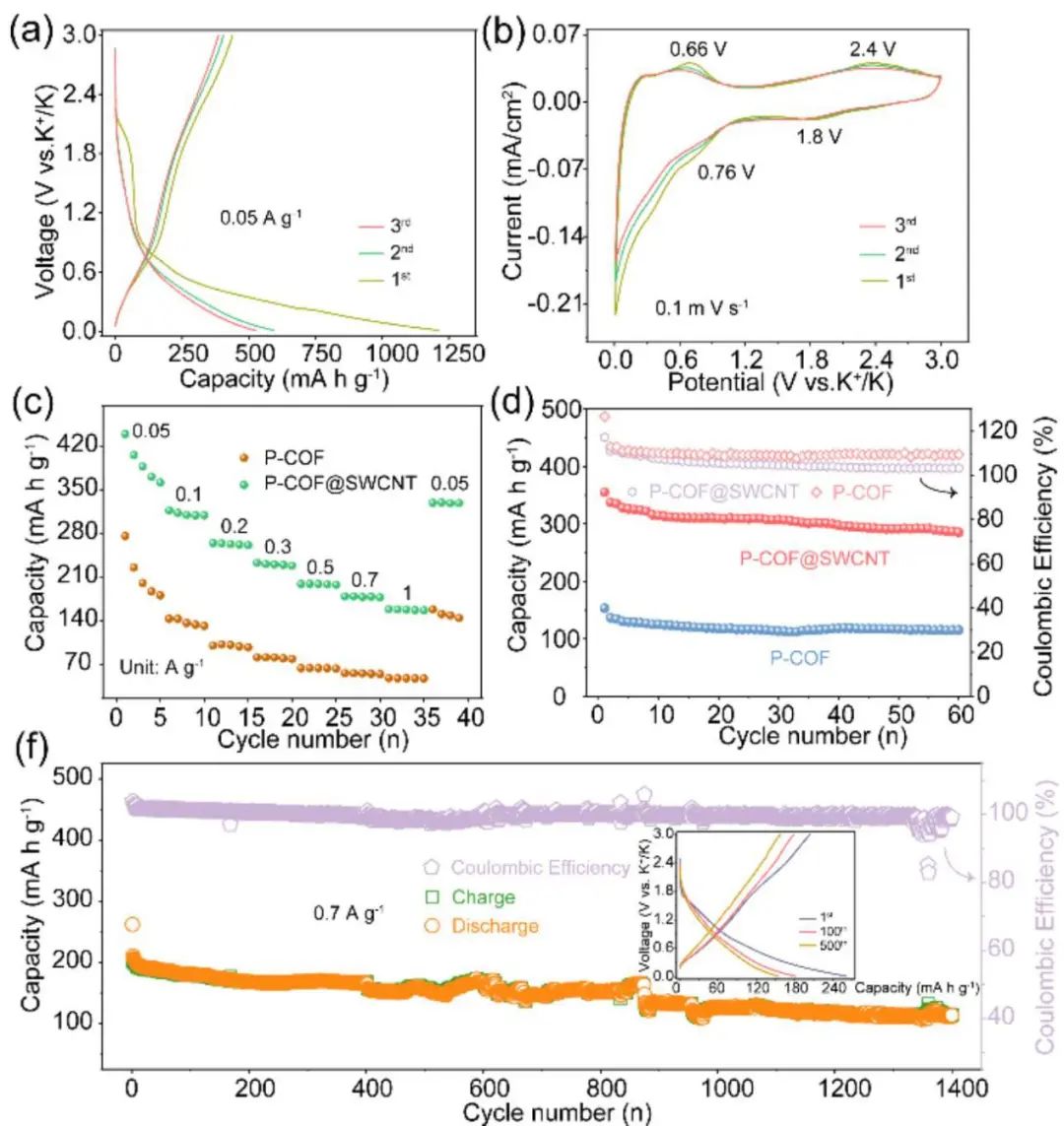

圖2. PCOF@SWCNT的儲鉀性能

Covalent Organic Framework with Highly Accessible Carbonyls and π-Cation Effect for Advanced Potassium-Ion Batteries, Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202117661

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/5a887695c8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

東北師大吳興隆Angew: 用于先進鉀離子電池的新型低成本COF復合負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

東北師大吳興隆Angew: 用于先進鉀離子電池的新型低成本COF復合負極

相關推薦
