光催化固氮(N₂)被認為是傳統Haber–Bosch工藝的一個合適的替代方法。然而，由于N₂的N≡N(941 kJ mol^-1)的高解離能，導致在中等條件下很少發生N₂還原為氨的反應。最近有文獻報道，當催化劑中的電子占據N原子的反鍵軌道或通過σ-鍵配位消耗N₂占據的p軌道電子時，N₂的三鍵有機會被削弱和激活。因此，設計并制備出能夠有效吸附N₂和充足的光生電子的光催化劑對于提高NH₃的生產性能至關重要。

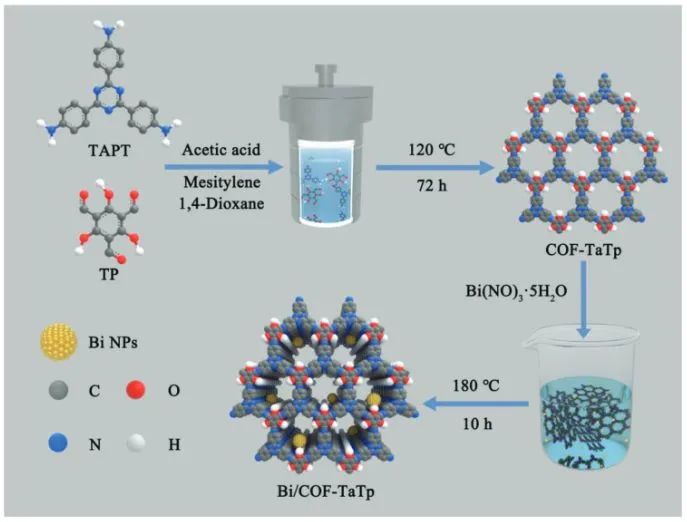

近日，福州大學畢進紅和陳巧珊等在具有豐富N，O螯合位點的COF-TaTp上引入金屬Bi，成功制備出具有優異光催化性能的Bi/COF-TaTp復合材料。

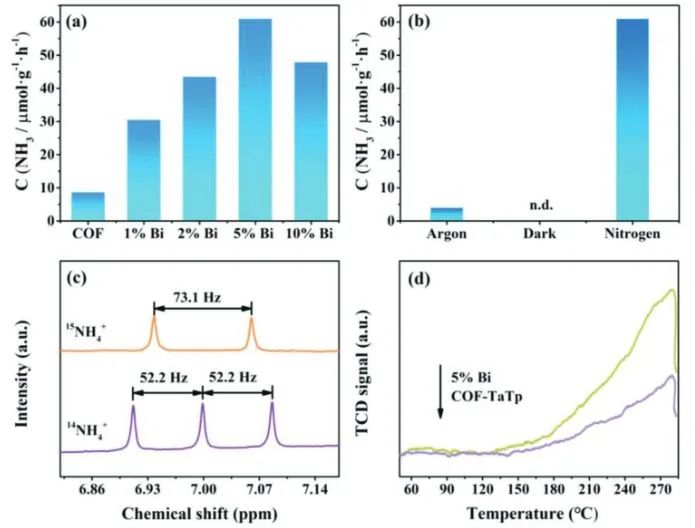

為了評價Bi納米粒子提高光催化性能的可行性，在可見光照射下(λ≥420nm)測定了所制備的催化劑的光催化固氮活性。結果顯示，未經表面修飾的純COF-Tatp的NH₃產率為13 μmol^-1g^-1h^-1，5% Bi/COF-TaTp的光催化NH₃產率為61 μmol^-1g^-1h^-1，是COF-TaTp的4.7倍。

對于Bi/COF-TaTp的反應機制，研究人員概括為：在可見光照射下，光生熱電子被激發到COF-TaTp的CB上并在VB中保留空穴；由于Bi的費米能級低于COF-TaTp的CB，Bi納米粒子可以作為電子陷阱來引導光生載流子的分離；隨后，熱電子可以轉移到被吸附的N₂分子上并解離N₂的三鍵，使其還原為NH₃，光生空穴則用于將H₂O氧化產生O₂、H₂O₂和H⁺。

在一系列表征和密度泛函理論(DFT)計算的基礎上，結合Bi有利于通過捐贈和回捐模式加速載流子傳輸和N₂激活。同時，最佳的5% Bi/COF-TaTp的N₂吸附能為-0.19 eV，與純COF-TaTp的-0.09 eV相比，N₂與5% Bi/COF-TaTp催化劑的電子交換作用強度更大。

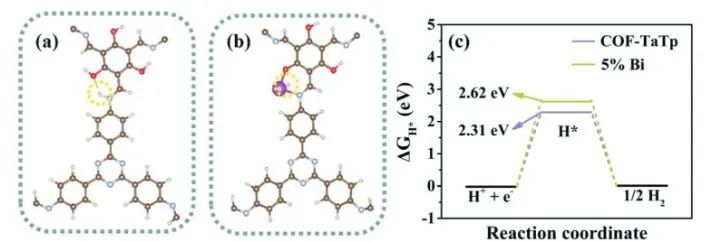

此外，通過計算催化劑上的H結合自由能(ΔG_H*)，結果顯示，Bi/COF-TaTp (2.62 eV)上的HER反應比純COF-TaTp (2.31 eV)具有更高的能壘，表明Bi修飾有效地抑制了催化劑上的競爭性析氫過程。總的來說，這項工作為設計用于N₂還原的光催化劑提供了新的視角，并有助于人們對共價有機框架材料上N₂吸附和活化更深層地理解。

Interspersed Bi Promoting Hot Electron Transfer of Covalent Organic Frameworks Boosts Nitrogen Reduction to ammonia. Small, 2022. DOI: 10.1002/smll.202206407
