两男一女一床一添一摸,国产乱人对白a片麻豆,成全电影大全免费观看完整版国语

為了開發商業上可行的鋰硫電池，穩定鋰沉積、減輕多硫化鋰(LiPSs)穿梭，同時最大限度地減少過量鋰至關重要。

美國德克薩斯大學奧斯汀分校Arumugam Manthiram等展示了Li₂S納米顆粒通過Li₂SO₄和CoSO₄的簡單碳熱還原成功負載到二元催化劑Co₉S₈和Co修飾的碳主體(Li₂S–Co₉S₈/Co)中，以用作功能性正極。

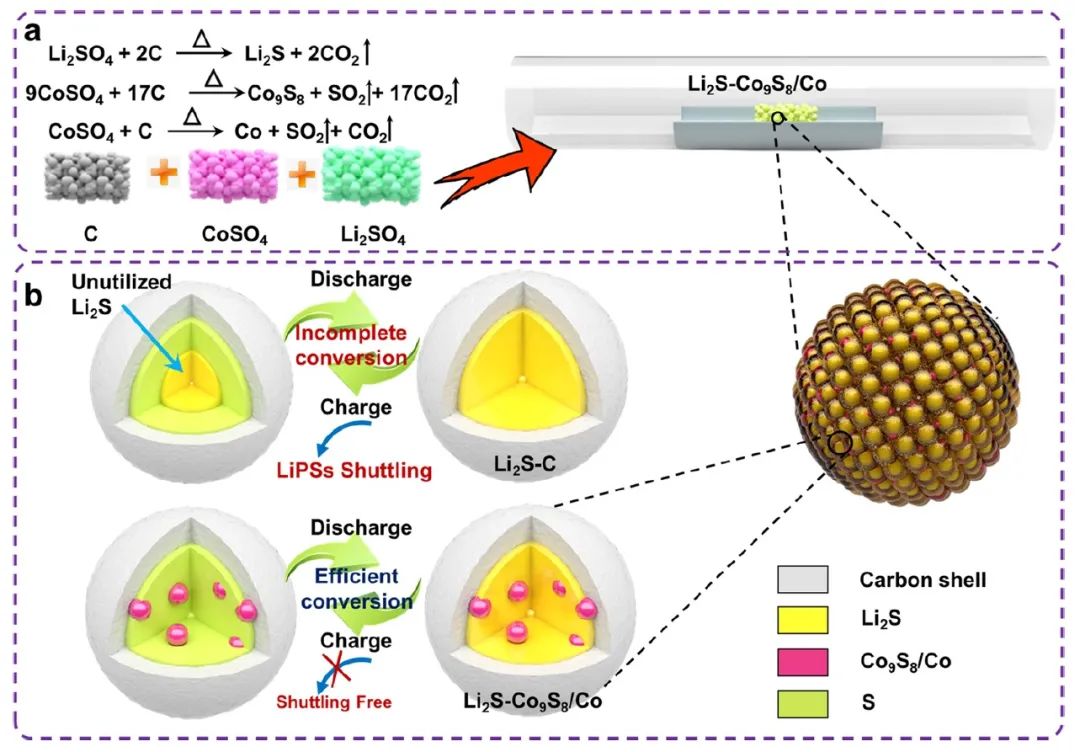

圖1 材料制備及復合正極示意圖

通過這種一步共合成策略，首先通過還原CoSO₄形成Co₉S₈/Co，然后作為成核位點，以確保Li₂S在復合材料中的均勻分布。在如此精心設計的結構中，Co₉S₈/Co電催化劑可以有效地與Li₂S粘合在一起，為Li-S電池氧化還原提供豐富的催化活性，以提高Li₂S的利用率并減輕LiPSs穿梭，從而防止大量惰性Li₂S在Li負極上積累，進而確保有效利用電池中的Li。

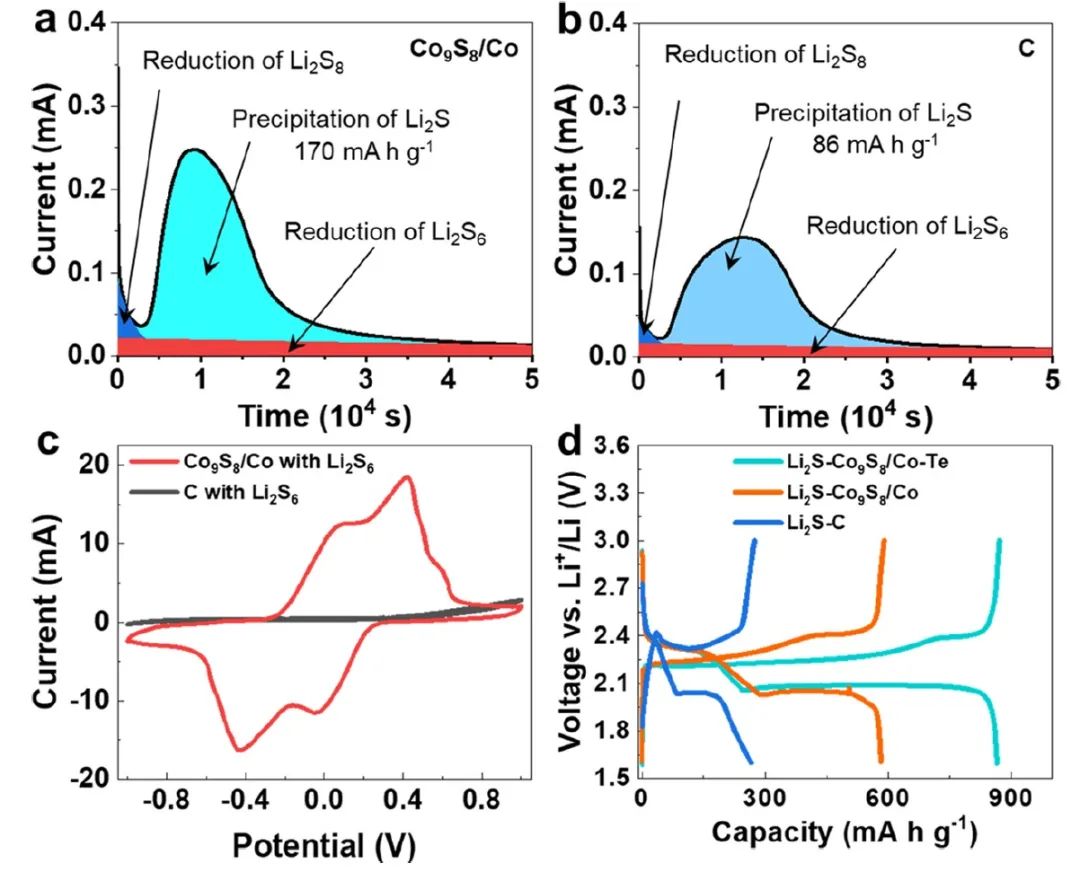

圖2 Co₉S₈/Co的催化作用

得益于這種合理的設計，在采用Li₂S–Co₉S₈/Co正極的無負極電池中實現了969 mAh g^-1的高容量。此外，通過將Te添加劑與Li₂S–Co₉S₈/Co復合（Li₂S–Co₉S₈/Co-Te），復合正極在Li₂S負載為4 mg/cm²時實現了穩定的循環性能（100圈循環后，保持865 mAh g^-1）。

最后，由Li₂S–Co₉S₈/Co-Te制備的無負極軟包電池在實用條件下（Li₂S負載為4 mg/cm²，低電解質/Li₂S比率為4.5 μL mg^-1）以C/20倍率提供了776 mA hg-1 的高比容量。這項工作為實現高效的無負極鋰硫電池提供了可行的策略。

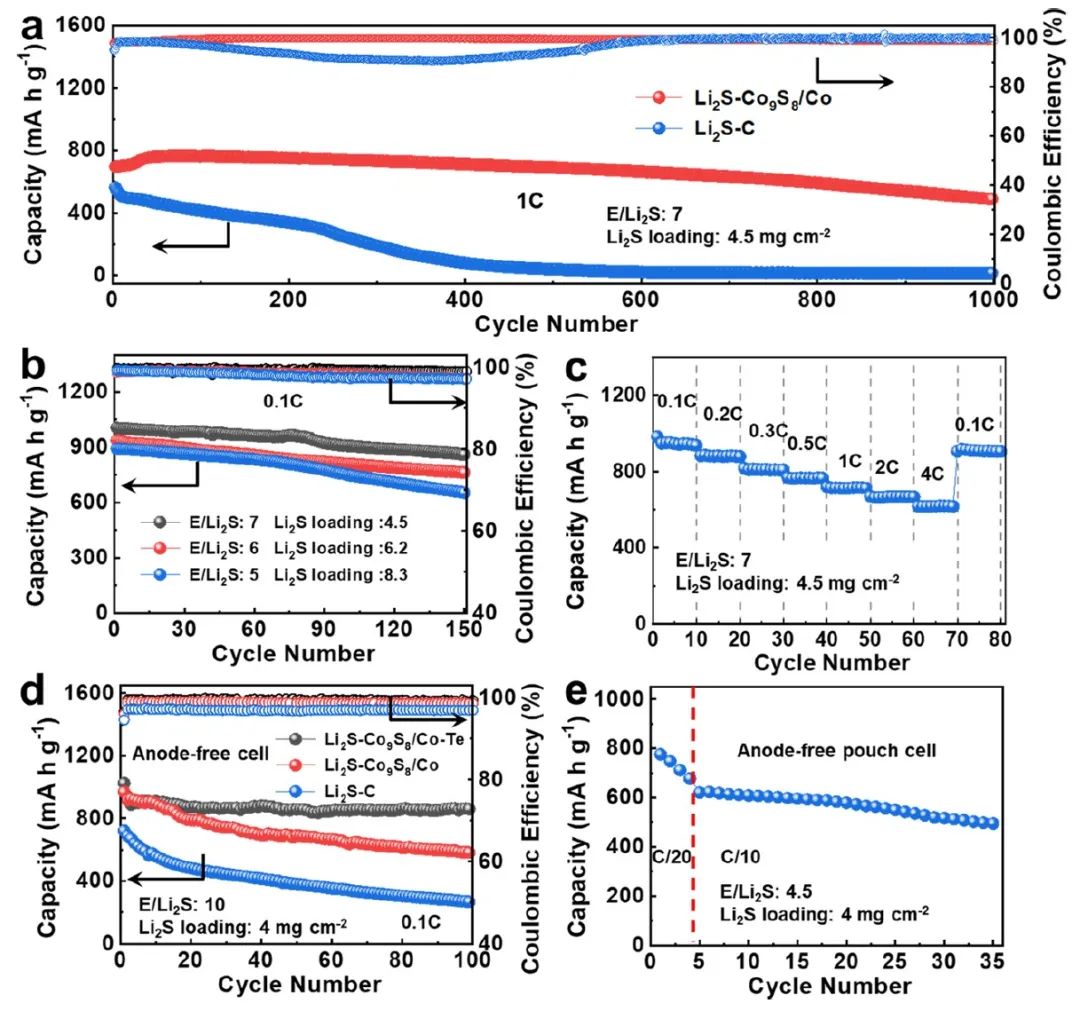

圖3 電化學性能

High-Performance Anode-Free Li–S Batteries with an Integrated Li₂S–Electrocatalyst Cathode. ACS Energy Letters 2022. DOI: 10.1021/acsenergylett.1c02569

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/6133deb611/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Arumugam Manthiram教授最新成果：高性能無負極Li-S電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Arumugam Manthiram教授最新成果：高性能無負極Li-S電池

相關推薦
