国产精品女视频一区二区,h高潮娇喘抽搐喷潮h文,av精品一区二区三区

南洋理工/西北工大/西北大學(xué)JACS：機(jī)器學(xué)習(xí)驅(qū)動(dòng)合成具有幾何控制的少層WTe2

將二維 (2D) 材料的橫向尺度減少到一維 (1D) 已吸引了大量研究興趣，不僅可以實(shí)現(xiàn)具有競(jìng)爭(zhēng)力的電子應(yīng)用，還可以探索基本物理特性。因此，高質(zhì)量一維納米帶（NRs）的可控合成對(duì)于進(jìn)一步研究是必不可少的。

在此，西北工業(yè)大學(xué)王學(xué)文教授、西北大學(xué)張志勇教授及南洋理工大學(xué)劉政副教授等人成功采用機(jī)器學(xué)習(xí)（ML）指導(dǎo)準(zhǔn)1D少層1T’ WTe₂ NRs的化學(xué)氣相沉積（CVD）合成。

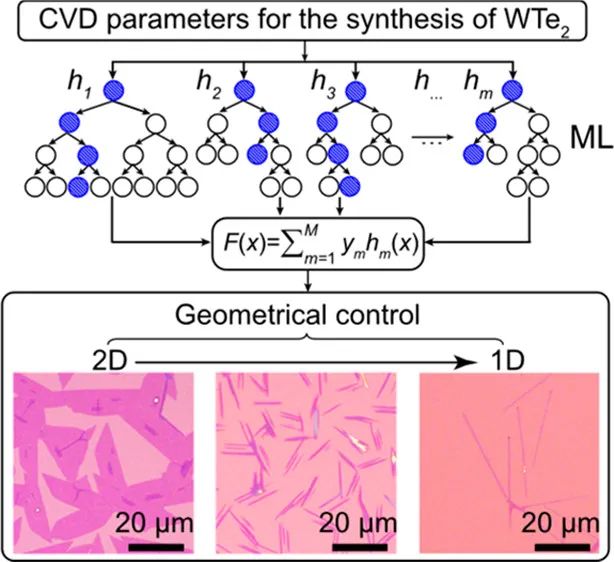

為了優(yōu)化合成條件，通過(guò)實(shí)驗(yàn)收集CVD合成數(shù)據(jù)來(lái)訓(xùn)練ML 模型，五個(gè)CVD參數(shù)被確定為重要的輸入特征：源比（R_Te/W, 碲粉與鎢粉的摩爾比）、反應(yīng)溫度（T, °C）、斜坡時(shí)間（t_R, min）、沉積時(shí)間（t_D, min）和H₂氣體流速（f _H2, sccm）。訓(xùn)練有素的XGBoost模型（受試者工作特征曲線下面積（AUROC）值高達(dá)0.93）能夠優(yōu)化CVD合成參數(shù)，以實(shí)現(xiàn)少層1T’ WTe₂的可控生長(zhǎng)。

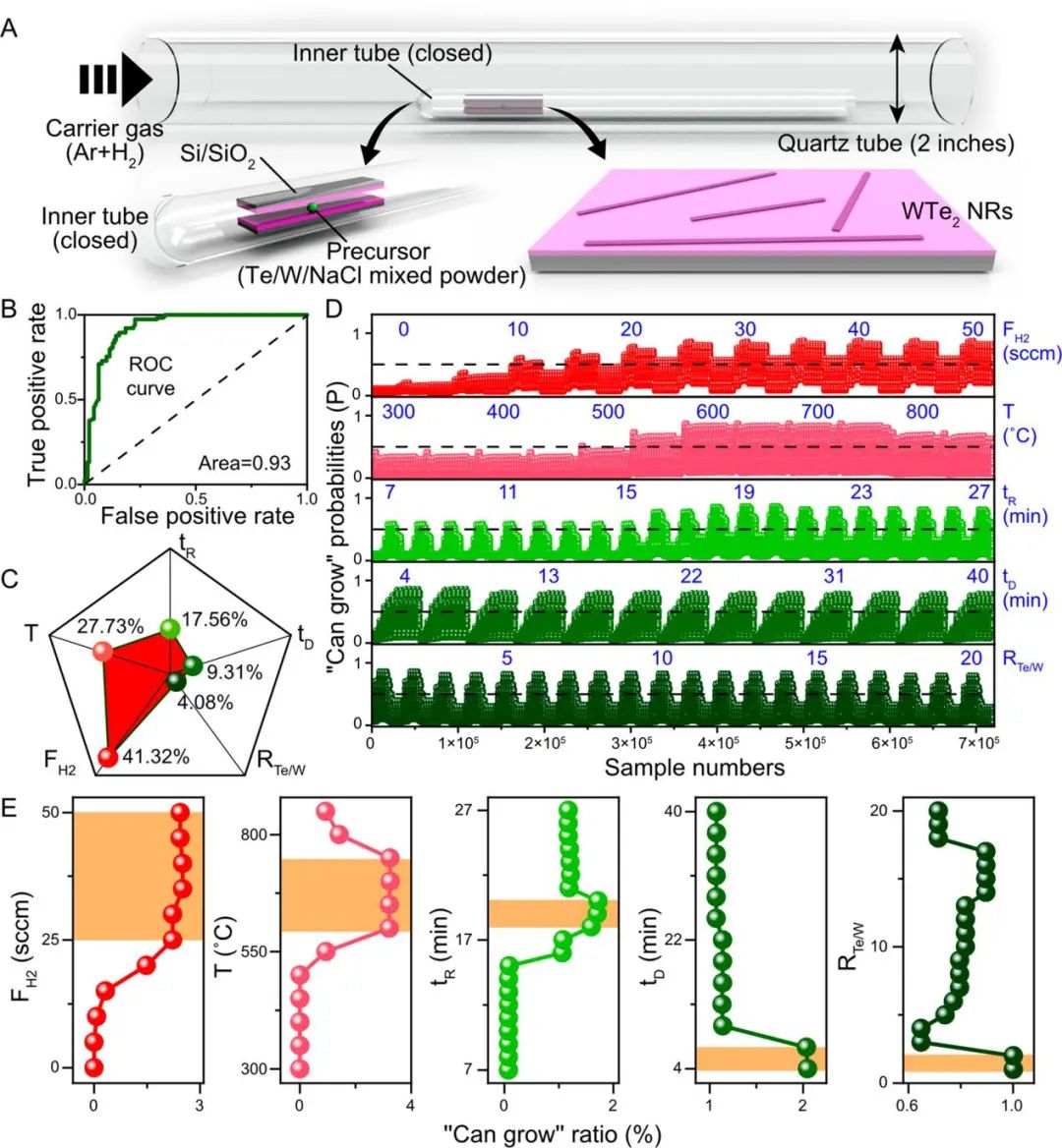

圖1. WTe₂ NR的CVD合成和使用ML的智能分析

從訓(xùn)練模型中進(jìn)一步提取特征重要性等信息可以為WTe₂的合成和形態(tài)控制提供新的見(jiàn)解，H₂氣體流速是控制1T’ WTe₂ NRs合成的最重要特征，而R_Te/W主導(dǎo)樣品形態(tài)。通過(guò)對(duì)合成參數(shù)進(jìn)行優(yōu)化，可實(shí)現(xiàn)高“可生長(zhǎng)”概率和大長(zhǎng)寬比，實(shí)驗(yàn)驗(yàn)證進(jìn)一步支持了這一點(diǎn)。

此外，作者還提出了WTe₂ NRs的生長(zhǎng)機(jī)制，發(fā)現(xiàn)準(zhǔn)一維WTe₂是在H₂的幫助下從二維WTe₂演化而來(lái)。這項(xiàng)工作將ML分析和實(shí)驗(yàn)結(jié)果相結(jié)合，將加速一維材料的發(fā)展并促進(jìn)開發(fā)源自二維過(guò)渡金屬硫?qū)僭鼗衔锛易宓亩鄻踊{米結(jié)構(gòu)。

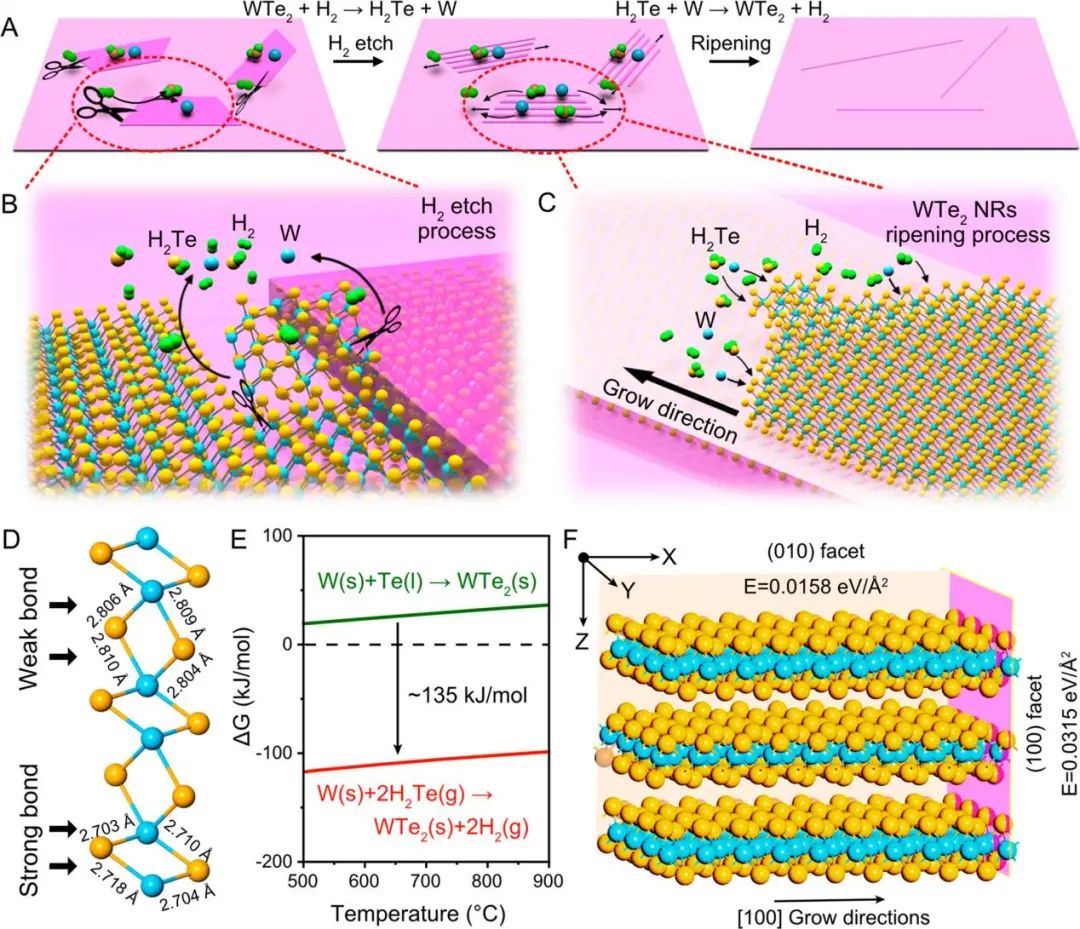

圖2. 1T’ WTe₂ NRs的生長(zhǎng)機(jī)制

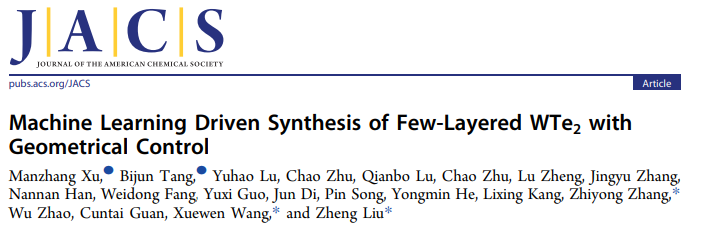

Machine Learning Driven Synthesis of Few-Layered WTe₂ with Geometrical Control, Journal of the American Chemical Society 2021. DOI: 10.1021/jacs.1c06786

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/8c645cdd34/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南洋理工/西北工大/西北大學(xué)JACS：機(jī)器學(xué)習(xí)驅(qū)動(dòng)合成具有幾何控制的少層WTe2

相關(guān)推薦
