艳妇荡乳欲伦1,免费无码aaa片,99久久国产综合精品麻豆导演

氨（NH₃）是一種重要的化學(xué)物質(zhì)，廣泛應(yīng)用于化肥生產(chǎn)、醫(yī)藥合成和綠色能源儲存等領(lǐng)域。然而，在工業(yè)上，氨是由傳統(tǒng)的哈伯-博施工藝在惡劣的條件下(300-500℃，150-200 atm)生產(chǎn)的，這導(dǎo)致了過度的能源消耗和大量的溫室氣體排放，導(dǎo)致了嚴重的能源危機和環(huán)境惡化。相比之下，由可再生電力驅(qū)動的電催化氮還原反應(yīng)（NRR）可以在環(huán)境條件下實現(xiàn)清潔綠色的NH₃合成。不幸的是，由于對氮分子的弱吸附/活化和存在的析氫反應(yīng)（HER），電化學(xué)NRR的發(fā)展受到氨產(chǎn)率低和法拉第效率低的限制。因此，需要開發(fā)能夠有效吸附和活化N₂的高性能NRR催化劑，同時限制HER過程，以改善NRR性能。

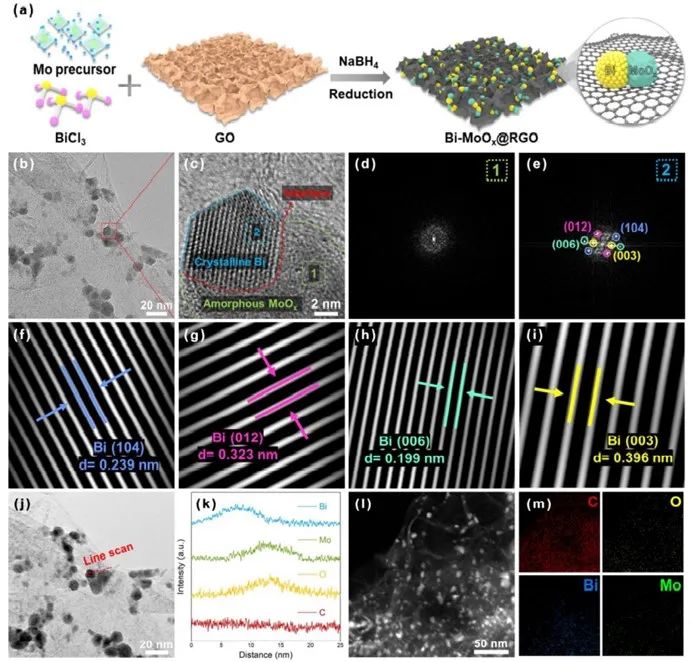

近日，清華大學(xué)呂瑞濤和李佳（共同通訊）等人在還原氧化石墨烯（RGO）上構(gòu)建了晶態(tài)Bi和非晶MoO_x之間的晶態(tài)-非晶界面（Bi-MoOx@RGO），以實現(xiàn)電化學(xué)NRR。

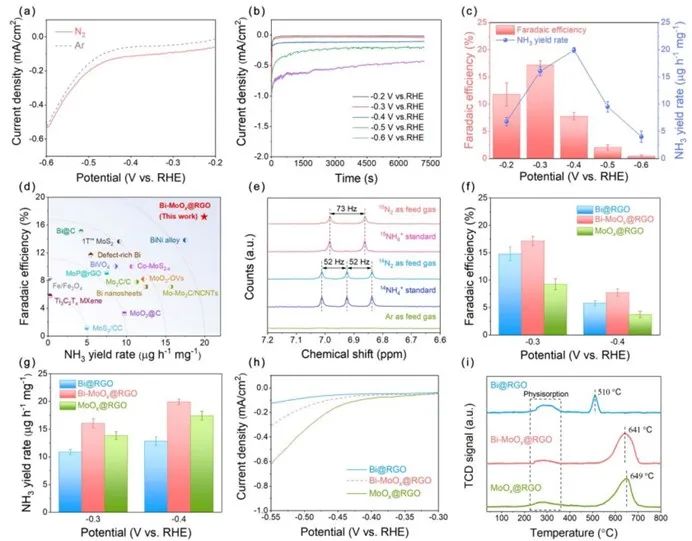

本文分別在Ar或N₂飽和的0.1 M Na₂SO₄溶液中得到線性掃描伏安（LSV）曲線，以初步研究Bi-MoO_x@RGO電催化劑的NRR性能。N₂條件下的LSV曲線與Ar條件下的LSV曲線相比，電流密度增加，這可能是由于電催化NRR的額外貢獻。為了進一步確定Bi-MoO_x@RGO的電催化NRR活性，在N₂飽和電解質(zhì)中施加不同的電位，從-0.2 V到-0.6 V（相對于RHE），持續(xù)2小時。在-0.2到-0.4 V（相對于RHE）的電壓范圍內(nèi)穩(wěn)定的電流密度可以看出Bi-MoO_x@RGO具有良好的電化學(xué)穩(wěn)定性。當施加大于-0.5 V（相對于RHE）的電勢時，電流密度隨時間略有波動，這是由于電勢越負，HER越強所致。

在給定電位下進行計時電流測試后，測定了電解質(zhì)中產(chǎn)生的NH₃濃度，Bi-MoO_x@RGO電催化劑在-0.3 V（相對于RHE）時的法拉第效率最高，為17.17 ± 0.81%。Bi-MoO_x@RGO電催化劑在-0.4 V（相對于RHE）時的NH₃產(chǎn)率最高，為19.93 ± 0.47μg h^-1 mg^-1，性能優(yōu)于最近報道的電催化NRR催化劑。然而，當電勢大于-0.4 V（相對于RHE）時，Bi-MoO_x@RGO電催化劑的NH₃產(chǎn)率和法拉第效率顯著下降，這歸因于HER過程限制了N₂的吸附/活化，并抑制了后續(xù)的氨產(chǎn)生。

此外，密度泛函理論（DFT）計算揭示了Bi和MoO_x之間的界面在提高電催化NRR活性中的作用。為了進行比較，還考慮了Bi催化劑的NRR電催化活性。NRR過程中的一個關(guān)鍵步驟是氮分子的吸附/活化。N₂吸附在Bi和Bi-MoO_x催化劑上的吸附能值分別為-0.08和-0.32 eV，表明N₂在Bi-MoO_x催化劑上的吸附比在Bi催化劑上的吸附強。此外，為了揭示N₂與催化劑之間的相互作用，還計算了N₂吸附在Bi和Bi-MoO_x催化劑上的態(tài)密度和電荷密度差。

顯然，Bi催化劑中Bi-p與N₂-π^*之間的軌道相互作用非常弱，而Bi-MoO_x催化劑中Mo-d與N₂-π^*之間的軌道相互作用很強，表明對N₂的吸附增強。從Bi-MoO_x到N₂的顯著電荷轉(zhuǎn)移也驗證了上述結(jié)果。此外，N₂活化可以通過N≡N鍵長度的延長來揭示。當N₂吸附在Bi催化劑上時，N≡N鍵長度僅略微延長，從1.114延長到1.118 ?，而當N₂吸附在Bi-MoO_x催化劑上時，N≡N鍵長度延長到1.140 ?。這些結(jié)果表明，N₂在Bi-MoO_x催化劑上的吸附/活化效果更好。由各中間體的自由能可知，NRR的電位決定步驟（PDS）是^*NN的第一個氫化步驟（^*NN + H⁺ + e^–→^*NNH），Bi和Bi-MoO_x催化劑的PDS的ΔG分別為2.03 eV和1.40 eV，表明Bi-MoO_x催化劑比Bi催化劑更適合NRR過程。

因此，與Bi催化劑相比，Bi-MoO_x催化劑可以促進N₂的吸附/活化，降低PDS的能壘，進一步促進NRR電催化過程。這項工作不僅可以通過構(gòu)建增強電催化NRR的晶態(tài)-非晶界面提供一種合理的催化劑設(shè)計策略，而且也為材料合成和電化學(xué)應(yīng)用提供了新的研究。

Heterogeneous crystalline-amorphous interface for boosted electrocatalytic nitrogen reduction to ammonia, Journal of Materials Chemistry A, 2022, DOI: 10.1039/d2ta07781g.

https://doi.org/10.1039/D2TA07781G.

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/9d1c73a0f3/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華?JMCA：非均相晶態(tài)-非晶界面促進電催化氮還原為氨

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

清華?JMCA：非均相晶態(tài)-非晶界面促進電催化氮還原為氨

相關(guān)推薦
