dvd碟片色爱,男主已婚偷欢小三的小说情节,农村妇女性a片

黃少銘/張琪ACS Nano: MOF衍生的多級硫主體中構建異質結構以捕獲多硫化物并促進轉化動力學

鋰硫電池（LSBs）仍然受到多硫化物（LiPSs）穿梭效應的嚴重阻礙，導致硫利用率低和壽命縮短。具有定制多孔結構和催化位點的主體的優化設計有望解決這個問題。

在此，廣東工業大學黃少銘教授、張琪等人在金屬-有機骨架 (MOF) 衍生的具有分級結構的硫主體中精心設計了Bi/Bi₂O₃異質結構（Bi/Bi₂O₃@C@G），既可用作硫主體，又可促進LiPS的氧化還原反應動力學。

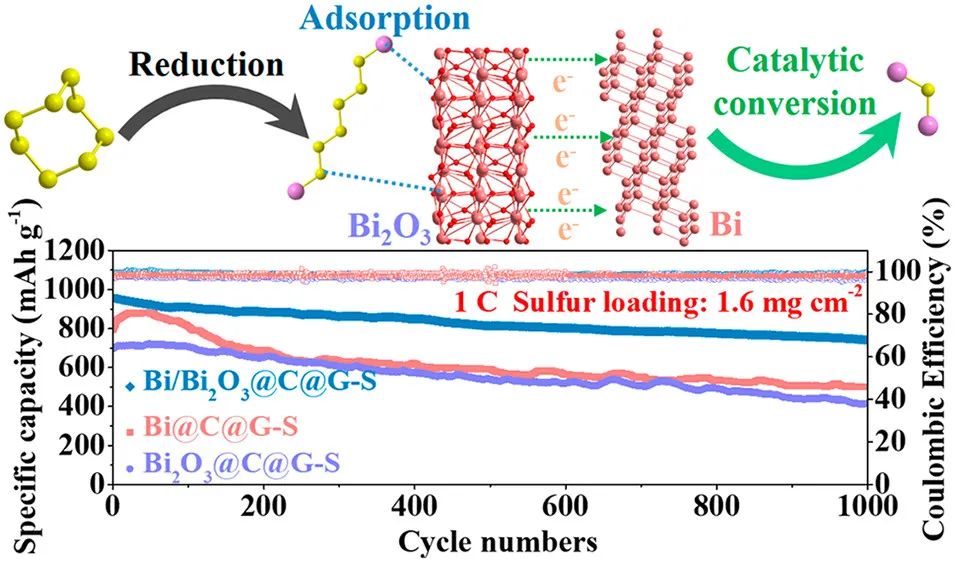

作者對該異質結構的電化學影響進行了深入研究，并與具有單一組分的主體（Bi@C@G和Bi₂O₃@C@G）進行了比較。結果表明，形成的Bi/Bi₂O₃異質結構界面處存在大量活性位點，此外，Bi₂O₃對LiPSs有很強的吸附作用；Bi提供更好的導電性和更高的氧化還原活性，促進了LiPSs轉化過程中的電子轉移。

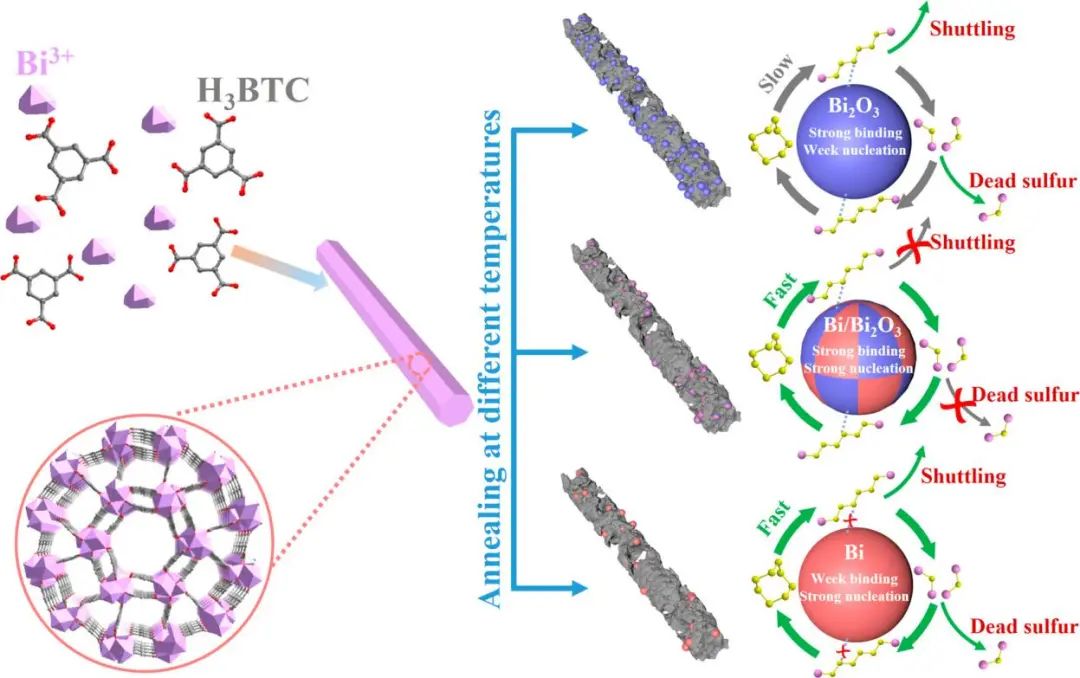

圖1. Bi/Bi₂O₃異質結構的構建及其對LiPS吸附和催化轉化的影響

因此，基于Bi/Bi₂O₃@C@G-S電極組裝的LSB能夠有效地阻止LiPSs的穿梭，提高硫的利用率，從而提高了電池的性能。這種LSB在200次循環后具有1190 mAh g^-1的高可逆性，0.2 C下的容量保持率為95%，1 C下1000次循環后的高放電容量為740.8 mAh g^-1，每循環的衰減率低至0.022%。

此外，即使在8.1 mAh cm^-2的高硫負載量下，6.6 mAh cm^-2的高面積容量也可以保持100次以上。這項研究提供了一種制備功能性硫主體材料的方法，有望啟發未來用于先進LSB的催化多孔正極材料的發展。

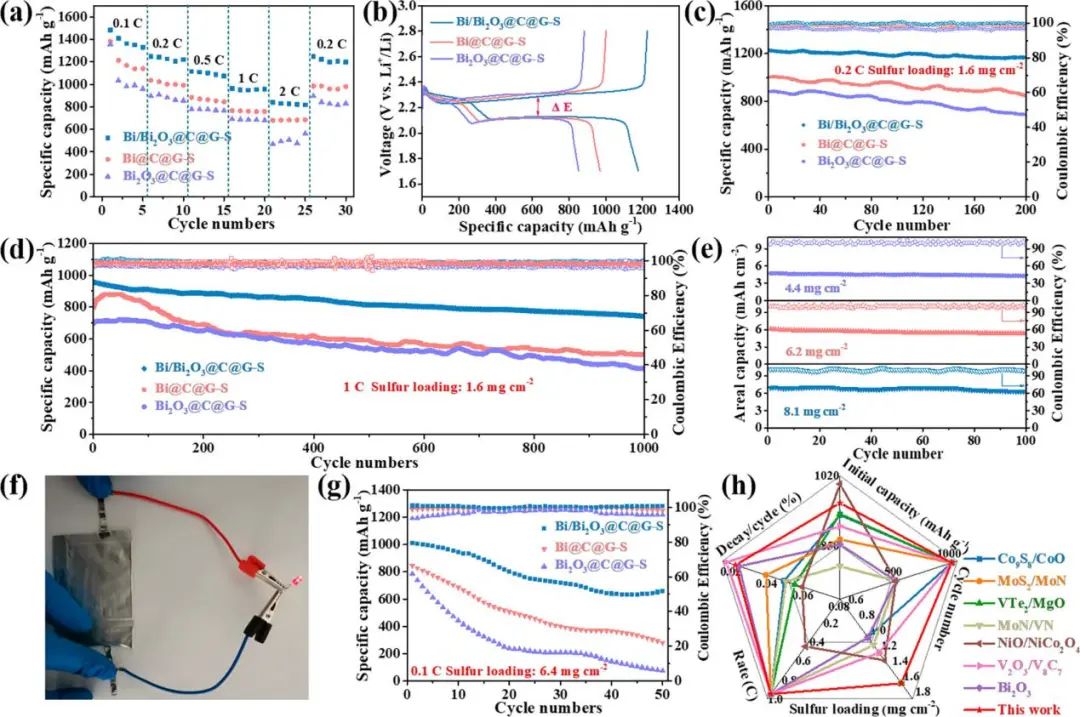

圖2. 基于Bi/Bi₂O₃@C@G-S電極的LSB電化學性能

Constructing Heterogeneous Structure in Metal-Organic Framework-Derived Hierarchical Sulfur Hosts for Capturing Polysulfides and Promoting Conversion Kinetics, ACS Nano 2021. DOI: 10.1021/acsnano.1c07820

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/c5288c7d72/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃少銘/張琪ACS Nano: MOF衍生的多級硫主體中構建異質結構以捕獲多硫化物并促進轉化動力學

相關推薦
