第一作者：Fang Wang, Wenda Wu
通訊作者：Tianbiao Liu, Yu Zhao
通訊單位：Utah State University, Ocean Univeristy of China
1. 通過調控流速，發現除常見電池參數外其他可影響脫鹽液流電池性能的因素。
2. 結合電化學阻抗譜圖的研究，進一步發現了流速對脫鹽性能及電池性能的相關趨勢。
3. 通過解讀數據發現，隨著流速增加，電池內阻降低，物質轉移阻力下降，進而提升脫鹽性能與電池性能。
隨著全球人口的快速增長，現代社會的淡水需求也在同步增加。然而，地球上97%的水為高鹽量、不可食用的海水。目前最為廣泛應用的海水淡化方式為反向滲透法 (reverse osmosis)。但是，高成本 (>0.53$/m3）、高耗能 (>3 Wh/L）限制了反向滲透法在許多地區的使用。因此，將海水高效、節能地變?yōu)榭衫玫牡蔀橐粋€急需解決的問題。近年來，一些新興的方法如電滲析、電容去離子法、法拉第去離子法都有不同程度的缺陷。它們或受限于使用過程中的電極容量衰減，或受限于設備容量過低而無法用于高鹽濃度水（海水）的脫鹽處理，這也對一個高效、低成本、高容量脫鹽設備的需求迫在眉睫。
另一方面，近年來對有機水系液流電池的研究進行的如火如荼。許多廉價、效率、穩定的有機分子材料，如二茂鐵衍生物、紫精衍生物、鐵氰化物等，被廣泛開放并應用于水系液流電池中，這些材料都展示了優越的電池性能和長期穩定性。
2020年，來自劉天驃團隊(課題組主頁：www.tianbiaoliu.org)的Dr. Camden等人報道了一個集能源儲存與海水淡化于一體的脫鹽液流電池設備。不同于一般的液流電池“一膜兩室”的模型，該設備采用“兩膜三室”的設計（如圖1所示），搭配甲基紫精和亞鐵氰化鈉分別作為陽極和陰極電解液材料。通過對電流密度、活性物質濃度的一系列優化，該設備對模擬海水和真實海水都取得了優秀的脫鹽效果，能耗僅為2.4 Wh/L、淡化效率達到4.55 mL/hr。同時，作為儲能設備，該電池的電壓有0.85V，能量效率也達到76.7%，10個充放電（濃縮/淡化）循環后電池并未出現容量和性能的衰減。同比其他脫鹽液流電池（如鋅/亞鐵氰化鈉體系），該設計表現出卓越的性能、速度與效率。為了進一步深入研究，Dr. Wang等人在原有設備基礎上，通過調控電解液流速進一步發現并解讀了這一因素對脫鹽液流電池產生的影響。

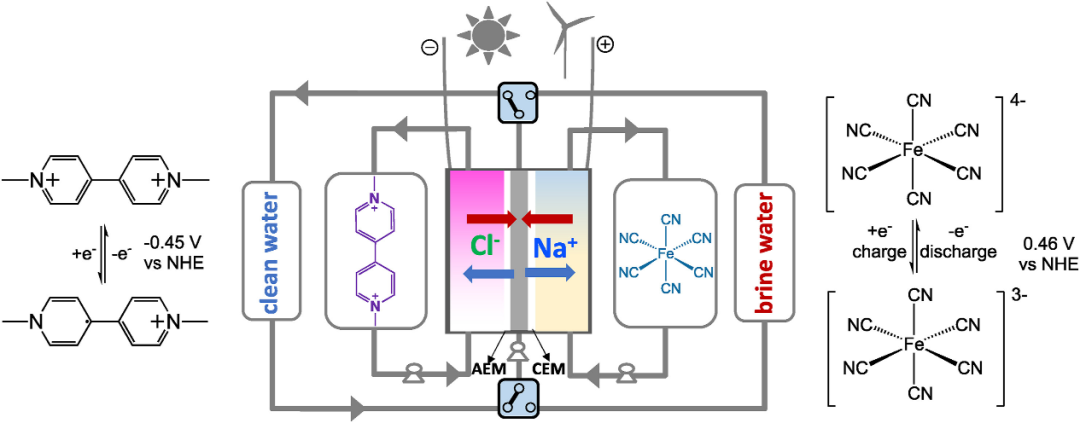

圖1. 甲基紫精/亞鐵氰化鈉體系脫鹽液流電池結構示意圖。紅、藍箭頭分別表示鹽離子在電池充、放電過程中的轉移方向。
在充電（儲能）過程中，甲基紫精被還原并向中間腔室釋放一個氯離子，同時亞鐵氰化鈉被氧化并向中間腔室釋放一個鈉離子，位于中間腔室的溶液被濃縮。充電結束后，將中間腔室的濃縮鹽水換為新的模擬海水并進行放電，此時陰陽極活性物質經過與充電過程相反的電化學變化，中間腔室的鈉、氯離子也因為陰、陽極電解液電荷的變化而逸出，從而達到釋放能量同時淡化海水的過程。

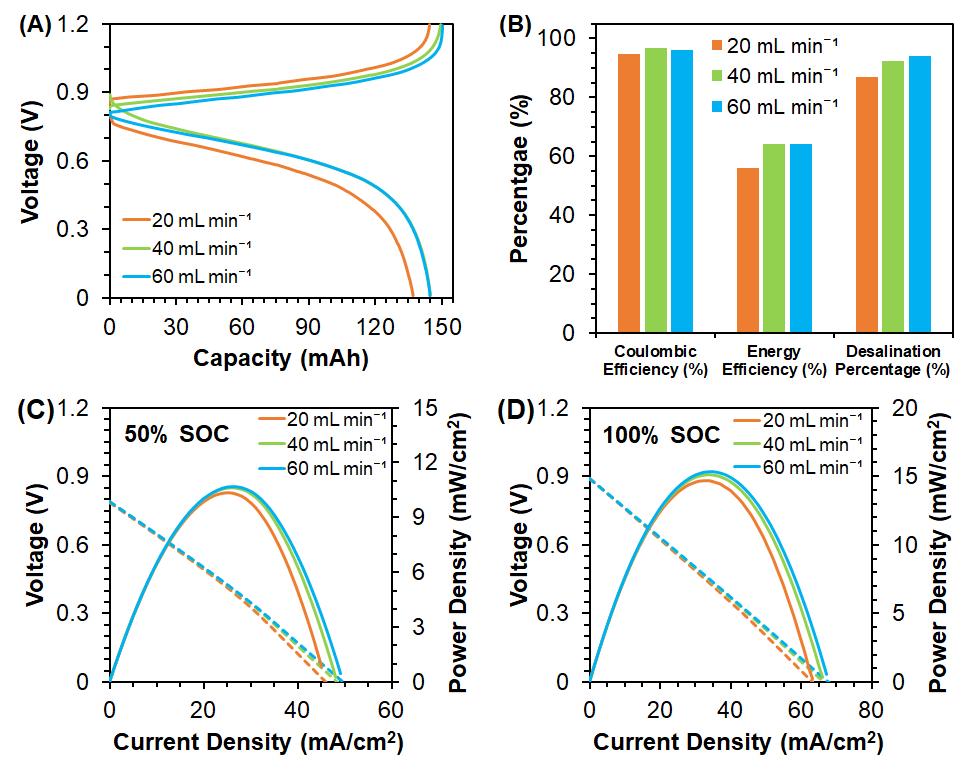

圖2. 在使用相同設備及操作的情況下，甲基紫精/亞鐵氰化鈉體系脫鹽液流電池在3個不同流速（20、40、60 mL/min）下的脫鹽性能、電池性能對比。
通過圖中數據的變化，我們不難看出，在流速增加的情況下，電池脫鹽率、容量、能量效率及功率密度都顯示出遞增的變化。更有趣的是，充放電曲線所體現的電池內阻（過電位）隨著流速增加出現了遞減的變化。這一變化促使我們深入探討電池充放電過程中，不同充/放電百分比狀態下電池的阻抗隨流速的變化情況。

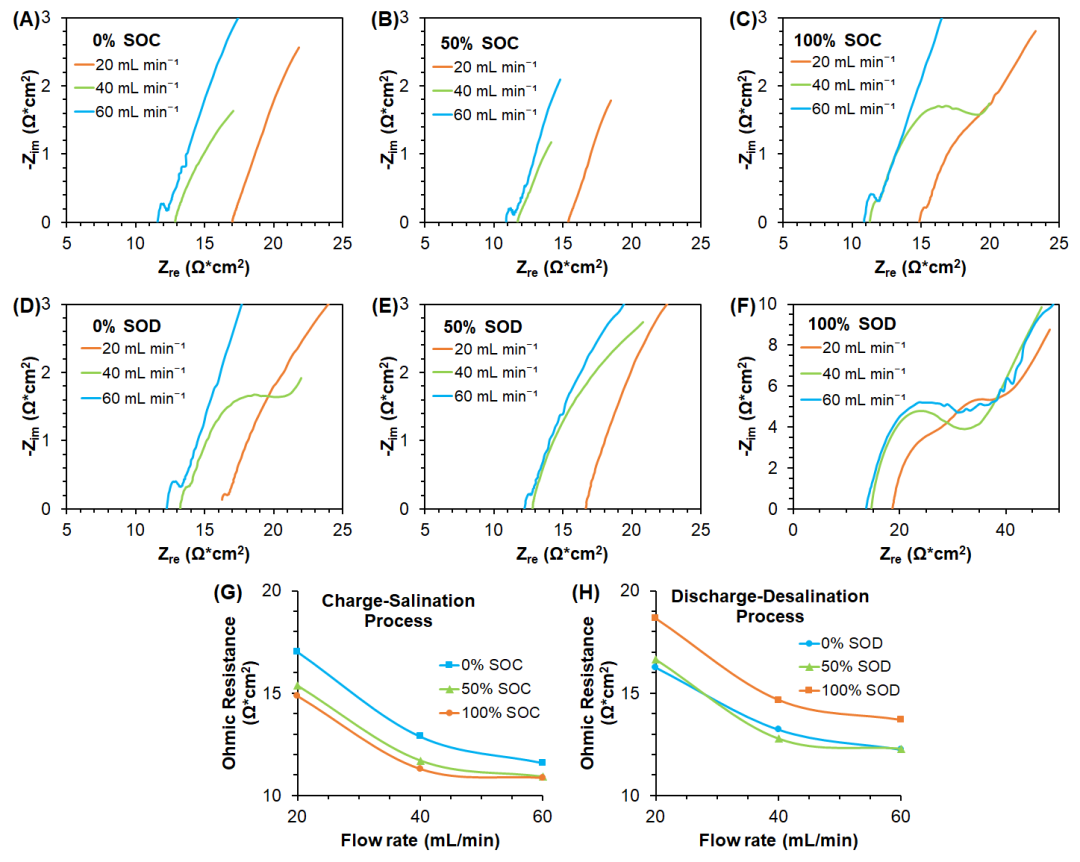

圖3. 不同充/放電百分比狀態下，電池的電化學阻抗譜圖。
在不同的充/放電百分比狀態下，電池電阻的變化都顯示出一致的趨勢。首先，高頻區電阻（Nyquist plot與X軸的交點）隨著流速增加出現明顯遞減的現象，這一變化與前文觀察到的過電壓降低的現象相符合。其次，流速增加后，Nyquist plot中指示質量傳遞電阻的‘半圓’也更為明顯，這一變化指出物質的質量傳遞在高流速下更易發生。
本文通過控制變量法，采用目前性能最佳的甲基紫精/亞鐵氰化鈉體系脫鹽液流電池為模型，探討了流速對于電池脫鹽性能及電池表現的影響。在研究中發現，流速對電池內阻及電解液中活性物質的質量轉移具有明顯的促進效果。提升流速時，電池內阻明顯降低，物質的質量轉移效應得到促進，進一步提升了電池的脫鹽效率及電池性能。
https://www.sciencedirect.com/science/article/pii/S2468606921001155
吳聞達， 博士研究生，就讀于猶他州立大學化學生物系，在劉天驃教授的課題組(從事有機液流電池的儲能和海水淡化研究。
劉天驃教授團隊 （主頁：www.tianbiaoliu.org) 的主要工作集中在電池儲能包裹液流電池，金屬鎂和鋰電池，電催化能源轉化，綠色催化有機合成，及電化學在環境科學的應用包裹海水淡化和排污處理。課題組的主要成果發表在Nature Materials, Nature Chemistry，Joule，Chem，JACS，ACS Energy Letters, Angew. Chem. Int. Ed.， Adv. Mater.，Adv. Energy Mater，Energy Environ. Sci. 等化學和材料領域頂級學術刊物，并申請多項國際專利項。
