波多野结衣人妻厨房大战,亚洲日本人成网站在线播放,日韩激情无码不卡码

水腐蝕和枝晶生長嚴重破壞了電解液/負極界面處的鍍鋅/剝離過程，導致水系鋅電池（AZBs）的鋅金屬負極不穩定，造成這些問題的根本原因在于鋅沉積過程中電解液和電極界面處的擴散層和亥姆霍茲層的電極反應。

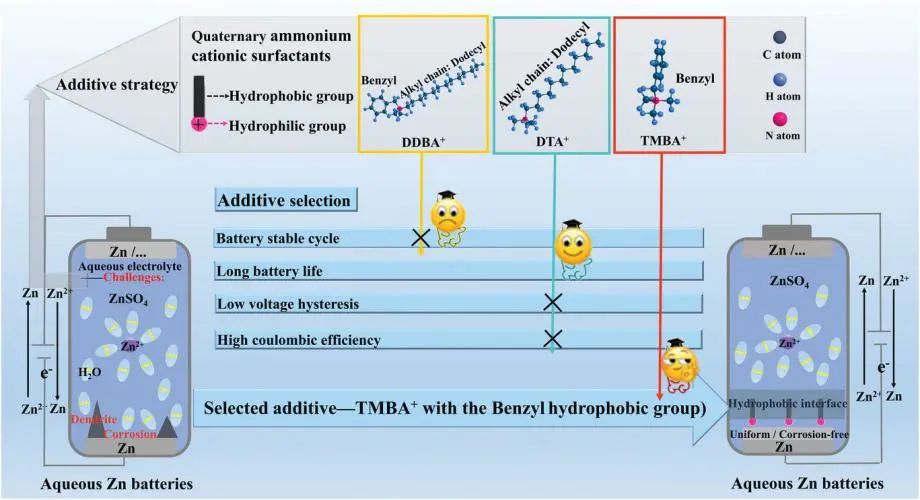

在此，湖北大學王浩教授、桃李副教授及昆明理工大學崔健等人篩選了三種具有相同親水基團但不同疏水基團的季銨陽離子表面活性劑，即芐基二甲基十二烷基氯化銨（DDBAC，DDBA⁺陽離子），十二烷基三甲基氯化銨（DTAC，DTA⁺陽離子）和芐基三甲基氯化銨（TMBAC，TMBA⁺陽離子）作為ZnSO₄電解液（2ZSO）添加劑，研究疏水基團形成的疏水界面的陽離子界面吸附行為。

實驗結果表明，季銨陽離子中的疏水基團是鋅離子沉積動力學過程和鋅負極壽命的決定因素。其中，具有十二烷基和芐基的DDBAC形成的塊狀膠束對鋅離子的傳輸和沉積造成很大阻礙。僅具有十二烷基主要疏水基團的DTAC導致鍍鋅的極化過電位或電壓滯后較高，CE較低（<99％），而具有一個主要芐基基團的TMBAC可以抑制副反應并調節鋅的均勻沉積。

圖1. 原位光學顯微鏡觀察不同電解液中鋅箔上的鋅沉積

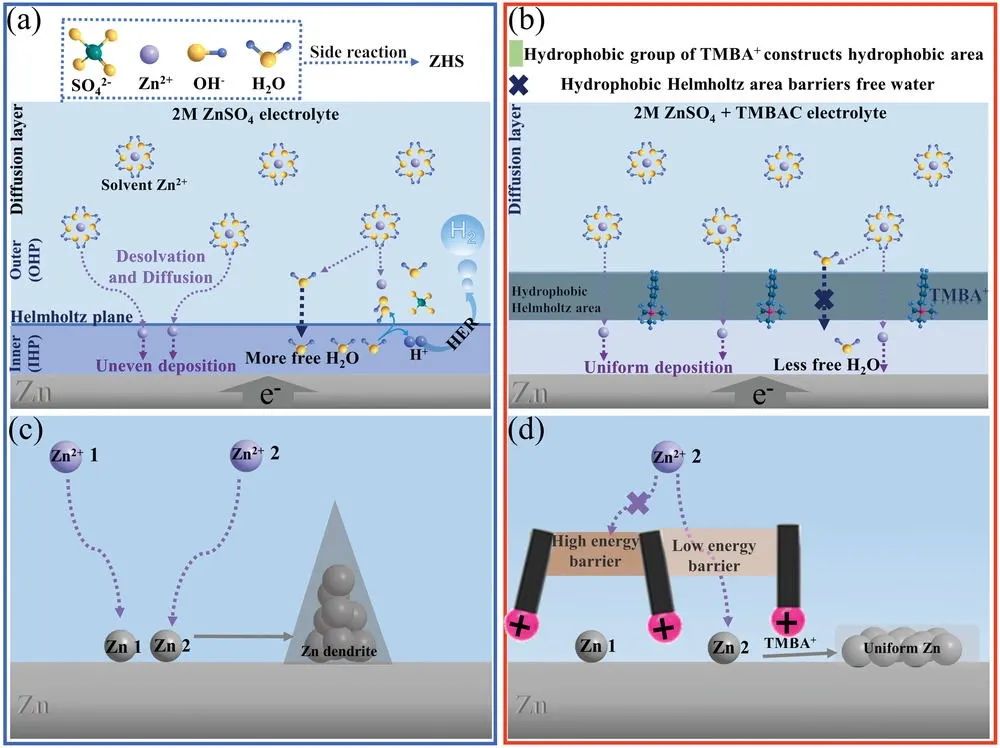

此外，無論是紐扣電池還是軟包電池，額外添加0.5 g L^-1的TMBAC都可以獲得超長的電池壽命和幾乎100%的CE。最后，通過實驗分析和DFT計算詳細探討了TMBAC的作用機理。當TMBAC加入到2ZSO中時，帶正電荷的親水基團在亥姆霍茲平面內，疏水基團朝向該平面外，導致在鋅負極表面附近形成TMBA⁺吸附層。

該吸附層可為鋅離子的均勻沉積提供多個通道，并阻止游離水侵入亥姆霍茲平面，從而大大減少了HER副反應的發生和副產物ZHS的產生。因此，TMBAC的添加有效地抑制了水腐蝕，同時提高了鋅的循環壽命。因此，芐基是三種疏水基團不同的季銨鹽表面活性劑中選擇AZBs添加劑的最佳選擇，必將提高鋅負極的活性和AZBs的長期壽命和性能。

圖2. DFT計算探討TMBAC的作用機理

Anti-Corrosion for Reversible Zinc Anode via a Hydrophobic Interface in Aqueous Zinc Batteries, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202103557

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/d8047d8a4a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM: 用于實現可逆穩定鋅負極的防腐疏水界面

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM: 用于實現可逆穩定鋅負極的防腐疏水界面

相關推薦
