黑人狂躁刘玥xxⅹxx,特别的女主人1983美国上映时间,啊┅┅快┅┅用力啊岳网站

鋰離子在固體中的快速和選擇性傳輸對開發高性能的固態電解質（SSE）起著關鍵作用。具有可調控的Li⁺傳輸途徑的多孔化合物是有前景的SSEs，但在Li⁺傳輸動力學、電化學穩定性窗口和界面兼容性方面的綜合性能難以同時實現。

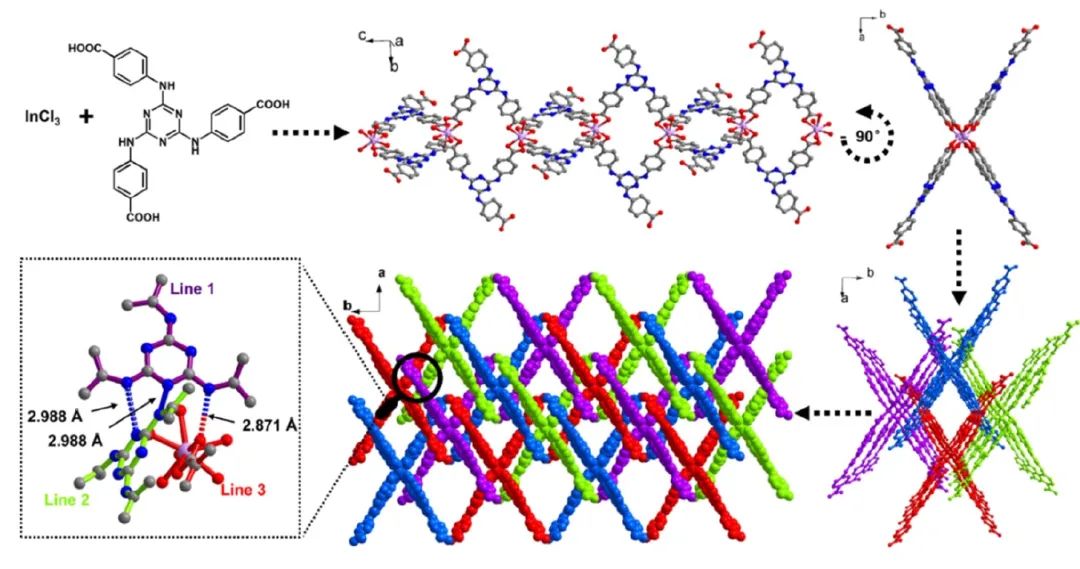

圖1. NKU-1000的合成、結構和多孔氫鍵框架

南開大學師唯等報告了一種基于多孔配位鏈的氫鍵框架（NKU-1000），以用作鋰金屬電池（LMB）的SSE。多孔配位化合物通常具有二維或三維的無限結構，但NKU-1000是一維的（1D），其具有540 m² g^-1的比表面積和11.48 埃的孔徑，這在配位化合物中是罕見的。Li@NKU-1000被進一步合成為SSE的主要成分，在25℃時表現出1.13×10^-3S cm^-1的優異的Li⁺電導率、0.87的高Li⁺傳輸數、5.0 V的寬電化學窗口，以及良好的阻燃性。

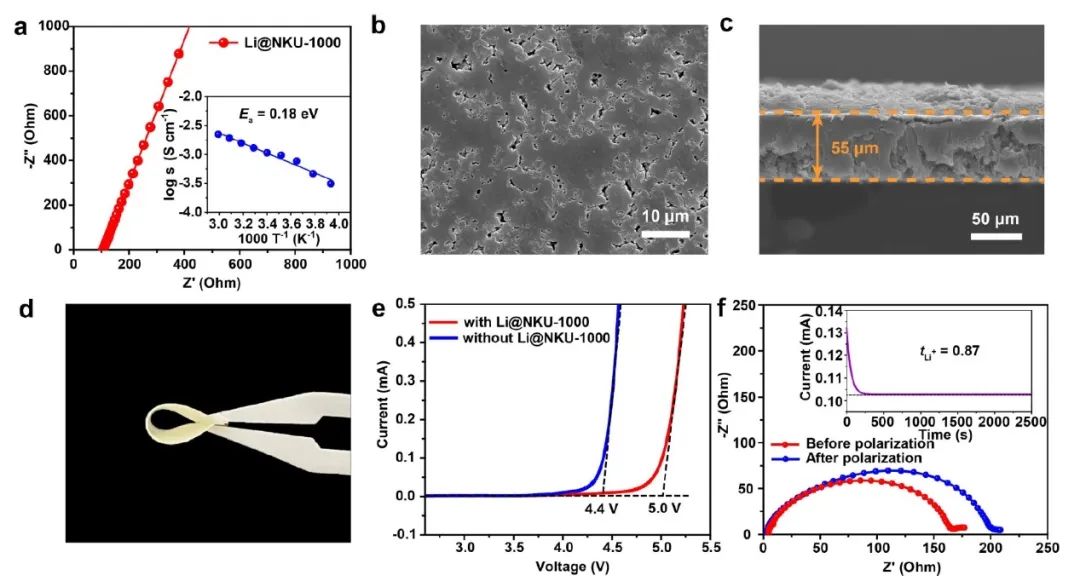

圖2. Li@NKU-1000的離子導電性和SSE的表征

此外，該SSE可以實現穩定的循環，其在0.5 mAh cm^-2和0.5 mA cm^-2的條件下，過電位低至45 mV，運行超過1200小時。更重要的是，基于NKU-1000-SSE組裝的固態電池在500次循環后顯示出94.4%的高放電容量，并且可以在寬的溫度范圍內工作而不形成鋰枝晶，這源于促進均勻高速Li⁺通量的線性跳動位點和可以緩沖Li⁺傳輸過程中結構變化的柔性結構。

總體而言，這項工作不僅為SSE創造了一種新型的基于配位鏈的氫鍵框架，而且還揭示了有序電負性位點和結構柔性在多孔化合物中快速傳輸Li⁺的關鍵作用。

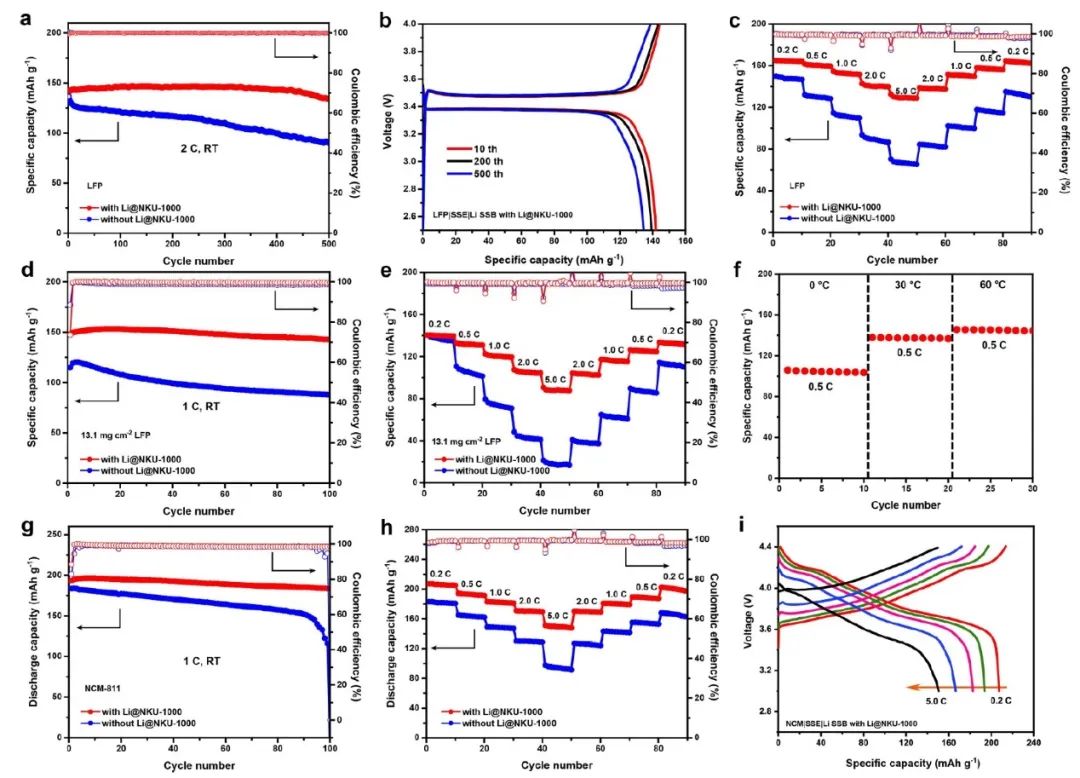

圖3. 全固態電池的性能

High-Efficiency Lithium-Ion Transport in a Porous Coordination Chain-Based Hydrogen-Bonded Framework. Journal of the American Chemical Society 2023. DOI: 10.1021/jacs.3c00647

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/e74c49b975/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南開大學師唯JACS：基于多孔配位鏈氫鍵框架的快速鋰離子傳輸

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南開大學師唯JACS：基于多孔配位鏈氫鍵框架的快速鋰離子傳輸

相關推薦
