婷婷四房综合激情五月,女教师被内谢流白浆在线观看,中文字幕无码毛片免费看

提高正極活性材料(CAM)和固態電解質(SE)之間的界面穩定性是開發高性能固態電池(SSB)的重要一步。困擾該領域的挑戰之一是采用經濟且可擴展的方法在CAM顆粒上制備高質量的保護涂層。

卡爾斯魯厄理工學院Yuan Ma、Jürgen Janek、Torsten Brezesinski等提出了一種基于預制納米粒子的新濕涂層策略。

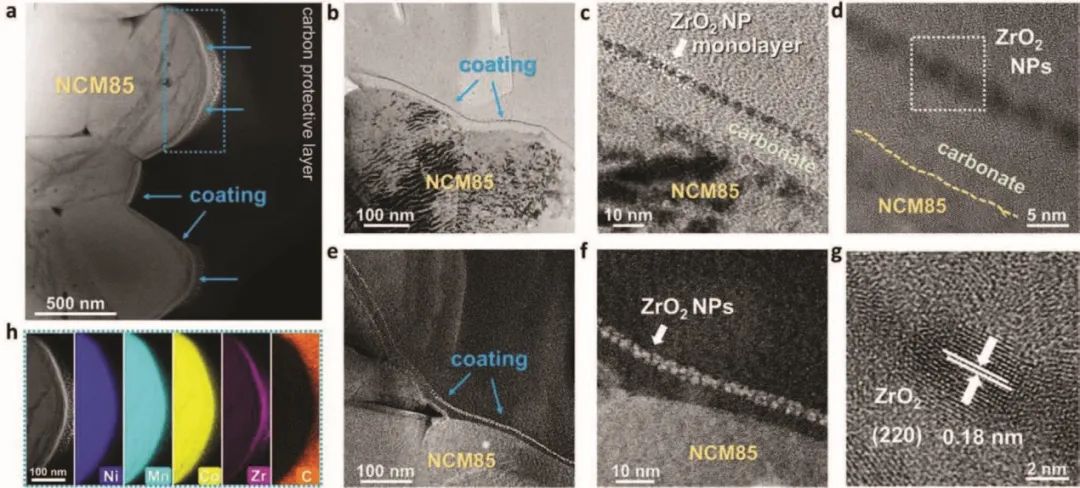

圖1 ZrO₂-NCM85的涂層結構

具體而言，作者提出了一種基于溶液中預制非凝聚納米顆粒（NPs）的新涂層策略。盡管之前曾致力于研究和改進NPs衍生涂層，但大顆粒尺寸和/或團聚導致的不均勻性問題仍有待解決。

在此，作者首先將涂層材料制備為包含單分散NPs（≤5 nm 尺寸）的穩定分散體，然后應用于CAM，這里選擇ZrO2 NPs改性的 LiNi_0.85Co_0.10Mn_0.05O₂ (NCM85)作為模型系統來證明涂層策略的有效性。之所以選擇ZrO₂，是因為此前的報道稱它是一種堅固的涂層材料，因為它具有良好的化學和電化學穩定性。

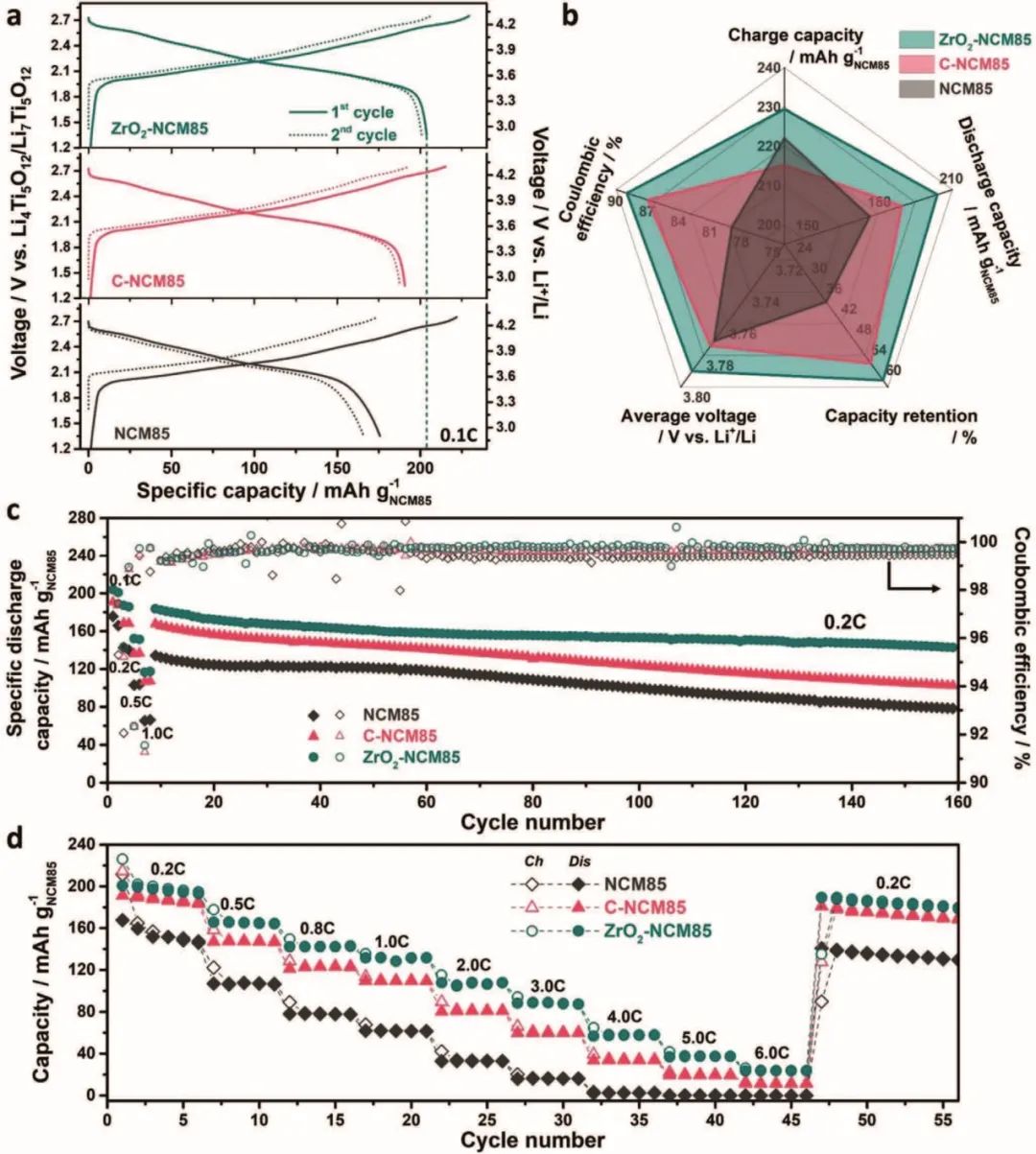

圖2 SSB電池在45 °C下的循環性能

研究顯示，制成的涂層不僅顯示出高CAM表面覆蓋率，而且還具有均勻的形態和理想的厚度。因此，正如EIS、XPS和ToF-SIMS所證實的那樣，由于抑制了副反應，正極復合材料的界面穩定性得到了顯著改善。

此外，原位差分電化學質譜測試顯示，這種涂層對除氣行為也有積極影響。總體而言，基于表面保護的 NCM85和Li6PS5Cl固態電解質的SSB電池在45°C下表現出優異的鋰存儲性能。

圖3 循環50次后的界面退化特性

Advanced Nanoparticle Coatings for Stabilizing Layered Ni-Rich Oxide Cathodes in Solid-State Batteries. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202111829

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/ece02d186d/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AFM：穩定層狀富鎳氧化物正極的先進納米顆粒涂層

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AFM：穩定層狀富鎳氧化物正極的先進納米顆粒涂層

相關推薦
