国外云服务器厂商,波多野结衣av最新作品在线观看,不戴奶罩的邻居hd中文

南開杜亞平/港理工黃勃龍Small Methods：納米級Li3HoBr6固態(tài)電解質(zhì)的克級合成

稀土（RE）基鹵化物固態(tài)電解質(zhì)（HEs）最近被認(rèn)為是全固態(tài)電池（ASSBs）領(lǐng)域的研究熱點(diǎn)。RE基HEs具有高離子電導(dǎo)率、可靠的變形能力和良好的穩(wěn)定性，可為ASSBs帶來優(yōu)異的電化學(xué)性能。然而，RE-HEs的傳統(tǒng)合成方法是機(jī)械化學(xué)法和共熔法，這兩種方法都需要昂貴的原材料和精密的設(shè)備。因此，需要開展大量的研究工作來推動(dòng)這些SSEs的制備方法。

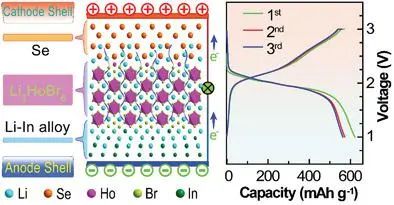

南開大學(xué)杜亞平、香港理工大學(xué)黃勃龍等人提出了一種真空蒸發(fā)輔助（VEA）大規(guī)模合成HEs的方法。

該方法可以使用廉價(jià)的原料（RE氧化物、碳酸鋰、鹵化氫）和簡單的真空加熱工藝制備高質(zhì)量的RE基HE Li₃HoBr₆（LHB）。所制備的LHB的離子電導(dǎo)率高達(dá)1.25 ± 0.08 × 10^-3?S cm^-1，并且基于LHB的 Li-Se ASSB可以通過冷壓組裝。

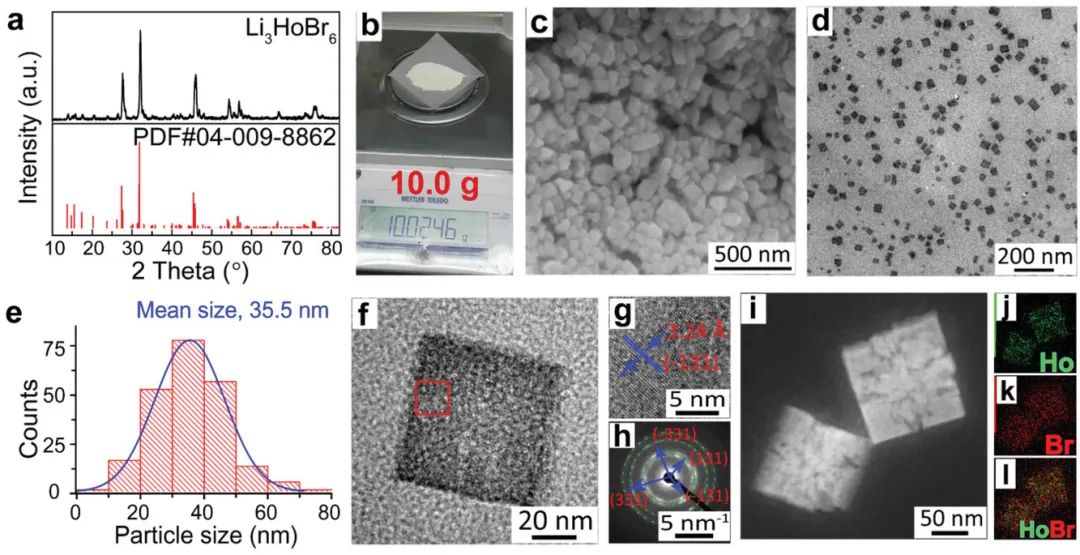

圖1 LHB的結(jié)構(gòu)和形態(tài)表征

理論計(jì)算表明，由于低能量成本和穩(wěn)定結(jié)構(gòu)的高耐受性，LHB中高度優(yōu)選鋰遷移。四面體和八面體路徑分別負(fù)責(zé)短距離和長距離的鋰遷移。

結(jié)果，由LHB組裝而成的固態(tài)Li-Se電池表現(xiàn)出優(yōu)異的電化學(xué)性能，庫侖效率接近100%，可穩(wěn)定循環(huán)150次，并具有良好的倍率性能，這表明LHB在ASSBs領(lǐng)域具有潛在應(yīng)用。

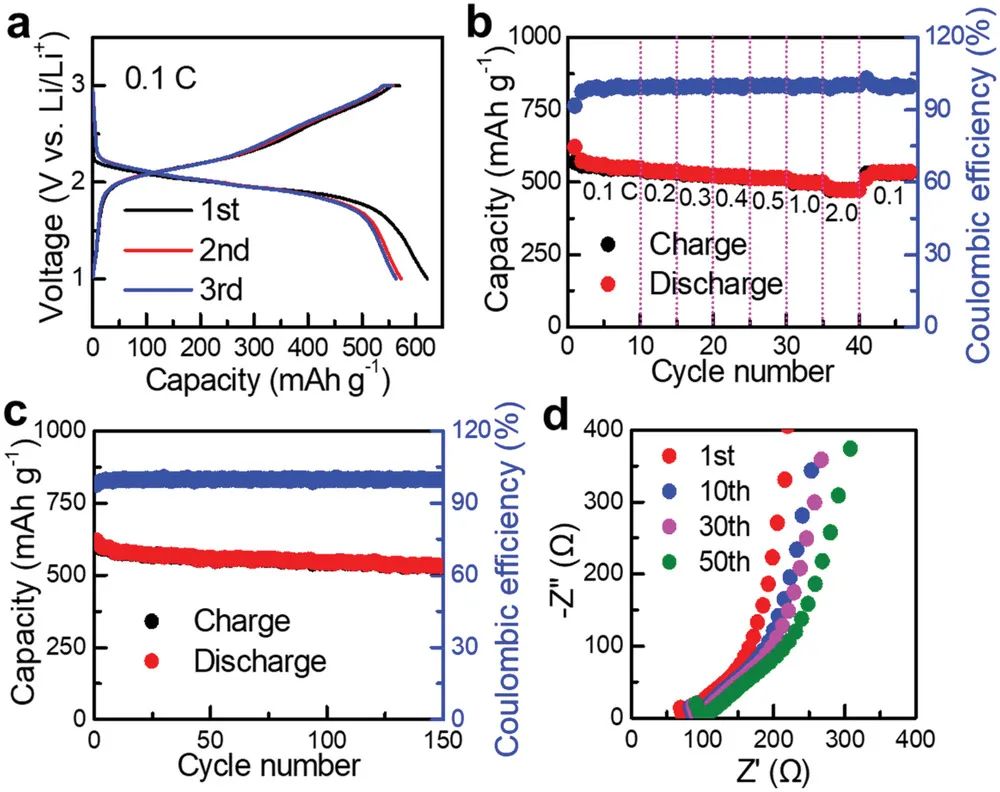

圖2 Li-In/LHB/Se電池的性能

Gram-Scale Synthesis of Nanosized Li3HoBr6 Solid Electrolyte for All-Solid-State Li-Se Battery. Small Methods 2021. DOI: 10.1002/smtd.202101002

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/eea6dd084e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南開杜亞平/港理工黃勃龍Small Methods：納米級Li3HoBr6固態(tài)電解質(zhì)的克級合成

相關(guān)推薦
