蜜臀国产在线视频,巨大黑人video,男女扒开双腿猛进入免费看污

????Angew.：金屬缺陷和表面化學重構協同，助力NiCo2S4/ZnS異質結優異的電催化性能

缺陷和界面工程被認為是調節電子結構和提高金屬硫化物活性的有效策略。然而，硫化物在電催化過程中電導率低、體積波動大、活性迅速下降，限制了其實際應用。此外，由于不可避免的電化學重構，很難確定硫化物的確切活性位點。近日，內蒙古大學王勤教授（通訊作者）等人報道了一種在NiCo₂S₄納米片的表面上錨定了具有Zn缺陷的ZnS納米顆粒，構建了NiCo₂S₄/ZnS雜化物。

研究發現，錨定的缺陷ZnS納米球抑制了NiCo₂S₄納米片在循環過程中的體積膨脹，保證了復合材料的結構穩定性。所制備的NiCo₂S₄/ZnS異質結構雜化材料具有優異的OER性能，具有140 mV的超低過電位，Tafel斜率為47 mV·dec^-1，是目前金屬硫化物中活性最好的雜化材料之一。

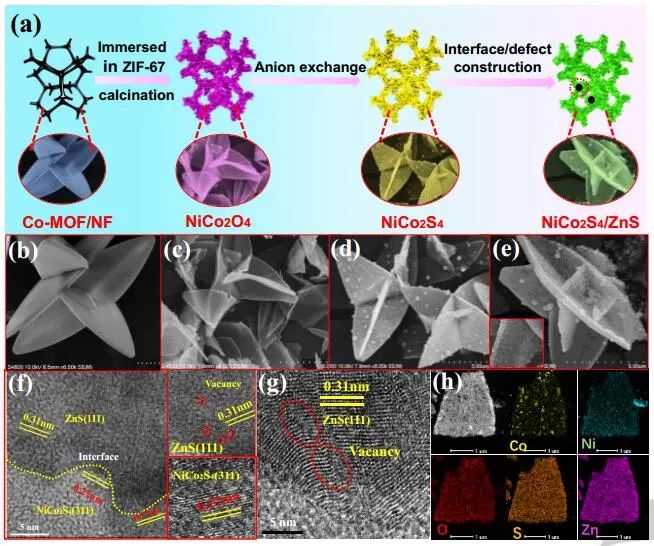

圖1. NiCo₂S₄/ZnS的制備與表征

密度泛函理論（DFT）計算表明，內建界面電位和Zn缺陷可以促進*O轉變為*OOH的熱力學形成，提高了內在活性，從而提高催化性能。該研究為構建具有豐富Zn缺陷的多相結構提供了一種簡單的策略，并為高性能催化劑的界面工程領域提供了啟示。

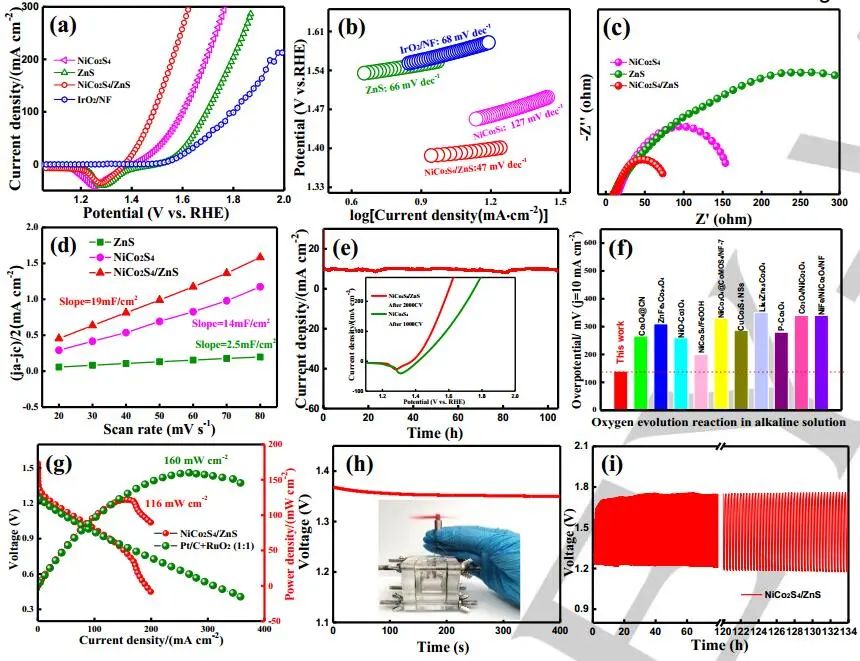

圖2. NiCo₂S₄/ZnS的催化性能

Synergetic Metal Defect and Surface Chemical Reconstruction into NiCo₂S₄/ZnS Heterojunction to Achieve Outstanding Electrocatalysis Performance. Angew. Chem. Int. Ed., 2021, DOI: 10.1002/anie.202107731.

https://doi.org/10.1002/anie.202107731.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/f7883c70e5/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

????Angew.：金屬缺陷和表面化學重構協同，助力NiCo2S4/ZnS異質結優異的電催化性能

相關推薦
